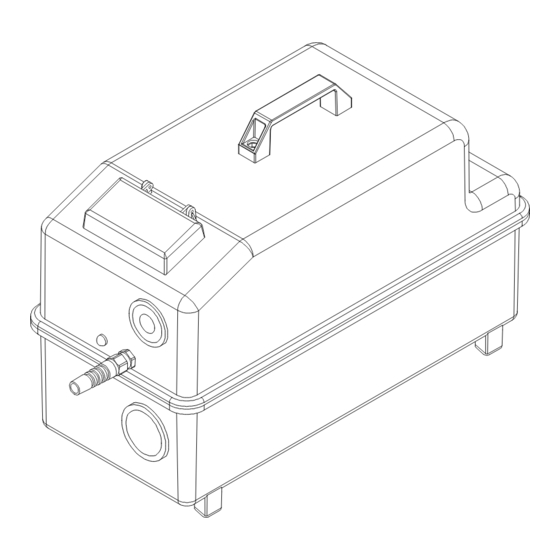

SCOPREGA GE 3600 Series Manual
  1. Manuals
  2. Brands
  3. SCOPREGA Manuals
  4. Water Pump
  5. GE 3600 Series
  6. Manual

SCOPREGA GE 3600 Series Manual

Electric pump
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
G E
3 6 0 0
E L E C T R I C P U M P S E R I E S
G E 7 S 0 0 0 7 - G E 8 S 0 0 0 3
ITA - ENG
