Branchement du système

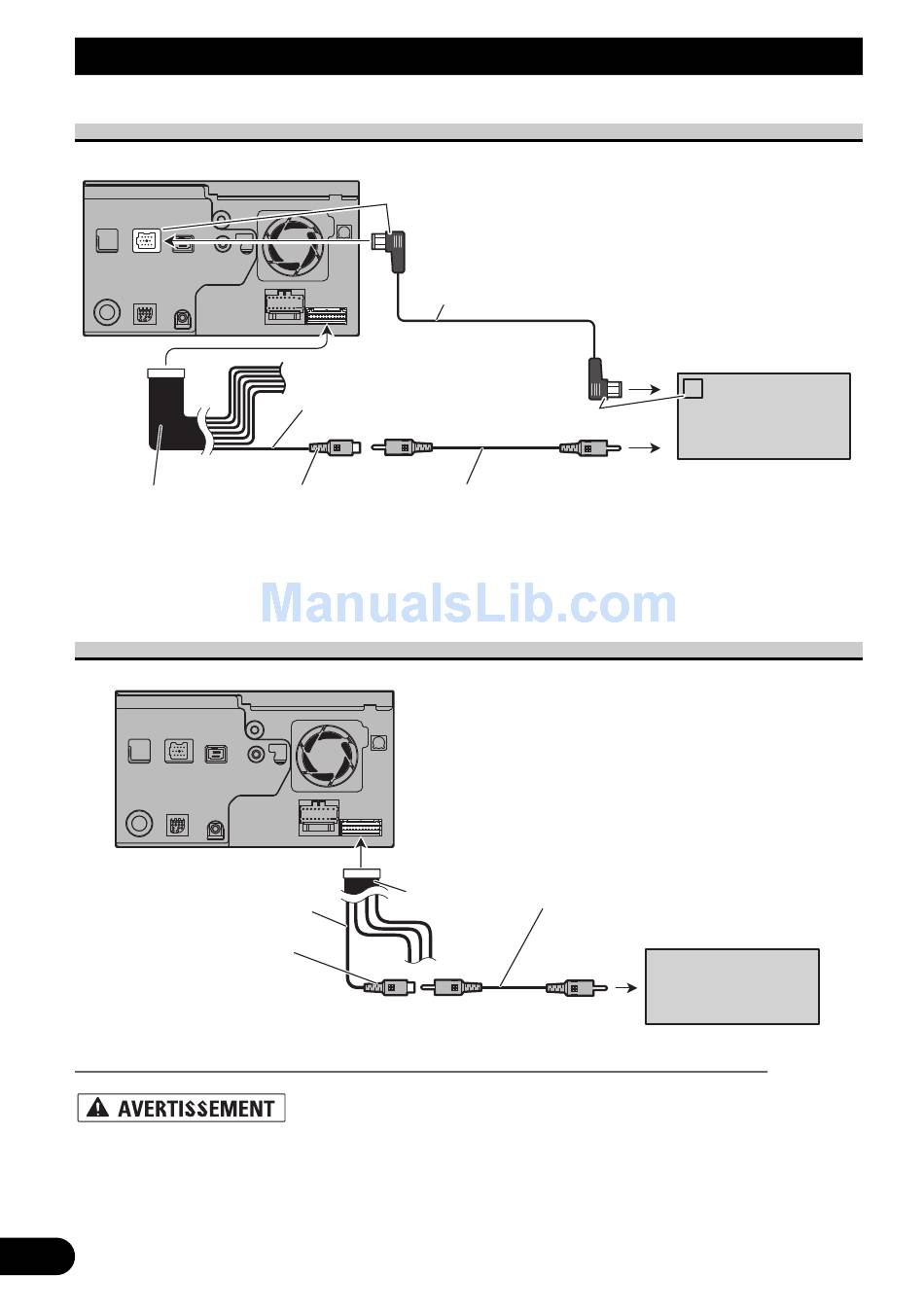

Utilisation de l'unité externe à source vidéo
Unité de navigation
Connecteur RCA
• Il est nécessaire de régler le paramètre "AV-1 Input" de "System" sur "EXT" lorsque
vous branchez le composant vidéo externe. (Pour plus de détails, consultez le manuel de
fonctionnement.)
Lors du branchement de l'écran arrière
Unité de navigation
Lors de l'utilisation d'un écran arrière branché à la sortie vidéo arrière
NE JAMAIS installer l'afficheur arrière à un endroit qui permette au conducteur de
regarder la source vidéo en conduisant.
La sortie vidéo arrière de ce système de navigation permet de brancher un écran pour que
les passagers arrière puissent voir la source vidéo.
17
Bleu
10
20 cm
Jaune
(VIDEO INPUT)
10
Connecteur RCA
15 cm
Jaune
(REAR
MONITOR
OUTPUT)
Câble IP-BUS (vendu séparément)
Vers la sortie IP-BUS
Noir
A la sortie vidéo
Câble à fiche Cinch (RCA)
(vendu séparément)
Câbles à fiches Cinch (RCA)
(vendu séparément)
Vers les entrées vidéo
Unité externe Pioneer
(vendu séparément)
Ecran arrière
avec fiches
d'entrée RCA
