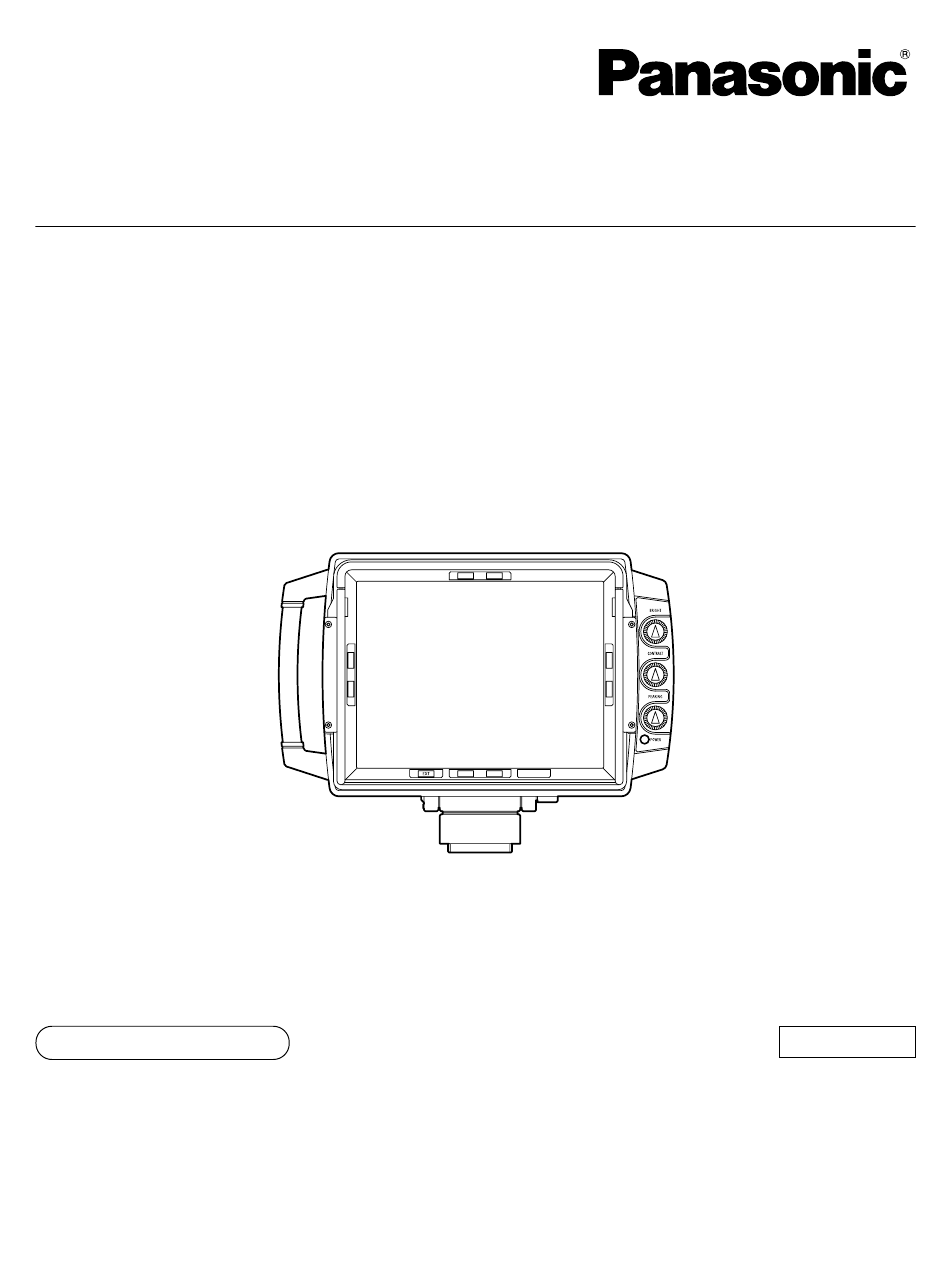

- Page 1 取扱説明書 8インチ液晶ビューファインダー AK-HVF931AN 品番 保証書別添付 上手に使って上手に節電 このたびは液晶ビューファインダーをお買い上げいただき、まことにありがとうございました。 ■この取扱説明書をよくお読みのうえ、正しくお使いください。 特に 「安全上のご注意」 （3〜4ページ） は、ご使用前に必ずお読みいただき、安全にお使いください。 お読みになったあとは、保証書と一緒に大切に保管し、必要なときにお読みください。 ■保証書は、 「お買い上げ日・販売店名」 などの記入を必ず確かめ、販売店からお受け取りください。 F1205S3047 @ VQTB0112...
-
Page 2: Table Of Contents
目 次 概 要 ..................................... 2 付属品 ..................................... 2 安全上のご注意 ................................3 使用上のお願い ................................4 各部の名称と働き ................................. 5 調整のしかた ................................. 7 ビューファインダーの操作 ............................8 外観寸法図 .................................. 10 定 格 ...................................11 保証とアフターサービス ............................. 裏表紙 概 要 本機はマルチフォーマットカメラ （AK-HC930/AK-HC931） 用の液晶ビューファインダーです。 付属品 取扱説明書 ................1 フード ................... 1 タリーNo.シート... -
Page 3: 安全上のご注意
安全上のご注意 必ずお守りください お使いになる人や他の人への危害、財産への損害を未然に防止するため、必ずお守りいただくことを、次のよ うに説明しています。 ■ 表示内容を無視して誤った使い方をしたときに生じる危害や損害の程度を、次の表示で区分し、説明してい ます。 警告 この表示の欄は、 「死亡または重傷などを負う可能性が想定される」内容です。 この表示の欄は、 「傷害を負う可能性または物的損害のみが発生する可能性が想定され 注意 る」内容です。 ■ お守りいただく内容の種類を、次の絵表示で区分し、説明しています。 （下記は、絵表示の一例です。 ） このような絵表示は、してはいけない「禁止」内容です。 このような絵表示は、必ず実行していただく「強制」内容です。 警告 不安定な場所に置かない! 機器の開口部から異物を 本機を改造しない! 差し込んだり、落とし込 落ちたり、倒れたりし 火災や感電の原因にな んだりしない! て、けがの原因になり ります。 ます。 火災や感電の原因にな 禁 止 分解禁止 ります。 禁 止 機器が濡れたり、水が入 水場で使用しない! らないようにする! 火災や感電の原因にな ります。... -
Page 4: 使用上のお願い
安全上のご注意 必ずお守りください 注意 本機の通風孔をふさがない! 内部に熱がこもり、火災の原因に なる恐れがあります。 禁 止 O 風通しの悪い所に押し込まないでください。 O テーブルクロスを掛けたり、じゅうたんや 布団の上に置かないでください。 個人情報の保護について 本機を使用したシステムで撮影された本人が判別できる映像情報は、 「個人情報の保護に関する法律」で定 められた個人情報に該当します。* 法律にしたがって、映像情報を適正にお取り扱いください。 ＊経済産業省「個人情報の保護に関する法律についての経済産業分野を対象とするガイドライン」における 【個人情報に該当する事例】を参照してください。 使用上のお願い O 取り扱いはていねいに O ビューファインダーの電源がONの状態で入力されてい 落としたり、強い衝撃を与えますと故障や事故の原因 る映像信号フォーマットが変わる場合、映像が出なく になります。 なることがあります。その時は、再度電源を投入して ください。 O 使用温度範囲は、0 ℃〜+40 ℃でお使いください。 0℃以下の寒い所や、+40 ℃以上の暑い所では内部の O 液晶部は精密度の高い技術で作られています。 部品に悪影響を与えるおそれがあります。 99.99 %以上の有効画素がありますが、0.01 %以下 の画素欠けや常時点灯（赤、青、緑）するものがあり O コネクターの抜き差しは電源を切って ます。これは故障ではありません。 コネクターの抜き差しは、必ず機器の電源を切ってか... -
Page 5: 各部の名称と働き
各部の名称と働き 1 UPタリーランプ 8 カメラ I/Fコネクター UPタリー切換スイッチが 「ON」 の場合、レッドタリー マルチフォーマットカメラ （AK-HC930, AK-HC931） 入力で点灯します。 と接続するD-Subコネクターです。 付属のタリーNo.シートを取り付けることができます。 ピン# 信 号 VF-YOUT VF-PBOUT 2 UPタリー切換スイッチ [UP TALLY] VF-PROUT UPタリーの点灯をlow/high/OFFに切り換えます。 12C_DATA R_TALLY TA_TALLY 3 VFタリー切換スイッチ [VF TALLY] VFタリーの点灯をlow/highに切り換えます。 LCD+12V VF-YOUT_GND 4 アスペクト切換スイッチ [ASPECT] VF-PBOUT_GND VF-PROUT_GND 液晶画面を16:9／4:3に切り換えます。 AGND 「R」 （REMOTE） の位置に設定するとカメラ側のコント DGND ロールで16:9／4:3が自動的に切り換わります。... - Page 6 各部の名称と働き 9 TILT DRAGレバー > Powerランプ チルティング操作のトルクを調節するレバーです。 電源を入れると緑色に点灯します。 : TILT LOCKレバー ? Rタリー表示 [R] チルティング操作において、本機を任意の高さに固定 Rタリー入力時に点灯します。 するレバーです。 @ Gタリー表示 [G] ; 明るさ調整ボリューム [BRIGHT] Gタリー入力時に点灯します。 ビューファインダー画面の明るさを調整します。 A レンズEXT表示 [EXT] < コントラスト調整ボリューム [CONTRAST] レンズにエクステンダーが装着された時に点灯します。 ビューファインダー映像のコントラストを調整します。 = ピーキング調整ボリューム [PEAKING] ビューファインダー画像の輪郭を補正します。...
-
Page 7: 調整のしかた
調整のしかた ビューファインダーのチルト操作 1 TILT DRAGレバーを時計方向に回すと、チルティング 操作トルクが重くなります。 反時計方向に回すと、軽くなります。 トルク小 TILT DRAGレバー トルク大 2 本機の高さを調節するには、TILT LOCKレバーを反時 計方向 （RELEASE：ゆるむ） に回し、任意の高さに合 わせた後、TILT LOCKレバーを時計方向 （LOCK：固 定） に回して固定します。 ご注意 RELEASE 操作する際は、本機を傷つけないようにご注意くだ さい。 TILT LOCKレバー LOCK ビューファインダーのパン操作 O PAN LOCKレバーをRELEASE方向に回して、ビュー ファインダーを左右に90 ° ずつ回転できます。 O 位置を固定したい場合は、PAN LOCKレバーをLOCK 方向いっぱいに回してください。 ご注意 PAN LOCKレバーをLOCK方向に固定したまま本機 をパンしないようにしてください。... -
Page 8: ビューファインダーの操作
ビューファインダーの操作 フードの着脱 フード O ビ ュ ー フ ァ イ ン ダ ー に フ ー ド を 取 り 付 け る 場 合 は 、 フードのふちをフードガイドの溝部分に挿入し、スト ッパーに当たるまで押し下げます。 O フードを取り外す場合は、フードのふちがフードガイ ドの溝部分から外れるまで押し上げます。 ストッパー フードガイド O フードの手前側は、上方向に動かすことができます。... - Page 9 ビューファインダーの操作 カメラへの取り付け 1 カメラ側のつまみを押して、D-Subコネクターカバーを外します。 D-Subコネクター カバー つまみ 2 カメラ側のV字溝にビューファインダーのV字突起部をスライドさせて、ビューファインダーをカメラに取り付けます。 取り付けが完了したら、ビューファインダーがカメラに確実に取り付けられていることを確認してください。 ビューファインダー V字溝 V字突起 カメラからの取り外し 1 カメラ側のつまみを押してビューファインダーをスライドさせて取り外します。 ビューファインダーを外した後は、D-Subコネクター内にほこり等が入らないように、D-Subコネクターカバーを取り 付けてください。...
-
Page 10: 外観寸法図
外観寸法図 275 mm 230 mm... -
Page 11: 定 格
定 格 電源電圧： DC 12 V（カメラより供給） 消費電力： 18 W は安全項目です。 スイッチ機能 ：UPタリー切換、VFタリー切換、アスペクト切換、映像信号フォーマット切換、 電源ON/OFF 調整機能 ：明るさ調整、コントラスト調整、ピーキング調整 動作周囲温度 ：0 ℃〜＋40 ℃ 保存温度 ：−20 ℃〜＋60 ℃ 動作周囲湿度 ：85 ％以下 重 量 ：2.8 kg（フード含む） 外形寸法（幅×高さ×奥行）：275×209×230 mm... -
Page 12: 保証とアフターサービス
■補修用性能部品の保有期間 まず、お買い上げの販売店へお申し付けください。 当社は、液晶ビューファインダーの補修用性能部品を、 製造打ち切り後8年保有しています。 ■保証書（別添付） 注) 補修用性能部品とは、その製品の機能を維持する お買い上げ日・販売店名などの記入を必ず確かめ、お ために必要な部品です。 買い上げの販売店からお受け取りください。よくお読 みのあと、保存してください。 ■修理を依頼されるとき まず電源プラグを抜いて、お買い上げの販売店へご連 保証期間：お買い上げ日から本体1年間 絡ください。 ご連絡いただきたい内容 製品名 液晶ビューファインダー 品番 AK-HVF931AN お買い上げ日 年 月 日 故障の状況 できるだけ具体的に O 保証期間中は 保証書の規定に従って、出張修理をさせていただき ます。 O 保証期間を過ぎているときは 修理すれば使用できる製品については、ご希望によ り有料で修理させていただきます。下記修理料金の 仕組みをご参照のうえご相談ください。 O 修理料金の仕組み 修理料金は、技術料・部品代・出張料などで構成さ れています。 技術料 は、診断・故障箇所の修理および部品交換・ 調整・修理完了時の点検などの作業に かかる費用です。... -
Page 13: Operating Instructions
Operating Instructions 8” LCD Viewfinder AK-HVF931AN Model No. Before operating this product, please read the instructions carefully and save this manual for future use. Printed in Japan F1205S3047 VQTB0112... -
Page 14: Safety Precautions
Safety precautions FCC Note: CAUTION This equipment has been tested and found to comply RISK OF ELECTRIC SHOCK with the limits for a class A digital device, pursuant to DO NOT OPEN Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, interference when the equipment is operated in a... -
Page 15: Overview
Adjustments ................................7 Viewfinder operations ............................8 Appearance ................................10 Specifications ..............................11 Overview The model AK-HVF931AN is an LCD viewfinder which is designed for use with the AK-HC930P/AK-HC931P multi-format camera. Accessories Operating Instructions ............. 1 Hood .................. 1 Tally number sticker [!1] ......... 1 set... -
Page 16: Operating Precautions
Operating precautions O Handle the viewfinder carefully. O The images may no longer be output if the format of the Dropping the viewfinder or subjecting it to strong impact video signals which are input is changed while the may cause malfunctioning and/or accidents. viewfinder’s power is ON. -
Page 17: Parts And Their Functions
Parts and their functions 1 UP tally lamp 8 Camera I/F connector When the UP tally selector switch is at ON, this lamp This D-Sub connector is used for Multi-format camera lights when the red tally signal is input. (AK-HC930P, AK-HC931P) interface. The tally number sticker supplied can also be attached to Pin # Signal... - Page 18 Parts and their functions 9 TILT DRAG lever > Power LED This is used to adjust the torque exerted during tilting. This lights up green when the power is on. : TILT LOCK lever ? R tally indicators [R] This is used to secure the unit at the desired height in the These indicators light when the R tally signal is input.
-
Page 19: Adjustments
Adjustments Viewfinder tilting 1 The torque exerted during tilting is increased when the TILT DRAG lever is turned clockwise. Conversely, it is reduced when the lever is turned counterclockwise. To reduce the torque TILT DRAG lever To increase the torque 2 To adjust the unit’s height, turn the TILT LOCK lever counterclockwise (in the direction of RELEASE), adjust the unit to the desired height, and then turn the TILT... -
Page 20: Viewfinder Operations
Viewfinder operations Attaching and removing the hood Hood O To attach the hood, insert the edges of the hood into the grooves in the hood guides, and pull the hood down until stoppers engage. O To remove the hood, push the unit up until the edges of the hood are disengaged from the grooves in the hood guides. -
Page 21: Mounting The Viewfinder On The Camera
Viewfinder operations Mounting the viewfinder on the camera 1 Press the knob on the camera and slide the D-Sub connector cover to detach it. D-Sub connector cover Knob 2 Mount the viewfinder on the camera by uniting V form edge of the viewfinder with V form slot on the camera. When mounting ends, confirm whether the viewfinder is mounted to the camera firmly. -
Page 22: Appearance
Appearance 10-13/16” (275 mm) 9-1/16” (230 mm) -
Page 23: Specifications
Specifications Power supply: DC 12 V (supplied from camera) Power consumption: 18 W 1 indicates safety information. Switch functions: UP tally switching, VF tally switching, aspect ratio switching, video format switching, power switching Adjustment functions: Brightness, contrast, peaking Ambient operating temperature: 32 °F to 104 °F (0 °C to +40 °C) Storage temperature: –4 °F to +140 °F (–20 °C to +60 °C) - Page 24 PANASONIC BROADCAST & TELEVISION SYSTEMS COMPANY UNIT COMPANY OF PANASONIC CORPORATION OF NORTH AMERICA Executive Office: One Panasonic Way 4E-7, Secaucus, NJ 07094 (201) 348-7000 EASTERN ZONE: One Panasonic Way 4E-7, Secaucus, NJ 07094 (201) 348-7621 Southeast Region: 1225 Northbrook Parkway, Ste 1-160, Suwanee, GA 30024 (770) 338-6835...
