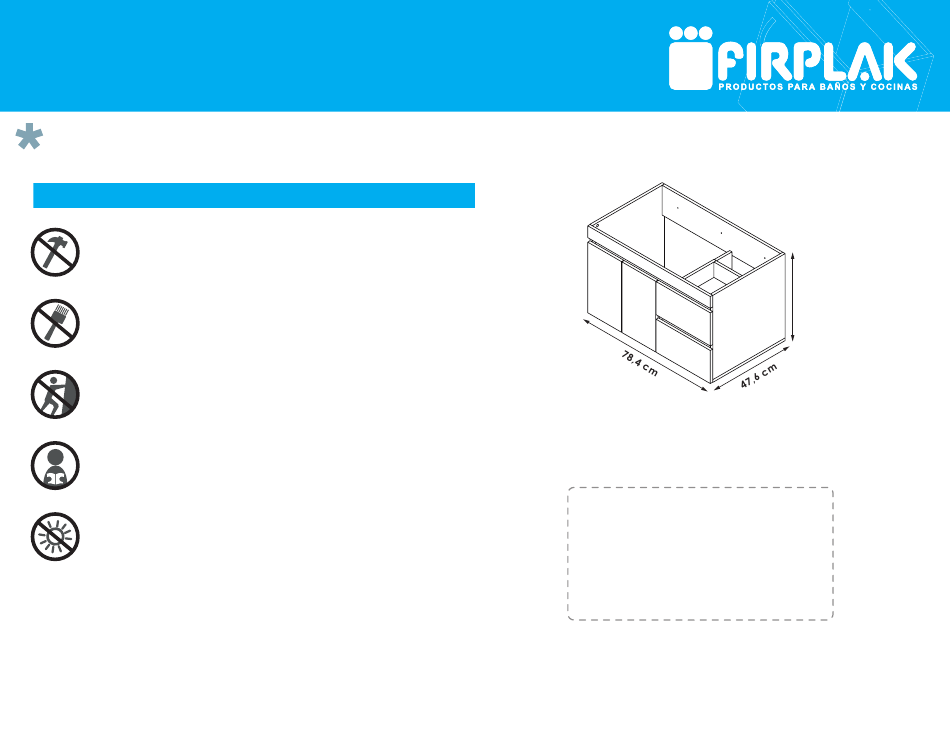

INSTRUCCIONES DE ENSAMBLE
ASSEMBLY INSTRUCTIONS
Instrucciones de Instalación: Mueble Viteli LVM 79 x 48 cm / mueble para el baño
I n s t a l a t i o n I n s t r u c t i o n s : Viteli cabinet 31" x 19" / bathroom sink cabinet
RECOMENDACIONES PREVIAS / Previous recommendations:
No golpee ni martille todo el mueble, sólo donde se le indica.
Do not strike or hammer all the cabinet, only where directed.
No pinte ni barnice el mueble.
Do not paint or varnish the cabinet.
No arrastre ni se suba al mueble, si necesita moverlo por favor
levántelo.
Do not drag or stand on the cabinet, if you need to move it please lift up.
Lea detenidamente y siga en orden consecutivo las instruc-
ciones de armado.
Read carefully and follow in sequence the assembly instructions.
No expongas el mueble a la intemperie, ni al calor.
Do not expose the cabinet to the outdoors or the heat.
IMPORTANTE:
Antes de empezar a ensamblar el mueble, lea detenidamente las instrucciones.
Arme el mueble sobre su caja, para no rayarlos. Si falta una parte o piensa
que esta defectuosa no devuelva el mueble al almacén; le agradecemos
llamar al (5-74) 444 17 71, o comuniquese con su asesor principal, tambien
nos pueden escribir a servicioalcliente@firplak.com.
Sello de calidad / Quality seal
Por favor no deseche el instructivo del mueble, este le servirá para cualquier
reclamo con respecto a la garantía del mismo.
Please do not discard the cabinet's instructions, it will serve you for any claim
regarding its warranty.
IMPORTANT:
Before you start to assemble the cabinet, please read the
instructions. Assemble the cabinet on its case, not scratched. If missing a
part is defective or think you do not return the furniture to the store,
please call the (5-74) 444 17 71 or contact your principal advisor. also
you can write to servicioalcliente@firplak.com.
48 cm
