ROSE Bikes airik R-CNC Owner's Manual

airik R-CNC
ROSE Bikes GmbH
Schersweide 4, 46395 Bocholt, Germany
www.rosebikes.de
Made in Taiwan
DE // BEDIENUNGSANLEITUNG AIRIK R-CNC // BEST.-NR.: 2224224
GEFAHR
Gefahr durch falsche Handhabung der Pumpe!
• Die Pumpe ist für einen Maximaldruck von 8 bar / 120 psi vorgesehen.
• Der Maximaldruck des Reifens und der Felge darf keinesfalls überschritten werden!
• Beachte die Bedienungsanleitung des Reifens bzw. der Felge.
• Verwende die Pumpe nicht, wenn diese beschädigt ist.
• Ziehe bei Unklarheiten oder Fragen einen ausgebildeten Zweiradmechatroniker hinzu.
Allgemeines
Diese Bedienungsanleitung muss vor der ersten Verwendung der Pumpe gelesen und verstanden
worden sein. Bewahre diese Bedienungsanleitung für späteres Nachschlagen auf. Verkaufst oder
verschenkst du die Pumpe, muss diese Bedienungsanleitung beigelegt werden.
Kompatibilität / Bestimmungsgemäßer Gebrauch
Die Pumpe ist ausschließlich zur Luftdruck-Befüllung von Fahrradreifen mit Schrader-Ventil, Presta-/
Sclaverandventil und Dunlop-/Blitzventil geeignet.

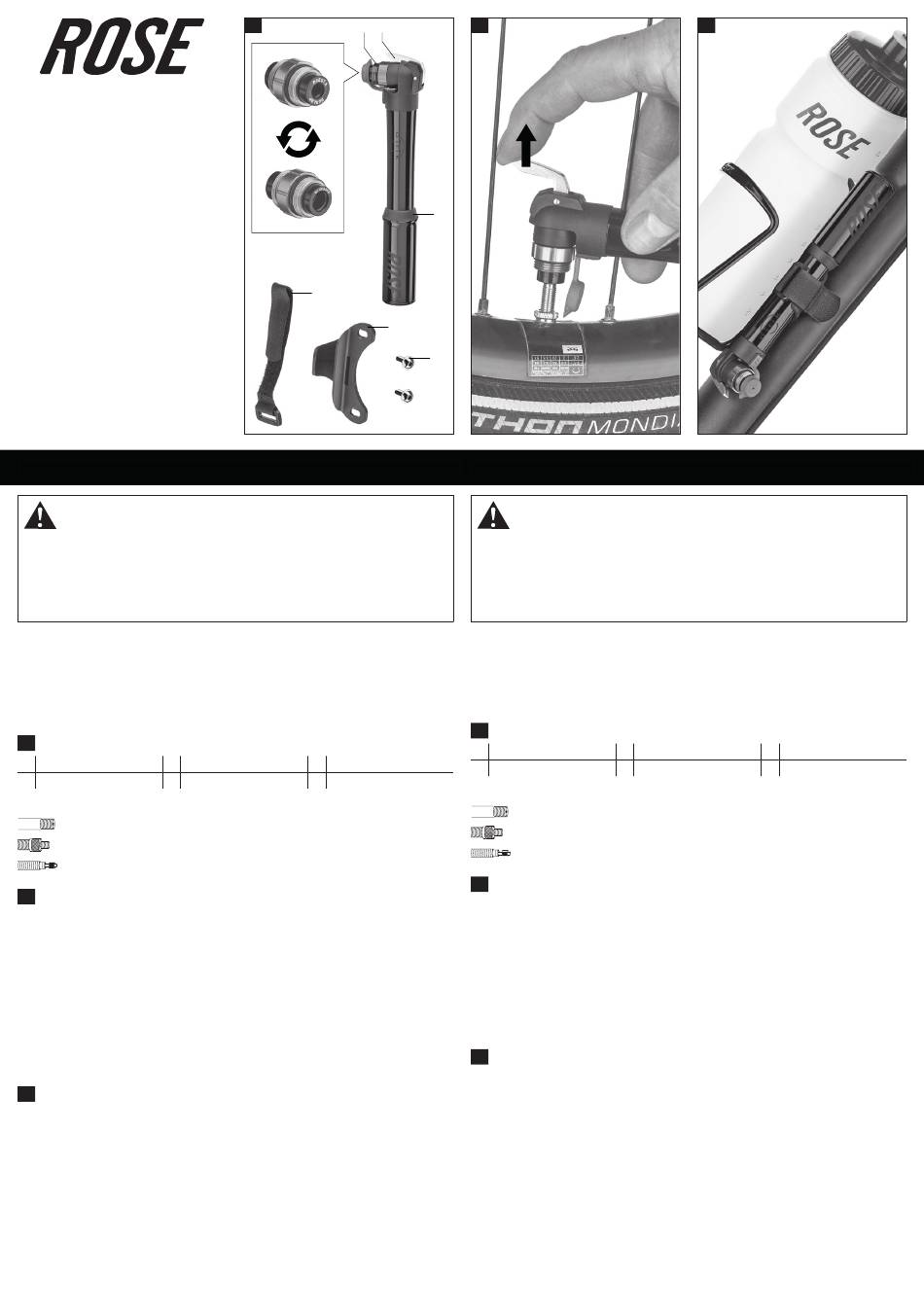

A
Übersicht
1 Pumpenkopf 3 Verschlussmanschette
2 Ventilhebel 4 Gurt
Vorbereitungen
Schrader-Ventil: Ventilkappe abschrauben.
Dunlop-/Blitzventil: Ventilkappe abschrauben.
Presta-/Sclaverandventil: Ventilkappe abschrauben und Ventilkopf durch
Herausdrehen des Ventilstößels öffnen.
B
Reifen aufpumpen
1. Nimm die Schutzkappe ab und stelle sicher, dass der Pumpenkopf (A/1) auf das vorhandene
Ventil passt (Pumpenkopf-Beschriftung stirnseitig). Schraube den Pumpenkopf bei Bedarf von
Hand ab, drehe ihn und schraube ihn wieder von Hand fest.
2. Stecke den Pumpenkopf (A/1) auf das Ventil und klappe den Ventilhebel (A/2) nach oben.
→ Achte bei der Verwendung eines Presta-/Sclaverandventils darauf, den Ventilkopf vor
dem Aufpumpen zu öffnen.
3. Schiebe die Verschlussmanschette (A/3) nach vorn und pumpe den Reifen auf den gewünschten
Druck auf. Klappe anschließend den Ventilhebel nach vorn um und nimm die Pumpe vom Ventil ab.
→ Achte bei der Verwendung eines Presta-/Sclaverandventils darauf, den Ventilkopf nach
dem Aufpumpen zu schließen.
4. Schraube die Ventilkappe auf das Ventil.
5. Schiebe die Pumpe zusammen, sichere den Handgriff durch Zurückschieben der
Verschlussmanschette (A/3) und verschließe den Ventilkopf mit der Schutzkappe.
C
Montage der Pumpe am Rahmen
1. Bringe den Pumpenhalter (A/5) an der Flaschenhalteraufnahme deines Fahrradrahmens an.
2. Drehe die Befestigungsschrauben (A/6) in die Gewindeösen und ziehe diese mit einem
Anzugsdrehmoment von maximal 2 Nm an.
3. Stecke die Pumpe in die Halterung, lege den Gurt (A/4) um die Pumpe und prüfe den sicheren
und festen Sitz.
Wartung und Pflege
Regelmäßige Wartung und Pflege sorgen für eine lange und zuverlässige Haltbarkeit sowie eine
uneingeschränkte Funktion. ROSE Bikes empfiehlt folgende Tätigkeiten:
• Die Pumpe sollte sorgsam behandelt und so aufbewahrt werden, dass Verschmutzungen und
Beschädigungen ausgeschlossen werden können. Die einwandfreie Funktion der Pumpe hängt
maßgeblich von deren Zustand ab.
Diese Bedienungsanleitung ist zusätzlich unter rosebikes.de/Bedienungsanleitungen verfügbar.
A 1
2
4
5
5 Pumpenhalter
6 Befestigungsschraube
B
3
6
EN //OWNER'S MANUAL AIRIK R-CNC // PROD. CODE: 2224224
DANGER
Danger due to improper handling of the pump!
• The pump is designed for a maximum pressure of 8 bars / 120 psi.
• The maximum pressure of tyre and rim must not be exceeded!
• Please follow the manual of the tyre or the rim.
• Do not use the pump if damaged.
• If in doubt, please consult a qualified bicycle mechanic.
General information
Please read this manual carefully before using the pump for the first time and make sure you
understand everything. Keep this manual for future reference. If you sell or give away your pump,
please also include the owner's manual.
Compatibility / Intended use
The pump may only be used for inflating bike tyres with a Schrader, Presta, or Dunlop valve.
A Contents
1 Pump head
2 Valve lever
Preparations
Schrader valve:
Dunlop valve:
Presta valve:
B Inflating tyres
1. Take off the protective cap and make sure that the pump head (A/1) fits on the tyre's valve
(pump head labelling on the front side). If necessary, unscrew the pump head by hand, turn it
and screw it back on by hand.
2. Place the pump head (A/1) on the valve and flip the valve lever (A/2) upwards.
→ When using a Presta valve, make sure to open the valve head before inflation.
3. Push the locking knob (A/3) forward and inflate the tyre to the desired pressure. Then flip the valve
lever forwards and remove the pump from the valve.
→ When using a Presta valve, make sure to close the valve head after inflation.
4. Screw the cap onto the valve.
5. Push the pump together, secure the handle by pushing back the locking knob (A/3) and close the
valve head with the protective cap.
C Fitting the pump on the frame
1. Attach the pump bracket (A/5) to the bottle cage mount of your bike frame.
2. Insert the mounting bolts (A/6) into the threaded eyelets and tighten them with a maximum
torque of 2 Nm.
3. Place the pump into the bracket, put the strap (A/4) around the pump and check that it is tight.
Maintenance and care
Regular care and maintenance ensure high durability and reliability, as well as unlimited
functionality. ROSE Bikes recommends carrying out the following tasks:
• Handle the pump with care and make sure to protect it from damages and dirt during storage.
A proper functioning of the pump largely depends on its condition.
This manual is additionally available on rosebikes.com/manuals.
C
3 Locking knob 5 Pump holder
4 Strap 6 Mounting bolt
Undo the valve cap.
Undo the valve cap.
Undo the valve cap and open the valve head by removing
the valve tappet.
