Ronix 4553 Manual

Gasoline brush cutter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
BENZIN MOTORSENSE
4553
www.ronixtools.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 4553 and is the answer not in the manual?

Questions and answers

Related Manuals for Ronix 4553

Summary of Contents for Ronix 4553

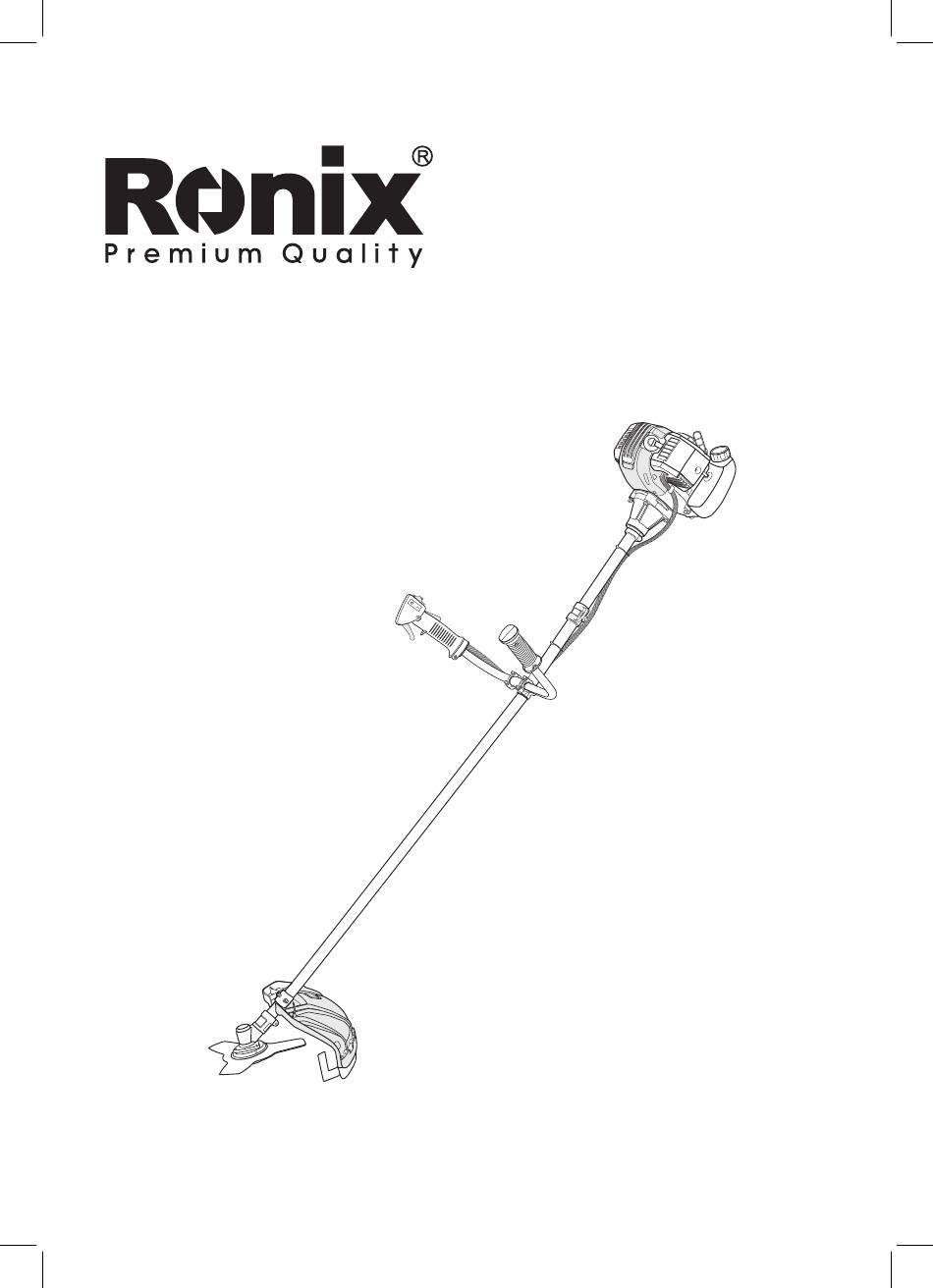

  • Page 1 BENZIN MOTORSENSE 4553 www.ronixtools.com...

  • Page 3: Spezifikationen

    SPEZIFIKATIONEN Modell 4553 Motormodell 1E44F-5 Motorleistung 51.7cc Nennleistung 1,35kW/7500U/min Vergaser Membrantyp Zündung Schaftdurchmesser 26mm Schafttyp Ganzschaft Übertragungswelle 9Zähne Kraftstofftankkapazität 1000ml Bruttogewicht 9.5Kgs Nettogewicht 8.5Kgs Einzelschultergurt, Trimmerkopf, Zubehör 3T-Klinge, Werkzeugtasche Polybeutel, Mischtopf WERKZEUG TEILE Steuergriff Motor Rohr schalter Zündkerze Auslöser Fadenkopf/Metallklinge Handgriff Sperrauslöser...
  • Page 4 BESTIMMTE VERWENDUNG Dieses Produkt wird nur zum Schneiden von Gras, Busch, Arbore Duftsträuchern und Büscheln verwendet. Jede andere Verwendung des Freischneiders, die in diesem Handbuch nicht erwähnt wird, kann eine Gefahr für Ihre persönliche Gesundheit darstellen. HINWEIS: Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Handbuch sorgfältig durch, um die ordnungsgemäße Verwendung Ihres Geräts zu verstehen.
  • Page 5 Tragen Sie Sicherheits- und rutschfestes Schuhwerk. Lesen Sie das handbuch , bevor Sie diese Maschine bedienen, und befolgen Sie alle Warnungen und Sicherheitshinweise. Überprüfen Sie den Zustand des Arbeitsbereichs, um Unfälle durch versteckte Hindernisse wie Baumstümpfe, Steine, Dosen oder zerbrochenes Glas zu vermeiden. Achten Sie auf Klingenstoß.
  • Page 6 GEFAHR weist auf eine Gefahr hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. WARNUNG weist auf eine Gefahr hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann. VORSICHT weist auf eine Gefahr hin, die, wenn sie nicht vermieden wird, zu leichten oder mäßigen Verletzungen führen kann.
  • Page 7 - Verwenden Sie den Anti-Vibrations-(AV)-Handschuh. Halten Sie das AV-System gut gewartet. Ein unausgeglichenes Messer oder Trimmer aufgrund von übermäßigem Verschleiß wird die Schnittzeit erhöhen und die Vibrationen, die auf Ihre Hände übertragen werden. Eine Maschine mit losen Komponenten oder mit beschädigten oder abgenutzten AV- Puffern wird auch dazu neigen, höhere Vibrationsniveaus zu haben.
  • Page 8 gekennzeichneten Behälter, der von den örtlichen Vorschriften und Verordnungen für eine solche Verwendung genehmigt ist. - Entfernen Sie niemals den Kraftstofftankdeckel, während der Motor läuft. - Starten oder betreiben Sie den Motor niemals in einem geschlossenen Raum oder Gebäude. Abgase enthalten gefährliches Kohlenmonoxid. - Versuchen Sie niemals, Motoranpassungen vorzunehmen, während das Gerät läuft und am Bediener angeschnallt ist.
  • Page 9 BEFOLGEN SIE DIE ANLEITUNG ZUM WECHSELN DER ZUBEHÖR - Lagern Sie nicht in einem geschlossenen Raum, in dem Kraftstoffdämpfe eine offene Flamme von Warmwasserbereitern, Öfen usw. erreichen können. Lagern Sie nur in einem abgeschlossenen, gut belüfteten Bereich. - Stellen Sie die sichere und ordnungsgemäße Leistung Ihres Produkts sicher.
  • Page 10 eine Anomalie der Maschine gibt, stoppen Sie den Betrieb sofort und überprüfen Sie die Maschine sorgfältig. Lassen Sie die Maschine bei Bedarf von einem autorisierten Händler warten. Betreiben Sie niemals eine Maschine weiter, die möglicherweise defekt ist. - Berühren Sie beim Starten oder während des Betriebs des Motors niemals heiße Teile wie den Schalldämpfer, das Hochspannungskabel oder die Zündkerze.
  • Page 11 Krankheit auslösen könnte, unbekannt ist. Halten Sie Ihren Körper warm, insbesondere den Kopf, den Hals, die Füße, die Knöchel, die Hände und die Handgelenke. Erhalten Sie eine gute Blutzirkulation, indem Sie während häufiger Arbeitspausen kräftige Armübungen durchführen und auch nicht rauchen. Begrenzen Sie die Betriebsstunden. Versuchen Sie, jeden Tag mit Arbeiten zu füllen, bei denen der Betrieb des Freischneiders oder anderer handgehaltener Elektrowerkzeuge nicht erforderlich ist.
  • Page 12 Lassen Sie niemanden in die BETRIEBSGEFAHRZONE mit Ihnen eintreten. Die Gefahrenzone ist ein Bereich mit einem Radius von 15 Metern (etwa 16 Schritte) oder 50 Fuß. Bestehen Sie darauf, dass Personen in der RISIKOZONE außerhalb der Gefahrenzone Augenschutz gegen weggeschleuderte Objekte tragen. Wenn die Einheit dort verwendet werden muss, wo es ungeschützte Personen gibt, betreiben Sie sie mit niedriger Drehzahl, um das Risiko von weggeschleuderten Objekten zu verringern.
  • Page 13 15 Meter Gefahrenzone KRAFTSTOFF- UND ÖLGEMISCH VORSICHT - Füllen Sie den Kraftstofftank niemals ganz bis oben. - Fügen Sie dem Tank niemals Kraftstoff in einem geschlossenen, nicht belüfteten Raum hinzu. - Fügen Sie diesem Gerät nicht in der Nähe eines offenen Feuers oder Funken Kraftstoff hinzu.

  • Page 14: Wartung & Pflege

    KRAFTSTOFF Der Motor verwendet Zweitakt-Kraftstoff, eine Mischung aus Benzin und Zweitakt-Schmiermittel 40:1. WICHTIG Zweitakt-Kraftstoff kann sich trennen. Schütteln Sie den Kraftstoffbehälter vor jedem Gebrauch gründlich. Gelagerter Kraftstoff altert. Mischen Sie nicht mehr Kraftstoff, als Sie innerhalb eines Monats zu verwenden erwarten.

  • Page 15: Fehlersuche

    VERGASEREINSTELLUNG HINWEIS Stellen Sie den Vergaser nur bei Bedarf ein. Wenn Sie Probleme mit dem Vergaser haben, wenden Sie sich an Ihren Händler. Eine falsche Einstellung kann Motorschäden verursachen. KRAFTSTOFFFILTER - Der Kraftstofftank ist mit einem Filter ausgestattet. Der Filter befindet sich am freien Ende des Kraftstoffrohrs und kann durch die Kraftstofföffnung mit einem Stück Haken draht oder ähnlichem herausgeholt werden.
  • Page 16 - Bestätigen Sie, dass kein Kraftstoff aus dem Tank ausläuft. WARNUNG Decken Sie die Metallklinge immer mit dem Transportschutz ab, während des Transports und der Lagerung. LANGZEITLAGERUNG - Überprüfen, reinigen und reparieren Sie die Einheit bei Bedarf. - Entfernen Sie allen Kraftstoff aus dem Tank. - Starten Sie den Motor.
  • Page 17 - Installieren Sie eine neue, richtig eingestellte Zündkerze. - Wenn es ernsthafte Probleme mit dem Gerät gibt, versuchen Sie nicht, es selbst zu reparieren, sondern lassen Sie es von Ihrem Händler oder Verkäufer reparieren. FEHLERSUCHEANLEITUNG STARTSCHWIERIGKEITEN Symptom: Mögliche Ursache: Abhilfe: ügen Sie Kraftstoff in Es gibt kein Kraftstoff im Kraftstoffsystem...
  • Page 18 Kolbenring abgenutzt, Kolbenring ist gebrochen, Kolbenring Zementierung, ersetzen Sie ein neues, Kompressionsdruck ist Zündkerzenlockerung, ersetzen Sie mangelhaft gemeinsame Oberfläche beseitigen, des Zylinders und festziehen Beseitigen Kurbelgehäuse sind undicht Hochspannungskabel und Zündkerzenkontakt Zündkerzenkappe Kompression ist normal sind schlecht, festziehen, reparieren Stoppschalterausfall oder oder ersetzen Kurzschluss GERINGE LEISTUNG...
  • Page 19 Symptom Wahrscheinliche Ursache Abhilfe Kolben, Kolbenring, Zylinder Kolben, Kolbenring ersetzen, Es gibt ein metallisches abgenutzt, Kolbenbolzen, Kolben Kolbenbolzen, Kolben Klopfgeräusch. sind abgenutzt, Lager der ersetzen, Lager ersetzen. Kurbelwelle ist abgenutzt. Vermeiden Sie die Motor überhitzt, Verwendung bei hoher Brennraum ist mit öligen Geschwindigkeit und Es gibt ein metallisches Ablagerungen verschmutzt,...
  • Page 20 GASOLINE BRUSH CUTTER 4553...

  • Page 21: Specifications

    SPECIFICATIONS Model 4553 Engine model 1E44F-5 Engine power 51.7cc Rated output power 1.35kw/7500RPM Carburetor Diaphragm type Ignition Shaft diameter 26mm Shaft type whole shaft Transmission shaft 9 teeth Fuel tank capacity 1000ml Gross weight 9.5Kgs Net Weight 8.5Kgs Single shoulder...

  • Page 22: Intended Use

    INTENDED USE This production is only used for cutting grass, bush, arbore scent shrub and clumps. Any other of use the brush cutter unmentioned in this manual could involve danger for your personal NOTE: Before using this product, please read this manual carefully to understand the proper use of your unit.
  • Page 23 Check the condition of working area to avoid any accident by hitting hidden obstacles such as stumps, stones, cans, or broken glass Beware of blade thrust Beware of thrown objects Keep bystanders at least 15m away from the operating person Do not use saw blades! Never modify the cutter in any way.

  • Page 24: Safety Rules & Precautions

    NOTICE Indicates a situation that could result in damage to the product SAFETY RULES & PRECAUTIONS Proper safety precautions must be observed. Like all power equipment this unit must be handled carefully. DO NOT EXPOSE YOURSELF OR OTHERS TO DANGER. Follow these general rules. Do not permit others to use this machine unless they are thoroughly responsible and have read, and understand the machine manual and are trained in its operation.
  • Page 25 These guards must always be fixed when operating the machine. Check these guards before each use. If any damage (crack, break, etc.) on the guard, contact with your dealer for replacing it. If use of non-conformant replacement guards, or remove or modify these guards could result in serious injury to the operator or bystanders.
  • Page 26 - Do not use this type of machine for sweeping away debris. - Do not use the unit when you are tired, ill or under the influence of medication, drugs or alcohol. - Use nylon cutting head which is free of damage. If a stone or any other obstacle is hit, stop the engine and check the nylon cutting head.
  • Page 27 Unreasonable rough operation will shorten the life of the machine as well as create an unsafe environment for yourself and those around you. - Pay attention to loosening and overheating of parts. If there is any abnormality of the machine, stop operation immediately and check the machine carefully.

  • Page 28: Assembly Instruction

    and wrists. Maintain good blood circulation by performing vigorous arm exercises during frequent work breaks and also by not smoking. Limit the hours of operation. Try to fill each day with jobs where operating the brush cutter or other hand held power equipment is not required. If you experience discomfort, redness and swelling of the fingers followed by whitening and loss of feeling, consult your physician before further exposing yourself to cold and vibration.
  • Page 29 INSTALLING PLASTIC GUARD 1- Move the 2 screw from the guard 2- Aim at the thread hole with the clamp and guard 3- Tighten the screw Guard Clamp Screw INSTALLING HARNESS 1- Adjust the harness hanger in a comfortable piston. 2- Buckle the harness at the hanger REPLACE THE METAL BLADE TO STRING HEAD DISASSEMBLY METAL BLADE...

  • Page 30: Warning And Caution

    USE THE DOUBLE-SHOULDER HARNESS INSTALL THE HARNESS Put the harness on your shoulders and position the snap joint on front of your waist and connect the snap joint. SPREAD THE LOAD ON YOUR SHOULDERS Tension the side straps so that the weight is evenly distributed across both shoulders.

  • Page 31: Danger Zone

    Do not allow anyone to enter the operating DANGER ZONE with you. The danger zone is an area 15 meters in radius (about 16 paces) or 50 feet. Insist that persons in the RISK ZONE beyond the danger zone wear eye protection from thrown objects.

  • Page 32: Cutting With A Nylon Head

    CUTTING WITH A NYLON HEAD WARNING! Tilting the head to the wrong side will shoot the debris TOWARDS you. If the line head is held flat to the ground so that cutting occurs on the whole line circle, debris will be THROWN at you, drag will slow the engine down, and you will use up a lot of line.
  • Page 33 debris ricocheting off the barrier will fly away from you, Move the line head slowly until the grass is cut right up the barrier, but do not jam (overfeed) the line into the barrier. If trimming up to a wire mesh or chain linked fence be careful to feed only up to wire.

  • Page 34: Cutting With A Blade

    CUTTING WITH A BLADE SCYTHING WEEDS This is cutting by swinging the blade in a level arc. It can quickly clear areas of field grass and weeds. Scything should not be used to cut large, tough weeds or woody growths. Edging Scalping Trimming...

  • Page 35: Storing Fuel

    - Do not attempt to refuel a hot engine. Fuel used for this model is a mixture of unleaded gasoline and approved engine lubricant. When mixing gasoline with two-cycle engine oil, use only gasoline which contains NO ETHANOL or METHANOL(Types of Alcohol) Use Branded 89 octane or higher.

  • Page 36: Preparing For Operations

    a mixture of 40:1 PREPARING FOR OPERATIONS Do Not Mix Gasoline And Oil Directly In The Engine Fuel Tank. IMPORTANT - Failure to follow proper fuel mix instructions may cause damage to the engine. 1- When preparing fuel mixture, mix only the amount needed for the job you are to do.

  • Page 37: Engine Starting And Stopping Procedures

    OPERATIONS ENGINE STARTING AND STOPPING PROCEDURES STARTING COLD ENGINE Move the stop switch to “I” position. Give a gentle push on the primer pump consistently (7-10times) until fuel comes into the primer pump. 10X 2- Pull choke lever up to close choke. 3- Pull starter handle until engine flash fires.

  • Page 38: Maintenance And Care

    MAINTENANCE & CARE AIR FILTER - Accumulated dust in the air filter will reduce engine efficiency. Increase fuel consumption and allow abrasive particles to pass into the engine. Remove the air filter as often as necessary to maintain in a clean condition.

  • Page 39: Extended Storage

    - Replace the plug if the center electrode is worn rounded at the end. - Spark gap 0.6-0.7mm (.023".028") - Fastening torque = 145-155kg.cm (125-135in.lb) TRANSPORT - The engine should be turned off when the unit is moved between work areas.

  • Page 40: Troubleshooting Guide

    FAILURE TO START - Dispose of fuel in tank. - Insure that fuel is fresh and clean. - Check fuel filter to make sure it is clean. (Replace filter if necessary). - Make sure air filter elements are clean. - Install new, properly gapped spark plug. - When there is serious trouble with the unit, do not try to repair it yourself but have your distributor or dealer do it for you.

  • Page 41: Low Output

    piston ring attrite piston ring is broken replace a new piston ring compress replace cementation press eliminate spark plug looseness is shortage tighten conjoint surface of the eliminate fuel Ignition cylinder and crank system System cast leak normal normal High voltage wire and tighten the spark Compress spark Plug contact...
  • Page 42 ENGINE RUNNING UNSTABLE symptom probable cause remedy piston piston ring cylinder attrite replace piston piston ring there are metal knock piston pin piston attrite replace piston pin piston sound bearing of crank shaft replace bearing attrite avoid use it for long time engine overheat high speed and heavy there are metal knock...
  • Page 44 www.ronixtools.com...
