Insignia NS-15E720A12 Guide D'installation Rapide

TV ACL à DEL de 15/19/22/24 po

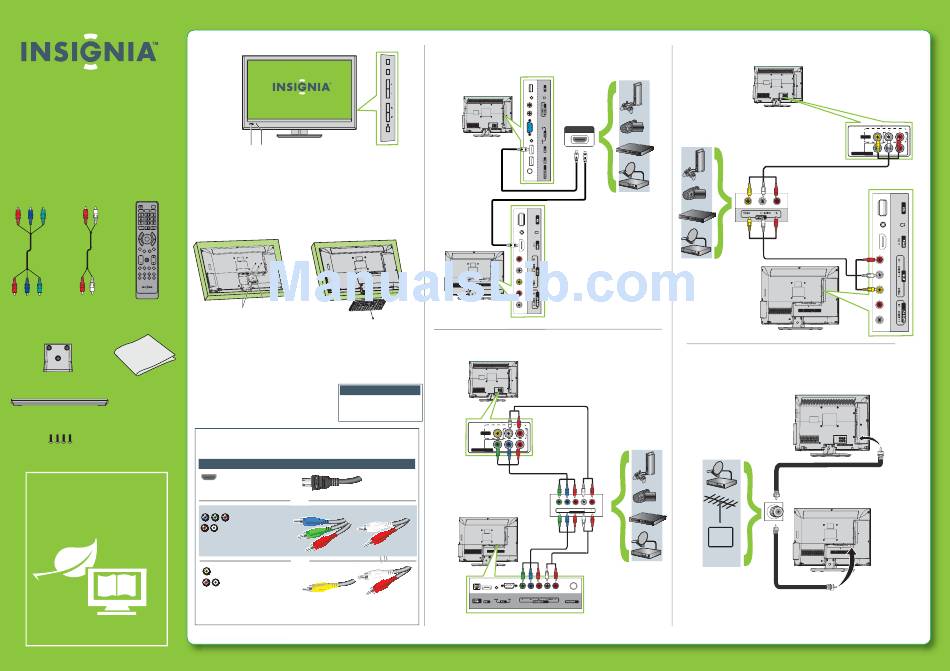

GUIDE D'INSTALLATION RAPIDE
NS-15E720A12/NS-19E720A12
NS-22E730A12/NS-24E730A12
Merci
d'avoir acheté ce téléviseur Insignia de qualité. Nous
espérons que vous apprécierez la qualité et la fiabilité de
ce produit pendant plusieurs années.
_______________________________
TV
COMP HDMI VIDEO
ENTER
INPUT CCD
CH-LIST FAVORITE
+
MUTE
VOL CH
SLEEP ZOOM MTS/SAP PICTURE
AUDIO
Câble vidéo à Câble audio Télécommande
composantes avec piles (2 de
type AAA)
Axe du socle
Chiffon de
nettoyage
Base du socle
4 vis
NOUS SOMMES
POUR L'ÉCOLOGIE!
Le Guide de l'utilisateur n'est pas livré avec l'appareil
mais est disponible en ligne. Allez sur le site
www.insigniaproducts.com, cliquez sur Support &
Service (Service et assistance), saisissez le numéro de
modèle dans le champ Product Search (Recherche du
produit), puis cliquez sur Search (Recherche).
De temps à autre, Insignia affiche des mises à niveau du
microprogramme pour améliorer votre produit. Pour
télécharger des mises à niveau du microprogramme,
visitez www.insigiaproducts.com.
Face avant
Capteur de Témoin de
télécommande marche-arrêt
Installation du socle
1 Placer délicatement l'écran du téléviseur sur une surface propre et
matelassée afin d'éviter les rayures et les dégâts matériels.
2 Attacher l'axe du socle à l'arrière du téléviseur, puis le fixer avec les trois vis
fournies.
3 Aligner la base du socle à l'axe du socle, puis la fixer avec la vis fournie.
Axe du socle
Gorges d'alignement
Installation d'un support de montage mural
En cas de montage d'un téléviseur de 15 ou 19 po avec utilisation des entrées à
l'arrière, un support mural discret pourrait ne pas convenir à ce type de téléviseur.
1 Placer délicatement l'écran du téléviseur sur une surface propre et matelassée afin
d'éviter les rayures et les dégâts matériels.
2 Retirer les trois vis de fixation de l'axe du socle au téléviseur.
3 Retirer l'axe du socle.
Avertissement
4 Fixer le support de montage mural à l'aide des trous
de montage au dos du téléviseur. Afin d'accrocher le
Un montage mural de cet appareil ne peut
téléviseur correctement, consulter les instructions se faire qu'avec un support de
montage mural homologué UL.
fournies avec le support de montage mural.
Identification des câbles
Ce téléviseur a plusieurs types de connexions disponibles pour y connecter des périphériques.
Pour une qualité vidéo optimale, il faut connecter le périphérique à la meilleure connexion disponible.
Type de connexion Qualité vidéo Connecteur de câble
HDMI (vidéo/audio) Optimale
OU
Meilleure
Vidéo à composantes
et audio analogique
OR
Bonne
Vidéo composite et
audio analogique
Il est possible d'utiliser une prise HDMI pour connecter un périphérique DVI au téléviseur.
Il faut toutefois utiliser un adaptateur HDMI vers DVI à l'extrémité du câble HDMI
connecté à la prise du périphérique DVI.
Connexion d'un lecteur DVD ou Blu-ray, d'un
décodeur de TV câblée, d'un récepteur satellite ou
MENU
d'une console de jeux vidéo
INPUT
VOL
Utilisation d'un câble
HDMI (optimale)
CH
Modèles de 15 et 19
po seulement
Modèles de 22 et 24
po seulement
Utilisation de câbles à composantes (meilleure)
Modèles de 15 et 19
po seulement
VIDEO L AUDIO R
AV IN
COMPONENT IN Y P P
B R
Modèles de 22 et 24
po seulement
Y
Utilisation de câbles composites (bonne)
HDMI OUT
Modèles de 22 et
24 po seulement
Connexion à la prise murale de l'antenne ou de
la TV câblée
Connecter un câble coaxial (non fourni) à la prise d'entrée antenne/TV câblée
(ANT/CABLE IN) au dos du téléviseur et à la prise murale de l'antenne ou de
la TV câblée.
P P L AUDIO R
B R
COMPONENT OUT
CABLE
Modèles de 15 et 19
po seulement
VIDEO L AUDIO R
AV IN
COMPONENT IN Y P B P R
Modèles de
15 et 19
po seulement
Modèles de
22 et 24
po seulement
