Moments of Glass EMMA DK99 Assembly Manual

Hide thumbs Also See for EMMA DK99:

Advertisement

Table of Contents

ASSEMBLY MANUAL
EMMA
DK99
Shower Enclosure
Double Access
LIVING DESIGN,
QUALITY
THROUGH
TRANSPARENCY*
AND

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EMMA DK99 and is the answer not in the manual?

Questions and answers

Related Manuals for Moments of Glass EMMA DK99

Summary of Contents for Moments of Glass EMMA DK99

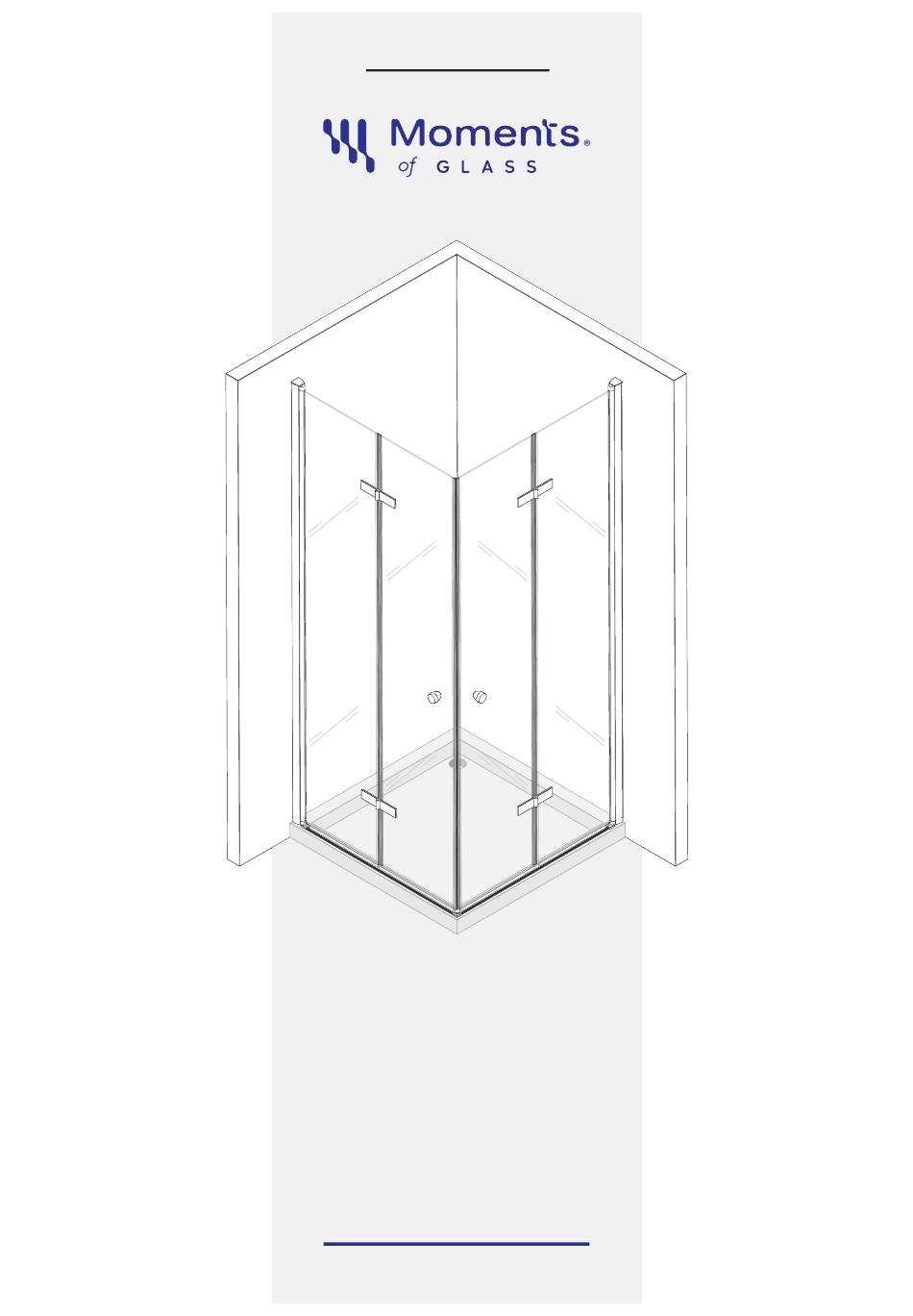

  • Page 1 ASSEMBLY MANUAL EMMA DK99 Shower Enclosure Double Access LIVING DESIGN, QUALITY THROUGH TRANSPARENCY*...

  • Page 2: Garantie

    Warnhinweise Deutsch Sicherheit geht vor Haftungsausschluss FAQ - Häu g gestellte Fragen Sicherheit ist unsere oberste Priorität! Diese Trotz der angegebenen Hinweise übernehmen wir Montageanleitung ist unerlässlich, um eine sichere und keine Haftung für den Einbau des Produkts: Welche allgemeinen Probleme können auftreten? e ektive Installation des Produkts in Ihrem Raum zu Wenn Sie eines der folgenden Probleme feststellen, gewährleisten.

  • Page 3: Warranty

    Warnings English Safety First Usability and Safety FAQ - Frequently Asked Questions Safety is our top priority! These assembly instructions For safe use, follow these guidelines: are essential to ensure a safe and e ective installation of What common problems can I encounter? - Non-slip base: Make sure the product is installed on a the product in your space.

  • Page 4: Descargo De Responsabilidad

    Advertencias Español La seguridad es lo primero Descargo de responsabilidad FAQ - Preguntas más frecuentes La seguridad es nuestra máxima prioridad. Estas A pesar de las indicaciones proporcionadas, no instrucciones de montaje son esenciales para garantizar aceptamos ninguna responsabilidad por la instalación ¿Qué...
  • Page 5 Avertissements Française La sécurité avant tout Clause de non-responsabilité FAQ - Foire aux questions La sécurité est notre priorité absolue ! Ces instructions Malgré les conseils fournis, nous n'acceptons aucune d'assemblage sont essentielles pour garantir une responsabilité pour l'installation du produit : Quels sont les problèmes courants que je peux rencontrer ? installation sûre et e cace du produit dans votre...

  • Page 6: Garanzia

    Avvertenze Italiano La sicurezza prima di tutto Usabilità e sicurezza FAQ - Domande frequenti La sicurezza è la nostra massima priorità! Le presenti istruzioni Per un utilizzo sicuro, attenersi alle seguenti linee guida: Quali problemi comuni posso incontrare? di montaggio sono essenziali per garantire un'installazione Se si nota uno dei seguenti problemi, è...
  • Page 7 Advertências Português Segurança em Primeiro Lugar Isenção de Responsabilidade FAQ - Perguntas Frequentes A segurança é a nossa prioridade máxima! Estas Apesar das orientações fornecidas, não assumimos instruções de montagem são essenciais para garantir responsabilidade pela instalação do produto: Quais são os problemas comuns que posso encontrar? uma instalação segura e e caz do produto no seu espaço.

  • Page 8: Installation

    Installation | Installation | Instalación | Installation | Installazione | Instalação DE - Bodenmontage: ES - Instalación en el suelo: IT - Installazione a pavimento: - Prüfen Sie anhand der Maßtabelle, ob die bestellte - Utilice la tabla de dimensiones para comprobar que el - Utilizzare la tabella delle dimensioni per veri care che Größe der gewünschten Montage äche entspricht.
  • Page 9 Montageanleitung | Assembly manual | anual de montaje | Manuel de montage | Manuale di montaggio | Manual de montagem DE - Das Ansehen des Videos ersetzt nicht die ES - Ver el vídeo no reemplaza la necesidad de IT - La visione del video non sostituisce la Notwendigkeit, das Handbuch zu verwenden.

  • Page 10: Erforderliche Werkzeuge

    Erforderliche Werkzeuge | Required tools | herramientas requeridas| Outils requis | Strumenti richiesti | Ferramentas necessárias Teileauflistung | Parts List | Lista de Piezas | Liste des Pièces | Elenco delle Parti | Lista De Peças ø 4x16mm ø 4x30mm ø...
  • Page 11 DE - Messen und markieren Sie mithilfe der Tabelle auf der vorherigen Seite (Spalten A! und B!) den Abstand von der Ecke zu den Bohrlöchern. EN - Using the table on the previous page (columns A1 and B1), measure and mark the distance from the corner to the drill holes.
  • Page 12 DE - Bohren Sie die zuvor markierten Punkte mit einem Ø6-mm-Bohrer wie abgebildet. Achten Sie beim Bohren auf mögliche Wasser- und Stromleitungen. ø 6mm EN - Drill the previously marked points using a Ø6mm drill bit, as illustrated. Be mindful of possible water and electrical lines when drilling.
  • Page 13 DE - Bringen Sie zwischen den Bohrlöchern eine Silikonfuge wie abgebildet an. Bitte beachten Sie dabei die Pro lhöhe, damit das Silikon vollständig bedeckt wird. EN - Apply silicone between the drilled holes as illustrated. Pay attention to the height of the wall pro le so that the silicone does not exceed its height.
  • Page 14 DE - Schieben Sie die hintere Scheibe (C) in das Wandpro l (A). EN - Slide the rear panel (C) into the wall pro le (A). ES - Deslice el panel trasero (C) dentro del per l de la pared (A). FR - Faites glisser le panneau arrière (C) dans le pro lé...
  • Page 15 DE - Setzen Sie nun die Türscheibe (E) an die Scharniere (I) und verschrauben Sie sie miteinander. EN - Now place the door panel (E) onto the hinges (I) and screw them together. ES - Ahora coloque la puerta de vidrio (E) en las bisagras (I) y atorníllelas juntas.
  • Page 16 DE - Montieren Sie den Gri (J) gemäß der Detailzeichnung an die Türscheibe (E). EN - Attach the handle (J) as shown in the detailed drawing to the glass door (E). ES - Fije la manija (J) a la puerta de vidrio (E) como se muestra en el dibujo detallado.
  • Page 17 DE - Verschrauben Sie die Scharniere (I) mit der hinteren Scheibe (C), wie in der Detailzeichnung angezeigt. EN - Screw the hinges (I) onto the rear panel (C) as shown in the detailed drawing. ES - Atornille las bisagras (I) al panel trasero (C), como se indica en el dibujo detallado.
  • Page 18 DE - Optional: Schneiden Sie die Magnetdichtung (F) wie in der Zeichnung angegeben im 45-Grad-Winkel zurecht. Anschließend schieben Sie die Magnetdichtung (F) auf die Türscheibe (E). EN - Optional: Cut the magnetic seal (F) as shown in the indicated drawing, at a 45-degree angle. Slide the magnetic seal (F) onto the glass door (E).
  • Page 19 DE - Sie können das Innenpro l (C) im Wandpro l (A) auf die benötigte Breite ausrichten. Durch das Vor- oder Zurückschieben der linken oder rechten Seite können Sie den Verstellbereich von 20 mm nutzen. Überprüfen Sie mit einer Wasserwaage, ob die Scheiben waagerecht ausgerichtet sind.
  • Page 20 DE - Verschrauben Sie die Pro le miteinander. Nutzen Sie dazu die beiliegenden Schrauben (O). EN - Screw the pro les together. Use the included screws (O). ES - Fije los per les entre sí. Para ello, utilice los tornillos suministrados (O). FR - Fixez les pro lés ensemble.
  • Page 21 DE - Verschrauben Sie die Pro le miteinander. Nutzen Sie dazu die beiliegenden Schrauben (O). EN - Screw the pro les together. Use the included screws (O). ES - Fije los per les entre sí. Para ello, utilice los tornillos suministrados (O). FR - Fixez les pro lés ensemble.
  • Page 22 DE - Klipsen Sie nun die Alublende (B) in das Wandpro l (A), um die Schraubverbindungen zu verdecken. EN - Now clip the aluminium cover (B) into the wall pro le (A) to cover the screw connections. ES - Enganche la cubierta de aluminio (B) en el per l de la pared (A) para cubrir las conexiones de los tornillos.
  • Page 23 DE - Optional: Schneiden Sie die untere Faltdichtung (D) gemäß der Zeichnung im 45-Grad-Winkel zurecht. Anschließend schieben Sie die Faltdichtung auf die Scheiben (C und E). EN - Optional: Cut the folding seal (D) to size at a 45-degree angle as indicated in the drawing. Then place the folding gasket over the panels (C and E).
  • Page 24 DE - Optionale Montage (siehe Schritt 27.1): direkt am Boden mittels Schraube, nicht für Fußbodenheizungen geeignet, es wird empfohlen, die Verbindungsstücke und das Bodenpro l zu verkleben. Schieben Sie das Verbindungsstück (K) der Bodenleiste (G) an die xierte Scheibe an und verkleben Sie es mit Silikon.
  • Page 25 DE - Optionale Montage (siehe Schritt 28.1): direkt am Boden mittels Schraube, nicht für Fußbodenheizungen geeignet, es wird empfohlen, die Verbindungsstücke und das Bodenpro l zu verkleben. Schieben Sie das Verbindungsstück (L) der Bodenleiste (G) an die xierte Scheibe an und verkleben Sie es mit Silikon.
  • Page 26 DE - Optionale Montage (siehe Schritt 29.1): direkt am Boden mittels Schraube, nicht für Fußbodenheizungen geeignet, es wird empfohlen, die Verbindungsstücke und das Bodenpro l zu verkleben. Tragen Sie Silikon unter dem Verbinder (M) auf und platzieren Sie ihn über dem Bodenpro l (G), um beide zu verbinden.
  • Page 27 DE - Setzen Sie die Abdeckkappe (N) oben auf die Pro le. Achten Sie darauf, dass die Pro le abgedeckt sind. EN - Place the cover caps (N) on top of the pro les. Make sure that the pro les are covered. ES - Coloque las tapas de cobertura (N) encima de los per les.
  • Page 28 Manufacturer: Moments Of Glass Email: compliance@moglass.pt Address: Rua Eduardo Silvestre Amaral, Lote 13-A, RC Dto. 3430-121 Viseu - Portugal EX-213L...
