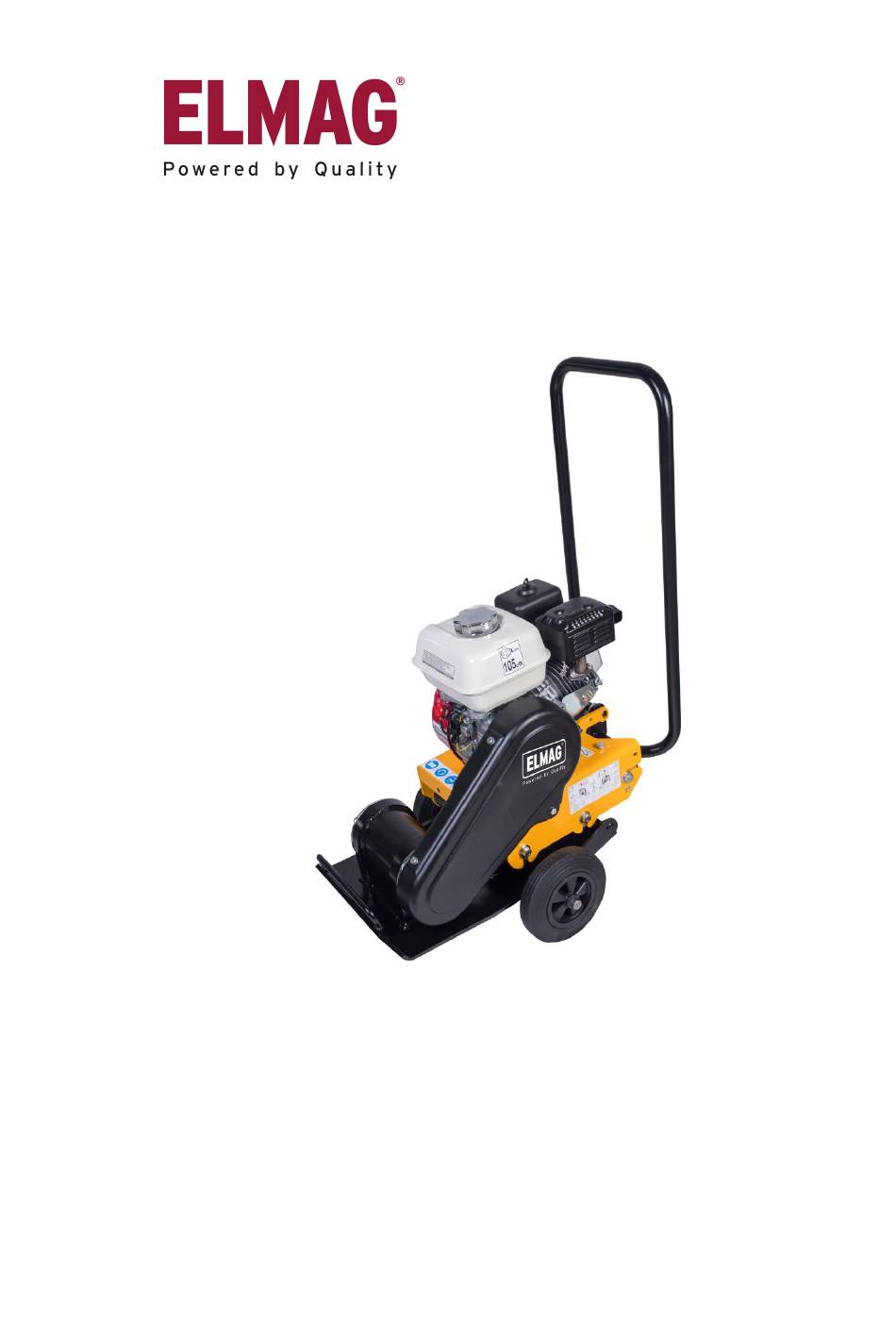

PCB-12-35
OPERATING INSTRUCTIONS & SPARE PARTS LIST
VIBRATORY PLATE COMPACTOR
BEDIENUNGSANLEITUNG & ERSATZTEILLISTE
RÜTTELPLATTE
BETJENINGSMANUAL& RESERVEDELSLISTE
PLADEVIBRATOR
MANUAL DE INSTRUCCIONESY LISTA DE REPUESTOS
UPDATED February 2022
Advertisement
Table of Contents
Related Manuals for Elmag PCB-12-35
Summary of Contents for Elmag PCB-12-35
- Page 1 ELMAG Entwicklungs und Handels GmbH. Hannesgrub Nord 19 AT- 4911 Ried/Tumeltsham - Austria Tel: (+43) /7752/80881 Fax: (+43) /7752/ 80880 E-mail: office@elmag.at www.elmag.at PCB-12-35 OPERATING INSTRUCTIONS & SPARE PARTS LIST VIBRATORY PLATE COMPACTOR BEDIENUNGSANLEITUNG & ERSATZTEILLISTE RÜTTELPLATTE BETJENINGSMANUAL& RESERVEDELSLISTE PLADEVIBRATOR...
- Page 2 Los signatarios estan autorizados para representar y actuar en nombre de la Direccion de la Compania. Markus Einfinger Geschäftsführer Hannesgrub Nord 19 AT- 4911 Ried/Tumeltsham - Austria Tel: (+43) /7752/80881 Fax: (+43) /7752/ 80880 E-mail: office@elmag.at Ried/Tumeltsham, Februar 2022 PCB12-35 MAY. 2020...
- Page 3 SAFETY INSTRUCTION- QUICK GUIDE SIKKERHEDS INSTRUKTIONER- Forkortet udgave SICHERHEITSINSTRUKTIONEN- Kurzausgabe VEILIGHEIDSINSTRUKTIES- Korte uitgave INSTRUCCIONES DE SEGURIDAD - GUIA RAPIDA ENGLISH • Laws governing safety aspects on machinery may vary between countries but the following guides will useful to all operators: •...
- Page 4 BRUG BEDIENUNGS ANLEITUNG BRUG BRUGSANVISNING-hurtigudgave OPERATING INSTRUCTIONS-QUICK GUIDE LESEN SIE IMMER ALLE ANWEISUNGEN AUSFÜHRLICH Lies altid hele instruktionsbogen inden ALWAYS READ THE FULL INSTRUCTIONS IN OPERATING MANUAL BEFORE FIRST USE BEVOR DIE MASCHINE IM BETRIEB GENOMMEN WIRD første ibrugtagning første første BRUG GEBRUIKSAANWIZING ON SNEL VAN START TE KOMEN BRUG...
- Page 5 SAFETY INFORMATION LABEL LOCATIONS - SIKKERHEDSINFORMATION LABEL FORKLARING SICHERHEITSINFORMATIONEN SCHILDER - UBICACION DE PEGATINAS DE SEGURIDAD READ AND UNDERSATAND WEAR EAR WEAR EYE WEAR BOOTS THE SUPPLIED PROTECTION PROTECTION A NAMEPLATE LISTING THE MODEL NUMBER, OPERRATOR'S BÆR STØVLER SERIAL NUMBER, IS ATTACHED TO EACH MANUAL BEFORE BÆR HØRE- BÆR ØJE-...
- Page 6 ENGLISH TECHNICAL SPECIFICATIONS DANSK TEKNISKE SPECIFIKATIONER MODELS PCB12-35 MODEL PCB12-35 HONDA GASOLINE HONDA M11600.X BENZIN M11600.X Cat. No. Kat. Nr. WEIGHT VÆGT Net Weight Nettovægt Operating Weight Driftsvægt COMPACTION DATA KOMPRESSIONSDATA Vibr. Frequency Vibr. Frekvens Centrifugal Force 1200 Centrifugalkraft 1200 Compaction Area m²/hour Rækkevidde...
-
Page 7: Optional Extra
– – DIMENSIONS MÅL MASSEN - DIMENSIONES HANDLE IN THE WORKING POSITON HANDLE IN THE FOLDING POSITON HÅNDTAG I ARBEJDSPOSITION HÅNDTAG, HENSTILLET HANDGRIFF IN ARBEITSPOSITION HANDGRIFF IN ABGESTELLTER POSITION MANILLAR EN POS. DE TRABAJO MANILLAR EN POS. DE TRANSPORTE – EKSTRAUDSTYR –... - Page 8 ENGLISH TRANSPORT TO WORK SITE : • To avoid burns or fire hazards,let engine cool before transporting machine or storing indoors. • Turn fuel valve to the off position and keep the engine level to prevent fuel from spilling. • Tie the machine to the vehicle to prevent sliding or tipping over.
- Page 9 DEUTSCH TRANSPORT ZUR ARBEITSSTELLE : • Um Brennen oder Feuerfälle zu verhindern, lassen Sie den Motor vor dem Transport abkühlen • Schliesen Sie die Benzinklappe und halten Sie den Motor waagrecht um Benzinverlust zu verhindern. • Binden Sie die Maschine auf dem Fahrzeug fest um das Rutschen oder Umkippen zu verhindern. ANWEISUNGEN ZUM HEBEN DER MASCHINE : SIEHE FOTO 20 - SEITE 10 •...
-
Page 10: Maintenance
ENGLISH IMPORTANT ADVICE : The manufacturer declines all responsibility for loss or damage resulting from misuse or any modification or alteration that does not conform to the manufacturer’s original specifications. At the workstation, the sound pressure level may exceed 85 db (A). In this case individual protection measures must be taken SPARE PARTS ORDERING : When ordering spare parts, please mention machine serial no., part no. -
Page 11: Wartung
DEUTSCH WICHTIGE RATSCHLÄGE : Der Hersteller übernimmt keine Verantwortung für Schäden, die durch Missbrauch oder falsche Handbebung, Änderungen oder Missachtung der Angaben des Herstellers entstanden sind. An der Baustelle, kann der Geräuschpegel 85 db (A) überschreiten. In diesem Fall müssen individuelle Hörschutzmassnahmen getroffen werden. BESTELLUNG VON ERSATZTEILE : Wenn Sie Ersatzteile bestellen, geben Sie uns Seriennummer, Artikelnummer und eine Beschreibung an. - Page 12 HONDA GX160 PCB12-35 -10 - DEC. 2019...
- Page 13 ENGLISH INSTRUCTIONS FOR ORDERING PARTS Please State Machine Details in the Following Sequence: Machine Serial Number Part Number, Description and Quantity of Parts Full Delivery Address Manufacturers Liability and the Use of Genuine Spare Parts Liability for this machine is accepted only when the machine is defective from the outset. Liability is reduced or nullified in the event that the user fails to comply with the operating and maintenance instructions and uses spare parts which are not guaranteed.
- Page 14 VIBRATORY PLATE VIBRATIONSPLATTE PLADEVIBRATOR PLANCA VIBRADORA SEE PARTS LIST PAGE-14 PCB12-35 -12- FIRST EDITION DEC. 2019...
- Page 15 31.1 39.1 ROBIN ENGINE EX17 ASSEMBLY 54 55 44.1 ENGINE/CLUTCH/BELT GUARD MOTORBOX/KUPPLUNG/REIMENSHIRM MOTORKASSE/KOBLING/KILEREMSSKAERM FIRST EDITION DEC.2019 MOTOR/EMBRAGUE/GUARDA DE POLEA SEE PARTS LIST PAGES-14;15 PCB12-35 -13 -...
- Page 16 Vibratory plate Vibrationsplatte Pladevibrator Planca Vibradora Part No. Qty. Description Beschreibung Beskrivelse Descripción Part No. Qty. Description Beschreibung Beskrivelse Descripción Arandela de seguridad 118435 Star lock Verschluss Stjernelås Anillo de retencion 116901 Lock washer Sicherungsscheibe Skive Hex. Head screw Tornillo hexagonal 51700 Wheel Hjul...
- Page 17 Vibratory plate Vibrationsplatte Pladevibrator Planca Vibradora Part No. Qty. Description Beschreibung Beskrivelse Descripción Part No. Qty. Description Beschreibung Beskrivelse Descripción Hex. Head screw Tornillo hexagonal --------- Sechskantschraube Skrue 118353 Joining Plate Zwischenplatte Mellemplade Placa adaptadora 11721 Engine bolt bracket Motorbeschlag Motorboltholder Caja soporte motor 116555...
- Page 18 VULCALON PLATE(OPTIONAL) WATER SYSTEM (OPTIONAL) VULKALONPLATTE WASSERSYSTEM VULKALONPLADE VANDSYSTEM PLANCA VULKOLAN TANQNE DE AGUA SEE PARTS LIST PAGE-17 SEE PARTS LIST PAGE-17 PCB12-35 FIRST EDITION DEC. 2019 PCB12-35...
- Page 19 Wassersystem(Optional) & Gummimatte (Optional) Water system (Optional) Vulkollan plate (Optional) Ordering set part no.P116281 Ordering set part no.P116280 (Including part no. 1-19) – for PCB12-35 (Including part no. 20-23) – for PCB12-35 Part No. Qty. Description Beschreibung Beskrivelse Descripción Part No. Qty.
