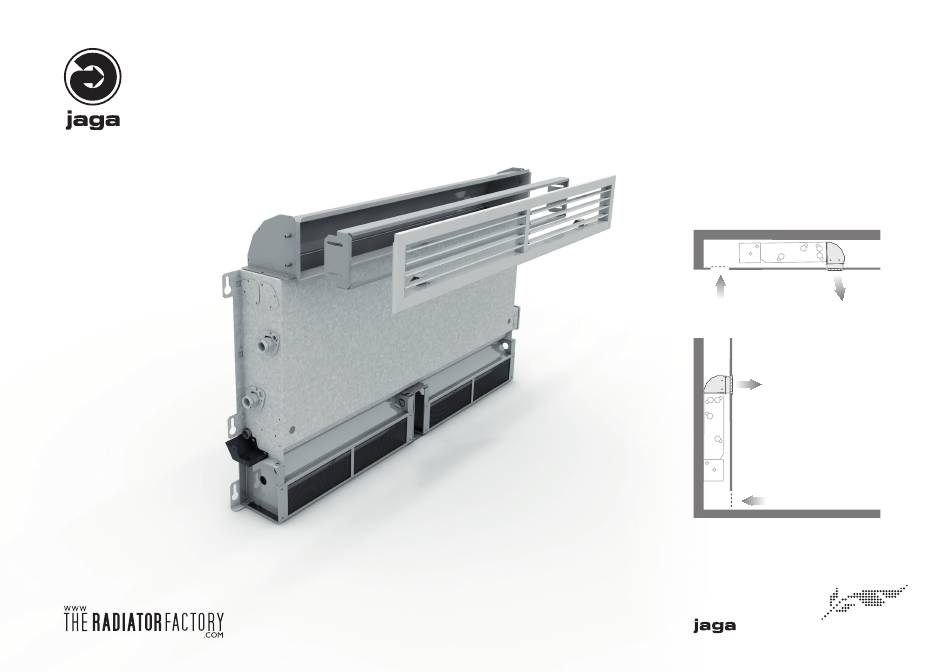

BRIZA Built-In
Uitblaashoekstuk / Caisson angulaire de soufflage / Ausblaseckstüc / Air outlet corner piece
Montagehandleiding / Instructions de montage / Montagehinweis / Mounting instructions
Lees deze handleiding aandachtig voor een correcte installatie van het product.
Lire attentivement la totalité de la notice avant l' installation.
Bevor Sie mit der Montage beginnen, lesen Sie daher dieses Handbuch sorgfältig durch.
Please read this manual carefully before installing.
Built-in ceiling
І
OPTIE / OPTION
Rooster
Grille
Gitter
Built-in wall
HybridRadiator
Advertisement
Related Manuals for Jaga BRIZA 5927.00005201
Summary of Contents for Jaga BRIZA 5927.00005201
- Page 1 BRIZA Built-In Uitblaashoekstuk / Caisson angulaire de soufflage / Ausblaseckstüc / Air outlet corner piece Montagehandleiding / Instructions de montage / Montagehinweis / Mounting instructions Built-in ceiling І OPTIE / OPTION Rooster Grille Gitter Built-in wall Lees deze handleiding aandachtig voor een correcte installatie van het product. Lire attentivement la totalité...
- Page 2 Samenstelling / composition / Zusammensetzung Uitblaashoekstuk 90° Caisson angulaire de soufflage 90° Ausblaseckstüc 90° Air outlet corner piece 90° Telescopisch verstelbare luchtuitlaat >3 of >6 cm Bouches de sortie d'air réglable >3 of >6 cm Einstellbare Luftauslaß >3 of >6 cm Telescopic adjustable air outlet mouth >3 of >6 cm Optioneel / Option / Optional: Verstelbaar aluminium luchtuitblaasrooster...
- Page 3 Afmetingen 90° uitblaashoekstuk / Dimensions caisson angulaire 90° de soufflage / Abmessungen Ausblaseckstüc 90° / Dimensions 90° Air outlet corner piece 14.6 17.6 *10.5 *10.5 12.6 11.6 11.7 11.7 * minimum afmetingen opening luchtuitlaat (zonder optioneel uitblaasrooster) * Dimensions minimales pour sortie d'air (sans option grille de souflage) * minimum Größe der Luftauslassöffnung (ohne optionale ausblasrost) * Minimum dimensions air outlet (without optional exhaustgrille) >...
- Page 4 Afmetingen wandinbouw met uitblaashoekstuk / Dimensions de montage encastré au mur: caisson angulaire de soufflage Abmessungen Wandeinbau Montage Ausblaseckstüc / Dimensions wall recessed mounting outlet corner piece min.15 min.15 min.15 min.18 het toestel dient te allen tijde bereikbaar te blijven voor onderhoud. •...
- Page 5 Montage / Mounting lijn de schroefgaten van het "uitblaashoekstuk" tegen de • Briza schroefgaten. schroef het uitblaashoekstuk met de meegeleverde schroe- • ven op de Briza. Let op dat het uitblaashoekstuk goed op het toestel aansluit. aligner les trous de vis du "caisson angulaire de soufflage" •...
- Page 6 OPTIE Regelbaar uitblaasrooster / Grille de soufflage réglable / Verstellbar ausblasrost / Adjustable exhaust grille OPTION 13.8 *10.6 Code 5627.00010001 5627.00010002 5627.00010003 5627.00010004 * minimum afmetingen uitsparing voor montage van rooster * Dimensions minimales pour sortie d'air * minimum Größe der Luftauslassöffnung * Minimum dimensions air outlet Min &...
- Page 7 Uitblaasrooster monteren / montage du déflecteur / Montage von Ausblasgitter / Exhaust grille assembly Gebruik een kruisschroevendraaier. • zorg er voor dat de klemmetjes achter de opstaande rand van het regelbare uitblaasstuk haken. • Let op: zorg dat de schroeven goed maar niet overmatig zijn aangedraaid. Gebruik een kruisschroevendraaier.
-
Page 8: Important Warning
Toujours rincer à die Verkleidung mit einem feuchten Tuch abwi- zuiver water. l’eau claire. schen, wenn nötig eine PH neutrale Seife benut- zen. Danach jedoch immer mit klarem Wasser nachwischen. 27200.23700040 - juni 25, 2015 1:02 PM - Jaga N.V.
