1 Betroffene Modelle / Affected models:
74A CCSSL
75A CCSSL60
76A CCSXSL60
2 Zweck der Anleitung / Purpose of the manual
Die folgende Wartungsanleitung zeigt wie die Brühgruppe
gewartet werden kann.
The following maintenance manual shows how an overhaul of
the brewing unit can be done.

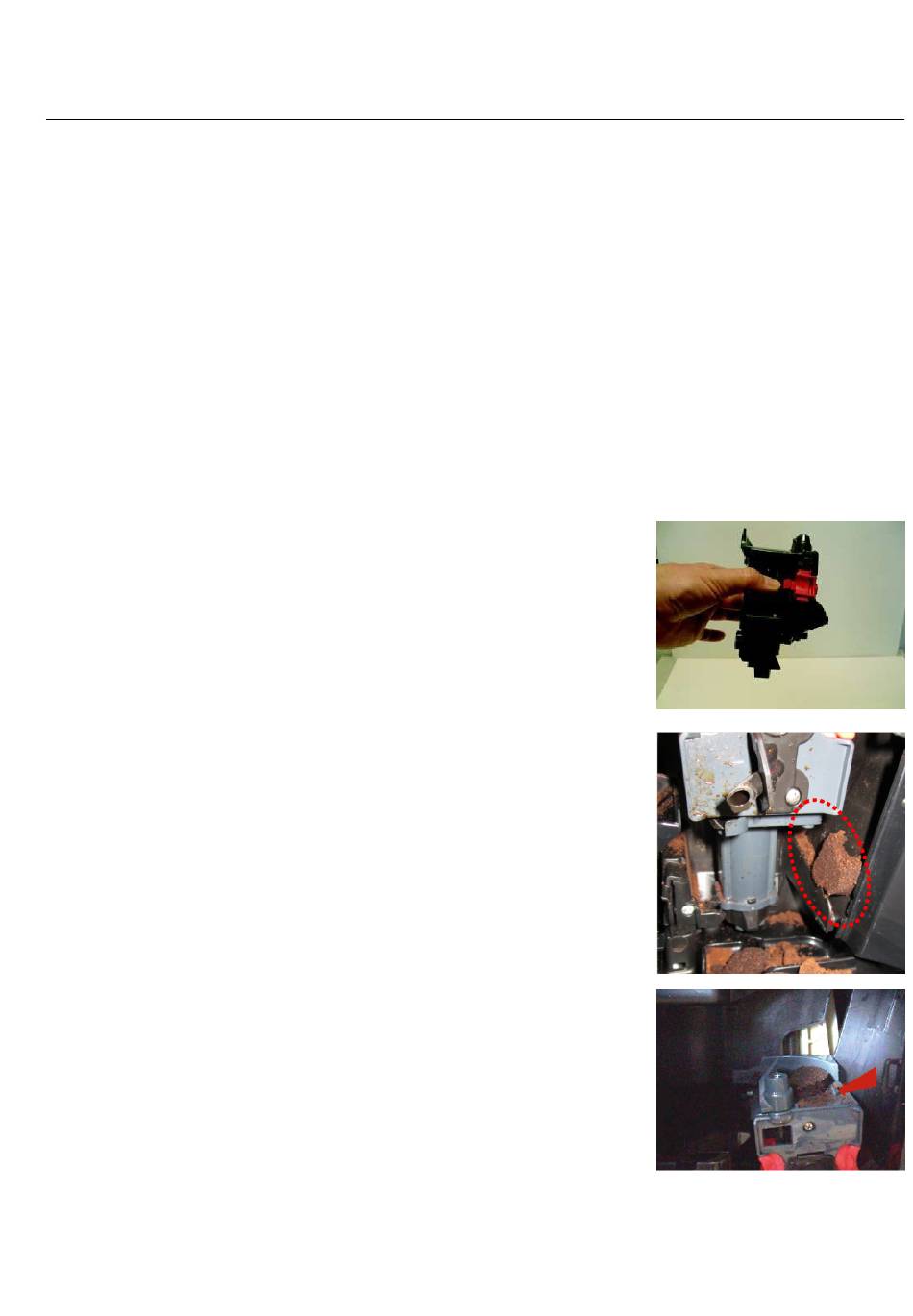

3 Ausgangslage / Initial Position
Bei intensivem, langem Gebrauch kann folgendes Fehlverhalten
auftauchen:
Der Kaffeetrester wird nicht komplett in den Tresterbehälter
ausgeworfen. (Bild oben)
Grund dafür ist, dass der Kolben durch die Verschmutzung zu
langsam hochfährt und der Schwenkarm dann zu früh den
Trester auswirft. Der Kolben hat seine obere Endposition aber
erst erreicht, wenn der Schwenkarm wieder zurückfährt.
(Bild unten)
By intensive, long use of the machine the following malfunction
can occur:
The coffee ground is only partially thrown into the coffee ground
container. (Picture above)
The reason for this malfunction lies in the internal pollution,
which inhibit the upward moving of the piston. The coffee ground
is pushed by the lever before the piston stops. (Picture below)
