FS ONU1910-4G-W Quick Start Manual

Gpon/epon onus
Hide thumbs Also See for ONU1910-4G-W:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
GPON/EPON ONUS
GPON/EPON ONUS
ONU GPON/EPON
GPON/EPON ONU
Quick Start Guide
V1.0
Quick Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ONU1910-4G-W and is the answer not in the manual?

Questions and answers

Related Manuals for FS ONU1910-4G-W

Summary of Contents for FS ONU1910-4G-W

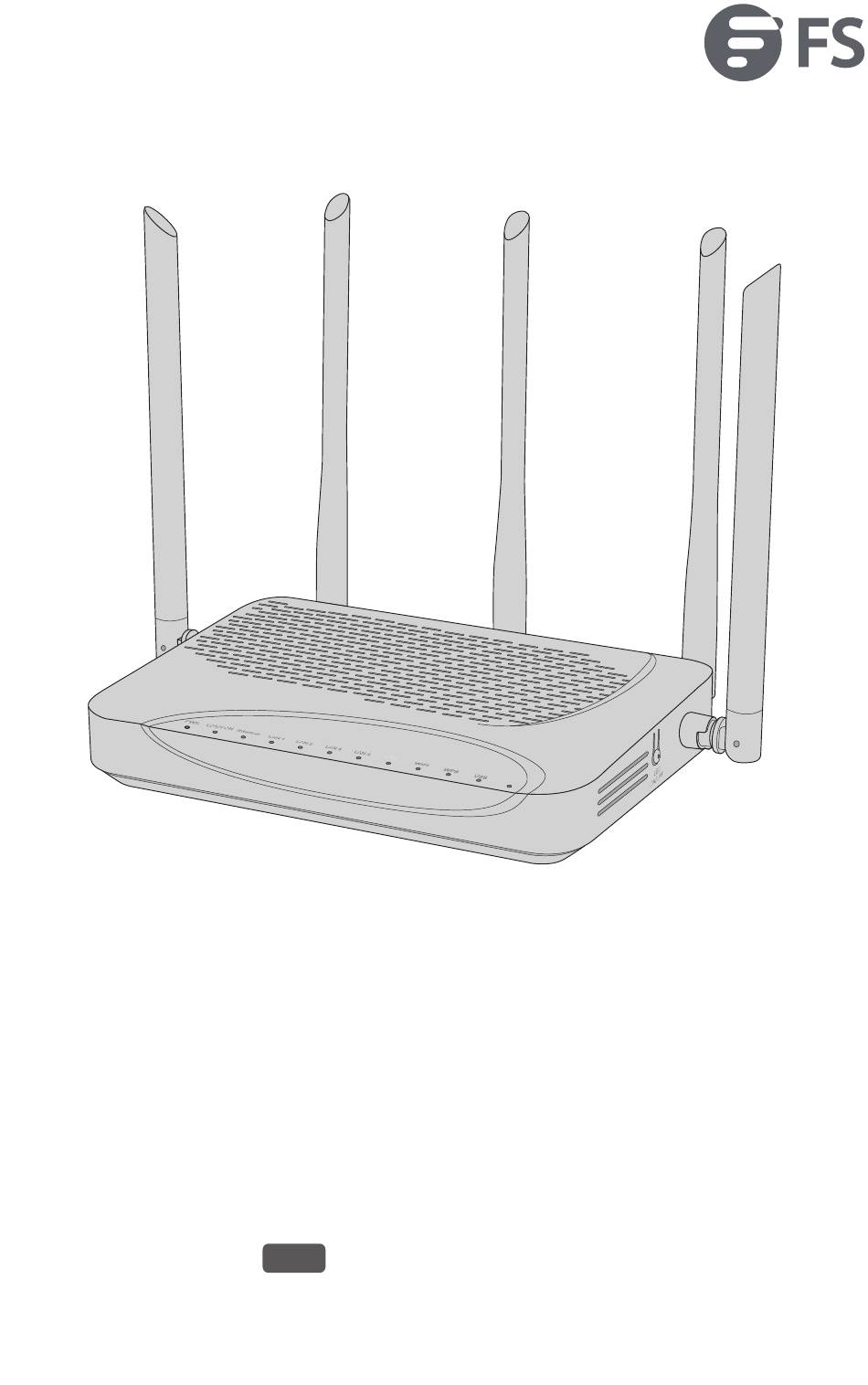

  • Page 1 GPON/EPON ONUS GPON/EPON ONUS ONU GPON/EPON GPON/EPON ONU Quick Start Guide V1.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
  • Page 2 Thank you for choosing GPON/EPON ONUs. This guide is designed to familiarize you with the layout of the ONUs and describes how to deploy them in your network. LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 WIFI ONU1910-4G-W LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 VOIP WIFI...

  • Page 3: Hardware Overview

    This power cord is an exclusive product for AC adapters. Do not use this power cord with other devices. Also, do not use this power cord with other AC adapters. Hardware Overview Ports ONU1910-4G-W LAN 1 LAN 2 LAN 3 LAN 4...
  • Page 4 4GV-W Only) A USB management port for software and con guration backup and o ine software upgrade A DC power port Realize the access of the GPON ONU LEDs ONU1910-4G-W LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4...
  • Page 5 LEDs State Description Solid On The system is powered on normally. The system is not powered on. The ONU activation has not started. The ONU received optical power is lower than Blinking Red the optical receiver sensitivity. LOS/PON Blinking Green The ONU is being activated.
  • Page 6 The system is not powered on or the USB disk is not connected. Registration is successful but no data Solid Green transmission. Blinking Green The USB port is transferring data. Buttons ONU1910-4G-W LAN 1 LAN 2 LAN 3 LAN 4 ON/OFF RST ON/OFF ONU1910-4GV-W...

  • Page 7: Installation Requirements

    Installation Requirements To avoid lightning strikes, unplug all power cords and cables during thunderstorms. Make sure that the installation site is well-ventilated, the heat of electrical devices is well-discharged, and su cient air circulation is provided for device cooling. Use the rated power adapter equipped with the device. Mounting the ONU Desk Mounting Place the ONU on a horizontal and at desk.
  • Page 8 Connecting the USB Port Insert the Universal Serial Bus (USB) ash disk into the USB port for software and con guration backup and o ine software upgrade. Connecting the LAN Ports Connecting the LAN port to a computer or a network television with a network cable.
  • Page 9 Connecting the PON Port GPON 1. Then connect the splitter to the PON transceiver of the OLT with a ber cable. 2. Connect the ONU to an optical splitter with an SC optical ber cable. Connecting the VOIP Port (ONU1910-4GV-W Only) Connecting the VOIP port to a telephone.

  • Page 10: Computer Setting

    Con guring the ONU Computer Setting Step 1: Click Start-Control Panel-Network and Internet-Network and Sharing Center-Local Area Connection, select Local Area Connection, and click Properties. Step 2: Double-click Internet Protocol 4 (TCP/IPV4). Select Obtain an IP address automatically and Obtain DNS server address automatically, and then click OK.

  • Page 11: Wizard Setting

    Wizard Setting Step 1: Open the web browser. Enter 192.168.123.1 and click Enter. Enter the default username and password, user/123456 for the user interface. Enter admin/super&123 for the administrator interface. Step 2: After login, click Status on the top navigation bar. Then click Device on the left navigation bar to get basic information about the device.

  • Page 12: Troubleshooting

    Step 2: Click Wireless Network Connection. Step 3: Click the Refresh button, select the wireless network name, and double-click it. Step 4: Enter the password and click OK. Troubleshooting WiFi Has a Signal on the PC but It Cannot Connect to the Internet 1.

  • Page 13: Product Warranty

    Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Page 14 Sie mit dem Aufbau der ONUs vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen können. LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 WIFI ONU1910-4G-W Internet LAN 1 LAN 2 LAN 3 LAN 4 LOS/PON VOIP WIFI ONU1910-4GV-W Zubehör...
  • Page 15 HINWEIS: Dieses Netzkabel ist ein exklusives Produkt für AC-Adapter. Verwenden Sie dieses Netzkabel nicht mit anderen Geräten. Verwenden Sie dieses Netzkabel auch nicht mit anderen Netzteilen. Hardware-Übersicht Ports ONU1910-4G-W LAN 1 LAN 2 LAN 3 LAN 4 ON/OFF LAN 1~4...
  • Page 16 Anschließen des Computers oder Netzwerkfernsehers VOIP (Nur ONU1 Zum Anschließen des Telefons 910-4GV-W) Ein USB-Management-Port für Software- und Kon gurationssicherung und O ine-Software-Upgrades Ein DC-Netz-Port Zugang zu GPON ONU LEDs ONU1910-4G-W LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 WIFI Internet...
  • Page 17 LEDs Status Beschreibung Durchgehend ein Das System ist ordnungsgemäß eingeschaltet. Das System ist nicht eingeschaltet. Die ONU-Aktivierung wurde noch nicht gestartet. Die von der ONU empfangene optische Leistung Blinkt rot ist geringer als die Emp ndlichkeit des optischen LOS/PON Empfängers. Blinkt grün Die ONU wird aktiviert.
  • Page 18 Das System ist nicht eingeschaltet oder das USB- Laufwerk ist nicht angeschlossen. Die Registrierung ist erfolgreich, aber es werden Durchgehend grün keine Daten übertragen. Blinkt grün Der USB-Port überträgt gerade Daten. Tasten ONU1910-4G-W LAN 1 LAN 2 LAN 3 LAN 4 ON/OFF RST ON/OFF ONU1910-4GV-W...
  • Page 19 Installationsanforderungen Um Blitzeinschläge zu vermeiden, ziehen Sie bei Gewitter alle Netzkabel und Stromleitungen ab. Stellen Sie sicher, dass der Aufstellungsort gut belüftet ist, die Wärme der elektrischen Geräte gut abgeleitet wird und eine ausreichende Luftzirkulation zur Kühlung des Geräts gewährleistet ist. Verwenden Sie den mit dem Gerät gelieferten Netzadapter.
  • Page 20 Anschließen des USB-Ports Stecken Sie das USB-Flash-Laufwerk (Universal Serial Bus) in den USB-Port, um die Software und die Kon guration zu sichern und die Software o ine zu aktualisieren. Anschließen der LAN-Ports Verbinden Sie den LAN-Port über ein Netzwerkkabel mit einem Computer oder einem Netzwerkfernsehgerät.
  • Page 21 Anschließen des PON-Ports GPON 1. Verbinden Sie den Splitter über ein Glasfaserkabel mit dem PON-Transceiver des OLT. 2. Schließen Sie die ONU mit einem SC-Glasfaserkabel an einen optischen Splitter an. Anschließen des VOIP-Ports (nur ONU1910-4GV-W) Verbinden Sie den VOIP-Port mit einem Telefon.
  • Page 22 Kon gurieren der ONU Einstellung des Computers Schritt 1: Klicken Sie auf Start - Systemsteuerung - Netzwerk und Internet - Netzwerk- und Freigabecenter - Ethernet, und klicken Sie auf Eigenschaften. Schritt 2: Doppelklicken Sie auf Internetprotokoll, Version 4 (TCP/IPV4). Wählen Sie IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen und klicken Sie dann auf OK.
  • Page 23 Einstellung des Assistenten Schritt 1: Ö nen Sie den Webbrowser. Geben Sie 192.168.123.1 ein und klicken Sie auf Enter. Geben Sie den Standard-Benutzernamen und das Standard-Passwort ein: user/123456 für die Benutzerober äche. Geben Sie admin/super&123 für die Administratorschnittstelle ein. Schritt 2: Klicken Sie nach der Anmeldung in der oberen Navigationsleiste auf Status. Klicken Sie dann in der linken Navigationsleiste auf Device, um grundlegende Informationen über das Gerät zu erhalten.

  • Page 24: Fehlerbehebung

    Schritt 2: Klicken Sie auf Drahtlose Netzwerkverbindung. Schritt 3: Klicken Sie auf die Schalt äche Aktualisieren, wählen Sie den Namen des drahtlosen Netzwerks aus, und doppelklicken Sie darauf. Schritt 4: Geben Sie das Passwort ein und klicken Sie auf OK. Fehlerbehebung Ein WiFi-Signal auf dem PC ist vorhanden, aber es kann keine Verbindung zum Internet hergestellt werden...
  • Page 25 Sie ihn neu. Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 26 ONU et de vous expliquer comment procéder à leur déploiement. LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 WIFI ONU1910-4G-W LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 VOIP WIFI...

  • Page 27: Présentation Du Matériel

    Ce cordon d'alimentation est un produit exclusif pour les adaptateurs AC. N'utilisez pas ce cordon d'alimentation avec d'autres appareils. N'utilisez pas non plus ce cordon d'alimentation avec d'autres adaptateurs AC. Présentation du Matériel Ports ONU1910-4G-W LAN 1 LAN 2 LAN 3 LAN 4...
  • Page 28 Pour connecter le téléphone 4GV-W Only) Port USB pour la sauvegarde, la con guration ou la mise à jour hors ligne du logiciel Port d'alimentation CC Pour un accès au GPON ONU ONU1910-4G-W LOS/PON Internet LAN 1 LAN 2 LAN 3...
  • Page 29 Description État Allumé Le système est allumé. Éteint Le système n'est pas allumé. Éteint Le système ONU n'est pas encore activé. La puissance optique reçue par l'ONU est Rouge clignotant inférieure à la sensibilité du récepteur optique. LOS/PON Vert clignotant L'ONU est en cours d'activation.
  • Page 30 L'enregistrement est réussi mais il n'y a aucune Vert transmission de données. Vert clignotant Le port USB est en cours de transfert de données. Boutons ONU1910-4G-W LAN 1 LAN 2 LAN 3 LAN 4 ON/OFF RST ON/OFF ONU1910-4GV-W...

  • Page 31: Conditions D'installation

    Conditions d'Installation Pour éviter les risques de coup de foudre, débranchez tous les câbles d'alimentation pendant les orages. Assurez-vous que le site d'installation est bien ventilé, que la chaleur des appareils électriques est bien évacuée et qu'une circulation d'air su sante est prévue pour le refroidissement de l'appareil.
  • Page 32 Connexion du Port USB Insérez le dispositif USB (Universal Serial Bus) dans le port USB pour la sauvegarde, la con guration ou la mise à jour hors ligne du logiciel. Connexion des Ports LAN Connexion du port LAN avec un ordinateur ou un écran à l'aide d'un câble réseau.
  • Page 33 Connexion du Port PON GPON 1. Connectez ensuite le répartiteur à l'émetteur-récepteur PON de l'OLT à l'aide d'un câble en bre optique. 2. Connectez l'ONU à un répartiteur optique à l'aide d'un câble à bre optique SC. Connexion du Port VOIP (ONU1910-4GV-W uniquement) Connexion du port VOIP à...
  • Page 34 Con guration du Système ONU Con guration de l'ordinateur Étape 1 : Cliquez sur Start-Control Panel-Network and Internet-Network and Sharing Center- Local Area Connection, sélectionnez Local Area Connection et cliquez sur Properties. Étape 2 : Double-cliquez sur Internet Protocol 4 (TCP/IPV4). Sélectionnez Obtain an IP address automatically et Obtain DNS server address automatically, puis cliquez sur OK.
  • Page 35 Paramètres de l'Assistant Étape 1 : Ouvrez le navigateur Web. Saisissez 192.168.123.1 et cliquez sur Enter. Entrez le nom d'utilisateur et le mot de passe de défaut, user/123456 pour l'interface utilisateur. Entrez admin/super&123 pour l'interface administrateur. Étape 2 : Après la connexion, cliquez sur Statut dans la barre de navigation supérieure. Cliquez ensuite sur Device dans la barre de navigation de gauche pour obtenir des informations de base sur l'appareil.

  • Page 36: Dépannage

    Étape 2 : Cliquez sur Wireless Network Connection. Étape 3 : Cliquez sur Refresh, sélectionnez le nom du réseau sans l et faites un double-clic. Étape 4 : Saisissez le mot de passe et cliquez sur OK. Dépannage Le WiFi émet un signal, mais la connexion à internet n'est pas possible 1.

  • Page 37: Garantie Du Produit

    Sinon, réinitialisez le routeur sans l et recon gurez-le. Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise.
  • Page 38 イントロダクション このたびは、GPON/EPON ONUをお買いあげいただき、誠にありがとうございます。本ガ イドは、ONUの概要とネットワークへの導入方法について説明します。 LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 WIFI ONU1910-4G-W LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 VOIP WIFI ONU1910-4GV-W アクセサリー 電源コード x� 注 ： アクセサリーの図は参考用です。 ��...
  • Page 39 注: この電源コードは、ACアダプタ専用です。この電源コードは、他の機器には 使用しないでください。また、この電源コードを他のACアダプタに使用しないで ください。 ハードウェアの概要 ポート ONU����-�G-W LAN 1 LAN 2 LAN 3 LAN 4 ON/OFF LAN �~� USB PWR ONU����-�GV-W LAN 1 LAN 2 LAN 3 LAN 4 VOIP ON/OFF LAN �~� VOIP ONU����-�G-W/ONU����-�GV-W ��...
  • Page 40 ポート 説明 LAN �~� コンピュータまたはネットワークテレビを接続 VOIP (ONU����- 電話を接続 �GV-Wのみ) ソフトウェアと設定のバックアップおよびオフラインソフトウェア アップグレード用のUSB管理ポート DC電源ポート GPON ONU のアクセスを実現 ONU����-�G-W LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 WIFI Internet LOS/PON LAN �~� WIFI ONU����-�GV-W LOS/PON Internet LAN 1 LAN 2 LAN 3 LAN 4 VOIP WIFI...
  • Page 41 状態 説明 点灯 システムの電源が正常に入っています。 消灯 システムの電源が入っていません。 消灯 ONUの起動が開始されていません。 ONUの受信光パワーが光受信器の感度より低い 点滅(赤) です。 LOS/PON 点滅(緑) ONUが起動中です。 点灯(緑) ONUが起動しました。 システムの電源が入っていないか、インターネッ 消灯 トWANインターフェイスが接続されていません。 インターネットWANインターフェイスは接続さ Internet 点灯(緑) れていますが、データ転送が行われていません。 インターネットWANインターフェイスはデータ 点滅(緑) を転送しています。 システムの電源が入っていないか、LANポートが 消灯 端末機器に接続されていません。 LANポートは接続されていますが、データ転送が LAN �~� 点灯(緑) 行われていません。 点滅(緑) LANポートはデータを転送しています。 システムの電源が入っていないか、VOIPポート 消灯 が登録されていません。 VOIP (ONU����- 登録は成功しましたが、データ転送が行われてい...
  • Page 42 状態 説明 システムの電源が入っていないか、USBディスク 消灯 が接続されていません。 登録は成功しましたが、データ転送が行われてい 点灯(緑) ません。 点滅(緑) USBポートはデータを転送しています。 ボタン ONU����-�G-W LAN 1 LAN 2 LAN 3 LAN 4 ON/OFF RST ON/OFF ONU����-�GV-W LAN 1 LAN 2 LAN 3 LAN 4 VOIP ON/OFF RST ON/OFF ボタン 説明 ボタンを��秒間押すと、工場出荷時の設定に戻ります。 ON/OFF ボタンを押して電源をオン/オフします。...
  • Page 43 設置要件 落雷を避けるため、 雷雨のときはすべての電源コードとケーブルを抜いて ください。 設置場所の換気が良好で、 電気機器の熱が十分に放出され、 機器の冷却に十分な空気循 環が確保されていることを確認して ください。 機器に付属している定格電源アダプタを使用して ください。 ONUの取り付け デスクマウント ONUを水平で平らなデスクの上に置きます。 ��...
  • Page 44 USBポートの接続 ソフトウェアと設定のバックアップおよびオフラインソフトウェアアップグレードのため に、USB（Universal Serial Bus）フラッシュディスクをUSBポートに挿入します。 LANポートの接続 LANポートをネットワークケーブルでコンピュータまたはネットワークテレビに接続します。 ��...
  • Page 45 PONポートの接続 GPON �. スプリッターをファイバケーブルでOLTのPONトランシーバに接続します。 �. SC光ファイバケーブルを使用して、ONUを光スプリッターに接続します。 VOIPポートの接続（ONU����-�GV-Wのみ） VOIPポートを電話機に接続します。 ��...
  • Page 46 ONUの設定 コンピュータ設定 Step � ： 「Start-Control Panel-Network and Internet-Network and Sharing Center-Local Area Connection」 をクリ ックし、 「 Local Area Connection」 を選択して 「Properties」 をクリ ックします。 Step � ： 「Internet Protocol � (TCP/IPV�)」 をダブルクリ ックします。 「 Obtain an IP address automatically」 と 「Obtain DNS server address automatically」 を選択し、 「 OK」 をク リ...
  • Page 47 ウィザード設定 Step � ： ウェブブラウザを開きます。 「 ���.���.���.�」 と入力し、 「 Enter」 をクリ ックします。 ユーザ ーインターフェースの場合は、 デフ ォルトのユーザー名とパスワード 「user/������」 を入 力します。 管理者インターフェースの場合は、 「 admin/super&���」 を入力します。 Step � ： ログイン後、 上部のナビゲーションバーで 「Status」 をクリ ックします。 次に、 左側のナビゲ ーションバーで 「Device」 をクリ ックし、 デバイスの基本情報を取得します。 システム設定 ワイヤレスネッ トワークを使用するには、 PCにワイヤレスアダプタカードが搭載されていることを確 認して...
  • Page 48 Step � ： 「Wireless Network Connection」 をクリ ックします。 Step � ： 「Refresh」 ボタンをクリ ックし、 ワイヤレスネッ トワーク名を選択してダブルクリ ックします。 Step � ： パスワードを入力し、 「 OK」 をクリ ックします。 トラブルシューティ ング PCでWiFi信号は受信できるが、 インターネッ トに接続できない �. WiFi名がワイヤレスルーターのSSIDと同じかどうかを確認します。 �. ワイヤレス信号の強さを確認します。 ワイヤレス信号が弱い場合は、 ワイヤレスルーターの位置 を調整します。 �. ネッ トワークリス トを更新し、 WiFiに再接続します。 �.
  • Page 49 保証 ： この製品は、 材料または製造上の欠陥に対して�年間の限定保証を提供します。 � 保証の詳細については、 下記のURLをご参照ください。 https://www.fs.com/jp/policies/warranty.html 返品/交換 ： 返品及び交換を希望される場合、 方法については下記のURLをご参照く ださい。 https://www.fs.com/jp/policies/day_return_policy.html オンラインリソース その他の技術資料については、 下記のURLをご参照ください。 https://www.fs.com/jp/technical_documents.html FSアプリをダウンロード QRコードを読み取り、 App StoreまたはGoogle PlayストアからFSアプリ をダウンロードしてインス トールできます。 若し くは下記のURLにアクセス して ください。 https://www.fs.com/jp/appdownload.html Q.C. PASSED �� Copyright © 2025 FS.COM All Rights Reserved.
