DESCRIPTION DES COMMANDES

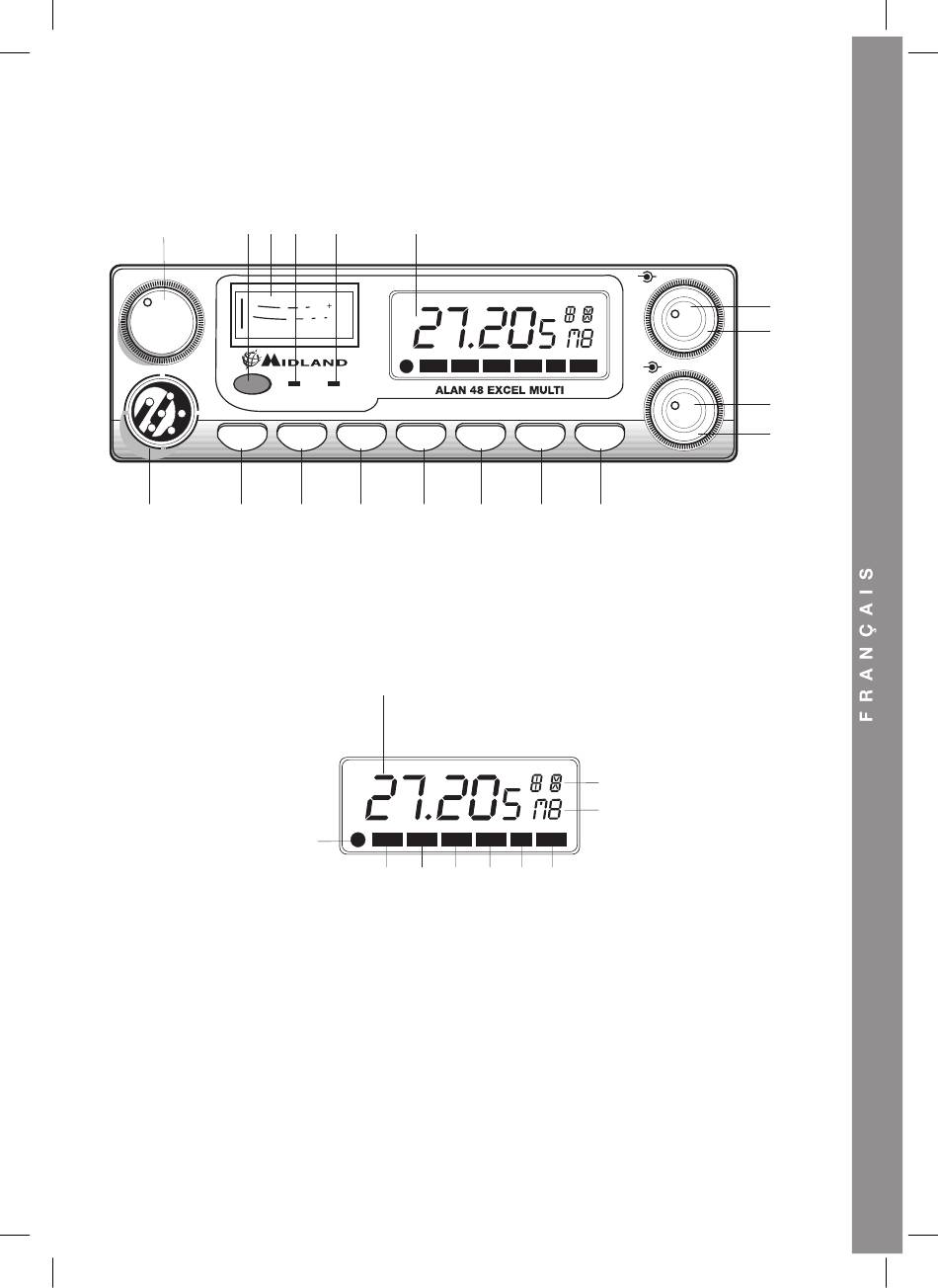

PANNEAU FRONTAL
1 7 3
CH
01
3
0
POWER
MIC
CB/PA
TX
FUNC
2 8
1. Sélecteur canaux: il permet la sélection manuelle des canaux.
2. Prise microphone: insérer la fiche microphone dans cette prise.
3. Indicateur: cet instrument indique l'intensité des signaux en réception et la
puissance de sortie RF de l'émetteur.
4. L'afficheur illuminé multi fonctions
a) Nombre canaux sélectionnés (de 1 à 40) ou fréquence correspondante
b) Activation bouton FUNC
c) ESP : activation suppression dynamique des bruits de fond
d) DW : fonction DUAL WATCH activée
e) EMG : indicateur fonction bloc boîtier et sélecteur activé
f) LOCK : indicateur fonction LOCK activé
g) SCAN : indicateur fonction SCAN activé
h) M1-M2-M3-M4-M5: indicateurs mémoire canaux.
i) Indique la bande de fréquence sélectionnée.
j) Il est visualisé quand la radio transmet en basse puissance (condition qui se
vérifie seulement pour certaines bandes de fréquence – voir le tableau des
bandes)
6 5 4
5 7 9 30
3 5 10
2
F EMG LOW
RX AM FM
M1 M2 M3 M4/LCR
EMG DW SCAN
9 10 11
a
b
EMG LOW ESP
F
e j c
3
VOL
ESP LOCK DW SCAN MIC
M5 N.K.
AM/FM LOCK
12 13 14
i
h
LOCK DW SCAN
f d g
SQ
17
18
RF
16
15
