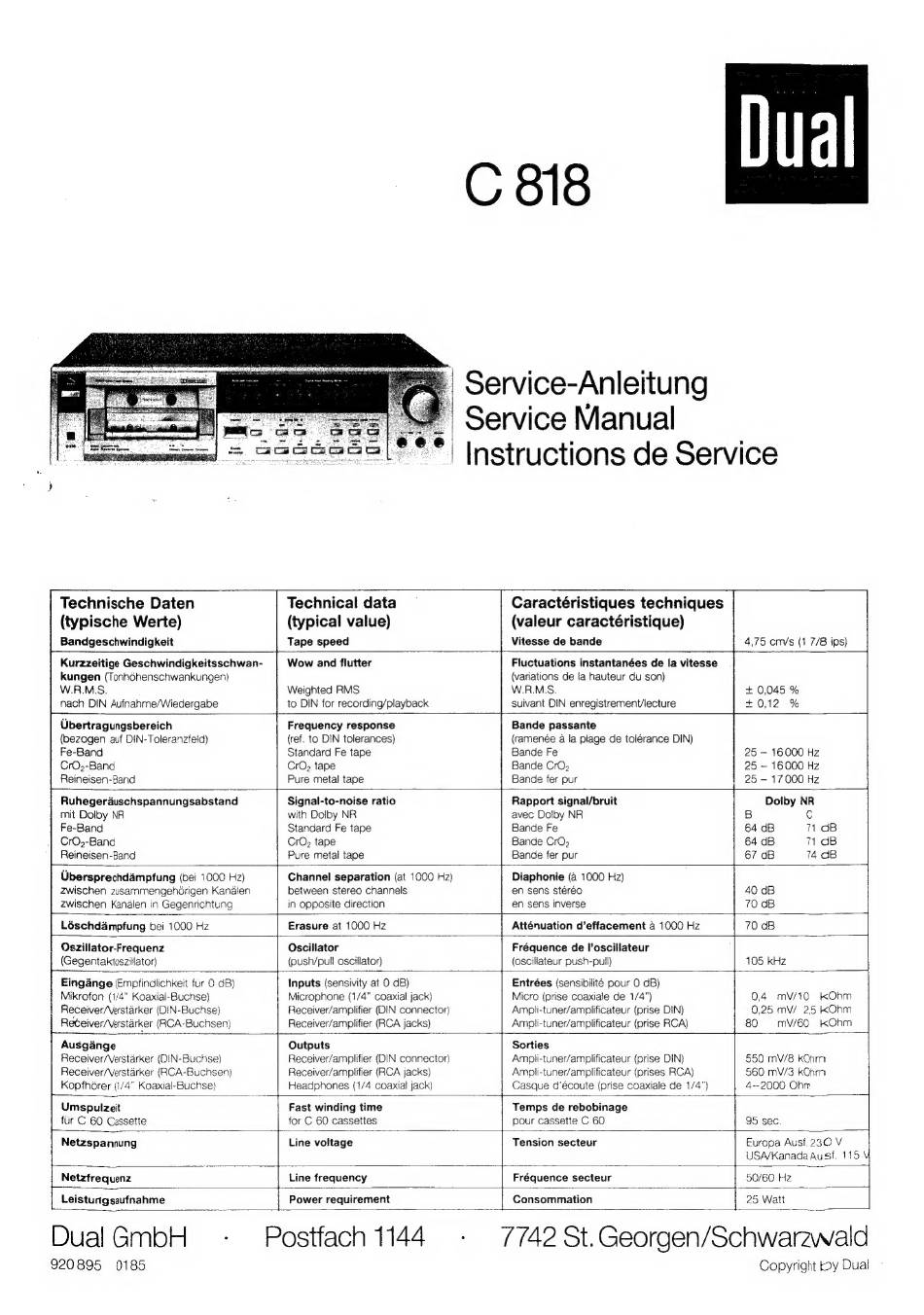

Dual C 818 Service Manual

Technische Daten
(typische Werte)
Bandgeschwindigkeit
Kurzzeitige Geschwindigkeitsschwan-
kungen (Tonhohenschwankungen)
Technical data
(typical value)
Tape speed
Wow and flutter
818
Service-Anleitung
| Service Manual
-* Instructions de Service
Caractéristiques techniques
(valeur caractéristique)
Vitesse de bande
Fluctuations instantanées de la vitesse
(variations de la hauteur du son)
4,75 cm/s (1 7/8 ips)
W.R.M.S. Weighted RMS W.R.M.S. + 0,045 %
nach DIN Aufmahme/Wiedergabe to DIN for recording/playback suivant DIN enregistrementv/lecture +012 %
Ubertragungsbereich Frequency response Bande passante
(bezogen auf DIN-Toleranzfeid) (ref. to DIN tolerances) (ramenée a la plage de tolérance DIN)
Fe-Band Standard Fe tape Bande Fe 25 — 16000 Hz
CrO2-Band CrO> tape Bande CrO, 25 — 16000 Hz
Reineisen-Band Pure metal tape Bande fer pur 25 — 17000 Hz
Ruhegerauschspannungsabstand Signal-to-noise ratio Rapport signal/bruit Dolby NR
mit Dolby NR with Dolby NR avec Dolby NR B C
Fe-Band Standard Fe tape Bande Fe 64 dB 71 OB
CrO2-Band CrO, tape Bande CrOQ; 64 dB 71 dB
Reineisen-Band Pure metal tape Bande fer pur 67 dB 74 cB
Ubersprechdampfung (bei 1000 Hz) Channel separation (at 1000 Hz) Diaphonie (4 1000 Hz)
zwischen zusammengehdrigen Kandalen between stereo channels en sens stéréo 40 dB
Zwischen Kandlen in Gegenrchtung in opposite direction en sens inverse 70 dB |
Léschdampfung bei 1000 Hz Erasure at 1000 Hz Atténuation d'effacement a 1000 Hz 70 dB
Oszillator-Frequenz Oscillator Fréquence de l'oscillateur
(Gegentaktoszillator) (push/pull oscillator) (oscillateur push-pull) 105 kHz
Eingange (Empfindlichkeit fur 0 dB)
Mikrofon (1/4" Koaxial-Buchse}
Receiver/Verstarker (DIN-Buchse)
Reteiver/Verstarker (RCA-Buchsen)
Inputs (sensivity at 0 dB)
Microphone (1/4" coaxial jack)
Receiver/amplifier (DIN connector)
Receiver/amplifier (RCA jacks)
Entrées (sensibilité pour O dB)
Micro (prise coaxiale de 1/4")
Ampli-tuner/amplificateur (prise DIN)
Ampli-tuner/amplificateur (prise RCA)
0,4 mvV/10 KOhm
0,25 mV/ 25 KOhm
80 mvV/60 KOhm
Ausgange
Receiver/Verstarker (DIN-Buchse)
Receiver/Verstarker (RCA-Buchsen)
Outputs
Receiver/amplifier (DIN connector}
Receiver/amplifier (RCA jacks)
Sorties
Ampli-tuner/amplificateur {prise DIN}
Ampli-tuner/amplificateur (prises RCA}
550 mV/8 kOhm
560 mV/3 kOhm
Kopfhorer (1/4" Koaxial-Buchse) Headphones (1/4 coaxial jack) Casque d'écoute (prise coaxiale de 1/4") I 4~—2000 Ohm
Umspulzeit Fast winding time Temps de rebobinage
fur C 60 Cassette for C 60 cassettes pour cassette C 60 95 sec.
Netzspannung Line voltage Tension secteur Europa Ausf. 230 V
USA/Kanada Ausf. 115
Netzfrequenz Line frequency Fréquence secteur 50/60 Hz
Leistungsaufnahme Power requirement Consommation | 25 Watt
Dual GmbH -
920895 0185
Postfach 1144
7742 St. Georgen/Schwarzwald
Copyright by Dua
