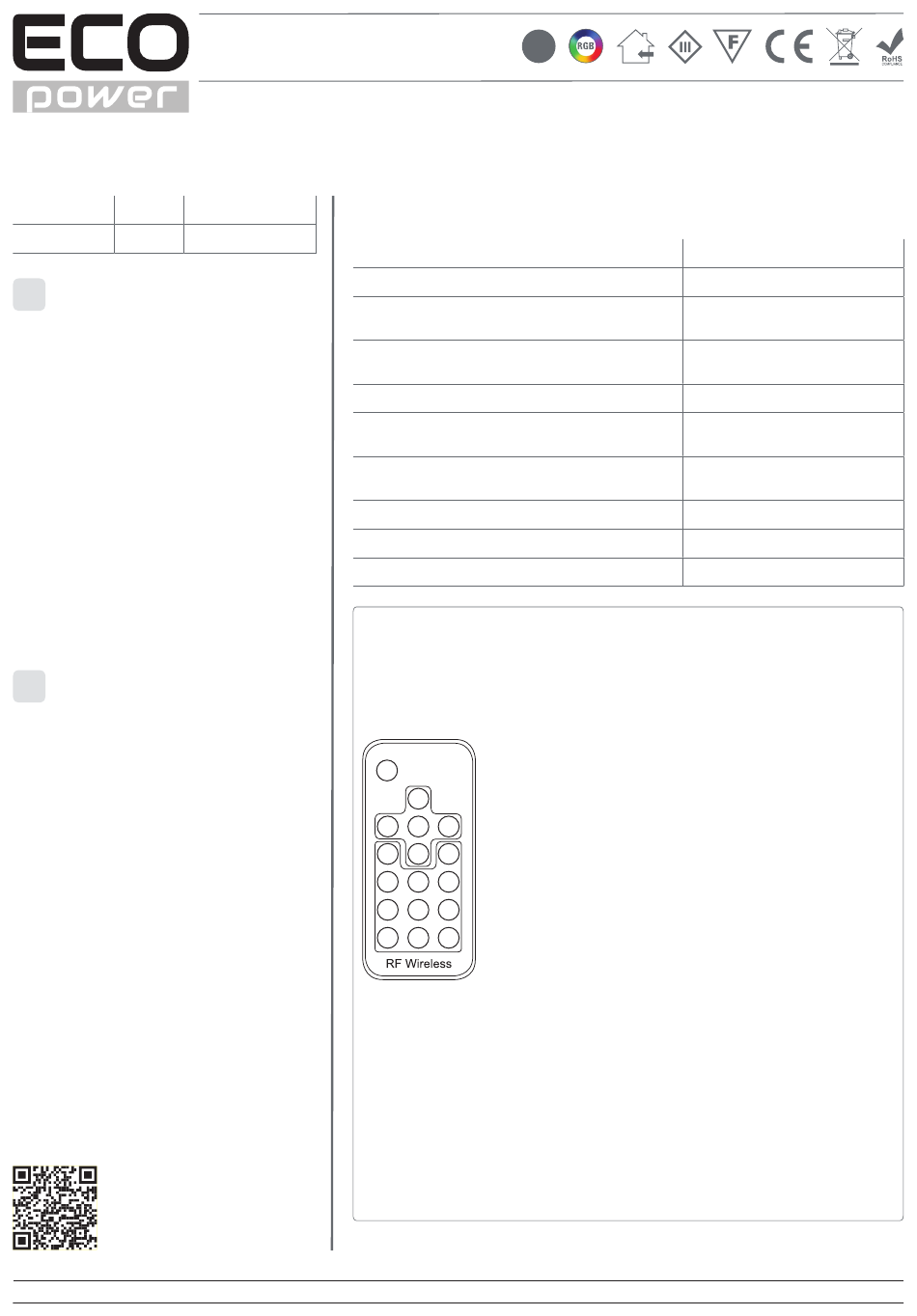

ECO POWER CTR002 Installation Instructions

Centralina/Controller
Modello/Model Watt
CTR002 30-144W 5-24Vdc
IT
ATTENZIONE
- Si raccomanda che l'installazione del sistema
di regolazione sia realizzata da personale
tecnico specializzato.
- Non alimentare i componenti del sistema
di controllo prima della completa installazione,
in conformità con le indicazioni nella presen-
te scheda tecnica.
- I sistemi di regolazione di questa serie sono
destinati solo al montaggio all'interno.
- Nell'eseguire i collegamenti è molto impor-
tante che vengano rispettate le specifiche
tecniche della tabella riportata a lato,
soprattutto la potenza massima ammessa
per un canale.
- Se notate una riduzione della sensibilità dei
pulsanti devono essere cambiate le batterie
del telecomando.
EN
WARNING
- It is recommended that the adjustment
system be installed by specialized techni-
cal personnel.
- Do not turn on the power supply for the
components of this dimmer, before the
complete installing of it, in accordance
with the indications from the data sheet.
- The dimmers from these series are desig-
ned to be mounted only in the interior.
- When you realize the connections, it is
very important to take care at the indica-
tions from the above table, especially at
the maximum power for one channel.
- When you find that the buttons are not
sensitive, please change the batteries.
info@ecopowereurope.it
ISTRUZIONI PER L'INSTALLAZIONE/INSTALLATION INSTRUCTIONS
Alimentazione/Input
Caratteristiche tecniche/Technical features
Codice prodotto/Code of the product
Tensione di entrata/Input voltage
Alimentazione telecomando
Remote control power supply
Corrente di uscita per canale
Output current-channel
Potenza per canale/Output power-channel
Temperatura di lavoro
Ambient working temperature
Raggio di funzionamento telecomando
Remote control efficient distance
Dimensioni/Dimensions
- Effettuare il collegamento del carico (il modulo o la striscia LED RGB) al morsetto di uscita
- All'accensione del sistema, verrà utilizzata l'ultima impostazione utilizzata.
- Se necessario si può abbinare un nuovo telecomando alla centralina o programmare
Standards:
IP20
- Controller
- Telecomando/Remote control
Modo d'uso/Usage
del controller, seguendo lo schema, nel modulo anodo (positivo) comune.
First you have to connect the load (module or RGB LED strip) to the output of the controller,
according to the wiring diagram, common anode (plus) mode.
- Funzioni del telecomando/remote controller function:
1
Button 1, acceso-spento/on-off
2
Button 2, passaggio a programma successivo/switch to next mode
Button 3, diminuzione della velocità/decrease speed
3 4 5
Button 4, demo delle 20 modalità/demo of the 20 functions
6 7 8
Button 5, aumento della velocità/increase speed
Button 6, passaggio a colore successivo/switch to next color
9 11 10
Button 7, passaggio a programma successivo/switch to previous mode
Button 8, aumento della luminosità/increase brightness
12 13 14
Button 9, passaggio a colore precedente/switch to previous color
15 16 17
Button 10, diminuzione della velocità/decrease speed
Button da 11 a 17, colori predefiniti/defaults colors
The previous settings will be resumed while power on again.
l'attuale con la centralina in dotazione. Per effettuare l'abbinamento, spegnere la
centralina per almeno 5 secondi quindi riaccenderla. Premere entro 5 secondi i pulsanti
3 e 5 assieme. Dopo questa operazione il telecomando è abbinato alla centralina.
If necessary you can combine a new remote control with the control unit or program
the current one with the control unit supplied. To carry out the pairing, switch off the
control unit for at least 5 seconds and then switch it on again. Press the buttons within
5 seconds 3 and 5 together. After this operation the remote control is combined with
the control unit.
EN61347-2-13, EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547, EN 62384
CTR002
5-24Vdc
Battery type CR2025
2Ax3CH
10-48W
-20~+60°C
>15m
LxWxH
46x12.7x4.9mm
40x6.5x86mm
www.ecopowereurope.it
