ECO POWER CTR001 Quick Start Manual

Centralina/Controller
Modello/Model Watt
CTR001 90W
IT
ATTENZIONE
- Si raccomanda che l'installazione del sistema di
regolazione sia realizzata da personale tecnico
specializzaro.
- Non alimentare i componenti del sistema
di controllo prima della completa instal-
lazione, in conformità con le indicazioni
nella presente scheda tecnica.
- I sistemi di regolazione di questa serie sono
destinati solo al montaggio all'interno.
- Nell'eseguire i collegamenti è molto
importante che vengano rispettate le
specifiche tecniche della tabella riportata
a lato, soprattutto la potenza massima
ammessa per un canale.
- Quando cambiate le batterie del telecomando
non toccate l'anello di regolazione per non
influirne la sensibilità.
- Utilizzate il telecomando per minimo 3 secon-
di dopo il cambio delle batterie.
- Se notate una riduzione della sensibilità
dell'anello dei colori devono essere cambiate
le batterie del telecomando.
EN
WARNING
- We recommend that the installation of
this dimmer to be perform by technical
professional personal.
- Do not turn on the power supply for the
components of this dimmer, before the
complete installing of it, in accordance
with the indications from the data sheet.
- The dimmers from these series are desig-
ned to be mounted only in the interior.
- When you realize the connections, it is
very important to take care at the indica-
tions from the above table, especially at
the maximum power for one channel.
- Please don't touch or press the ring con-
trol while loading the batteries to protect
his sensitiveness.
- Use the remote control 3 seconds after
the batteries are loaded.
- When you find that the ring control is not
sensitive, please change the batteries.
info@ecopowereurope.it
ISTRUZIONI PER L'INSTALLAZIONE/INSTALLATION INSTRUCTIONS
Alimentazione/Input
Caratteristiche tecniche/Technical features
12Vdc
Standards:
IP20
Codice prodotto/Code of the product
Tensione di entrata/Input voltage
Alimentazione telecomando
Remote control power supply
Corrente di uscita per canale
Output current-channel
Potenza per canale/Output power-channel
Temperatura di lavoro
Ambient working temperature
Raggio di funzionamento telecomando
Remote control efficient distance
Dimensioni/Dimensions
- Controller
- Telecomando/Remote control
Modo d'uso/Usage
-Effettuare il collegamento del carico (il modulo o la striscia LED)
al morsetto di uscita del controller, seguendo lo schema, anodo
(positivo) comune.
-First you have to connect the load (module or LED strip)
to the output of the controller, according to the wiring diagram,
common anode (plus).

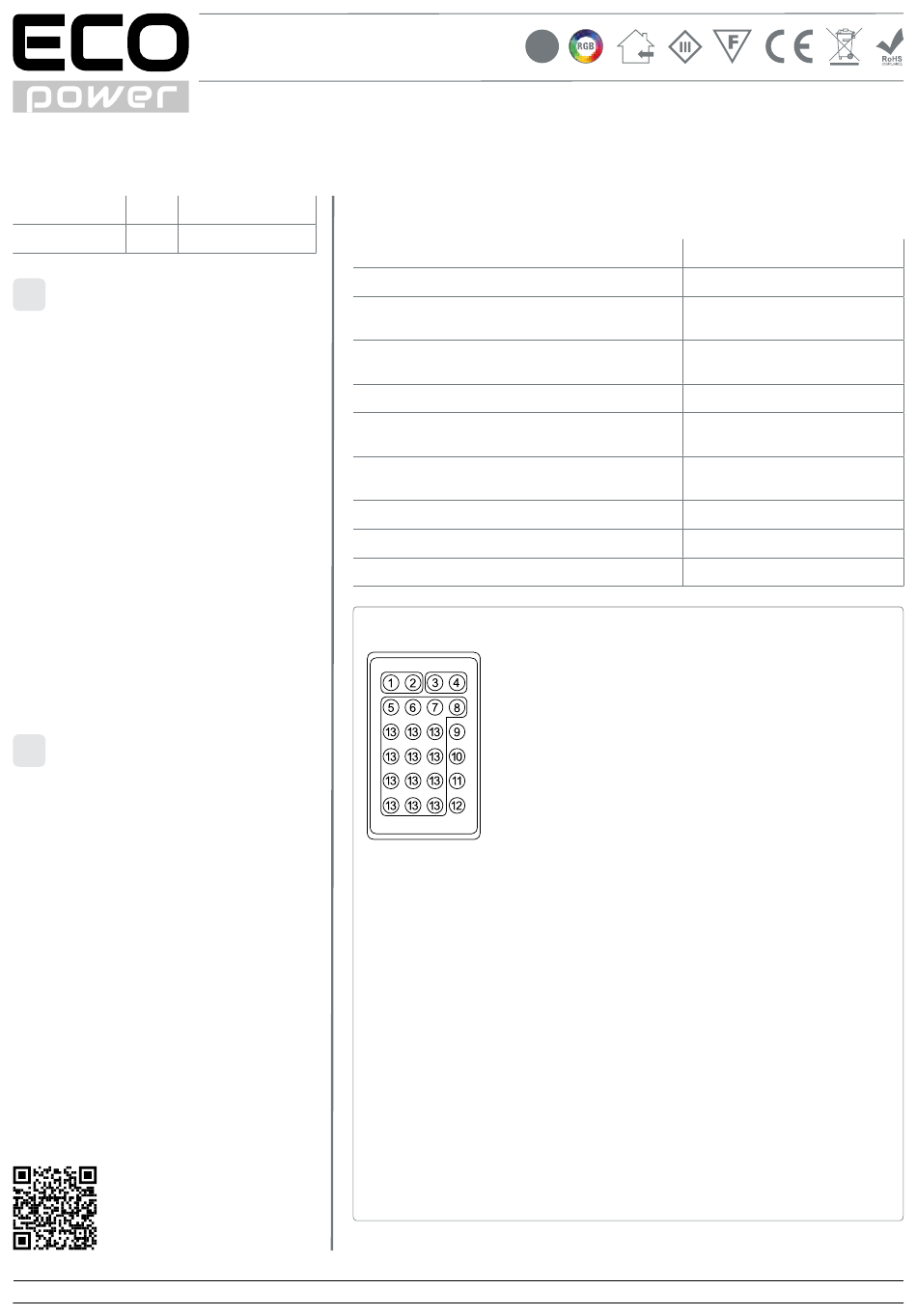

-Funzioni dei pulsanti del telecomando sono:
Pulsante 1 (aumento della luminosità);
Pulsante 2 (diminuzione della luminosità);
Pulsante 3 (spento);
Pulsante 4 (acceso); Pulsante 5 (colore rosso);
Pulsante 6 (colore verde); Pulsante 7 (colore blu);
Pulsante 8 (colore bianco); Pulsante 9 (modalità flash); Pulsante 10 (modalità strobe);
Pulsante 11 (modalità fade); Pulsante 12 (modalità smooth);
Pulsante 13 (sfumature di colore preimpostate).
-Remote controller functions are:
Button 1 (increase brightness); Button 2 (decrease brightness);
Button 3 (off); Button 4 (on); Button 5 (red color); Button 6 (green color);
Button 7 (blue color); Button 8 (white color); Button 9 (flash mode);
Button 10 (strobe mode); Button 11 (fade mode); Button 12 (smooth mode);
Button 13 (preset color shades).
- All'accensione del sistema, verrà utilizzata l'ultima impostazione utilizzata.
- The previous settings will be resumed while power on again.
EN 61347-2-13, EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547, EN 62384
CTR001
12Vdc
Battery type CR2025
2.5A
90W
-20~+60°C
<2,5m
LxWxH
35x60x20mm
50x85x5mm
