AKSO COR Max Instruction Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
MANUAL DE INSTRUÇÕES
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the COR Max and is the answer not in the manual?

Questions and answers

Related Manuals for AKSO COR Max

Summary of Contents for AKSO COR Max

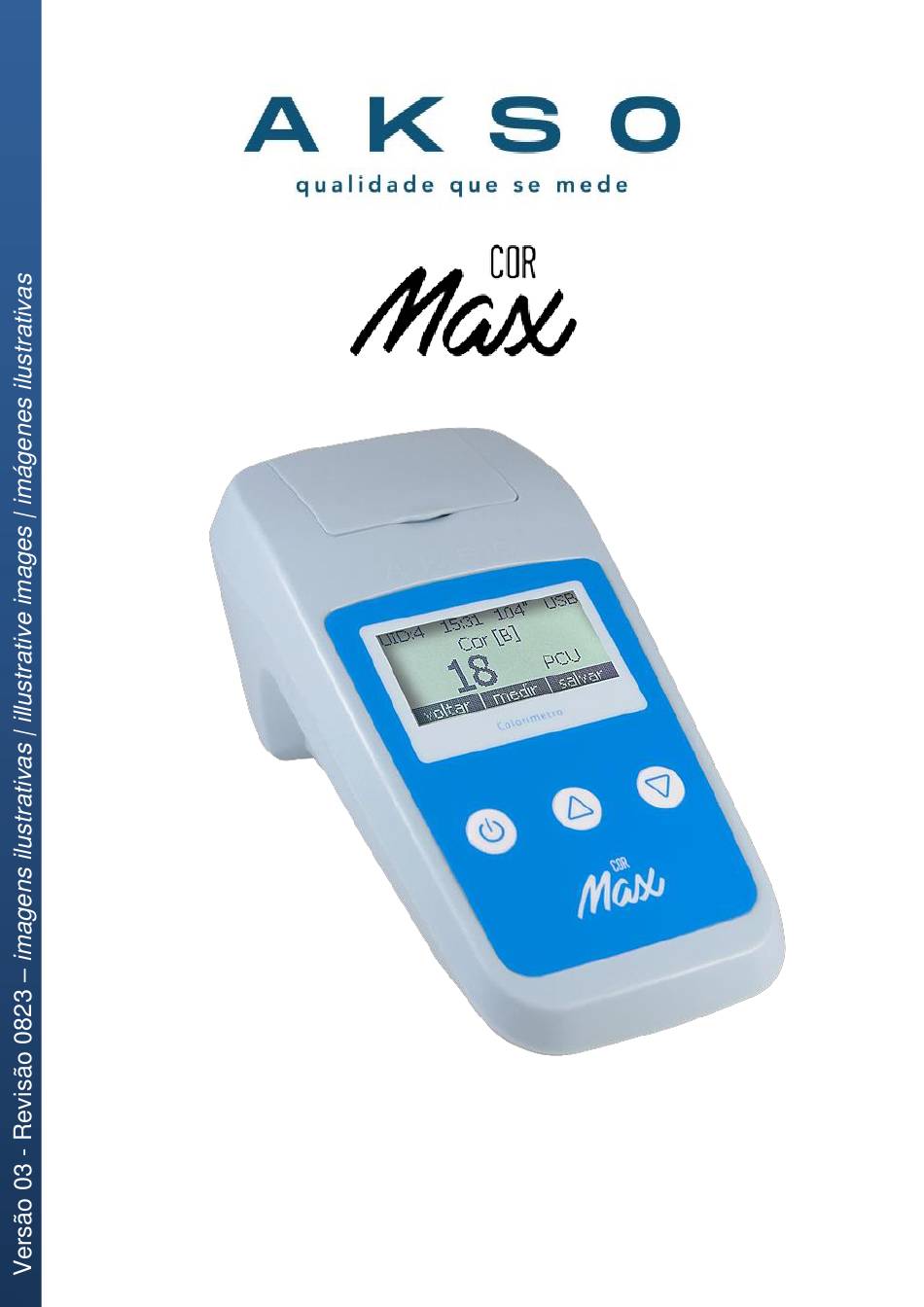

  • Page 1 MANUAL DE INSTRUÇÕES INSTRUCTION MANUAL MANUAL DE INSTRUCCIONES...

  • Page 3: Table Of Contents

    ÍNDICE - PORTUGUÊS ESPECIFICAÇÕES ..................... 4 ACESSÓRIOS ......................4 APRESENTAÇÃO ...................... 5 INSTRUÇÕES DE OPERAÇÃO ................. 6 LIGAR / DESLIGAR ......................6 MEDIÇÃO ........................6 AJUSTE ........................... 7 FUNÇÕES ADICIONAIS ..................... 9 MEMÓRIA INTERNA ....................... 9 CONFIGURAÇÕES ....................10 MANUTENÇÃO ......................12 CONTENTS - ENGLISH SPECIFICATIONS ....................

  • Page 4: Especificações

    - Método de medição baseado no método colorimétrico Platina-cobalto IMPORTANTE: 1uH = 1PT-CO = 1PCU 2. ACESSÓRIOS Itens que acompanham o Cor Max: - 2 cubetas para medição (15mL) - 1 cubeta com água ultrapura para zeramento (0PCU) - 1 seringa para coleta...

  • Page 5: Apresentação

    3. APRESENTAÇÃO VISTA SUPERIOR Tampa de medição Seta para alinhamento Compartimento de medição Visor Tampa do compartimento da bateria (embaixo) Botão On-Off Botão ▼ Botão ▲ Conexão USB (lateral) Imagem meramente ilustrativa VISOR LCD Identificação da Tempo para amostra - SID desligamento Identificação do Horário...

  • Page 6: Instruções De Operação

    ATENÇÃO: NUNCA UTILIZE bateria e o adaptador AC/DC ao MESMO TEMPO no instrumento, isto pode ocasionar danos irreversíveis ao circuito!  Para ligar o Cor Max, pressione brevemente o botão On-Off e aguarde pela inicialização;  Para desligar, no menu inicial, mantenha pressionado o botão On-Off. Aparecerá...

  • Page 7: Ajuste

    19) Após a medição, descarte a amostra analisada e lave a cubeta com água destilada (ou deionizada), evitando acúmulo de resíduos ou coloração na cubeta. AJUSTE O Cor Max pode ser ajustado em 5 pontos, respeitando a seguinte sequência: 0PCU  20PCU  100PCU  300PCU  500PCU IMPORTANTE! O ajuste deve ser efetuado apenas quando houver evidências de desvios...
  • Page 8 10) Com cuidado, feche a tampa de medição do Cor Max; 11) Para iniciar a leitura e ajuste, pressione o botão Medir. O instrumento iniciará o procedimento de análise do padrão inserido;...

  • Page 9: Funções Adicionais

    5. FUNÇÕES ADICIONAIS MEMÓRIA INTERNA O Cor Max armazena até 1000 registros na memória interna, sendo que é possível visualizar diretamente pelo medidor os últimos 50 registros armazenados. Para visualizar os demais registros da memória interna, realize o download de dados em um computador.

  • Page 10: Configurações

    6. CONFIGURAÇÕES ACESSO Para acessar as funções adicionais, com o instrumento ligado, navegue até a opção Configs utilizando os botões ▲ e ▼ e pressione brevemente Entrar; Para retornar, mantenha pressionado o botão On-Off ou selecione no menu a opção Voltar. ...
  • Page 11 6. CONFIGURAÇÕES  Stand by: Ajusta o tempo para desligamento automático e/ou ativação do modo OFF - always on (quando alimentado via USB)  Utilize os botões ▲ e ▼ para alternar entre as opções OFF, 30s, 45s, 60s, 90s e 120s; ...

  • Page 12: Manutenção

    Cor Max;  Evite quedas e/ou choques mecânicos, pois podem ocasionar danos irreversíveis ao instrumento;  Proteja o Cor Max de respingos d’água, a fim de evitar à entrada de umidade no circuito e danos ao instrumento. Cubetas ...
  • Page 13 7. MANUTENÇÃO DESCARTE DE BATERIAS E ELETRÔNICOS Este produto contém bateria e componentes eletrônicos. Não os elimine com outros resíduos domésticos comuns. Entregue- os no ponto de coleta apropriado conforme orientações locais. Importante: o descarte correto de eletrônicos e baterias evita consequências negativas para...
  • Page 14 AKSO PRODUTOS ELETRÔNICOS ● www.akso.com.br vendas@akso.com.br (51) 3406 1717 Acesse a página do produto no site da Akso e verifique se a versão do seu manual está atualizada.

  • Page 15: Specifications

    - Measurement method based on platinum-cobalt colorimetric method IMPORTANT: 1uH = 1PT-CO = 1PCU 2. ACCESSORIES Items that comes with Cor Max: - 2 glass cuvettes (15mL) - 1 cuvette with ultrapure water for zeroing (0PCU) - 1 syringe for collection...

  • Page 16: Presentation

    3. PRESENTATION UPPER VIEW Measuring cap Alignment mark Measuring compartment Display Battery cap (behind view) On-Off button Button ▼ Button ▲ USB connection (side view) Imagem meramente ilustrativa LCD DISPLAY Sample ID - SID Time to shutdown Hour User ID - UID Parameter Measurement value Measurement unit...

  • Page 17: Operating Instructions

    May cause irreversible damage to the device.  To turn on Cor Max, press briefly the On-Off button and wait for initialization.  To turn off, on the home menu, hold on the On-Off button. The message Turn off device? will appear, press Yes button to confirm.

  • Page 18: Adjust

    (or deionized) water, avoiding accumulation of residues or coloring in the cuvette. ADJUST Cor Max can be adjusted in 5 points, respecting the following sequence: 0PCU  20PCU  100PCU  300PCU  500PCU IMPORTANT! Adjustment should only be performed when there is evidence of significant deviations that are above the accuracy of the instrument.
  • Page 19 10) Carefully close Cor Max’s measurement lid; 11) To start reading and adjusting, press the Read button. The instrument will start the analysis procedure of the inserted standard;...

  • Page 20: Additional Functions

    5. ADDITIONAL FUNCTIONS INTERNAL MEMORY Cor Max stores up to 1000 records in the internal memory, it is possible to view the last 50 records stored directly in the instrument. To view the others records in the internal memory, it is necessary to download the data to a computer.

  • Page 21: Settings

    6. SETTINGS ACESS To acess the settings, turn on the instrument, browse to the Settings option using ▲ and ▼ buttons and press briefly Enter. To return, hold on the On-Off button and select in the menu the Back option and press Enter button.
  • Page 22 6. SETTINGS  Stand by: Adjust the time to the automatic shutdown and/or activation of OFF – Always on (when powered by USB).  Use the ▲ and ▼ buttons to switch between OFF, 30s, 45s, 60s, 90s and 120s options; ...

  • Page 23: Maintenance

    Cor Max circuit;  Avoid falls and/or mechanical shocks, as they may cause irreversible damage to the instrument;  Protect the Cor Max from splashing water in order to prevent moisture from entering the circuit and damaging the instrument. Cuvettes ...
  • Page 24 7. MAINTENANCE BATTERY AND ELECTRONICS DISPOSAL This product contains a battery and electronic components. Do not dispose of them with other common household waste. Please deliver them to the designated collection point as per local guidelines. Important: Proper disposal of electronics and batteries prevents negative consequences for the environment and, consequently, for human health! For more information about the service and/or waste disposal...
  • Page 25 AKSO PRODUTOS ELETRÔNICOS ● www.akso.com.br vendas@akso.com.br (51) 3406 1717 Go to the product page on the Akso website and check if your manual version is up to date.

  • Page 26: Especificaciones

    - Método de medición basado en el método colorimétrico Platina-cobalto IMPORTANTE: 1uH = 1PT-CO = 1PCU 2. ACCESSORIOS Artículos que acompañan al Cor Max: - 2 cubetas para medición (15mL) - 1 cubeta con água ultrapura para puesta a cero (0PCU) - 1 jeringa para colección...

  • Page 27: Presentación

    3. PRESENTACIÓN VISTA SUPERIOR Tapa de medición Flecha de alineación Compartimiento de medición Pantalla Tapa do compartimiento de batería (abajo) Botón On-Off Botón ▼ Botão ▲ Conexión USB (lateral) Imagem meramente ilustrativa PANTALLA LCD Tiempo de apagado Identificación de muestra - SID automático Identificación de Horário...

  • Page 28: Instrucciones De Operación

    ATENCIÓN: NUNCA USES batería y el adaptador AC/DC al MISMO TIEMPO en el instrumento, esto puede ocasionar daño irreversible al circuito!  Para encender el Cor Max, presione brevemente el botón On-Off y esperar a la inicialización;  Para apagar, en el menu inicial, mantener presionado el botón On-Off.

  • Page 29: Ajuste

    (o desionizada), evitando la acumulación de residuos o coloración en la cubeta. AJUSTE El Cor Max puede ser ajustado en 5 puntos, respetando la siguiente secuencia: 0PCU  20PCU  100PCU  300PCU  500PCU ¡IMPORTANTE! El ajuste solo debe realizarse cuando hay evidencia de desviaciones significativas que están por encima de la precisión del instrumento.
  • Page 30 10) Con cuidado, cierre la tapa de medición del Cor Max; 11) Para iniciar la lectura y ajuste, presione el botón Medida. El instrumento iniciará...

  • Page 31: Funciones Adicionales

    5. FUNCIONES ADICIONALES MEMORIA INTERNA El Cor Max almacena hasta 1000 registros en su memoria interna, y és posible ver directamente por el medidor los ultimos 50 registros almacendos. Para ver los otros registros en la memoria interna, es necesario descargar los datos a una computadora.

  • Page 32: Configuraciones

    6. CONFIGURACIONES ACESSO Para accedar a las configuraciones, con el instrumento encendido, navegue a la opción Configs usando los botones ▲ y ▼ y presione brevemente Entrar; Para regresar, mantenga presionado el botón On-Off o seleccione la opción Atras al final del menu y presione el botón Entrar. ...
  • Page 33 6. CONFIGURACIONES  Stand by: Ajusta el tiempo para apagado automático y/o la activación del modo OFF – Always on (cuando se alimenta a través de USB).  Use los botones ▲ y ▼ para cambiar entre las opciones OFF, 30s, 45s, 60s, 90s e 120s;...

  • Page 34: Mantenimiento

    1) Debajo del Cor Max, quite el tornillo de fijación de la tapa, utilizando un destornillador Philips; 2) Desenganche la cubierta del instrumento con cuidado;...
  • Page 35 7. MANTENIMIENTO DISPOSICIÓN DE BATERÍAS Y DISPOSITIVOS ELECTRÓNICOS Este producto contiene batería componentes electrónicos. No los deseche junto con otros residuos domésticos comunes. Llévelos al punto de recolección adecuado siguiendo las indicaciones locales.. Importante: Importante: La correcta disposición de los dispositivos electrónicos y las baterías evita consecuencias negativas para el medio ambiente y, por ende, para la salud humana.
  • Page 36 AKSO PRODUTOS ELETRÔNICOS ● www.akso.com.br vendas@akso.com.br (51) 3406 1717 Accede a la página del produto en el sítio web de Akso y averigüa si la versión de su manual esta actualizada.
