Thank you for purchasing our Studio Designs, Inc.
Gracias por comprar nuestro mueble Studio Designs, Inc.
Merci d'avoir acheté un meuble Studio Designs, Inc.

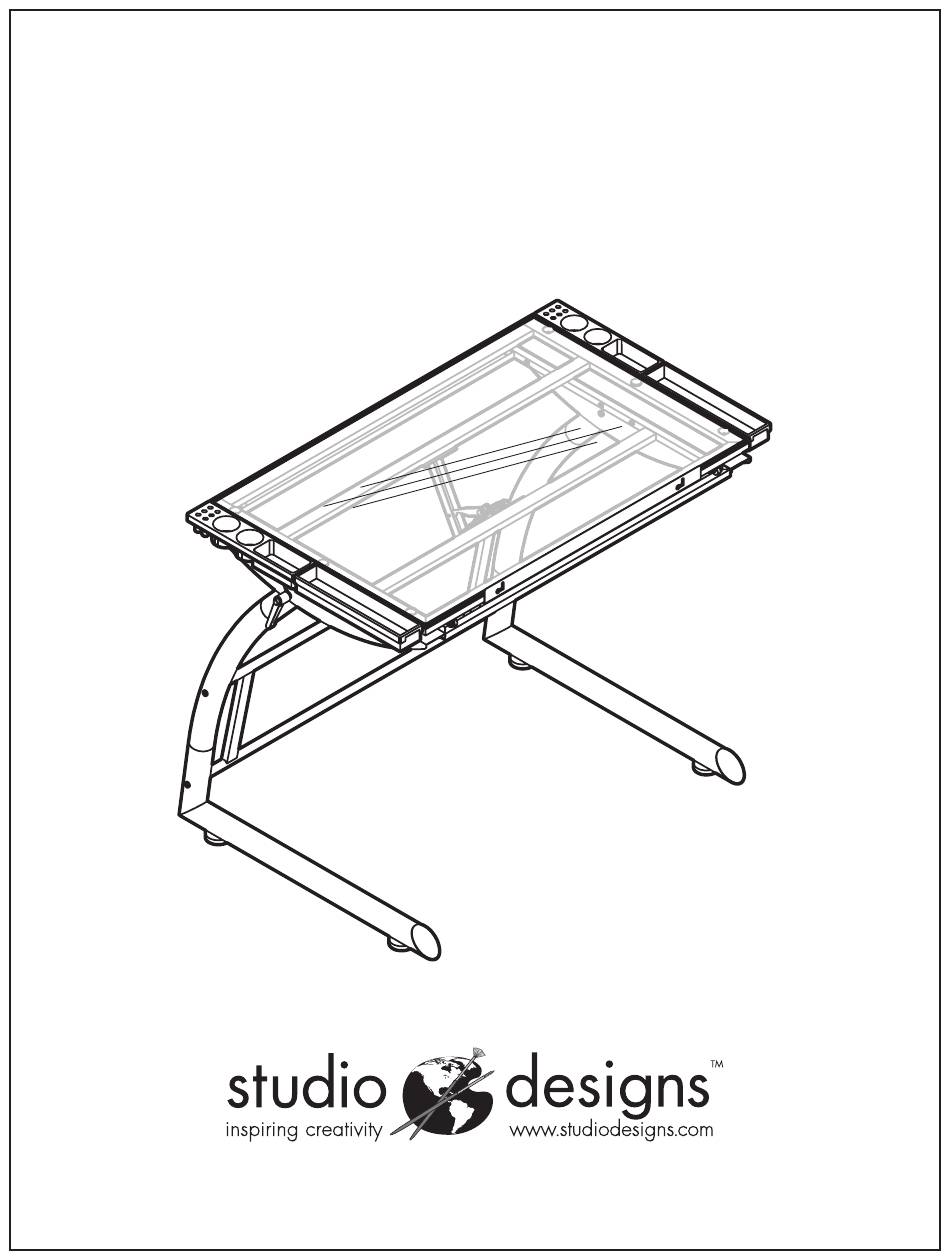

TRIFLEX DRAWING TABLE
#10089 Silver/Blue Glass • Plateado/Vidrio Azul • Argenté/Verre Bleu
Office: 562.942.0492
Product Support Line: 866.942.0492
Rev. 8.19.2016
Advertisement
Related Manuals for Studio Designs TRIFLEX 10089
Summary of Contents for Studio Designs TRIFLEX 10089
- Page 1 Thank you for purchasing our Studio Designs, Inc. Gracias por comprar nuestro mueble Studio Designs, Inc. Merci d’avoir acheté un meuble Studio Designs, Inc. TRIFLEX DRAWING TABLE #10089 Silver/Blue Glass • Plateado/Vidrio Azul • Argenté/Verre Bleu Office: 562.942.0492 Product Support Line: 866.942.0492...
- Page 2 ASSEMBLY INSTRUCTIONS - IMPORTANT: Carefully unpack and identify each component before attempting to assemble. Refer to parts list. Please take care when assembling the unit and always set the parts on a clean, soft surface. Screwdriver required for assembly. If you require any assistance with assembly, parts, or information on other products, please visit our website: www.studiodesigns.com or call or write us.
- Page 3 PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QTY / CANT/ QTÉ PICTURE / DIBUJO / IMAGE 1. Left Leg Pata Izquierda Jambe Gauche 2. Right Leg Pata Derecha Jambe Droite 3. Left Tilt Bracket Soporte de Inclinación Izquierdo Support pour Inclinaison Gauche 4.
- Page 4 PARTS LIST / LISTA DE PARTES / LISTE DES PIÈCES DÈTACHÉES DESCRIPTION / DESCRIPCIÓN / DESCRIPTION QTY / CANT/ QTÉ PICTURE / DIBUJO / IMAGE 10. Handle Manija Poignée 11. Lift Mechanism Mecanismo de Elevación Mécanisme de Levage 12. Allen Bolt - 1/4" x 2-1/2" Perno Allen - 6mm x 63mm Boulon Allen - 6mm x 63mm 13.
- Page 5 Install Washer (19) between (3) and (1). Install Washer (19) between (4) and (2). Instale Arandela (19) entre (3) y (1). Instale Arandela (19) entre (4) y (2). Installer Rondelle (19) entre (3) et (1). Installer Rondelle (19) entre (4) et (2). Do not tighten any bolt until step 6.
- Page 6 Leave Bolts (16) slightly loose. Deje Pernos (16) ligeramente sueltos. Laissez Boulons (16) un peu lâche. Triflex Drawing Table...
- Page 7 Caution: Use two people. Precaución: Use dos personas. Précaution: Utilisez deux personnes. Fully tighten all Bolts from steps 1-6. Apriete todos los Pernos de pasos 1-6. Serrer tous les Boulons des étapes 1-6. Triflex Drawing Table...
-
Page 8: Limited Warranty
GARANTIE LIMITÉE Studio Designs (la « Compagnie ») garantit à l’acheteur original que ce produit sera exempt de tout défaut de fabrication et matériel s’il est utilisé à la maison et dans des conditions d’exploitation normales, tel que décrit à la présente. La Compagnie réparera ou remplacera, à...
