Summary of Contents for Wattsun WDK3000

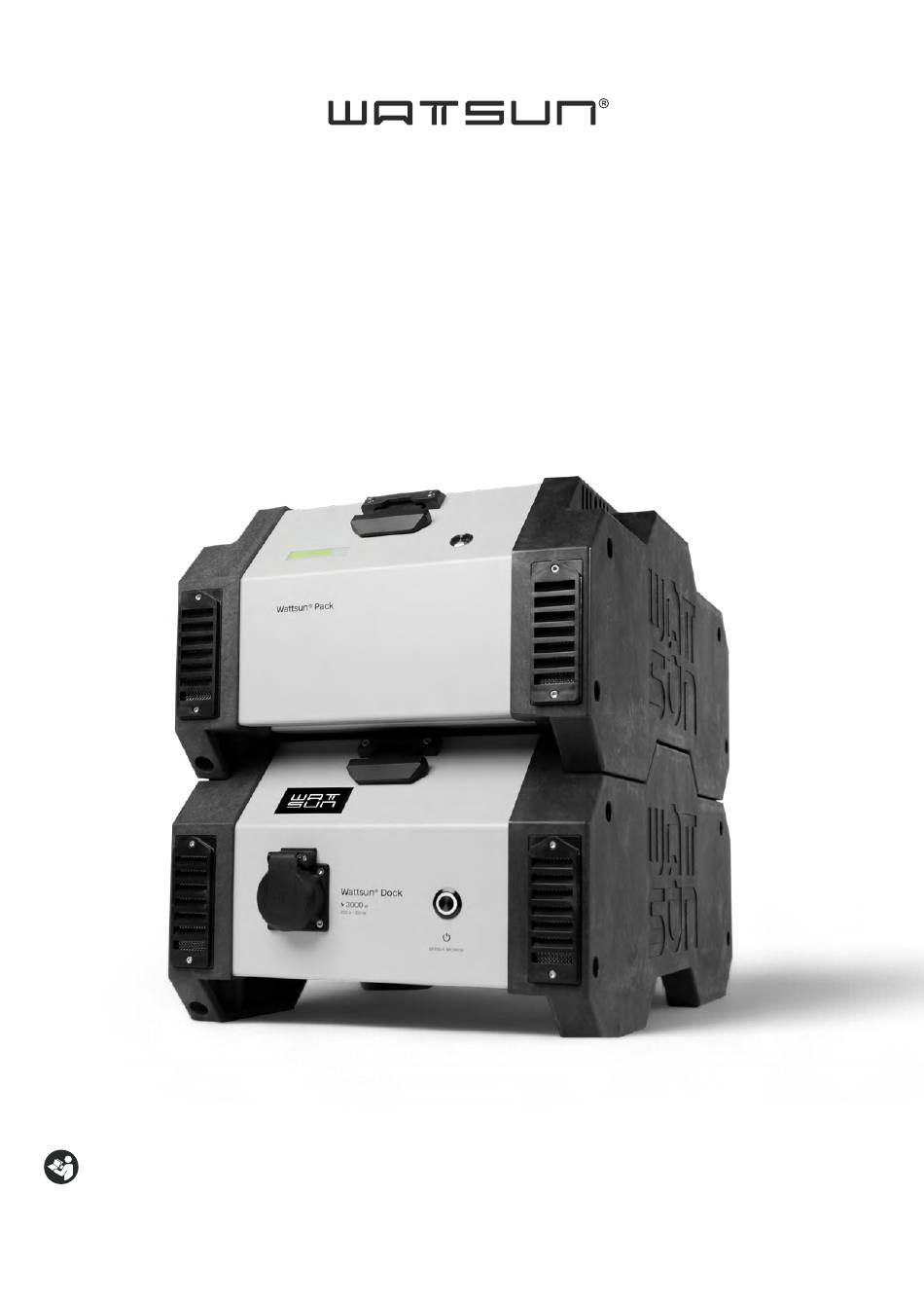

  • Page 1 Wattsun® Dock Wattsun® Pack NL - Handleiding WDK3000 EN - Instruction manual WPK3000...

  • Page 2: Table Of Contents

    Gefeliciteerd met de aanschaf van dit Wattsun-product. Bij technische vragen kun je contact opnemen met de klantenservice. Mail je vraag naar hello@wattsun.net. Kijk voor meer informatie op www.wattsun.net, of scan onderstaande QR-code. Inhoudsopgave Algemene veiligheidswaarschuwingen Leer je Wattsun® Dock en Pack kennen...
  • Page 3 Congratulations on your purchase of this Wattsun product. For technical queries, please contact customer support. Mail your questions to hello@wattsun.net. For more information, visit www.wattsun.net or scan the QR code below. Table of contents General safety regulations Get to know your Wattsun® Dock and Pack...

  • Page 4: Algemene Veiligheidswaarschuwingen

    Bewaar deze instructies bij het apparaat. Geen enkele garantie wordt gegeven bij het gebruik of onderhoud van de Wattsun Dock en Pack 3000 in strijd met, dan wel niet-conform de veiligheidsvoorschriften en instructies in deze handleiding.
  • Page 5 Waarschuwing voor gevaar. Gevaarlijke elektrische spanning. Om het risico van letsel te verminderen, dient de gebruiker de gebruikershandleiding te lezen en ter kennis te nemen. Gooi de Wattsun Dock en Pack niet bij het huisvuil. Aan en uit-drukknop (4 sec.) Gelijkstroom Wisselstroom...

  • Page 6: Leer Je Wattsun® Dock En Pack Kennen

    Leer je Wattsun® Dock en Pack kennen Wattsun Dock 1. 230 V / 110 V stopcontact met beschermingsklepje. 2. OLED-display 3. Aan/uit-drukknop (houd 4 seconden ingedrukt om de Dock te starten) 4. + / - contacten van de batterij 5. Draagband 6.
  • Page 7 1. LED-bar 2. Drukknop 3. Geïntegreerd handvat voor dragen met twee handen 4. Draagband 5. Oog voor kabelslot 6. Uitlaat ventilatierooster 7. Laadpoort met klep voor laden met de Wattsun Charger 360 of 600 8. Inlaat ventilatierooster 7 - Nederlands...

  • Page 8: Hoe Werkt Het

    Hoe werkt het? Wattsun Dock De Dock is de basis van de Wattsun Stack. Plug je stekker in en je bent direct voorzien van stroom. Op een handig display is alle belangrijke informatie in één oogopslag te zien. Wattsun Pack Heb je meer capaciteit nodig? Stapel een Pack boven op een Dock.
  • Page 9 Installeren • Draag de Wattsun met beide handen aan de geïntegreerde grepen of met één hand aan de draagband. • Plaats de Wattsun stabiel op een veilige plek en stevige ondergrond. Aansluiten • Houd de aan/uit-drukknop vier seconden ingedrukt. • Plug de stekker van je elektrische apparaat in het 230V-stopcontact.

  • Page 10: Hoe Werkt Het Laden

    Main input (230 Vac) Disconnect de DC-connector Gebruik alleen de originele nooit onder belasting! Wattsun-laadkabel. Gebruik een door Wattsun 1. Sluit de AC laadkabel aan op de geleverde of goedgekeurde daarvoor bestemde laadpoort. solarinstallatie met de juiste VOC- 2. De Dock mag aan of uit staan.
  • Page 11 4. Plug de connector in de daarvoor bestemde laadpoort (zie ‘het aansluiten van de connector’). 5. Zet de aan/uitknop van de Wattsun Charger 360 of 600 in de aan-stand. De Pack begint met opladen, wat wordt aangegeven door knipperende LED’s. Het aantal knipperende LED’s geeft de laadstatus van de batterij weer.
  • Page 12 1. Met de Wattsun Dock kun je een hele Stack met één laadsnoer laden. 2. Sluit het laadsnoer aan op de Wattsun Dock, zoals op pagina’s 10 en 11 beschreven. 3. Het besturingssysteem laadt de stapel automatisch op van onder naar boven wanneer de Dock aanstaat.

  • Page 13: Batterijstatus Wattsun® Pack

    Batterijstatus Wattsun® Pack De LED-bar geeft met 5 LED-lampjes de status van de batterij aan. De batterijstatus van de Pack wordt gedurende 5 seconden weergegeven wanneer op de drukknop wordt gedrukt. Gebruik Laden De batterijstatus wordt weergegeven door Tijdens het laden is de LED-bar altijd aan.

  • Page 14: Display Wattsun® Dock

    1. Druk de aan/uitknop één keer in om de batterijstatus te zien. 2. In één oogopslag wordt de batterijstatus in % per module zichtbaar. 3. De Wattsun Dock wordt aangeduid met ‘DCK’, de Wattsun Packs van onder naar boven met ‘PK1’, ‘PK2’, ‘PK3’, ‘PK4’. 14 - Nederlands...

  • Page 15: Auto Power Down

    OS door aan onze klantenservice om het probleem zo snel mogelijk te verhelpen. Auto Power Down 1. De Wattsun Dock wordt na 1,5 uur Auto Power Down inactiviteit uitgeschakeld. Long press to edit 2. Aanpassen? Stel in tot maximaal 8 uur, 1:30 H in stappen van 30 minuten.

  • Page 16: Charging Complete

    Temperature (warm up) Laat het product opwarmen door deze in een verwarmde ruimte te plaatsen. Temperature Voorkom dat de temperatuur weer Wattsun needs to warm up afneemt. 2°C before it restarts Temperature (cool down) Laat het product afkoelen. Plaats het...

  • Page 17: Battery Empty

    De batterij is leeg. Laad de batterij op om de Wattsun weer te gebruiken. Battery empty Please charge Wattsun Wattsun® resetten Wil je de Wattsun Dock of Pack resetten? Houd de drukknop 20 seconden ingedrukt en laat weer los. 20 seconden indrukken en loslaten...

  • Page 18: Technische Specificaties Wattsun® Dock 3000

    Technische specificaties Wattsun® Dock 3000 Output (AC) Voltage 230 V Frequentie 50 Hz Nominaal vermogen 3000 W Piekvermogen 6000 W (5 sec), 4500 W (10 sec) Max. AC-uitgangsvermogen 3250 W Nominale AC-uitgangsstroom 13 A Batterij Nominale capaciteit 1800 Wh Celtechnologie...
  • Page 19 Algemeen Noodstroomvoorziening (UPS) Omgevingstemperatuur laden 5°C ~ 40°C Omgevingstemperatuur ontladen -20°C ~ 40°C Opslagtemperatuur > 1 maand 0°C ~ 25°C Relatieve lucht vochtigheid bij gebruik 5% ~ 95% niet-condenserend Gewicht 18,9 kg Afmetingen 510 * 340 * 230 mm (L*B*H) Beschermingsgraad IP 43 Koeling...

  • Page 20: Technische Specificaties Wattsun® Pack 3000

    Technische specificaties Wattsun® Pack 3000 Batterij Nominale capaciteit 2300 Wh Celtechnologie Lithium-ion Aantal cycli > 1000 (25°C) Nominaal voltage 52 Vdc Laden DC (externe lader) Laadvermogen 600W of 360W Max laadstroom 10A of 6A laadspanning 58,8 Vdc Laadtijd 3,5 uur (Charger 600), 6 uur (Charger 360)

  • Page 21: Ce-Verklaring (Eu)

    CE - verklaring (EU) Wattsun pop-up power B.V. verklaart hierbij dat de volgende producten: WDK3000 en WPK3000 voldoen aan de geldende EU richtlijn. Deze verliest zijn geldigheid wanneer er wijzigingen aangebracht worden aan het product. Datum: 01-09-24 Koen Olieslagers 21 - Nederlands...

  • Page 22: Instructies Voor Veilige Omgang Met De Dock En Pack

    Instructies voor veilige omgang met de Wattsun® Dock en Wattsun® Pack 1. Zorg dat de Dock en Pack altijd op vier 12. Draag het product te allen tijde met poten staan, op een stabiele slipvrije twee handen of aan de draagband.

  • Page 23: Instructies Voor Elektrische Veiligheid

    Laad het product op. Ook bij langdurig opbergen. Controleer voor elk gebruik de stroomkabel van het elektrisch apparaat dat is aangesloten op de Wattsun. Bij mogelijke defecten gebruik het product niet. Controleer voor gebruik of het ventilatiesysteem vrij is.

  • Page 24: Onderhoud

    Laat beschadigde delen repareren voordat je het product gebruikt. Neem hiervoor contact op met de klantenservice van Wattsun pop-up power B.V.. Stoffilters reinigen Aan de voor- en achterzijde van het product bevinden zich twee stoffilters (in totaal vier) die evenals de behuizing regelmatig en zorgvuldig gereinigd dienen te worden.

  • Page 25: Transporteren

    Transporteren 1. Schakel de Wattsun Dock uit voor transport. De Wattsun Pack schakelt automatisch uit wanneer deze niet in een stapel geplaatst is. 2. In het product worden lithium-ion-batterijen gebruikt. Raadpleeg voor verzending van het product altijd een deskundige voor gevaarlijke goederen.

  • Page 26: Problemen Opsporen

    Probleem opsporen De Wattsun® Dock of Wattsun® Pack laadt niet op Mogelijke oorzaken Oplossing Defecte lader Pack Vervang de lader door een nieuwe originele Wattsun Charger aan te schaffen. Defect in laadsnoer Vervang het netsnoer. Snoeren niet goed aangesloten Sluit de snoeren goed aan.
  • Page 27 (kijk of je een vergelijkbaar apparaat kunt vinden met een lagere opstartpiek). De Wattsun Dock geeft ERROR aan Controleer de Wattsun Dock en herstart. Is het probleem nog niet verholpen? Reset de Dock door de aan/uit-drukknop 20 seconden ingedrukt te houden.

  • Page 28: General Safety Regulations

    Keep these instructions with the appliance. We can provide no form of guarantee if the Wattsun Dock and Pack 3000 are used and maintained in any way that is contrary or not in compliance with the safety regulations and instructions in this instruction manual.
  • Page 29 Warning: danger Dangerous voltage To reduce the risk of injury, the user should read and understand the user manual. Do not dispose of the Wattsun Dock and Pack with household rubbish. On/off button (4 sec.) Direct current (DC) Alternating current (AC)

  • Page 30: Get To Know Your Wattsun® Dock And Pack

    Get to know your Wattsun® Dock and Pack Wattsun Dock 1. 230 V / 110 V plug with protective cover 2. OLED display 3. On/off button (hold in for 4 seconds to start the Dock) 4. + / - battery contacts 5.
  • Page 31 3. Integrated handle for carrying with two hands 4. Carrying strap 5. Slot for cable lock 6. Ventilation grille outlet 7. Charging port with cover for charging with the Wattsun Charger 360 or 600 8. Ventilation grille inlet 31 - English...

  • Page 32: How Does It Work

    How does it work? Wattsun Dock The Dock is the base of the Wattsun Stack. Plug it in and you have an instant source of electricity. A handy display shows all important information at a glance. Wattsun Pack If you need more capacity, stack a Pack on top of the Dock.

  • Page 33: Installation

    Installation • Carry the Wattsun with both hands using the integrated handgrips or with one hand using the carrying strap. • Place the Wattsun on a firm, level surface in a safe place. Connecting • Press the on/off button for four seconds.

  • Page 34: How Does Charging Work

    Use a solar device supplied by 1. Plug the AC connector into the Wattsun or a certified solar device appropriate charging port. with the correct VOC value fitted 2. It does not matter if the Dock is with the correct connector and switched on or off.
  • Page 35 Wattsun Pack automatically turns off when the Dock is turned off or when it is not placed in the stack. 2. Connect the Wattsun Charger 360 or 600 to a 230 Vac outlet while the power switch is off. Never connect a 230 Vac power cable to the Pack to prevent damage. Use only the Wattsun Charger 360 or 600 (58.8 Vdc) for charging.
  • Page 36 Charging in a stack 1. The Wattsun Dock allows you to charge a whole Stack with a single charging cable. 2. Connect the charging cable to the Wattsun Dock as described on pages 10 and 11. 3. The control system automatically charges the stack from top to bottom when the Dock is switched on.

  • Page 37: Wattsun® Pack Battery Status

    Wattsun® Pack battery status The LED bar displays battery status with 5 LEDs. The Pack’s battery status is displayed for 5 seconds when you press the button. Charging Battery status is indicated by the number During charging the LED bar is always on.

  • Page 38: Wattsun® Dock Display

    1. Press the on/off button once to see the battery status. 2. The battery status in % per module will be displayed. 3. The Wattsun Dock is indicated by DCK; the Wattsun Packs from bottom to top by PK1, PK2, PK3, PK4. 38 - English...
  • Page 39 OS to ensure the problem can be cleared up as fast as possible. Auto Power Down 1. The Wattsun Dock turns off after it Auto Power Down has not been used for 1.5 hours. Long press to edit 2.
  • Page 40 Allow the product to warm up by placing it in a heated space. Avoid allowing the Temperature temperature to drop again. Wattsun needs to warm up 2°C before it restarts Temperature (cool down) Allow the product to cool down. Try...

  • Page 41: Resetting Wattsun

    Wattsun Battery empty again. Please charge Wattsun Resetting Wattsun® If you wish to reset the Wattsun Dock or Pack, Press and hold the button for 20 seconds, then release. Press and hold for 20 seconds and release...

  • Page 42: Technical Specifications Wattsun® Dock 3000

    Technical specifications Wattsun® Dock 3000 Output (AC) Voltage 230 V Frequency 50 Hz Continuous power 3000 W Peak power 6000 W (5 sec), 4500 W (10 sec) Max. AC output power 3250 W Rated AC output current 13 A Battery...
  • Page 43 ~ 60 sec: Start-up time for charging after connecting solar Battery to mains power 15 sec: Start-up time for charging after connecting to mains power Wattsun Dock - mains power 20 ms Mains - Wattsun Dock 20~200 ms 43 - English...

  • Page 44: Technical Specifications Wattsun® Pack 3000

    Technical specifications Wattsun® Pack 3000 Battery Battery capacity 2300 Wh Cell technology Lithium-ion Number of cycles > 1000 (25°C) Nominal voltage 52 Vdc Charging DC (external charger) Charging power 600 W or 360 W Maximum charging current 10 A or 6 A Charging voltage 58.8 Vdc...

  • Page 45: Ce Declaration (Eu)

    CE declaration (EU) Wattsun Pop-Up Power B.V. hereby declares that the following products comply with the current EU regulations: WDK3000 and WPK3000. This declaration ceases to be valid if modifications are made to the product. Date: 01-09-24 Koen Olieslagers 45 - English...

  • Page 46: Instructions For Safe Operation Of The Dock And Pack

    6. Avoid contact with rain, liquids and the technical specifications. mud and ensure that the Dock and 18. If the Pack is charged using the Wattsun Pack are never completely or partially Charger supplied, a dry environment submerged.

  • Page 47: Electrical Safety Instructions

    Charge the product. Also when it is stored for an extended period. Before each use, check the power cable of the electrical equipment that is connected to the Wattsun. If you find any defects, do not use the product. Before use, check that the ventilation system is not obstructed.

  • Page 48: Maintenance

    During cleaning, check if any components are damaged that could negatively affect how the product works. Have damaged parts repaired before using the product. For this, contact Wattsun Pop-Up Power B.V.’s customer support. Cleaning the dust filters There are two dust filters on the front and back of the product (four in total) that, like the case, should also be carefully cleaned regularly.

  • Page 49: Transport

    Transport 1. Turn off the Wattsun Dock for transport. The Wattsun Pack automatically turns off when it is not placed in a stack. 2. Lithium-ion batteries are used in the product. Before dispatching the product, always consult an expert regarding the transport of hazardous goods.

  • Page 50: Troubleshooting

    Troubleshooting The Wattsun® Dock or Wattsun® Pack is not charging Possible causes Solution Defective charger Pack Replace the charger by purchasing a new original Wattsun Charger. Defective charging cable Replace the mains cable The cables are incorrectly attached Attach the cables correctly.
  • Page 51 Your electrical equipment’s start-up spike is Some electrical equipment has a start-up spike that too high. is too high, causing the Wattsun Dock to switch to Safe Mode. These products cannot be used (try to find similar equipment with a lower start-up spike).
  • Page 52 Model WDK3000 WPK3000 Wattsun Pop-up Power B.V. Westervoortsedijk 73 CB 6827 AV Arnhem, The Netherlands KvK nr/Company Reg. No: 65291395 BTW nr/VAT: NL8560.53.594.B01 hello@wattsun.net +31 85 200 6347 52 - Nederlands...
