farmex BHT-1 Operator's Manual

Baler-mounted hay moisture tester
Hide thumbs Also See for BHT-1:

Advertisement

Table of Contents

Unpacking
1. The BHT-1 is comprised of a display module (A) with mounting bracket and
2 knobs, a 10 ft. power cable (B) with fuse, a 25 ft. shielded sensor cable
(C), and a moisture sensor assembly (D) with mounting hardware and drill-
ing template. The 2 sheet metal screws (j) for mounting the display module
bracket are packed with the moisture sensor assembly. Identify all parts
illustrated below in Figure 1 before beginning to install.
Moisture Sensor Assembly (D):
a. (2) Contact bolts
b. (1) Plate
c. (2) Sm. plastic bushings
d. (2) Lg. plastic washers
e. (6) Flat washers
f. (2) Lg. lock washers
g. (4) Lg. nuts
h. (2) Flathead bolts
i. (2) Sm. lock washers
j. (2) Sm. nuts
k. (2) Sheet metal screws for bracket
l. Sensor cable
Operators Manual
Hay Moisture Tester

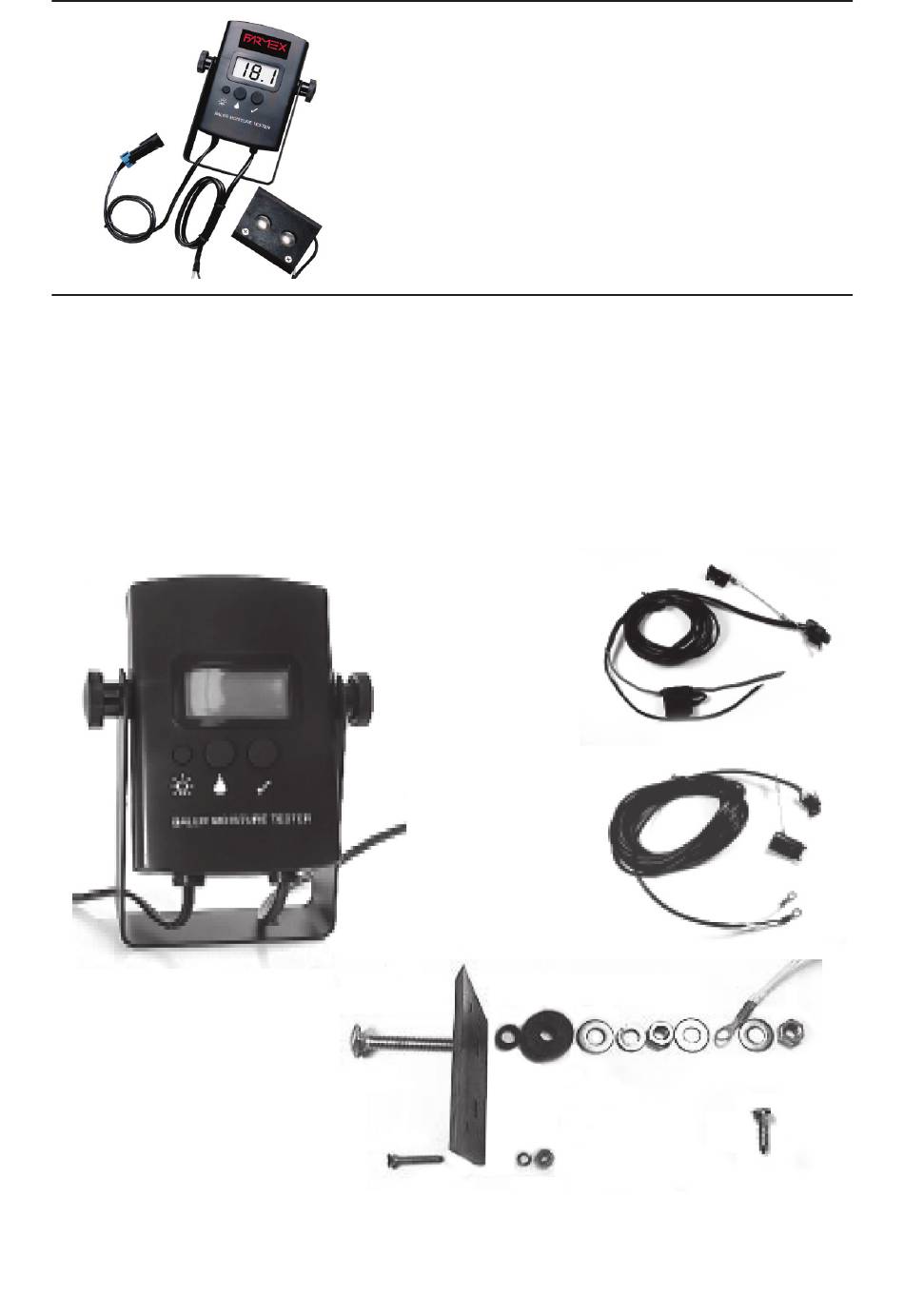

FIGURE 1
(A)
b
(D)
c
a
h
BHT-1
Baler-Mounted
(B)
(C)
d
e f
g e
i j
l
e g
k
ENGLISH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BHT-1 and is the answer not in the manual?

Questions and answers

Related Manuals for farmex BHT-1

Summary of Contents for farmex BHT-1

  • Page 1 Hay Moisture Tester Unpacking 1. The BHT-1 is comprised of a display module (A) with mounting bracket and 2 knobs, a 10 ft. power cable (B) with fuse, a 25 ft. shielded sensor cable (C), and a moisture sensor assembly (D) with mounting hardware and drill- ing template.
  • Page 2 Installation On a Conventional Square Baler: 1. Locate a flat spot between 12” to 24” from the rear of the chamber, about halfway up the side, on the UNCUT SIDE of the chamber. NOTE: Readings from the cut side of the bale will result in greater variations of readings and overall higher readings.
  • Page 3 FIGURE 2 FIGURE 3 Installation of the Display Module 1. Select a location (a flat surface) in the cab where the display can be viewed while baling. 2. Using the mounting bracket as a template, mark and drill 3/32” pilot holes, and secure the bracket with the two (2) sheet metal screws.
  • Page 4 Button Functions (See Figure 4) 1. Moisture: Press Moisture button to turn meter on. The BHT-1 displays con- tinuous moisture readings when turned on. The unit should display 00.0 if the bale chamber is empty. The BHT-1 reads moisture between 8% and 40%.
  • Page 5 Testing Procedure and Information 1. While a bale is being formed in the bale chamber, the BHT-1 reads and averages several tests and displays these results every two seconds. Typi- cally, moisture readings will vary several percentage points in a single bale.
  • Page 6 Care and Maintenance 1. After each use (and especially after the harvest season), always remove the Display Module (if it is not inside a dry cab) and store in a clean and dry place. 2. Always use plug cover on sensor cable connector to keep out dirt and mois- ture! 3.
  • Page 7 5. If all else fails, please read this manual again! Carefully. Warranty The Farmex BHT-1 Hay Moisture Tester is guaranteed to be free from de- fects in materials and workmanship for one year from date of retail pur- chase. This warranty does not cover the battery or damage resulting from misuse, neglect, accident or improper installation or maintenance.
  • Page 9 Montieren auf einer Ballenpresse Auspacken 1. Der BHT-1 besteht aus einem Display-Modul (A) mit Befestigungsklammern und 2 Drehknöpfen, einem 3,04 m (10 ft.) langen Netzkabel (B) mit Sicher- ung, einem 7,6 m (25 ft.) langen geschirmten Sensorkabel (C), und einer Feuchtesensor-Baugruppe (D) mit Montagehardware und Bohrschablone.

  • Page 10: Montage

    Montage Auf einer herkömmlichen Quaderballenpresse: 1. Suchen Sie eine fl ache Stelle zwischen 30,5 bis 60,9 cm (12” bis 24”) auf der Rück- seite der Kammer, etwa auf halber Seitenhöhe der UNGESCHNITTENEN SEITE der Kammer. Hinweis: Messergebnisse von der Schnittseite des Ballens werden größere Abweichungen bei den Messergebnissen und insgesamt höhere Messergeb- nisse liefern.
  • Page 11 FIGURE 2 FIGURE 3 Installation des Display-Moduls 1. Suchen Sie eine Stelle (fl ache Oberfl äche) im Führerstand, an der man während des Ballenpressens das Display sehen kann. 2. Verwenden Sie die Befestigungsklammer als Schablone, markieren und nehmen Sie 0,24 cm (3/32”) Vorbohrungen vor und befestigen Sie das Befestigungsteil mit den zwei (2) Blechschrauben.
  • Page 12 Sie auf die Prüftaste, damit ein Nachkalibrieren der Schal- tung bei Feuchtigkeit auf die aktuellen Bedingungen des Sensors und seine Umgebung erfolgt. Der BHT-1 wird sich automatisch an schmutzige Sen- sorkontakte und die relative Luftfeuchte in der Kammer anpassen. Wir emp- fehlen als gängige Praxis, den Meter jedes Mal, wenn er eingeschaltet wird,...
  • Page 13 Prüfungsverfahren und Informationen 1. Während ein Ballen in der Ballenkammer gepresst wird, misst der BHT-1 und gibt den Mittelwert mehrerer Prüfungen an, deren Ergebnisse alle zwei Sekunden an- gezeigt werden. Typischerweise variieren in einem einzelnen Ballen die Messergeb- nisse zur Feuchte um mehrere Prozentpunkte. Schwaden haben nie von oben bis unten den gleichen Feuchtigkeitsgehalt.

  • Page 14: Pflege Und Wartung

    Pfl ege und Wartung 1. Entfernen Sie immer nach jedem Gebrauch (und besonders nach der Ern- tezeit), das Display-Modul (falls es sich nicht innerhalb eines trockenen Führerstands befi ndet) und lagern Sie es an einem sauberen und trock- enen Ort. 2.

  • Page 15: Garantie

    Garantie Die BHT-1 Hay Feuchtigkeit Tester ist garantiert frei von Fehlern in Mate- rial und Verarbeitung für ein Jahr ab dem Datum des Kaufes. Diese Garan- tie gilt nicht die Batterie oder Schäden, die aus Missbrauch, Vernachläs- sigung, Unfall oder unsachgemäße Installation oder Wartung zu decken.
  • Page 17 à balles Contenu de l’emballage 1. Le BHT-1 comprend un module d’affi chage (A) avec support de fi xation et 2 boutons, un câble d’alimentation long de 3,05 m (B) avec fusible, un câble de capteur blindé de 7,60 m (C) et des instructions de montage pour l’humidimètre (D) avec outils de montage et modèle pour percer.
  • Page 18 Installation Sur une presse à balles habituelle : 1. Identifi er un méplat situé entre 30 et 60 cm à l’arrière de la chambre de compres- sion, environ au milieu du côté, sur le CÔTÉ NON-COUPÉ de la chambre. REMARQUE : Les lectures effectuées du côté coupé de la meule donneront une plus grande variation dans les mesures et au global les mesures seront plus élevées.
  • Page 19 FIGURE 2 FIGURE 3 Installation du module d’affi chage 1. Choisir un emplacement (surface plane) dans la cabine d’où l’affi chage sera visible au cours de la mise en ballots. 2. Utiliser le support de fi xation comme modèle; tracer des marques et percer des trous de guidages 2,4 mm, puis attacher le support à...
  • Page 20 L’appareil devrait af- fi cher 00.0 si la chambre de compression est vide. Le BHT-1 mesure l’humidité entre 8 % et 40 %. Les mesures en-dessous de 8 % sont affi chées 00.0. Les lectures au- dessus de 40 % sont affi...
  • Page 21 Procédure de test et informations 1. Pendant qu’une balle se forme dans la chambre de compression, le BHT-1 mesure et calcule les moyennes de plusieurs tests et affi che ces résultats toutes les deux secondes. Normalement les mesures d’humidité varieront de plusieurs points de pourcentage dans une balle.

  • Page 22: Entretien Et Maintenance

    Entretien et maintenance 1. Après chaque utilisation (et surtout pendant la saison des moissons), tou- jours retirer le module d’affi chage (si celui-ci ne se trouve pas dans une cabine sèche) et le conserver dans un lieu propre et sec. 2.
  • Page 23 Résolution des problèmes et procédure de garantie 1. Si l’appareil ne s’allume pas, cela signifi e qu’il ne reçoit pas de courant. Vérifi er l’installation du cordon d’alimentation et les connecteurs. Vérifi er que le câble est protégé par un fusible de 2A et le remplacer, si nécessaire. 2.
