farmex BHT-1 Owner's Manual

Baler hay moisture tester
Hide thumbs Also See for BHT-1:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Unpacking

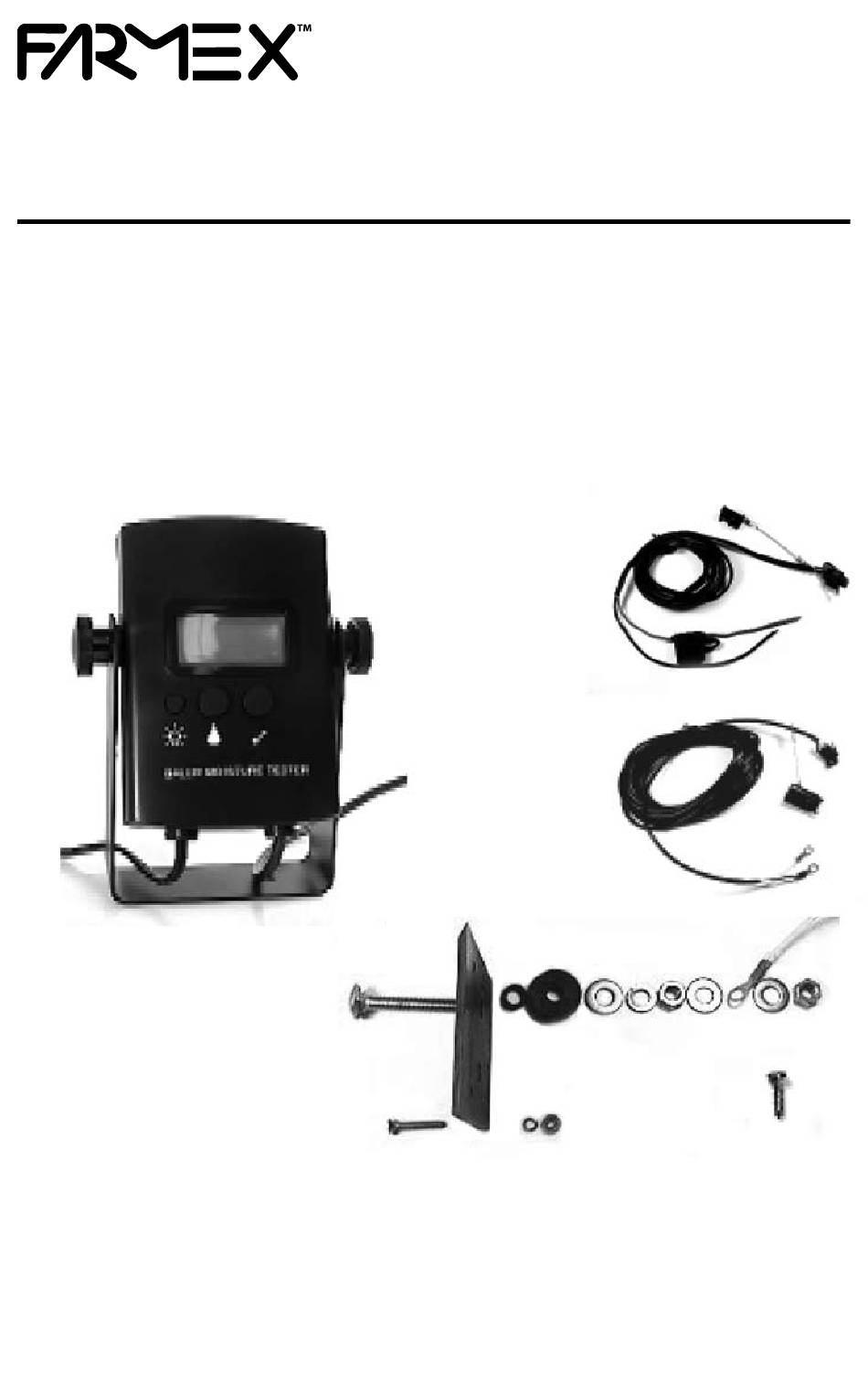

1. The BHT-1 is comprised of a display module (A) with mounting bracket and
2 knobs, a 10 ft. power cable (B) with fuse, a 25 ft. shielded sensor cable
(C), and a moisture sensor assembly (D) with mounting hardware and drill-
ing template. The 2 sheet metal screws (j) for mounting the display module
bracket are packed with the moisture sensor assembly. Identify all parts
illustrated below in Figure 1 before beginning to install.
Moisture Sensor
Assembly (D):
a. (2) Contact bolts
b. (1) Plate
c. (2) Sm. plastic bushings
d. (2) Lg. plastic washers
e. (6) Flat washers
f. (2) Lg. lock washers
g. (4) Lg. nuts
h. (2) Flathead bolts
i. (2) Sm. lock washers
j. (2) Sm. nuts
k. (2) Sheet metal screws
for bracket
l. Sensor cable
Owner's Manual
Baler Hay Moisture Tester
FIGURE 1
(A)
b
(D)
a
h
1
BHT-1
Part No. 07150
(B)
(C)
c
d
e f
i j
g e
l
e g
k
