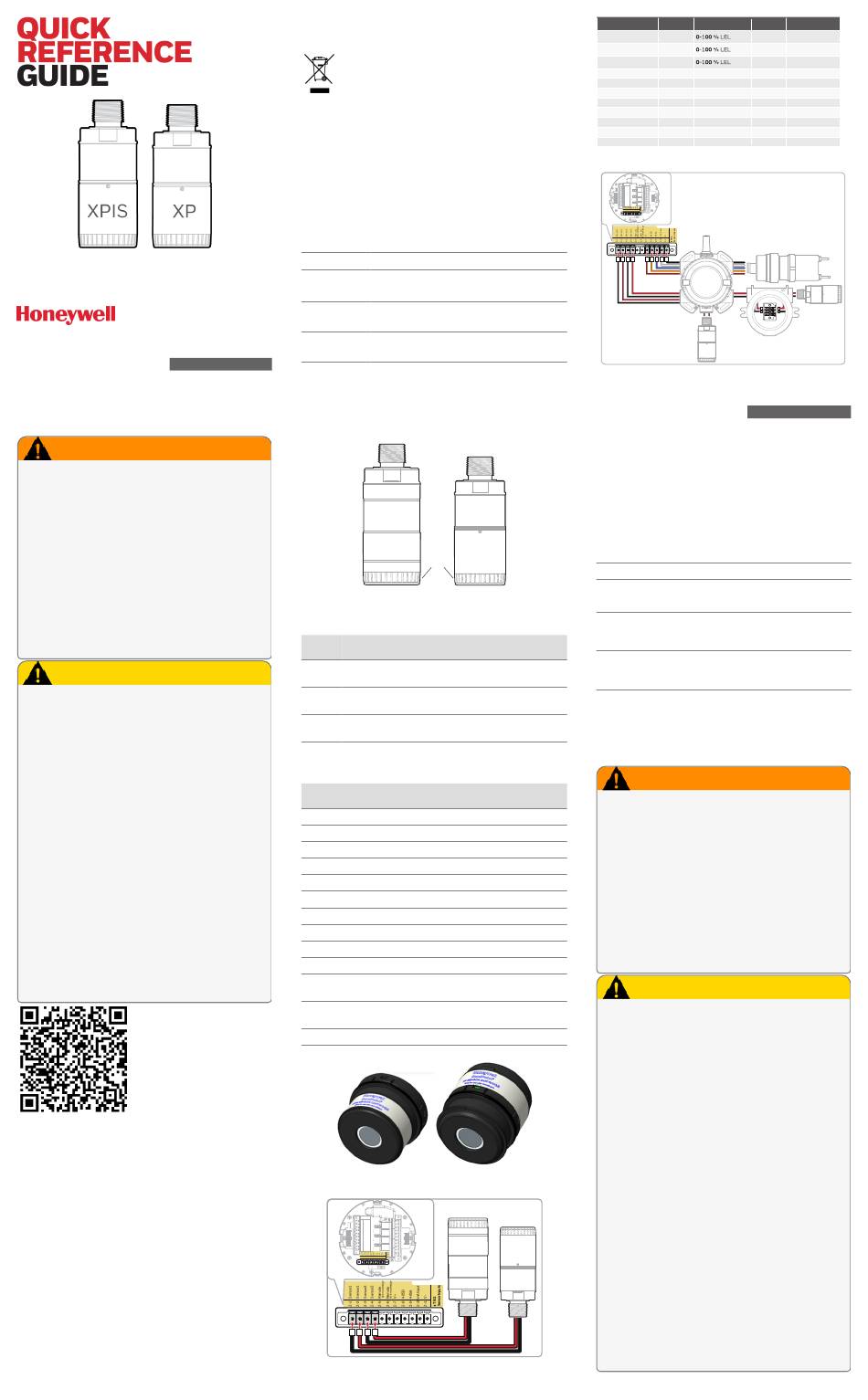

Honeywell OmniPoint XP Series Quick Reference Manual

OmniPoint ™
XP & XPIS sensor
Product Description
The OmniPoint™ XP & XPIS sensors are designed to detect toxic,
oxygen, and flammable gas hazards. OmniPoint utilizes multiple
sensor technologies to meet diverse gas detection challenges in
various global industries.
WARNING
RISK OF IGNITION OR ELECTRIC SHOCK
Install in accordance with local electrical codes.
l
Follow the warnings and requirements on the junction box
l
for proper seals in the conduit as required.
XP sensors must be disconnected from power before
l
opening.
To reduce the risk of ignition in hazardous atmospheres,
l
conduit runs must have a seal fitting connected within
18in. of the enclosure (Only for XPIS Sensor).
Do not open in an explosive atmosphere.
l
Do not open or separate when energized.
l
Potential electrostatic charging hazard.
l
RISK OF ELECTROSTATIC DISCHARGE
Ground the transmitter and junction box adequately before
l
wiring the XP and XPIS sensor.
Substitution of components may impair intrinsic safety.
l
(Only for XPIS Sensor)
RISK OF EXPLOSION
High off-scale readings may indicate an explosive gas
l
concentration
CAUTION
RISK OF INJURY, IMPROPER OPERATION, EQUIPMENT
DAMAGE, AND INVALIDATION OF WARRANTY
Install in accordance with local electrical codes.
l
Never open system devices under power unless the area is
l
known to be non-hazardous. XPIS sensor can be hot-
swapped under power.
Care of Sensor cartridges:
l
The Sensor cartridges must be replaced. There are no
l
serviceable parts.
Follow temperature ranges for each sensor.
l
Only EC sensors of an XPIS sensor can be hot-swapped
l
or replaced under power in a hazardous area.
Do not tamper with or in any way disassemble the sensor
l
cells.
Do not expose the sensor to organic solvents or flammable
l
liquids.
At the end of their working lives, sensors must be disposed
l
of in an environmentally safe manner. Disposal should be
according to local waste management requirements and
environmental legislation.
Alternatively, sensors may be securely packaged, clearly
l
marked for environmental disposal, and returned to
Honeywell Analytics.
Do NOT incinerate electrochemical cells, as they may emit
l
toxic fumes.
Delays resulting from communication errors between the
l
sensor and transmitter extend response times by more than
one-third. The period until fault indication is 10 seconds.
Hazardous Locations Installation Requirements (UL):
l
Install, service, and operate the product only as specified in
this quick start guide and the product's technical manual.
Failure to do so may impair the protection it is designed to
provide and void the warranty.
Intrinsic safety-related circuits are limited to overvoltage
l
category III or less.
Scan this code for further
reference to the OmniPoint on the
Honeywell website
Quick Reference
Guide3021M5003
Language: English
Revision A
1/2/2025
@ 2024 Honeywell International
INC.
automation.honeywell.com
Contact Us
Europe, Middle East, Africa:
Life Safety Distribution GmbH
Javastrasse 2
8604 Hegnau
Switzerland
Tel: +41 (0)44 943 4300
gasdetection@honeywell.com
Americas:
Honeywell Analytics Distribution Inc.
405 Barclay Blvd.
Lincolnshire, IL 60069
USA
Tel: +1 847 955 8200
Toll-free: +1 800 538 0363
detectgas@ honeywell.com
Technical Services
EMEA: gastechsupportemea@ honeywell.com
Americas: is.gas.techsupport@ honeywell.com
AP: gas.techsupport.apaci@ honeywell.com
LATAM: SoporteTecnico.HGAS@honeywell.com
Certifications and Approvals
Hazardous Area Approvals (Transmitter/Sensor Dependent)
UL cUL classified: UL 1203, UL 913, UL 61010-1, CSA C22.2 No.
25, CSA C22.2 No. 30, CSA C22.2 No. 60079-0, CSA C22.2 No.
60079-11, CAN/CSA-C22.2 No. 61010-1-12;
XP Sensor
Class I, Division 1, Groups A, B, C, & D T5;
Class II, Division 1, Groups F & G T4A
Factory Sealed
XPIS Sensor
Class I, Division 1, Groups A, B, C & D T4
Class II, Division 1, Groups F & G T163°C
Factory Sealed for Groups C & D
EU Directive 2012/19/EU: Waste Electrical and
Electronic Equipment (WEEE) This symbol indicates
that the product must not be disposed of as general
industrial or domestic waste. This product should be
disposed of through suitable WEEE disposal
facilities. For more information about the disposal of
this product, contact your authority, distributor, or
manufacturer.
At the end of their working life, replacement electrochemical sensors for
oxygen and toxic gas must be disposed of in an environmentally safe
manner. Disposal should be according to local waste management
requirements and environmental legislation. Alternatively, old
replaceable sensors may be securely packaged and returned to
Honeywell Analytics marked for environmental disposal.
Electrochemical sensors should NOT be incinerated as this action may
cause the cell to emit toxic fumes.
Operating Conditions
This equipment is intended for use under the following conditions
Temperature: -55°C ≤ Tamb ≤ + 75°C. For sensor
Environmental:
l
operating ranges, see the PN:3021T1109
OmniPoint Specification Sheet.
NEMA 4X, IP66/67
IP Rating:
l
12-32 Vdc (24 Vdc Nominal) XP (mV, mA) and
Operating
l
XPIS sensors
Voltage:
18-32 Vdc (24 Vdc Nominal) Optima
Max 8.8 watts
XPIS Power
l
Transmitter: typ 4.5 watts, max 8.5 watts
l
Consumption:
XPIS sensor : max 0.3 watts
l
Max 10.2 watts
XP (catalytic
l
Transmitter : typ 4.5 watts, max 8.5 watts
l
bead or IR cell):
XP sensor : max 1.7 watts
l
ENGLISH
Um = 250V XPIS only
Intrinsic Safety:
l
Specific Conditions of Use
Potential Electrostatic Discharge — Clean the product only with a damp
cloth.
The device does not meet the 500V rms dielectric requirement between
the IS circuit and the earth.
Sensor
XPIS
1 Thread cap, Bouchon fileté, Gewindeadapter, Cappuccio della
filettatura, tampa de rosca,
Sensor Modules
P/N
OPT- OmniPoint Sensor Module for Toxic and Oxygen Sensor
S1S-T Cartridges, 3/4" NPT
OPT- OmniPoint Sensor Module for Toxic and Oxygen Sensor
S1S-M Cartridges, M25
OPT- OmniPoint Sensor Module for Catalytic and IR Sensor
S1X-T Cartridges, 3/4" NPT
OPT- OmniPoint Sensor Module for Catalytic and IR Sensor
S1X-M Cartridges, M25
Sensor Cartridges
P/N
OPT-R1S-AM1 Sensor Cartridge, NH3, 0 to 200 ppm, 50 ppm
OPT-R1S-AM2 Sensor Cartridge, NH3, 0 to 1000 ppm, 200 ppm
OPT-R1S-CO1 Sensor Cartridge, CO, 0 to 300 ppm, 100 ppm
OPT-R1S-CL1 Sensor Cartridge, Cl2, 0 to 5.0 ppm, 1 ppm
OPT-R1S-HS1 Sensor Cartridge, H2S, 0 to 15.0 ppm, 5 ppm
OPT-R1S-HS2 Sensor Cartridge, H2S, 0 to 100 ppm, 20 ppm
OPT-R1S-OX1 Sensor Cartridge, O2, 0 to 25% v/v, 23.5%
OPT-R1S-SO1 Sensor Cartridge, SO2, 0 to 15.0 ppm, 5 ppm
OPT-R1X-FL1 Sensor Cartridge, Catalytic, CH4 0 to 100 %LEL, 5%
OPT-R1X-FL2 Sensor Cartridge, Catalytic, CH4 0 to 100 %LEL, 4.4%
OPT-R1X-ME1 Sensor Cartridge, IR, CH4 0 to 100 %LEL, 5%
OPT-R1X-ME2 Sensor Cartridge, IR, CH4 0 to 100 %LEL, 4.4%
OPT-R1X-PR1 Sensor Cartridge, IR, C3H8 0 to 100 %LEL, 2.1%
OPT-R1X-PR2 Sensor Cartridge, IR, C3H8 0 to 100 %LEL, 1.7%
Wiring the Transmitter
XP and XPIS Sensor to TX Wiring
TB1
Power & mA Output
1-1 V-
1-2 V+
1-3 HART-
mA Output Mode
1-4 HART+ SW1 Non-isolated
Isolated
1-5 Ch1 mA-HART
TB2
1-6 Ch1 mA+HART
mA Output Mode
1-7 Ch2 mA- SW2 Non-isolated
Isolated
1-8 Ch2 mA+
1-9 Ch3 mA-
mA Output Mode
SW3 Non-isolated
1-10 Ch3 mA- Isolated
mA Input Mode
SW4 Source
Sink
Ensure sensors are installed to the transmitter with a min. 30Nm / MIN
266lbf in. Use wires size 30-14 AWG and tightening torque of 2 - 2.2
Lb-in
1
XP
Description
Description
SENSOR SENSOR
AVAILABLE GASES FORMULA
MEASURING RANGES MEASURING RANGES
Flammable Various
Methane CH
4
Propane C H
3 8
Hydrogen Sulphide L H S 0 ppm to 50 ppm
2
Hydrogen Sulphide H H S 0 ppm to 100 ppm
2
Oxygen 0 0 to 25 % V/V
2
Ammonia L NH 0 ppm to 400 ppm
3
Ammonia H NH 0 ppm to 1000 ppm
3
Sulphur Dioxide SO 0 ppm to 50 ppm
2
Carbon Monoxide CO 0 ppm to 500 ppm
Chlorine CL 0 ppm to 15 ppm
2
Only proprietary OmniPoint sensor cartridges should be used with
XP and XPIS Sensor Modules. XP and XPIS sensor modules are only
intended for use with OmniPoint.
TB1
Power & mA Output
1-1 V-
1-2 V+
1-3 HART-
mA Output Mode
1-4 HART+ SW1 Non-isolated
Isolated
1-5 Ch1 mA-HART
TB2
1-6 Ch1 mA+HART
mA Output Mode
1-7 Ch2 mA- SW2 Non-isolated
Isolated
1-8 Ch2 mA+
1-9 Ch3 mA-
mA Output Mode
SW3 Non-isolated
1-10 Ch3 mA- Isolated
mA Input Mode SW4 Source
Sink
For NPT Threads configuration, ensure a minimum engagement of
5; for Metric Threads configuration, ensure a minimum engagement
of 8. Honeywell recommends using Akron Electric INC., Part Nos.
2430-0021 and 2441-0022 Junction Boxes. Ensure use of
appropriate junction box per local requirements.
Description du produit
Les détecteurs XP et XPIS OmniPoint™ sont conçus pour détecter
les risques liés aux gaz toxiques, à l'oxygène et aux gaz
inflammables. OmniPoint Ils utilisent plusieurs technologies de
capteurs pour relever divers défis de détection de gaz dans diverses
industries mondiales.
Conditions de fonctionnement
Cet équipement est destiné à être utilisé dans les conditions
suivantes
Température : -55 °C ≤ Tamb ≤ 75 °C /
Conditions
l
-67 °F ≤ Tamb ≤ 167 °F (émetteur)
ambiantes
Pour les plages de fonctionnement du
l
détecteur, voir le Spécifications techniques
d'OmniPointPN 3021T1109.
NEMA 4X, IP66/67
Évaluation IP :
l
Détecteurs XP (mV, mA) et XPIS 12-32 V c.c.
Tension de
l
(24 V c.c. nominale)
fonctionnement :
Optima 18-32 V c.c. (24 V c.c. nominale)
max 8,8 watts
Consommation
l
Émetteur : type 4,5 watts, maximum 8,5
l
électrique du
watts
XPIS :
Détecteur XPIS : max 0,3 watts
l
max 10,2 watts
XP
l
Émetteur : type 4,5 watts, maximum 8,5
l
(catalytique ou
watts
cellule IR) :
Détecteur XP : max 1,7 watts
l
Um = 250V XPIS uniquement.
Sécurité
l
intrinsèque:
Conditions d'utilisation spécifiques
Décharge électrostatique potentielle — Nettoyez le produit
uniquement avec un chiffon humide.
L'appareil ne répond pas à l'exigence diélectrique de 500 V rms
entre le circuit IS et la terre.
AVERTISSEMENT
RISQUE D'INFLAMMATION OU DE CHOC ÉLECTRIQUE
Installez tous les produits conformément aux codes locaux.
l
Suivez les avertissements et les exigences sur la boîte de
l
jonction pour assurer une étanchéité appropriée dans le
conduit, selon les besoins.
Les détecteurs XP doivent être débranchés de
l
l'alimentation avant l'ouverture.
Ne pas ouvrir en atmosphère explosive.
l
Ne pas ouvrir ou séparer lorsqu'il est sous tension.
l
Risque potentiel de charge électrostatique.
l
RISQUE DE DÉCHARGE ÉLECTROSTATIQUE
Mettez correctement à la terre l'émetteur et la boîte de
l
jonction avant de câbler les détecteurs XP et XPIS.
La substitution de composants peut nuire à la sécurité
l
intrinsèque. (Uniquement pour le capteur XPIS)
RISQUE D' EXPLOSION
Des résultats dépassant considérablement l'échelle
l
peuvent être indicateurs d'une concentration explosive.
MISE EN GARDE
RISQUE DE BLESSURE, DE MAUVAIS FONCTIONNEMENT,
DE DOMMAGES À L'ÉQUIPEMENT ET D'INVALIDATION DE
LA GARANTIE
Installez tous les produits conformément aux codes locaux.
l
N'ouvrez jamais les dispositifs du système sous tension,
l
sauf si la zone est connue comme non dangereuse. Le
détecteur XPIS peut être remplacé à chaud sous tension.
Entretien des cartouches du détecteur :
l
Les cartouches du détecteur doivent être remplacées.
l
Elles ne contiennent aucune pièce réparable.
Suivez les plages de température pour chaque détecteur.
l
Seuls les capteurs EC d'un détecteur XPIS peuvent être
l
échangés à chaud ou remplacés sous tension dans une
zone dangereuse.
Ne pas modifier ou démonter d'aucune façon que ce soit le
l
détecteur.
Ne pas exposer les détecteurs à des conditions de stockage
l
où des solvants organiques ou des liquides inflammables
sont présents.
À la fin de leur vie, les détecteurs électrochimiques de
l
remplacement pour l'oxygène et gaz toxiques doivent être
éliminés de manière sûre pour l'environnement.
L'élimination doit être conforme aux exigences locales en
matière de gestion des déchets et à la législation
environnementale.
Autrement, les anciens détecteurs remplaçables peuvent
l
être bien emballés et retournés à Honeywell Analytics avec
une indication claire pour élimination de façon écologique.
NE PAS incinérer les détecteurs, car ils peuvent émettre des
l
fumées toxiques.
Les retards résultant d'erreurs de communication entre le
l
détecteur et l'émetteur prolongent les temps de réponse de
plus d'un tiers. La période jusqu'à l'indication d'un défaut
est de 10 secondes.
Utilisez, entretenez et réparez le produit uniquement selon
l
les instructions contenues dans ce manuel et le guide de
démarrage rapide qui l'accompagne. Le non-respect de ces
instructions peut affecter la protection offerte et peut
également annuler la garantie.
Les circuits liés à la sécurité intrinsèque sont limités à la
l
catégorie de surtension III ou inférieure.
SENSOR
SENSOR TYPE
MODULE
Catalytic Bead
XP
IR Sensor
XP
XP IR Sensor
Electrochemical
XPIS
XPIS
Electrochemical
XPIS
Electrochemical
XPIS Electrochemical
XPIS
Electrochemical
XPIS
Electrochemical
XPIS Electrochemical
XPIS
Electrochemical
FRANÇAIS
