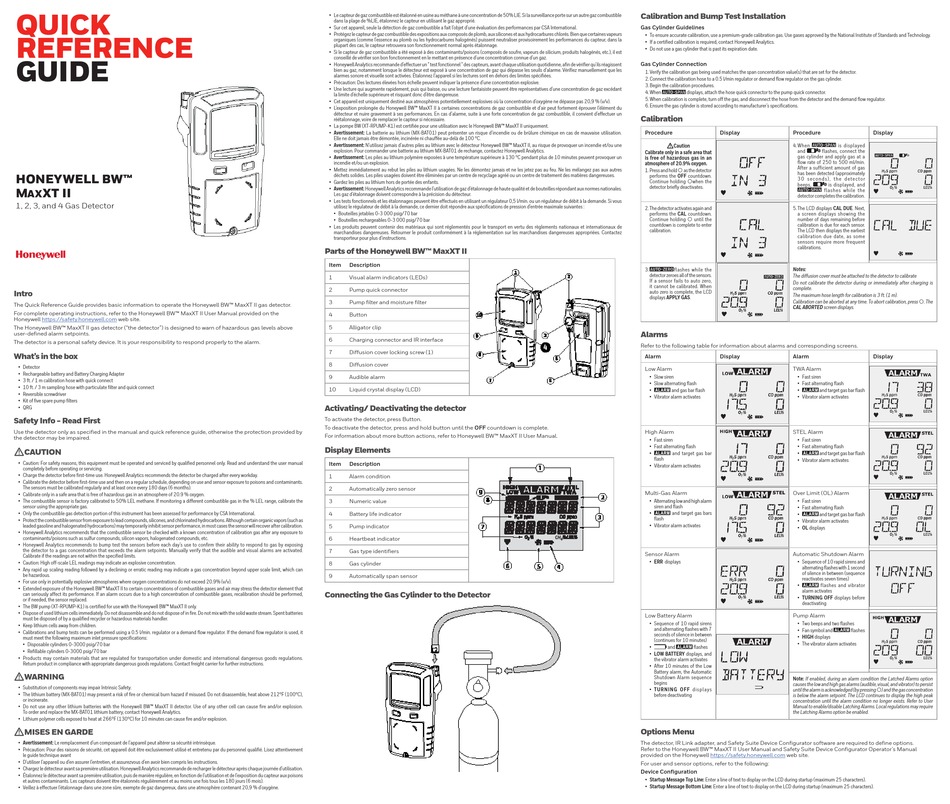

Honeywell BW MaxXT II Quick Reference Manual

QUICK
REFERENCE
GUIDE
HONEYWELL BW™
M XT II
AX
1, 2, 3, and 4 Gas Detector
Intro
The Quick Reference Guide provides basic information to operate the Honeywell BW™ MaxXT II gas detector.
For complete operating instructions, refer to the Honeywell BW™ MaxXT II User Manual provided on the
Honeywell https://safety.honeywell.com web site.
The Honeywell BW™ MaxXT II gas detector ("the detector") is designed to warn of hazardous gas levels above
user-defined alarm setpoints.
The detector is a personal safety device. It is your responsibility to respond properly to the alarm.
What's in the box
• Detector
• Rechargeable battery and Battery Charging Adapter
• 3 ft. / 1 m calibration hose with quick connect
• 10 ft. / 3 m sampling hose with particulate filter and quick connect
• Reversible screwdriver
• Kit of five spare pump filters
• QRG
Safety Info - Read First
Use the detector only as specified in the manual and quick reference guide, otherwise the protection provided by
the detector may be impaired.
a CAUTION
• Caution: For safety reasons, this equipment must be operated and serviced by qualified personnel only. Read and understand the user manual
completely before operating or servicing.
• Charge the detector before first-time use. Honeywell Analytics recommends the detector be charged after every workday.
• Calibrate the detector before first-time use and then on a regular schedule, depending on use and sensor exposure to poisons and contaminants.
The sensors must be calibrated regularly and at least once every 180 days (6 months).
• Calibrate only in a safe area that is free of hazardous gas in an atmosphere of 20.9 % oxygen.
• The combustible sensor is factory calibrated to 50% LEL methane. If monitoring a different combustible gas in the % LEL range, calibrate the
sensor using the appropriate gas.
• Only the combustible gas detection portion of this instrument has been assessed for performance by CSA International.
• Protect the combustible sensor from exposure to lead compounds, silicones, and chlorinated hydrocarbons. Although certain organic vapors (such as
leaded gasoline and halogenated hydrocarbons) may temporarily inhibit sensor performance, in most cases the sensor will recover after calibration.
• Honeywell Analytics recommends that the combustible sensor be checked with a known concentration of calibration gas after any exposure to
contaminants/poisons such as sulfur compounds, silicon vapors, halogenated compounds, etc.
• Honeywell Analytics recommends to bump test the sensors before each day's use to confirm their ability to respond to gas by exposing
the detector to a gas concentration that exceeds the alarm setpoints. Manually verify that the audible and visual alarms are activated.
Calibrate if the readings are not within the specified limits.
• Caution: High off-scale LEL readings may indicate an explosive concentration.
• Any rapid up scaling reading followed by a declining or erratic reading may indicate a gas concentration beyond upper scale limit, which can
be hazardous.
• For use only in potentially explosive atmospheres where oxygen concentrations do not exceed 20.9% (v/v).
• Extended exposure of the Honeywell BW™ MaxXT II to certain concentrations of combustible gases and air may stress the detector element that
can seriously affect its performance. If an alarm occurs due to a high concentration of combustible gases, recalibration should be performed,
or if needed, the sensor replaced.
• The BW pump (XT-RPUMP-K1) is certified for use with the Honeywell BW™ MaxXT II only.
• Dispose of used lithium cells immediately. Do not disassemble and do not dispose of in fire. Do not mix with the solid waste stream. Spent batteries
must be disposed of by a qualified recycler or hazardous materials handler.
• Keep lithium cells away from children.
• Calibrations and bump tests can be performed using a 0.5 l/min. regulator or a demand flow regulator. If the demand flow regulator is used, it
must meet the following maximum inlet pressure specifications:
• Disposable cylinders 0-3000 psig/70 bar
• Refillable cylinders 0-3000 psig/70 bar
• Products may contain materials that are regulated for transportation under domestic and international dangerous goods regulations.
Return product in compliance with appropriate dangerous goods regulations. Contact freight carrier for further instructions.
WARNING
a
• Substitution of components may impair Intrinsic Safety.
• The lithium battery (MX-BAT01) may present a risk of fire or chemical burn hazard if misused. Do not disassemble, heat above 212°F (100°C),
or incinerate.
• Do not use any other lithium batteries with the Honeywell BW™ MaxXT II detector. Use of any other cell can cause fire and/or explosion.
To order and replace the MX-BAT01 lithium battery, contact Honeywell Analytics.
• Lithium polymer cells exposed to heat at 266°F (130°C) for 10 minutes can cause fire and/or explosion.
MISES EN GARDE
a
• Avertissement: Le remplacement d'un composant de l'appareil peut altérer sa sécurité intrinsèque.
• Précaution: Pour des raisons de sécurité, cet appareil doit être exclusivement utilisé et entretenu par du personnel qualifié. Lisez attentivement
le guide technique avant
• D'utiliser l'appareil ou d'en assurer l'entretien, et assurezvous d'en avoir bien compris les instructions.
• Chargez le détecteur avant sa première utilisation. Honeywell Analytics recommande de recharger le détecteur après chaque journée d'utilisation.
• Étalonnez le détecteur avant sa première utilisation, puis de manière régulière, en fonction de l'utilisation et de l'exposition du capteur aux poisons
et autres contaminants. Les capteurs doivent être étalonnés régulièrement et au moins une fois tous les 180 jours (6 mois).
• Veillez à effectuer l'étalonnage dans une zone sûre, exempte de gaz dangereux, dans une atmosphère contenant 20,9 % d'oxygène.
• Le capteur de gaz combustible est étalonné en usine au méthane à une concentration de 50% LIE. Si la surveillance porte sur un autre gaz combustible
dans la plage de %LIE, étalonnez le capteur en utilisant le gaz approprié.
• Sur cet appareil, seule la détection de gaz combustible a fait l'objet d'une évaluation des performances par CSA International.
• Protégez le capteur de gaz combustible des expositions aux composés de plomb, aux silicones et aux hydrocarbures chlorés. Bien que certaines vapeurs
organiques (comme l'essence au plomb ou les hydrocarbures halogénés) puissent neutraliser provisoirement les performances du capteur, dans la
plupart des cas, le capteur retrouvera son fonctionnement normal après étalonnage.
• Si le capteur de gaz combustible a été exposé à des contaminants/poisons (composés de soufre, vapeurs de silicium, produits halogénés, etc.), il est
conseillé de vérifier son bon fonctionnement en le mettant en présence d'une concentration connue d'un gaz.
• Honeywell Analytics recommande d'effectuer un " test fonctionnel " des capteurs, avant chaque utilisation quotidienne, afin de vérifier qu'ils réagissent
bien au gaz, notamment lorsque le détecteur est exposé à une concentration de gaz qui dépasse les seuils d'alarme. Vérifiez manuellement que les
alarmes sonore et visuelle sont activées. Étalonnez l'appareil si les lectures sont en dehors des limites spécifiées.
• Précaution: Des lectures élevées hors échelle peuvent indiquer la présence d'une concentration explosive.
• Une lecture qui augmente rapidement, puis qui baisse, ou une lecture fantaisiste peuvent être représentatives d'une concentration de gaz excédant
la limite d'échelle supérieure et risquant donc d'être dangereuse.
• Cet appareil est uniquement destiné aux atmosphères potentiellement explosives où la concentration d'oxygène ne dépasse pas 20,9 % (v/v).
• L'exposition prolongée du Honeywell BW™ MaxXT II à certaines concentrations de gaz combustible et d'air peut fortement éprouver l'élément du
détecteur et nuire gravement à ses performances. En cas d'alarme, suite à une forte concentration de gaz combustible, il convient d'effectuer un
réétalonnage, voire de remplacer le capteur si nécessaire.
• La pompe BW (XT-RPUMP-K1) est certifiée pour une utilisation avec le Honeywell BW™ MaxXT II uniquement.
• Avertissement: La batterie au lithium (MX-BAT01) peut présenter un risque d'incendie ou de brûlure chimique en cas de mauvaise utilisation.
Elle ne doit jamais être démontée, incinérée ni chauffée au-delà de 100 °C.
• Avertissement: N'utilisez jamais d'autres piles au lithium avec le détecteur Honeywell BW™ MaxXT II, au risque de provoquer un incendie et/ou une
explosion. Pour commander une batterie au lithium MX-BAT01 de rechange, contactez Honeywell Analytics.
• Avertissement: Les piles au lithium polymère exposées à une température supérieure à 130 °C pendant plus de 10 minutes peuvent provoquer un
incendie et/ou un explosion.
• Mettez immédiatement au rebut les piles au lithium usagées. Ne les démontez jamais et ne les jetez pas au feu. Ne les mélangez pas aux autres
déchets solides. Les piles usagées doivent être éliminées par un centre de recyclage agréé ou un centre de traitement des matières dangereuses.
• Gardez les piles au lithium hors de portée des enfants.
• Avertissement: Honeywell Analytics recommande l'utilisation de gaz d'étalonnage de haute qualité et de bouteilles répondant aux normes nationales.
Les gaz d'étalonnage doivent correspondre à la précision du détecteur.
• Les tests fonctionnels et les étalonnages peuvent être effectués en utilisant un régulateur 0,5 l/min. ou un régulateur de débit à la demande. Si vous
utilisez le régulateur de débit à la demande, ce dernier doit répondre aux spécifications de pression d'entrée maximale suivantes :
• Bouteilles jetables 0-3 000 psig/70 bar
• Bouteilles rechargeables 0-3 000 psig/70 bar
• Les produits peuvent contenir des matériaux qui sont réglementés pour le transport en vertu des règlements nationaux et internationaux de
marchandises dangereuses. Retourner le produit conformément à la réglementation sur les marchandises dangereuses appropriées. Contactez
transporteur pour plus d'instructions.
Parts of the Honeywell BW™ MaxXT II
Item Description
1 Visual alarm indicators (LEDs)
2 Pump quick connector
3 Pump filter and moisture filter
4 Button
5 Alligator clip
6 Charging connector and IR interface
7 Diffusion cover locking screw (1)
8 Diffusion cover
9 Audible alarm
10 Liquid crystal display (LCD)
Activating/ Deactivating the detector
To activate the detector, press Button.
To deactivate the detector, press and hold button until the OFF countdown is complete.
For information about more button actions, refer to Honeywell BW™ MaxXT II User Manual.
Display Elements
Item Description
1 Alarm condition
2 Automatically zero sensor
3 Numeric value
4 Battery life indicator
5 Pump indicator
6 Heartbeat indicator
7 Gas type identifiers
8 Gas cylinder
9 Automatically span sensor
Connecting the Gas Cylinder to the Detector
Calibration and Bump Test Installation
Gas Cylinder Guidelines
• To ensure accurate calibration, use a premium-grade calibration gas. Use gases approved by the National Institute of Standards and Technology.
• If a certified calibration is required, contact Honeywell Analytics.
• Do not use a gas cylinder that is past its expiration date.
Gas Cylinder Connection
1. Verify the calibration gas being used matches the span concentration value(s) that are set for the detector.
2. Connect the calibration hose to a 0.5 l/min regulator or demand flow regulator on the gas cylinder.
3. Begin the calibration procedures.
4. When displays, attach the hose quick connector to the pump quick connector.
5. When calibration is complete, turn off the gas, and disconnect the hose from the detector and the demand flow regulator.
6. Ensure the gas cylinder is stored according to manufacturer's specifications.
Calibration
Procedure Display Procedure
4. When
a Caution
and
Calibrate only in a safe area that
gas cylinder and apply gas at a
is free of hazardous gas in an
flow rate of 250 to 500 ml/min.
atmosphere of 20.9% oxygen.
After a sufficient amount of gas
1. Press and hold ○ as the detector
has been detected (approximately
performs the OFF countdown.
3 0 s e c o n d s ) , t h e d e t e c t o r
Continue holding ○when the
beeps,
detector briefly deactivates.
detector completes the calibration.
2. The detector activates again and 5. The LCD displays CAL DUE. Next,
performs the CAL countdown. a screen displays showing the
Continue holding ○ until the number of days remaining before
countdown is complete to enter calibration is due for each sensor.
calibration. The LCD then displays the earliest
calibration due date, as some
sensors require more frequent
calibrations.
3. flashes while the Notes:
detector zeroes all of the sensors.
The diffusion cover must be attached to the detector to calibrate
If a sensor fails to auto zero,
Do not calibrate the detector during or immediately after charging is
it cannot be calibrated. When
complete.
auto zero is complete, the LCD
The maximum hose length for calibration is 3 ft. (1 m).
displays APPLY GAS.
Calibration can be aborted at any time. To abort calibration, press ○. The
CAL ABORTED screen displays.
Alarms
Refer to the following table for information about alarms and corresponding screens.
Alarm Display Alarm
Low Alarm TWA Alarm
• Slow siren • Fast siren
• Slow alternating flash • Fast alternating flash
• and gas bar flash • and target gas bar flash
• Vibrator alarm activates • Vibrator alarm activates
High Alarm STEL Alarm
• Fast siren • Fast siren
• Fast alternating flash • Fast alternating flash
• and target gas bar • and target gas bar flash
flash
• Vibrator alarm activates
• Vibrator alarm activates
Multi-Gas Alarm Over Limit (OL) Alarm
• Alternating low and high alarm • Fast siren
siren and flash
• Fast alternating flash
• and target gas bars
• and target gas bar flash
flash
• Vibrator alarm activates
• Vibrator alarm activates
• OL displays
Sensor Alarm Automatic Shutdown Alarm
• ERR displays • Sequence of 10 rapid sirens and
alternating flashes with 1 second
of silence in between (sequence
reactivates seven times)
•
alarm activates
• TURNING OFF displays before
deactivating
Low Battery Alarm Pump Alarm
• Sequence of 10 rapid sirens • Two beeps and two flashes
and alternating flashes with 7
• Fan symbol and
seconds of silence in between
• HIGH displays
(continues for 10 minutes)
• The vibrator alarm activates
• and flashes
• LOW BATTERY displays, and
the vibrator alarm activates
• After 10 minutes of the Low
Battery alarm, the Automatic
Shutdown Alarm sequence
Note: If enabled, during an alarm condition the Latched Alarms option
begins
causes the low and high gas alarms (audible, visual, and vibrator) to persist
• TURNING OFF displ ays until the alarm is acknowledged (by pressing ○) and the gas concentration
before deactivating
is below the alarm setpoint. The LCD continues to display the high peak
concentration until the alarm condition no longer exists. Refer to User
Manual to enable/disable Latching Alarms. Local regulations may require
the Latching Alarms option be enabled.
Options Menu
The detector, IR Link adapter, and Safety Suite Device Configurator software are required to define options.
Refer to the Honeywell BW™ MaxXT II User Manual and Safety Suite Device Configurator Operator's Manual
provided on the Honeywell https://safety.honeywell.com web site.
For user and sensor options, refer to the following:
Device Configuration
• Startup Message Top Line: Enter a line of text to display on the LCD during startup (maximum 25 characters).
• Startup Message Bottom Line: Enter a line of text to display on the LCD during startup (maximum 25 characters).
Display
is displayed
flashes, connect the
is displayed, and
flashes while the
Display
flashes and vibrator
flashes
