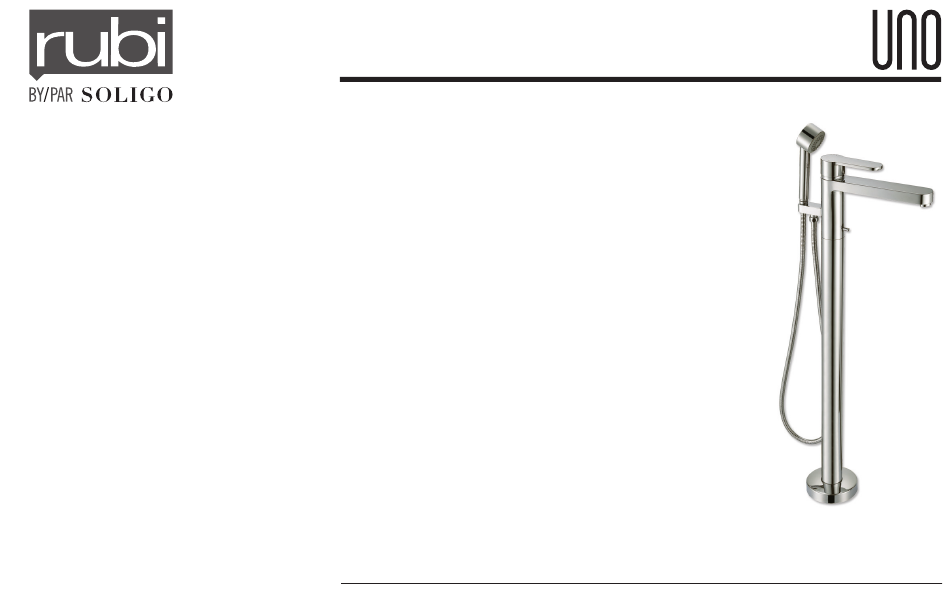

- Page 1 ROBINET DE BAIN SUR PIED AVEC DOUCHETTE FLOOR MOUNTED BATH FAUCET WITH HANDSHOWER R UN21XD CC - R UN21XD NN Installation - Spécifications - Entretien - Garantie Installation - Specifications - Maintenance - Warranty...
- Page 2 MERCI! Merci d’avoir choisi un robinet de salles de bains de la série Uno de Rubi. Nous vous recommandons de lire attentivement les instructions qui suivent pour vous assurer que votre robinet soit correctement installé. Prenez soin de bien déballer votre robinet. Sa boîte devrait contenir toutes les pièces nécessaires à...
-
Page 3: Table Of Contents
TABLE DES MATIÈRES / TABLE OF CONTENT Garantie ..........Warranty ..............4 Liste de pièces ........Parts list ..............5 Outils ............ Tools ................ 5 Vue explosée.......... Exploded view ............5 Guide d' installation ........ Installation guide ............6 Préparation ........... Preparation .............. -
Page 4: Garantie
GARANTIE Rubi garantit ses robinets de salles de bains Uno contre tout défaut matériel et de fabrication, aussi longtemps que le consommateur acheteur original en sera propriétaire et selon les conditions qui suivent. Les douchettes et les flexibles de cette série sont couverts par une garantie d'un an selon les mêmes conditions. -
Page 5: Tools
R UN21XD VUE EXPLOSÉE / EXPLODED VIEW Robinet de bain sur pied avec douchette. Floor mounted bath faucet with handshower. OUTILS / TOOLS Outils nécessaires à l'installation. LISTE DES PIÈCES / PARTS LIST Tools needed for installation. 01 Robinet / Main body 01 Clé... -
Page 6: Installation Du Robinet
INSTALLATION DU ROBINET / FAUCET INSTALLATION 1 11/16” 43 mm (Note: Vous devez avoir accès sous le plancher Fabriquez une base qui doit s’insérer sous Nous recommandons d'allouez 1 11/16” pour placer la base illustrée à l'étape 03) le plancher entre deux poutres. Nous recom- (43 mm) entre le dessus de la base-support et Percez un trou de 5”... - Page 7 INSTALLATION DU ROBINET / FAUCET INSTALLATION Retirez les bouchons de protection. Installez les rondelles de fibres Fixez la colonne principale avec les écrous et fixez les tubes d’alimentation. Serrez fournis dans l’emballage et serrez fermement Remove the protective caps. fermement les écrous à l’aide d’une clé. avec une clé.
- Page 8 INSTALLATION DU ROBINET / FAUCET INSTALLATION Insérez les 2 côtes du manchon à l’intérieur Insérez le corps du robinet et fixez le fer- Installez les raccords d’eau à l’aide de tuyaux de la colonne principale et fixez fermement en mement à l’aide des deux vis hexagonales. flexible identifiés.
-
Page 9: Preparation
PRÉPARATION / PREPARATION À l' aide de la clé à molette, retirez l'anneau de Ouvrez l' eau à pleine capacité et laissez l'eau Réinstallez l' aérateur et son joint d'étanchéité. l'aérateur, l' aérateur et son joint d'étanchéité. froide couler pendant une minute puis l'eau chaude pendant une autre minute pour purger Put the aerator back in place with the special With the adjustable wrench, pull out the area-... -
Page 10: Cartridge Replacement
REMPLACEMENT DE CARTOUCHE / CARTRIDGE REPLACEMENT Retirez le petit capuchon protecteur et libérez Changez la cartouche et replacez la poignée. la poignée du robinet en dévissant sa vis de retien avec la clé hexagonale. Change cartridge and put handle back. Pull the small protective cap out and release the handle of the faucet by unscrewing its retaining screw with the hex key. -
Page 11: Outline Drawings
MISES EN PLAN / OUTLINE DRAWINGS 247 mm 9 3/4... -
Page 12: Entretien
ENTRETIEN Pour nettoyer votre robinet, un nettoyant liquide sans abrasifs, de l’eau chaude et un linge doux suffiront pour faire disparaître saletés, tâches et traces d’accu- mulation de savon. Rincez après le nettoyage et asséchez avec un linge doux sec pour retrouver le lustre original de votre robinet.
