roBineTS De cuiSine MonoTrou aVec DoucheTTe aMoViBLe À 2 JeTS
SinGLe-hoLe kiTchen FauceTS wiTh Two JeT PuLL-ouT SPraY
caPPuccino
R BA91CA CC
R BA91CA NN
caPPuccino
RBA91CAXCC
RBA91CAXNN
BariSTa
aMericano
R BA91AM CC
R BA91AM NN
aMericano
RBA91AMXCC
RBA91AMXNN
inSTaLLaTion - SPÉciFicaTionS - enTreTien - GaranTie
inSTaLLaTion - SPeciFicaTionS - MainTenance - warranTY
eSPreSSo
R BA91ES CC
R BA91ES NN
eSPreSSo
RBA91ESXCC
RBA91ESXNN
Advertisement
Related Manuals for Soligo rubi BARISTA RBA91CACC
Summary of Contents for Soligo rubi BARISTA RBA91CACC

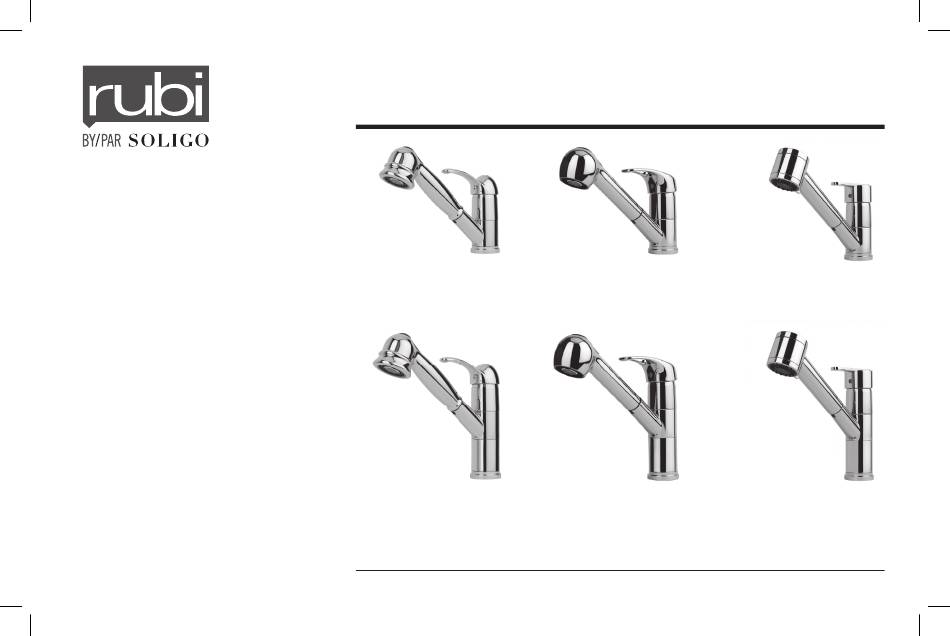

- Page 1 BariSTa roBineTS De cuiSine MonoTrou aVec DoucheTTe aMoViBLe À 2 JeTS SinGLe-hoLe kiTchen FauceTS wiTh Two JeT PuLL-ouT SPraY caPPuccino aMericano eSPreSSo R BA91CA CC R BA91AM CC R BA91ES CC R BA91CA NN R BA91AM NN R BA91ES NN caPPuccino aMericano eSPreSSo...
- Page 2 Merci! Merci d’avoir choisi un robinet de cuisine de la collection Barista de Rubi. Nous vous recommandons de lire attentivement les instructions qui suivent pour vous assurer que votre robinet soit correctement assemblé et installé. Prenez soin de bien déballer votre robinet. Sa boîte devrait contenir toutes les pièces nécessaires à...
-
Page 3: Table Of Contents
TaBLe DeS MaTiÈreS / TaBLe oF conTenT Garantie ..........Warranty ..............4 Outils ............ Tools ................ 5 Liste des pièces ........Parts list ..............5 Installation du robinet de cuisine .... Kitchen faucet installation ........6 Mises en plan ........Outline drawings ............13 Entretien .......... -
Page 4: Warranty
GaranTie Rubi garantit ses robinets de cuisine Barista contre tout défaut matériel et de fabrication, aussi longtemps que le consommateur acheteur original en sera propriétaire et selon les conditions qui suivent. Les douchettes et les flexibles de cette série sont couverts par une garantie d'un an selon les mêmes conditions. -
Page 5: Tools
LISTE DE PIÈCES / PARTS LIST Les pièces nécessaires à l'assemblage et à l'installation de votre robinet. OUTILS / TOOLS Parts needed to assemble and install your faucet. Outils nécessaires à l'installation. Tools needed for installation. 01 Boyaux flexibles / Flexible hoses Tournevis tête plate / Flathead screwdriver... -
Page 6: Kitchen Faucet Installation
inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion Retirez l'écrou de la tige de fixation. Raccordez les deux flexibles d' arrivée Insérez l'anneau de caoutchouc à la base d' eau (froide et chaude) à la base du robinet du robinet. Remove nut from fixing rod. - Page 7 inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion Glissez les tiges et les flexibles dans le trou de Retirez la pellicule de l'adhesif de l'écrou de Glissez l'écrou de fixation en place. fixation. la surface prévue pour le robinet. Slide fixation locknut in place.
- Page 8 inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion Assurez-vous d'aligner correctement la base du Sous la surface, placez la plaque de fixation. En vous servant de l'outil fourni, vissez l'écrou robinet. de la tige de fixation. Beneath the surface, place mounting plate in Make sure to align the body of the faucet position.
- Page 9 inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion Serrez bien l'écrou en gardant aligné. Placez un joint d'étanchéité à la tête du Vissez le flexible à sa douchette. flexible de la douchette. Thighten nuts properly while maintening Screw flexible to hand shower. alignement.
- Page 10 inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion Insérez la douchette sur son support. Vissez l'écrou du flexible de la douchette sur la Assurez-vous qu'il y ait un joint d'étanchéité tige de fixation. à l'intérieur de l'écrou du flexible de la dou- Insert hand shower on its support base.
- Page 11 inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion Reliez le flexible de la douchette à l'écrou de la Serrez. Installez la pesée sur le flexible à une distance tige de fixation. appropriée. Thighten. Connect hand shower flexible hose to the nut Install weight on the flexible hose at an appro- of the fixation rod.
- Page 12 inSTaLLaTion Du roBineT De cuiSine / kiTchen FauceT inSTaLLaTion Chaud / Hot Froid / Cold Vérifiez l'installation. Vérifiez le va-et-vient de la douchette. Raccordez les tuyaux d' arrivée d'eau à leurs valves d'arrêts respectives (froid / chaud). Verify installation. Verify the pull-out movement of the hand Connect the water inlet hoses to their respec- shower.
-
Page 13: Outline Drawings
MiSeS en PLan / ouTLine DrawinGS 100 mm 74 mm 92 mm 3-15/16" 2-7/8" 3-5/8" 137 mm 209 mm 183 mm 5-3/8" 143 mm 2-1/4" 7-7/32" 145 mm 150 mm 149 mm 5-5/8" 137 mm 125 mm 5-11/16" 5-7/8" 6" 5-3/8"... - Page 14 VUE EXPLOSÉE / EXPLODED VIEW Liste complète des pièces de votre robinet. Complete parts list of your faucet. NO. CODES DESCRIPTIONS Corps du Robinet / Faucet body RESPCC / RESPNN Poignée / Handle (Espresso) RAMCC / RAMNN Poignée / Handle (Americano) RCAPCC / RCAPNN Poignée /...
-
Page 15: Maintenance
enTreTien Pour nettoyer votre robinet, un nettoyant liquide sans abrasifs, de l’eau chaude et un linge doux suffiront pour faire disparaître saletés, tâches et traces d’accu- mulation de savon. Rincez après le nettoyage et asséchez avec un linge doux sec pour retrouver le lustre original de votre robinet. - Page 16 www.rubi.ca info@rubi.ca T. 800.463.2197 • • 2750, avenue Dalton, Québec, Qc. Canada G1P 3S4 DR008-5...
