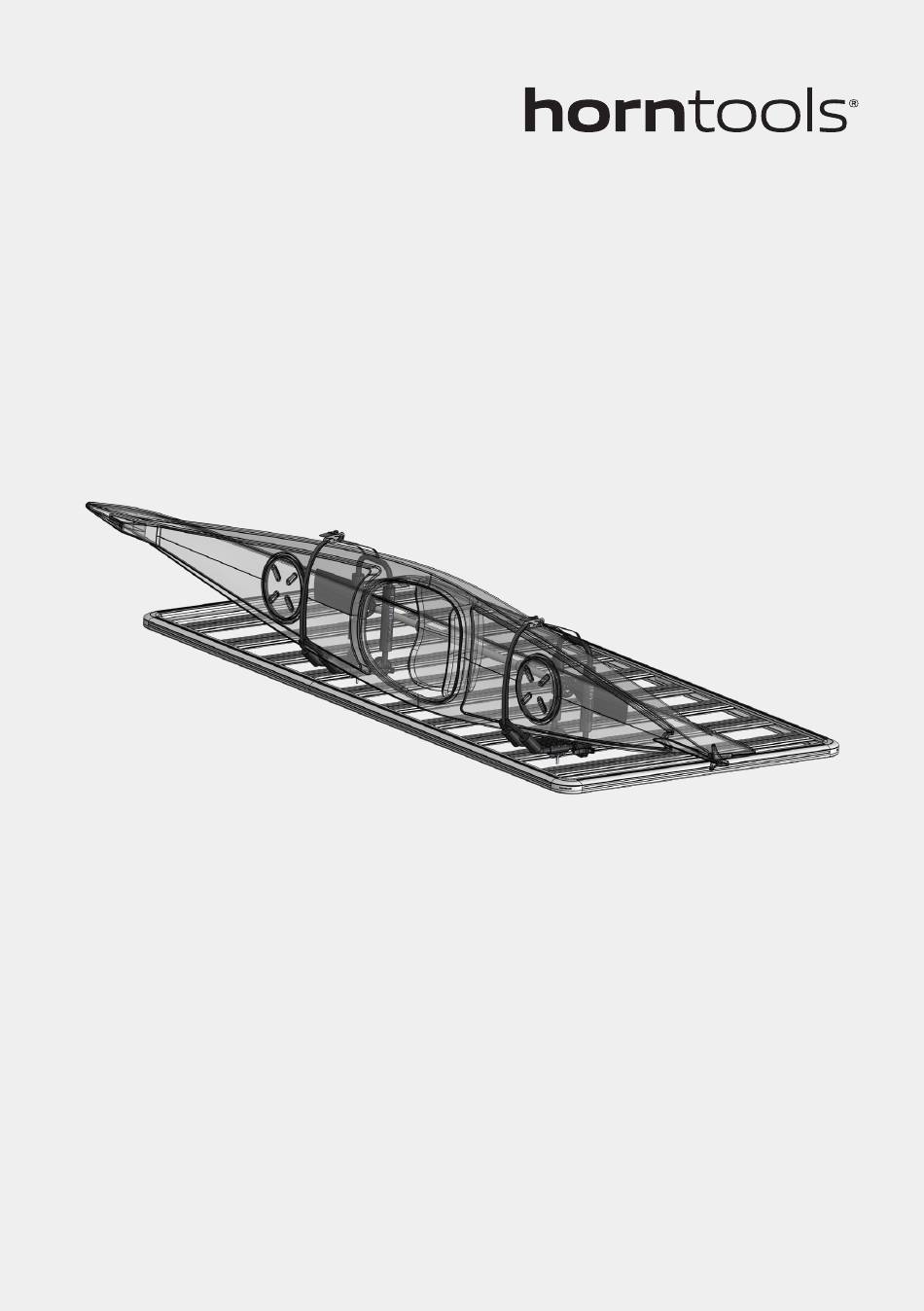

- Page 1 Kajakhalterung Serviceanleitung kajak rack service instructions Modell | Model: PHRRF020...
-
Page 2: Allgemeine Hinweise General Information
Für eventuell vorhandene Fehler und deren Auswirkung kann keine Haftung übernommen werden. Technische Änderungen am Produkt sowie in dieser Anleitung sind vorbehalten! horntools excludes the liability for mistakes in the images or text phrases in this manual. Technical changes reserved! - Page 3 Prüfe vor dem Einbau, ob der Lieferumfang komplett ist und alle Teile unbeschädigt sind. Sollten Teile fehlen oder beschädigt sein kontaktiere bitte deinen horntools Händler und warte mit dem Einbau des Systems bis alle Teile unbeschädigt bei dir sind. Before installing the horntools product, check if all parts are in the package and are not damaged! If something is missing or damaged contact your horntools dealer and don’t start the installation.
- Page 4 Stückliste Roof Rack DO‘s and DONT‘s Partlist festzurren / fix Bild / Menge / Name Picture Quantity PHRRF020 Kajakhalterung / Kajak rack km/h HSTRTDRR5M festzurren / fix festzurren / fix PHRRF020_Bracket01 PHRRF020_Bracket02 Wenn ein Canopy („Hardtop“) und ein Dachträger auf der Kabine verbaut sind, darf die Ladung nicht auf beiden festgebunden werden! Der Dachträger...
- Page 5 Stückliste Serviceanleitung Partlist Service instructions Platzierung Kajakhalterung | Placement kajak rack Bild / Menge / Name Platziere die erste Kajakhalterung auf einem der Querträger. Falls Picture Quantity du eine Dachträgerplattform verwendest, achte auf den passenden Abstand zwischen den zwei Halterungen, damit das Kajak gut fixiert werden kann.
- Page 6 (Abb.3). Achte drauf, dass dein Kajak oder SUP gut befestigt ist und nichts wackelt. Prüfe vor deiner ersten Fahrt auch die Schraubverbindung zwischen Kajakhalterung und Dachträger. Use the horntools tie-down straps supplied to secure your kayak or SUP . Use one tie-down strap per kayak holder and attach it to the marked points (Fig.
- Page 7 Anzugsdrehmomente, alle Schrauben mit dem angegebenen Drehmoment Notizen | Notes anziehen | Torque down all bolts in accordance to below guidelines Drehmomenttabelle | Torque diagram [torque in Nm] Regelgewinde Abmessung Vorspannkraft (kN) Anziehmoment (Nm) Festigkeitsklasse 10.9 12.9 10.9 12.9 M 4x0,70 1,29 1,71 1,02...
- Page 8 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Page 9 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
