STARTENT
INSTRUKCJA
MONTAŻU

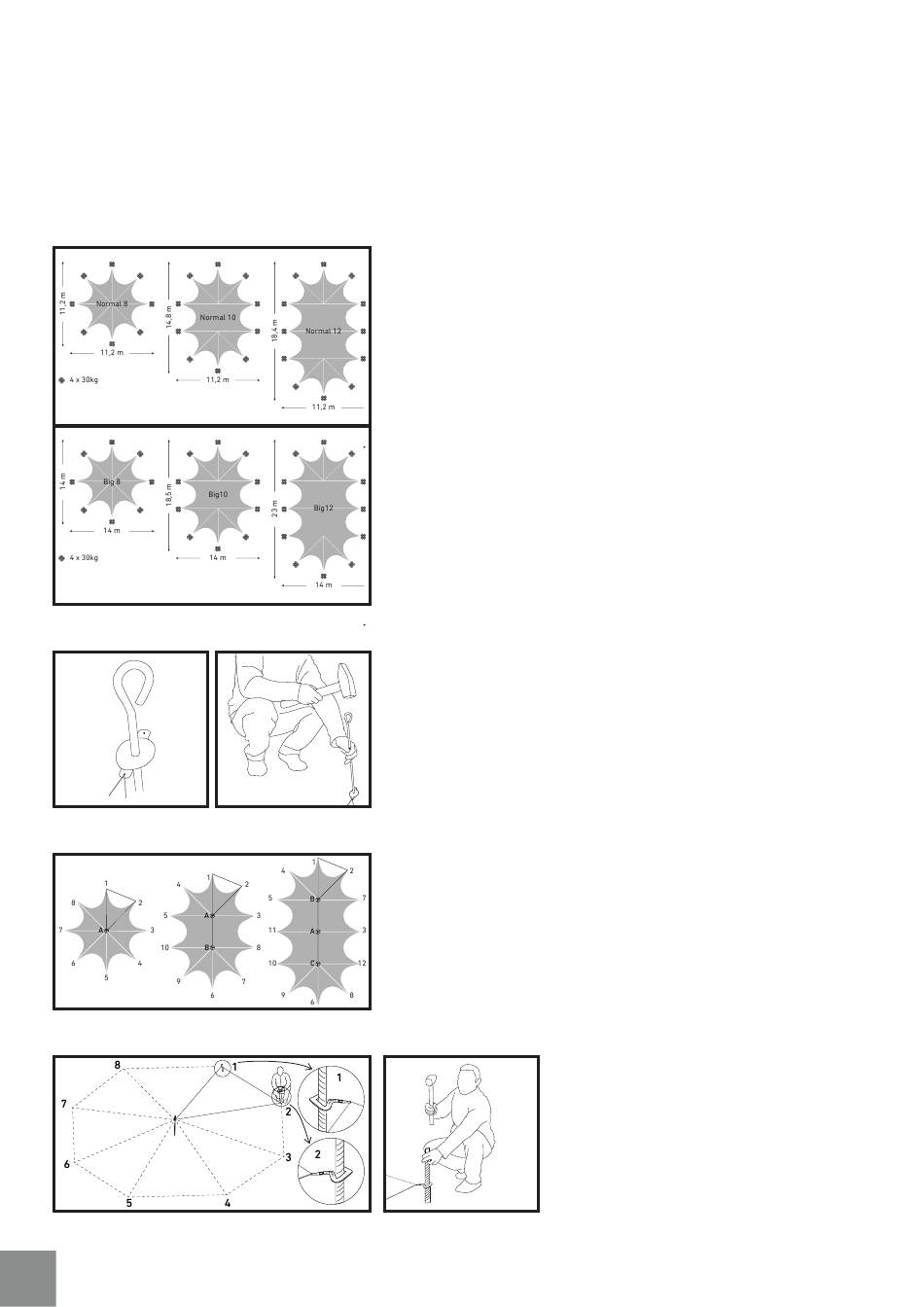

Rys. 1
Rys. 2
Rys. 4
Rys. 5
4
1. Wybierz płaskie, równe miejsce do rozłożenia namiotu. Upewnij się,
że dysponujesz miejscem o wymiarach nie mniejszych, niż widoczne
na rysunkach z wymiarami (Rys.1).
2. Rozepnij torbę z namiotem, sprawdź czy zawartość zestawu jest
zgodna z listą części wyszczególnionych w tabeli (Tabela 1).
3. W przypadku namiotów wielomasztowych, przy pomocy przyrządu do
rozmierzania masztów wyznacz najpierw punkty, w których będą się
znajdować maszty A,B,C (Rys. 4).
Przyrząd do rozmierzania masztów posiada:
- 2 metalowe kółka - w przypadku namiotów dwumasztowych,
- 3 metalowe kółka - w przypadku namiotów trzymasztowych.
a) rozkładając namiot dwumasztowy - włóż szpilkę w pierwsze kółko
i wbij ją w ziemię, rozciągnij linkę, a drugie kółko wyznaczy miejsce
drugiego masztu. Wbij szpilkę w miejsce drugiego masztu.
b) rozkładając namiot trzymasztowy - włóż szpilkę w środkowe kółko
i wbij ją w ziemię. Rozciągnij linki w przeciwnych kierunkach,
w linii prostej, a kółka wyznaczą miejsce drugiego i trzeciego masztu.
Wbij szpilki w miejsca wyznaczone przez kółka dla drugiego
i trzeciego masztu.
4. Przygotuj przyrząd do rozmierzania rozstawu kotew.
Przyrząd do rozmierzania kotew ma 2 trójkąty i kółko (metalowe).
5. Rozwiń przyrząd do rozmierzania kotew, przygotuj szpilkę (Rys. 2).
6. Szpilkę przyrządu do rozmierzania kotew wbij w miejsce,
w którym będzie stał maszt namiotu (Rys. 3).
7. Lekko rozciągnij przyrząd do rozmierzania kotew tak,
aby z linek powstał trójkąt (Rys. 5).
8. Zaczep linkę do kotwy nr 1, napnij linkę i przyłóż kotwę
pionowo do podłoża. W ten sposób wyznaczysz punkt mocowania
pierwszego narożnika namiotu. Upewnij się, że linka ciągle jest
napięta i wbij kotwę do podłoża (Rys. 6).
W przypadku namiotów dwu- lub trzymasztowych punkt
mocowania numer 1 musi znajdować się dokładnie na przedłużeniu
linii łączącej maszty namiotu.
9. Zaczep linkę do kotwy nr 2. Napnij pozoste ramiona trójkąta
(linki mocujące) za pomocą kotwy nr 2. Następnie wyznacz
punkt mocowania drugiego narożnika, przykładając kotwę do
podłoża - ciągle równomiernie napinając linki. W wyznaczonym
punkcie wbij kotwę.
10. Odczep linkę od kotwy nr 1 i zaczep ją do kotwy nr 3 (trójkąt na
kotwie nr 2 pozstaje na swoim miejscu).
Rys. 3
11. Napnij linki mocujące za pomocą kotwy nr 3, wyznacz punkt
mocowania trzeciego narożnika i wbij kotwę w tym punkcie.
Postępuj podobnie z każdym kolejnym narożnikiem namiotu aż do
kotwy nr 8. W przypadku namiotów wielomasztowych wyznaczaj
punkty w kolejności wskazanej na rysunku nr 4.
12. Mocowanie kotwy nr 9 powinno się pokryć z mocowaniem kotwy
nr 1. UWAGA: Przyrząd do rozmierzania pozwala na orientacyjne
rozmierzenie umiejscowienia kotew i masztów. Wynika to z samej
techniki wbijania kotew, ich nachylenia podczas wbijania, napięcia
linki w momencie rozmierzania. Finalne, głębokie wbijanie kotew
zaleca się wykonać po dopięciu ścian lub założeniu samej czaszy
namiotu (gdy namiot nie ma ścian).
Rys. 6
PODŁOŻE NIEUTWARDZONE
INSTRUKCJA MONTAŻU NAMIOTÓW STARTENT STRONG
