Summary of Contents for Tucano Urbano TERMOSCUD PRO R234PRO

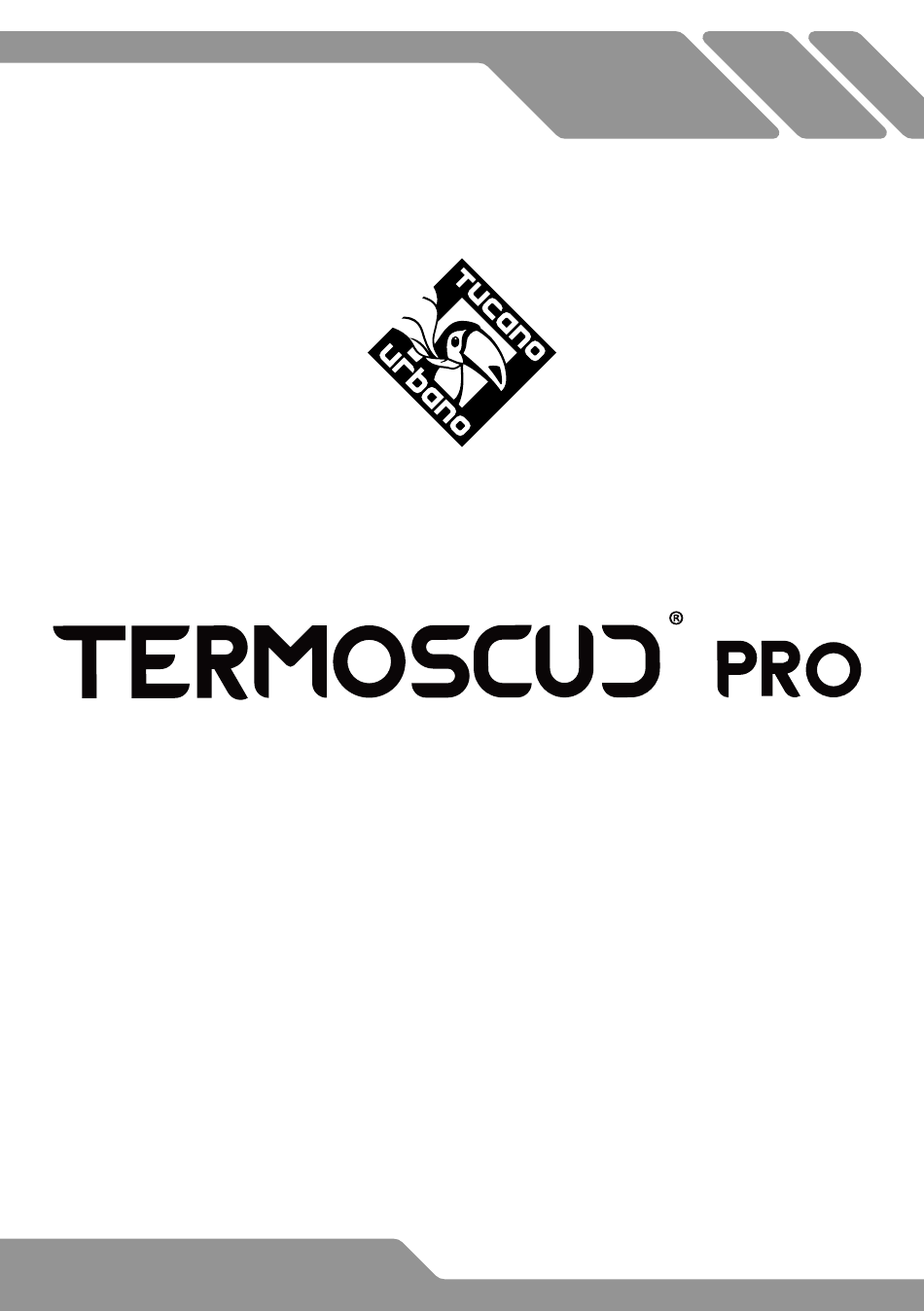

- Page 1 ISTRUZIONI DI UTILIZZO Use manual...
- Page 2 Prima del montaggio verificare la compatibilità del coprigambe Termoscud® con il vostro modello di scooter presso il rivenditore o sul sito www.tucanourbano.com. Per un uso efficiente e sicuro del vostro coprigambe seguire attentamente le istruzioni di montaggio: in caso di dubbio rivolgersi a personale esperto. Eseguito il montaggio, verificarne la correttezza, accertandosi che nessuna parte del prodotto sia di ostacolo alla posizione di guida, al movimento dello sterzo, alla messa a terra dei piedi o al funzionamento del mezzo;...
- Page 3 BREVETTATO PATENTED S.G.A.S. (sistema brevettato antisventolio) con nuova valvola dotata di tappo integrato e chiusura stagna a vite. Adattatore S.G.A.S. in dotazione per gonfiare a fiato/con pompa: rende igienico il gonfiaggio ed evita la fuoriuscita dell’aria durante la chiusura della valvola. Per un funzionamento ottimale del sistema S.G.A.S., la pressione non deve essere superiore a 0,1 BAR / 1.3 PSI.
- Page 4 Questo prodotto è dotato del sistema registrato HYDROSCUD® a garanzia di impermeabilità e traspirabilità. Il materiale esterno e le cuciture nastrate sono altamente impermeabili. Bisogna tuttavia considerare che all’impermeabilità assoluta esistono limiti oggettivi dipendenti dalla forma, dall’utilizzo e dalla situazione. Il coprigambe ha infatti una struttura aperta, pertanto, meno protettiva rispetto a un pantalone impermeabile.
- Page 5 Staccare il velcro e il bottone automatico A. Detach the Velcro and the press-stud A.
- Page 6 Staccare il velcro ed aprire la zip laterale B portando il cursore dal basso verso l’alto. Detach the Velcro and unzip the side zip B, moving the slider upwards. Dopo aver sganciato la zip B, staccare il velcro e il bottone automatico C.
- Page 7 Sganciare i bottoni automatici D del pezzo centrale. Detach the press-studs D, arranged in the centre.
- Page 8 Per mantenere tesa copertura estiva, utilizzare la prolunga E agganciandola ai bottoni automatici come in figura. To keep the summer covering taut, use the extension cable E and attach press-studs as in the picture. Nella stagione calda, dopo aver smontato la parte invernale, arrotolare la copertura estiva d’emergenza all’interno della parte frontale e fissarla tramite i nastri D e il velcro laterale E.
- Page 9 Cappuccio impermeabile da rimboccare intorno alla sella per proteggerla dalla pioggia durante la sosta; utilizzare la tracolla come ulteriore aggancio antivento. An elasticized waterproof cover can be pulled over the seat when the scooter is parked. Use the shoulder strap as an additional windshield hook.
- Page 10 Pettorina con sgancio sicurezza Velcro regolabile. Chest cover with safety strap.
-
Page 12: Instructions D'utilisation
INSTRUCTIONS D’UTILISATION Manual de utilización... - Page 13 Avant de monter le produit, vérifier auprès du revendeur ou sur le site www.tucanourbano.com que le tablier Termoscud® est compatible avec le modèle du scooter. Pour une utilisation efficace et sûre du tablier, suivre scrupuleusement les instructions de montage: en cas de doutes, s’adresser à un personnel qualifié. Après le montage, s’assurer que le produit est bien positionné...
- Page 14 BREVETTATO PATENTED S.G.A.S. (système breveté anti-flottements) avec nouvelle valve équipée de bouchon intégré et de fermeture à vis étanche. Adaptateur S.G.A.S. fourni pour gonfler avec la bouche/une pompe rend le gonflage hygiénique et évite la sortie d’air pendant la fermeture de la valve. Pour un fonctionnement optimal du système S.G.A.S., la pression ne doit pas dépasser 0,1 BAR / 1.3 PSI.
- Page 15 Ce produit est équipé du système breveté HYDROSCUD® garantissant son imperméabilité et sa respirabilité. Le matériel externe et les coutures soudées sont hautement imperméables. Par ailleurs, une membrane supplémentaire est disposée à l’intérieur des couches pour assurer une double imperméabilité, même si le tissu externe est abîmé ou usé. Toutefois, il faut garder à l’esprit que l’imperméabilité...
- Page 16 Détacher le velcro et le bouton automatique A. Despegar el velcro y el botón automático A.
- Page 17 Détachez le velcro et ouvrir la fermeture éclair latérale B en déplaçant le curseur du bas vers le haut. Despegar el velcro y abrir la cremallera lateral B deslizando el cursor desde abajo hacia arriba. Après avoir détaché la fermeture éclair B, détachez le velcro et le bouton automatique C.
- Page 18 Détachez les boutons automatiques D de la pièce centrale. Desenganchar los botones automáticos D de la pieza central.
- Page 19 Pour maintenir la tension de la couverture d’été, utilisez la rallonge E en l’accrochant aux boutons automatiques comme dans l’illustration. Para mantener tensa la cubierta verano, utilizar la prolongación E enganchándola botones automáticos como se muestra en la figura. Pendant la saison chaude, après avoir démonté la partie hivernale, enroulez la couverture estivale d’urgence à...
- Page 20 Gaine imperméable à fixer sur la selle pour la protéger de la pluie pendant les arrêts ; utilisez la Cappuccio impermeabile da rimboccare intorno bandoulière comme accroche anti-vent. alla sella per proteggerla dalla pioggia durante Funda impermeable que puede guardarse en la sosta;...
- Page 21 Le tablier Termoscud® est doté d’un plastron avec une bandoulière à déclenchement de sécurité. Protección del pecho con cinta de seguri- dad.
-
Page 23: Istruzioni Di Montaggio
ISTRUZIONI DI MONTAGGIO Instruction manual Piaggio MP3> 2022 R234 PRO... -
Page 24: Summary View
STEP D STEP E Le foto e i disegni sono puramente indicativi. Tucano Urbano si riserva il diritto di modificare o migliorare il prodotto in qualsiasi momento, senza preavviso e senza obblighi di dover applicare tali modifiche su prodotti già venduti. - Page 25 Stendere Termoscud® sulla sella con i nastri 1 e 3 in avanti. Unfold Termoscud® on the scooter’s seat with straps 1 and 3 forward. 2bis 2bis 1bis 3bis 3bis R234 PRO...
- Page 26 Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter fissandoli sui nastri 1. Infilare il nastro 1bis nella scaletta. Fasten Termoscud® on both sides, using the scooter’s original screws, threading them through the holes at the end of the straps 1. Fasten strap 1bis into the ladderlock.
- Page 27 Forzare leggermente la tessera della carrozzeria poiché questa è fissata a incastro. Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter fissandoli sui nastri 3bis. Exert gentle pressure on the bodywork ID plate – it is slightly recessed. Fasten Termoscud®...
- Page 28 Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter fissandoli sui nastri 3. Prestare attenzione a mantenere il nastro aderente al passaruota della carrozzeria e tenerlo ben teso. Fasten Termoscud® on both sides, using the scooter’s original screws, threading them through the holes at the end of the straps 3.
- Page 29 Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter fissandoli sui nastri 2bis. Utilizzare il velcro adesivo X per fissare Termoscud® sulla carrozzeria vicino alla pedana. Fasten Termoscud® on both sides, using the scooter’s original screws, threading them through the holes at the end of the straps 2bis.
- Page 30 Agganciare i moschettoni dei nastri 2 al bordo inferiore della carrozzeria, sotto la pedana. Fasten the hooks of the straps 2 to the edge of the bodywork under the footrest.
- Page 31 Tucano Urbano S.r.l. Via Dell’Annunciata, 21 20121 Milano - Italy...
