PROVIDER: Keep this manual.
The procedures in this manual MUST be performed by a qualified technician.
Invacare® Orion Series
METRO
PRO
Orion
, Orion




Scooter
en
Service Manual



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Orion Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Invacare Orion Series

Summary of Contents for Invacare Orion Series

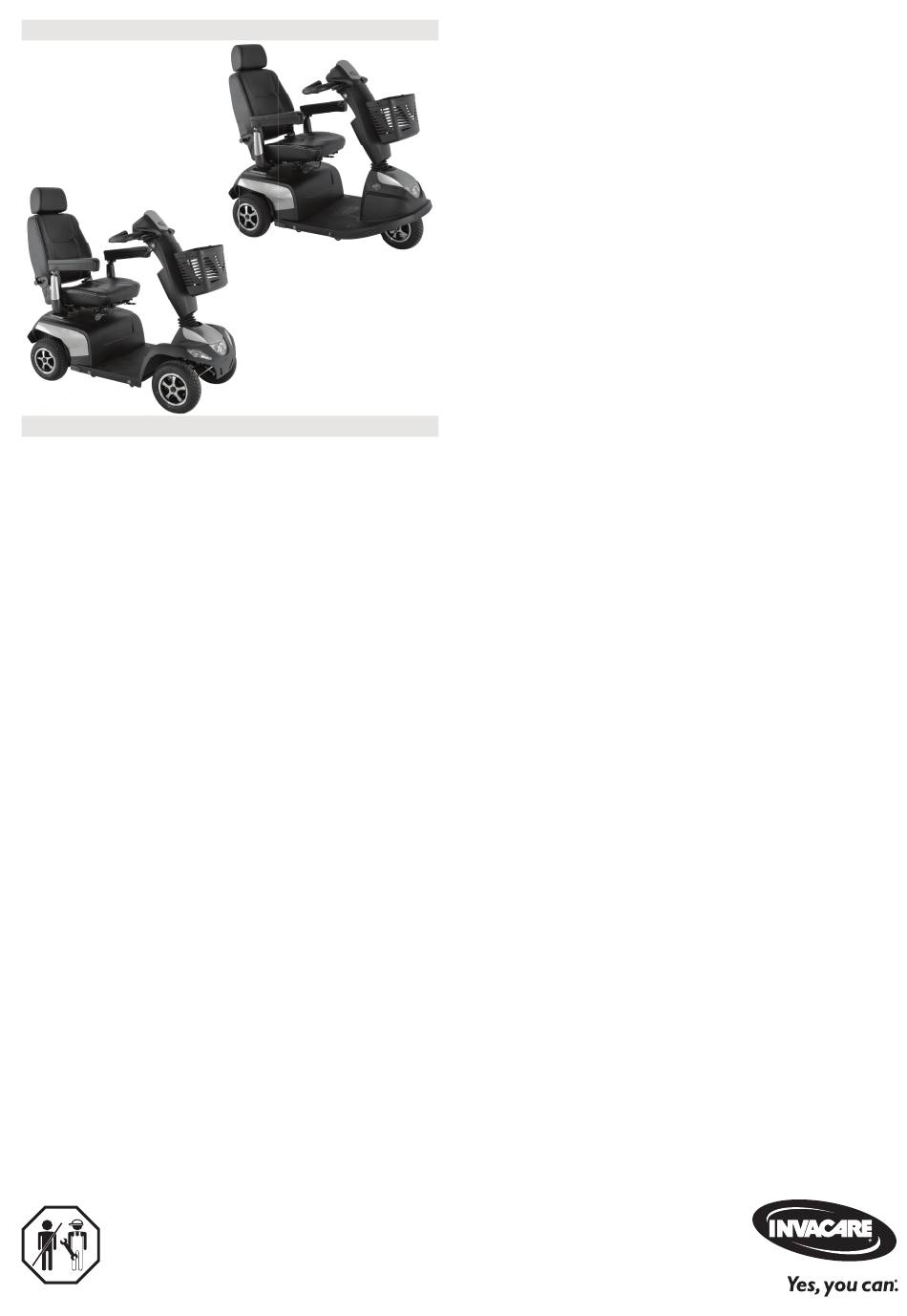

  • Page 1 Invacare® Orion Series METRO Orion , Orion         Scooter Service Manual                                                         PROVIDER: Keep this manual.

  • Page 2: Table Of Contents

    All rights reserved. Republication, duplication or modification in whole or in part is prohibited without prior written permission from Invacare. Trademarks are identified by ™ and ®. All trademarks are owned by or licensed to Invacare International GmbH or its subsidiaries unless otherwise noted.

  • Page 3: 1    General

    Invacare® Orion Series Alterations to the scooter which occur as a result of incorrectly  1    General or improperly executed maintenance or overhaul work lead to  the exclusion of all liability on the side of Invacare. 1.1    Introduction If you have any problems or questions contact your provider. This document contains important information about assembly,  1.3    Notes on Shipping adjustment and advanced maintenance of the product. To  ensure safety when handling the product, read this document    If the scooter has to be shipped back to the manufacturer for  and the user manual carefully and follow the safety  major repairs, you should always use the original packaging  instructions. for transport.   Find the user manual on Invacare’s website or contact your  Please attach a precise description of the fault. Invacare representative. See addresses at the end of this  1.4    Symbols in This Manual document.  Invacare reserves the right to alter product specifications  Symbols and signal words are used in this document and apply  without further notice. to hazards or unsafe practices which could result in personal  injury or property damage. This document is printed in  Before reading this document, make sure you have the latest  greyscale. For your information, the           s afety messages have the  version. You find the latest version as a PDF on the Invacare  following colour coding according to ANSI Z535.6:           D anger (Red), ...

  • Page 4: 2    Safety

    General Safety Information and Information About Fitting /  made by unqualified persons can result in  Removal hazardous situations         t o you and others — The procedures in this service manual, must be  DANGER! performed by a specialised provider or qualified  Risk of Death, Serious Injury, or Damage service technician. Lighted cigarettes dropped onto an upholstered  — Invacare expects that           t he qualified technician is  seating system can cause a fire resulting in death,  familiar with the product, with good technical  serious injury, or damage. scooter occupants are at  knowledge to understand and follow         t he steps  particular risk of death or serious injury from these  of the described instructions in this manual, and  fires and resulting fumes because they may not have equipped with proper tools.  the ability to move away from the scooter. — Do not handle this product or any available ...
  • Page 5 Invacare® Orion Series CAUTION! Injury hazard and risk of damage to scooter due to  improper or incomplete maintenance work — Use only undamaged tools in good condition. — Some moving parts are mounted in sockets with  PTFE coating (Teflon™). Never grease these  sockets!           — Never use "normal" nuts instead of self-locking  nuts.           — Always use correctly-dimensioned washers and  spacers.           — When reassembling, always replace any cable  ties which were cut during dismantling. — After completing your work / before renewed  start-up of the scooter, check all connections  for tight fitting. — After completing your work / before renewed  start-up of the scooter, check all parts for ...

  • Page 6: 3    Hygiene

    Take precautions for yourself and the product.   Use protection equipment as specified locally. Before Transport (According to Biological Agents Ordinance) Treat product according to following process steps: Process Step Component Application Conditioning  Work Station technique Manual cleaning Surface of used device Before repair or  Use saturated towel to  Cleaning and  reconditioning apply cleaning  disinfection detergent and remove  residues after impact. Disinfection Surface of used device Before repair or  Use saturated  Cleaning and  reconditioning disinfectant wipes and  disinfection clean* the device  surface. *The detergent "Nüscosept Spezial" has been tested on product surfaces. Disinfection Tools   Disposable wipes (fleece)   Brushes to clean areas difficult to access Further Information For more information contact your Invacare service department. 1604202-D...

  • Page 7: 4    Setup

    Invacare® Orion Series 4    Setup Reduced driving range. Battery capacity:  Recharge the batteries at the end of  <25 % your journey. 4.1    Operating Console (LED Version) Battery reserve =   s everely restricted  Battery capacity:  Arrangement driving range. <20 % Recharge batteries immediately! E F G LMNOPQR Battery  Capacity >80 % A Status display <80 %   Switching on/off curve control (reduction of speed when  driving in a curve) <65 %     C Hazard lights       <50 % D Horn  ...

  • Page 8: Setting Battery Gauge

    4    Setup 4.1.2    Setting Battery Gauge 4.2    Operating Console (LCD Version) This chapter applies to scooter with LED display. Arrangement Setting battery gauge is mandatory when retrofitting  operating console. Adjust the parameter in battery gauge to suit different types  and sizes of batteries.  E F G A Status display Switching on/off curve control (reduction of speed when  driving in a curve) C Hazard lights D Horn   AGM Battery Left-hand direction indicator (switches itself off  automatically after 30 seconds) small size batteries (≤ 50 Ah, default) F Speed control dial big size batteries (> 50 Ah) Right-hand direction indicator (switches itself off    Gel Battery automatically after 30 seconds) small size batteries (≤ 50 Ah) H Lighting I Low speed mode big size batteries (> 50 Ah) J Setting  1.  K Drive lever Status Display Press button to change settings.

  • Page 9: Entering Setup (Lcd Display)

    Invacare® Orion Series Battery Indication Gauge 4.2.1    Entering Setup (LCD Display) Low battery indication: Every time the scooter is  activated or at work when battery capacity is lower  This chapter applies to scooters with LCD display. than 25%, the electronic system will beep three times.  1.  Turn key to switch scooter off. Overdischarge protection: after a certain drive time on  reserve battery power the electronic system switches   2.  the drive off automatically and brings the scooter to a  standstill. If you do not drive your scooter for a while  the batteries will "recuperate" and allow a further, but  short, journey. However, after a very brief journey the  battery reserve symbol will illuminate again and the  electronic system will beep three times. This  procedure leads to battery damage and should be  avoided if possible! Press buttons simultaneously and hold.  3.  Turn key to switch scooter on. Reduced driving range.Recharge the  batteries at the end of your  Scooter enters setup mode after two seconds. Battery capacity:  journey.An overlay reminds of  <25% charging, when switching off the  scooter. Battery reserve =   s everely restricted  Battery capacity:  driving range.Recharge batteries  <20% immediately! Enter next display ...

  • Page 10: Setting Counter

    4    Setup 4.2.2    Setting Counter 4.2.3    Setting Battery Gauge This chapter applies to scooters with LCD display. This chapter applies to scooters with LCD display.  1.  Enter setup settings as described in 4.2.1 Entering Setup Setting battery gauge is mandatory when retrofitting  (LCD Display), page 9. operating console. Adjust the parameter in battery gauge to suit different types  and sizes of batteries. Default setting is 0. You can set a km value as  service interval. If counter value is greater than set value,   symbol will    AGM Battery   Gel Battery flash for one minute, when scooter is switched on. (1) small  (2) big size  (3) small  (4) big  0 (OFF)+ 500 + 1000 +1500 + 2000 .. +  size  batteries  size  size  9500 + 9999 (max)  batteries  (> 50 Ah) batteries  batteries  (≤ 50 Ah,  (≤ 50 Ah) (> 50 Ah) 9999 – 9500 – 9000 – 8500 – 8000 .. – ...

  • Page 11: Setting Wheel Diameter

    Invacare® Orion Series 4.2.4    Setting Wheel Diameter This chapter applies to scooters with LCD display. Setting wheel diameter is mandatory when retrofitting  operating console. Set value according to wheel diameter 11”, 12”, 13”, 14” or 15”  for correct display of speed.    1.  Press button to increase value.    2.  Press button to decrease value.    3.  Press button to save and leave setup settings. 1604202-D...

  • Page 12: 5    Servicing

    5    Servicing 5    Servicing 5.1    General Safety Information on Installation Work Risk of damage to scooter Collisions can be caused if shim rings are removed from the drive wheels during installation work. Shim rings are  frequently placed between drive shaft and wheel hub to compensate tolerances. Collisions can be caused if these shim  rings are removed and not re-installed. — Install all shim rings in exactly the same positions they were in before dismantling. 5.2    Tightening Torques CAUTION! Risk of damage to scooter due to improperly tightened screws, nuts or plastic connections. — Always tighten screws, nuts etc. to the stated tightening torque. — Only tighten screws or nuts which are not listed here fingertight. The tightening torques stated in the following list are based on the thread diameter for the nuts and bolts for which no specific  values have been determined. All values assume dry and de-greased threads. Thread Tightening Torque in Nm ±10 % 3 Nm 6 Nm 10 Nm 25 Nm 49 Nm 80 Nm 120 Nm 180 Nm 5.3    Troubleshooting 5.3.1    Operational Faults Proceed as follows if you have any problems:  1.  First assess the possible cause of the problem using the following table.  2.  Check operating console status display. Evaluate flash code.  3.  Carry out necessary checks and repairs as recommended in the following table. 1604202-D...

  • Page 13: Drive Fault Diagnosis

    Invacare® Orion Series 5.3.2    Drive Fault Diagnosis Problem Other Symptoms Possible Cause Solution Documentation Batteries defective Replace batteries See user manual Completely  Pre-charge batteries   discharged battery Power supply to  See user manual for main  operating console  Check main fuse Status display on  fuse position interrupted operating console  Check cable between  does not illuminate Scooter will not  See 10.2.3 Replacing Power modules for loose  start Module, page 56 connections or damage Operating console  defective See 10.2.1 Replacing Replace operating ...

  • Page 14: Error Codes And Diagnostic Codes

    Battery voltage too    The electronic system charges the batteries when running downhill  Stops driving high and when braking. This fault is caused when the battery voltage  becomes too high during this process. Switch the scooter off and on  again.   The maximum current was exceeded over too long a period,  probably because the motor was overloaded or has been working  against an immovable resistance. Switch the scooter off, wait a few  Power time  minutes and then switch on again. Stops driving exceeded   The electronic system has determined a motor short-circuit. Check  the wiring harness for short-circuit and check the motor.   Contact your Invacare provider.   Ensure that the disengaging lever is in the engaged position.   There is a defect in the braking coil or in the cabling. Check the  Brake failure Stops driving magnetic brake and cabling for open or short-circuited circuitry.  Contact your Invacare provider.   Drive lever is not in neutral when the keyswitch was turned. Put the  No neutral position  drive lever in neutral, turn the power off and then turn on again. when switching  Stops driving   It may be necessary to replace the drive lever. Contact your Invacare  scooter on. provider.  ...

  • Page 15: Service Plan (Once A Year)

    Invacare® Orion Series 5.3.4    Service Plan (Once a Year) Component Check Remedy Notes Check welded seams,  Tighten screws, replace      fixings and upholstery parts if damaged  Seat Grease the spring  See 6.2 Replacing Seat Check seat suspension generously, replace parts    Suspension, page 17 if damaged Check fixings, welded  seams and battery  Frames (Chassis) /  Tighten screws, replace  mounting     Battery Mounting parts if damaged  Check battery fixing  straps Check drive wheels for  Tighten hub nuts, replace   ...
  • Page 16 5    Servicing Component Check Remedy Notes Check batteries for  Replace batteries See user manual   damage  Batteries Check battery voltage Charge batteries  See user manual   Check contacts and  Clean contacts and      terminals terminals Check status display  See 5.3.3 Error Codes And Evaluate flash code   (flashing)  Diagnostic Codes, page 14 Check fixing Tighten or replace fixing     Check cable, connecting  Replace cable, connecting  Drive Controls  ...

  • Page 17: 6    Seat System

    Invacare® Orion Series 6    Seat System 6.1    Removing / Installing the Seat The seat can be turned to one side to make getting in and out of the scooter easier. The seat is also easier to remove from this  position. The seat lever is located under the seat on the left. Removing the Seat  1.  Pull the lever A to disengage the seat.  2.  Hold the seat firmly by the backrest and front edge and remove it upwards.   Installing the Seat  1.  Lower the seat assembly onto the seat post.  2.  Pull the lever A to allow the seat to drop into the locked position.  3.  Lift up the seat assembly to ensure the seat is secured. 6.2    Replacing Seat Suspension CAUTION! Risk of injury or damage if the scooter is accidentally set into motion during repairs Unintended movement or rolling away of the scooter can lead to accidents or damage of the property. — Secure scooter against unintended movement and rolling away. When disassembling, note position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. The following seat support tubes are available: Seat Suspension Hardness Seat Height 510 mm 535 mm high 560 mm CAUTION! Risk of tipping Orion  3–wheel could tip over when driving uphill when incorrect seat support tube / seat suspension is installed.
  • Page 18 6    Seat System   17 mm wrench (2x)  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove bolt G, nut and washers.  3.  Remove seat support tube B from receptacle tube A.  4.  Remove concertina type shroud C including spring E and plastic end pieces D and F.  5.  Fit plastic end pieces D and F to new spring.  6.  Grease spring generously. The spring should be covered completely.  7.  Install concertina type shroud C   i ncluding spring E and plastic end pieces D and F.  8.  Insert seat support tube B into receptacle tube A and press down gently.  9.  Reposition bolt G, nut and washers.                    ...

  • Page 19: Replacing Seat Support Tube

    Invacare® Orion Series 6.3    Replacing Seat Support Tube   17 mm wrench (2x) CAUTION! Risk of tipping Orion  3–wheel could tip over when driving uphill when incorrect seat support tube / seat suspension is installed. — Always install seat support tube with two holes only. — Always install seat support tube medium or short when retrofitting.  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud, see 7.1 Replacing Rear Shroud, page 22.                        ...
  • Page 20 6    Seat System   TX30 Torx key   13 mm wrench   17 mm wrench (2x) Removing Seat                             1.  Pull lever A to disengage seat.  2.  Hold the seat firmly by the backrest and front edge and remove it upwards.  3.  Remove things that are in the way, such as armrests.  4.  Secure seat in a way that you can reach lower side.  5.  Remove screws B and C on both sides. If required, move seat bracket forwards and backwards to reach screws.  6.  Remove seat bracket including sliding rails from seat. 1604202-D...
  • Page 21 Invacare® Orion Series Replacing Seat Suspension The scooter is fitted either with a fixed seat support tube or with a seat suspension. Only the seat suspension needs to be replaced.  The seat support tube fits to all payloads.  1.  Replace seat suspension with correct one, see 6.2 Replacing Seat Suspension, page 17. Replacing Sliding Rails  1.  Loosen and remove nuts D including washers C.  2.  Remove sliding rails B from seat bracket A.  3.  Install new parts in reverse order.  4.  Check all functions. Installing Seat The lower side of the seat is fitted with six screw holes within two hole pattern on each side. When installing, ensure to select the  correct screw hole corresponding to the payload. Fig. 6-1 Rear hole pattern A and front hole pattern B on left-hand side of a seat. Installed seat might differ.

  • Page 22: 7    Shrouds

    7    Shrouds 7    Shrouds 7.1    Replacing Rear Shroud CAUTION! Risk of damage to shroud — Do not pull shroud straight up to remove. — Follow instructions below.  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.                             2.  Place one hand at the front, the other at the rear of the shroud A.  3.  Lift shroud up from front.                  ...

  • Page 23: Replacing Rear Bumper Cover

    Invacare® Orion Series 7.2    Replacing Rear Bumper Cover When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   Phillips screwdriver  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables , see 7.1 Replacing Rear Shroud, page 22.                             3. ...

  • Page 24: Replacing Front Shroud (4-Wheel Version)

    7    Shrouds 7.3    Replacing Front Shroud (4-Wheel Version)   10 mm socket wrench   Phillips screwdriver   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  4.  Remove four caps A and four   s crews B.  5.  Jack up the scooter.  6.  Remove fixation screw C  7. ...

  • Page 25: Replacing Front Shroud (3-Wheel Version)

    Invacare® Orion Series 7.4    Replacing Front Shroud (3-Wheel Version)   10 mm socket wrench   Phillips screwdriver   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  4.  Remove four caps A and four   s crews B.  5.  Jack up the scooter.  6.  Remove fixation screw C  7. ...

  • Page 26: 8    Lighting Unit

    8    Lighting Unit 8    Lighting Unit 8.1    Replacing Headlight   Phillips screwdriver   1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove rear steering column shroud (see until Step 7 in 9.1 Replacing Steering Column, page 32) to disconnect head light cable  from wiring harness.  4.  Remove colour panel A                  ...

  • Page 27: Replacing Front Direction Indicators

    Invacare® Orion Series  7.  Replacing Light Bulb                            a.  Disconnect light bulb holder from headlight.  b.  Replace light bulb.  8.  Install parts in reverse order.                             9.  When inserting the head light back into the front shroud, make sure the plastic hooks D snap into the recesses E.
  • Page 28 8    Lighting Unit 3-Wheel Version  1.  Remove screws A to pull direction indicators out of the front shroud.  2.  Disconnect direction indicator cables from wiring harness.  3.  Replace direction indicator.  4.  Install in reverse order.  5.  Test function. 4-Wheel Version  1.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  2.  Remove front shroud, see 7.3 Replacing Front Shroud (4-Wheel Version), page 24.  3.  Remove direction indicator screws A to pull direction indicators out of the  front shroud.  4.  Removing Light Bulb The light bulbs can only be changed in the direction indicators of the 4-wheel version.                    ...

  • Page 29: Replacing Center Brake Light

    Invacare® Orion Series 8.3    Replacing Center Brake Light CAUTION! Risk of burning if power cable is shorted — Turn off the power completely before removing any power supply components of the scooter. Therefore take out  the batteries. — Avoid bridging of contacts during measurements on live electrical components. When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   Phillips screwdriver  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.   3.  Lift up rear bumper cover, see 7.2 Replacing Rear Bumper Cover, page 23.

  • Page 30: Replacing Rear Lights / Direction Indicators

    8    Lighting Unit 8.4    Replacing Rear Lights / Direction Indicators When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   Phillips screwdriver   Slotted screwdriver  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.   3.  Lift up rear bumper cover, see 7.2 Replacing Rear Bumper Cover, page 23.                  ...
  • Page 31 Invacare® Orion Series  6.  Replacing Light Bulb                            a.  Remove screws C from glass.                            b.  Use slotted screwdriver to loosen the plastic hooks from the recesses.                ...

  • Page 32: 9    Steering

    9    Steering 9    Steering 9.1    Replacing Steering Column Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away. When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   13 mm wrench    17 mm wrench   Phillips screwdriver   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Jack up the front of the scooter so that the front wheels are off the ground.    4.  Remove colour panel  A.  ...
  • Page 33 Invacare® Orion Series    6.  Remove knob E on steering column adjustment lever.    7.  Remove screws F to remove rear steering column shroud. 1604202-D...
  • Page 34 9    Steering    8.  Loosen screws G to remove front basket holder.    9.  Remove screws H.    10.  Remove nut I to remove rear mirrors on both sides.  11.  Remove front steering column shroud. 1604202-D...
  • Page 35 Invacare® Orion Series  12.  Disconnect brake cable:   Pull break lever and loosen break cable J.   Remove break cable from break lever.  13.  Disconnect all cables from wiring harness.    14.  Loosen screw and nut K on clamp.    15.  Remove screw, nut and washer L.  16.  Pull steering column out upwards. 1604202-D...

  • Page 36: Overview Of Steering For Orionmetro

    9    Steering METRO 9.2    Overview of Steering for Orion   Bearing kit of the steering head assembly Front rod assembly Steering head Front swing arm Rear rod assembly Bearing kit of front swing holder (2x) Front axle left Front wheel spring (2x) Front axle right Mounting kit for front swing arm METRO 9.2.1    Replacing Steering Head (Orion )  CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.   When removing, take care of small parts such as screws and washers. Put all small parts down so that they can be installed  in correct sequence.  If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly. 1604202-D...

  • Page 37: Replacing Rod Assemblies (Orionmetro)

    Invacare® Orion Series     10 mm wrench 19 mm wrench     13 mm wrench 32 mm wrench     17 mm wrench Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  4.  Remove front shroud and bumper cover, see 7.3 Replacing Front Shroud (4- Wheel Version), page 24.

  • Page 38: Replacing Front Axle (Orionmetro)

    9    Steering METRO 9.2.3    Replacing Front Axle (Orion CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.  When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   17 mm wrench   19 mm wrench   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page  3.  Remove front wheels, see 10.3.1 Removing Front Wheels (4-Wheel Version), page 58.  4. ...

  • Page 39: Replacing Front Swing Arm (Orionmetro)

    Invacare® Orion Series METRO 9.2.4    Replacing Front Swing Arm (Orion CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away. When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   14 mm wrench   5 mm Allen key   Thread locking adhesive (for example Locktite 243)  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove front wheels, see 10.3.1 Removing Front Wheels (4-Wheel Version), page 58.

  • Page 40: Overview Of Steering For Orionpro

    9    Steering 9.3    Overview of Steering for Orion   Bearing kit of the steering head assembly Front axle kit (only right side displayed) Steering head Shock absorber(only right side displayed) Rod assembly (only right side displayed)     1604202-D...

  • Page 41: Replacing Steering Head (Orionpro)

    Invacare® Orion Series 9.3.1    Replacing Steering Head (Orion )  CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.   When removing, take care of small parts such as screws and washers. Put all small parts down so that they can be installed  in correct sequence.  If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.     10 mm wrench 19 mm wrench     13 mm wrench 32 mm wrench     17 mm wrench Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.

  • Page 42: Replacing Rod Assembly (Orionpro)

    9    Steering 9.3.2    Replacing Rod Assembly (Orion CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away. When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   10 mm wrench   12 mm wrench   13 mm wrench   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  4. ...

  • Page 43: Replacing Front Axle (Orionpro)

    Invacare® Orion Series 9.3.3    Replacing Front Axle (Orion CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.  When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   17 mm wrench   19 mm wrench   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.

  • Page 44: Replacing Front Shock Absorber (Orionpro)

    9    Steering 9.3.4    Replacing Front Shock Absorber (Orion CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.   When removing, take care of small parts such as screws and washers. Put all small parts down so that they can be installed  in correct sequence.  If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   13 mm wrench  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  4.  Remove front shroud and bumper cover, see 7.3 Replacing Front Shroud (4-Wheel Version), page 24.

  • Page 45: Replacing Front Suspension Assembly (Orionpro)

    Invacare® Orion Series 9.3.5    Replacing Front Suspension Assembly (Orion CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.  When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   17 mm wrench   19 mm wrench   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page  3.  Remove front wheels, see 10.3.1 Removing Front Wheels (4-Wheel Version), page 58.

  • Page 46: Replacing Front Axle And Front Wheel (3-Wheel)

    9    Steering     10 mm wrench 19 mm wrench     13 mm wrench 32 mm wrench     17 mm wrench Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  4.  Remove front shroud, see 7.4 Replacing Front Shroud (3-Wheel Version), page 25. Metro  5. ...

  • Page 47: Removing Front Shock Absorber (3-Wheel Orionpro)

    Invacare® Orion Series 9.4.2    Removing Front Shock Absorber (3–Wheel Orion CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.   When removing, take care of small parts such as screws and washers. Put all small parts down so that they can be installed  in correct sequence.  If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   13 mm wrench  1.  Remove front axle, see 9.4.1 Replacing Front Axle and Front Wheel (3–Wheel), page 46.  2.  Remove screw   a nd washer A.  3.  Remove shock absorber B from front fork.  4.  Use setting screw C to set spring hardness.  5.  Install parts in reverse order.  6.  Test all functions. 1604202-D...

  • Page 48: Replacing Curve Control Device (Before 01_2025)

    9    Steering 9.5    Replacing Curve Control Device (before 01_2025) CAUTION! Risk of accident Accidental rolling can lead to accidents.  — Secure scooter against rolling away.  When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence.  If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   Phillips screwdriver   32 mm wrench  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.  4.  Remove front shroud and bumper cover, see 7.3 Replacing Front Shroud (4- Wheel Version), page 24 or 7.4 Replacing Front Shroud (3-Wheel Version), page 25.

  • Page 49: Replacing Curve Control Device (After 01_2025)

    Invacare® Orion Series 9.6    Replacing Curve Control Device (after 01_2025) CAUTION! Risk of accident Accidental rolling can lead to accidents.  — Secure scooter against rolling away.  When disassembling, note the position of small parts such as       s crews and washers. Put small parts down so that they can be  reassembled     i n the right sequence.  If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   Phillips screwdriver  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page  3.  Remove steering column, see 9.1 Replacing Steering Column, page 32.

  • Page 50: Replace Key Cylinder

    9    Steering 9.7    Replace Key Cylinder CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away.   When removing, take care of small parts such as screws and washers. Put all small parts down so that they can be installed  in correct sequence.  If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   Slotted screwdriver  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove rear steering column shroud, see until Step 7 in 9.1 Replacing Steering Column, page 32.                  ...

  • Page 51: 10    Drive Components

    Invacare® Orion Series 10    Drive Components 10.1    Batteries CAUTION! Injury hazard and possible material damages if batteries are handled improperly — Observe the warning information on the batteries. — Only use battery versions stated in the specifications. CAUTION! Fire and burns hazard if battery terminal is bypassed — Take great care to ensure that the battery terminals are never short-circuited with tools or mechanical         s cooter  parts. — Ensure that the battery terminal caps have been replaced if you are not working on the battery terminals. CAUTION! Risk of crushing Batteries can be extremely heavy. This results in injury hazards to your hands. — Handle the batteries with care. — Ensure that batteries do not fall to the ground when removed from chassis. — Pay attention to hands. — Use proper lifting techniques. When removing, take care of small parts such as screws and washers. Put all small parts down so that they can     b e installed  in correct sequence. 10.1.1    General Instructions on Handling Batteries  ...

  • Page 52: Handling Damaged Batteries Correctly

    10    Drive Components 10.1.3    Handling Damaged Batteries Correctly WARNING! Risk of burns — Never touch or remove overheating batteries. Only unplug the charger. — Never touch leaking batteries. WARNING! Burn hazard Injury hazard due to discharged acid. — Always wear acid-proof protective gloves when handling batteries. — Always wear protective goggles when handling batteries.         What to do if acid is discharged — Always take clothing which has been soiled by or dipped in acid off immediately! — Rinse any areas of your skin which has come into contact with battery acid off immediately with plenty of         w ater! If contact with eyes is made — You should also consult an eye specialist immediately afterwards!   Place damaged batteries in an acid-resistant receptacle immediately after removing them.   Only ever transport damaged batteries in an appropriate acid-resistant receptacle.   Wash all objects that have come into contact with acid with lots of water. Disposing of Dead or Damaged Batteries Correctly WARNING! Environmental Hazard —...
  • Page 53 Invacare® Orion Series The plugs on the operating console cannot be wrongly connected because all plugs have a different size and only fit in one  socket.       Setting battery gauge is mandatory when retrofitting operating console. Setting wheel diameter is mandatory when retrofitting operating console.   Phillips screwdriver  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.                          ...

  • Page 54: Replacing Potentiometer

    10    Drive Components  6.  Disconnect all plugs C from circuit board.  7.  Remove screws D to disconnect circuit board from operating console.  8.  Replace operating console (see Step a.) or replace circuit board (see Step b.).  a.  Use screws D to connect new operating console with circuit board.  b.  Use screws D to connect new   c ircuit board with operating console.  9.  Connect all plugs C with circuit board.  10.  Install parts in reverse order.  11.  Test all functions. 10.2.2    Replacing Potentiometer CAUTION! Risk of burning if power cable is shorted — Turn off the power completely before removing any power supply components of the scooter. Therefore take out  batteries.  — Avoid bridging of contacts during measurements on live electrical components. CAUTION! Risk of damage to operating console by instant high current/voltage — Unplug battery cable before removing/installing operating console. — Make sure all pins are correctly connected. CAUTION! Risk of accident Wrong potentiometer setting can result in dangerous driving situations. — Connect potentiometer to drive lever mounting. Risk of Damaging Circuit Board by Electrostatic  ...
  • Page 55 Invacare® Orion Series   Phillips screwdriver   2 mm Allen key  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.                             3.  Remove colour panel  A.

  • Page 56: Replacing Power Module

                               11.  Tighten drive lever C with screws D to potentiometer.  12.  Install parts in reverse order.  13.  Test all functions. 10.2.3    Replacing Power Module CAUTION! Risk of accident When parking scooter on antitippers it is no longer slowed by motor brake. scooter can roll away out of control. — Place scooter’s rear frame on a supporting wooden block before you remove wheels. CAUTION! Risk of burning if power cable is shorted — Turn off the power completely before removing any power supply components of the scooter. Therefore take out  batteries.           — Avoid bridging of contacts during measurements on live electrical components. CAUTION! Any changes to the drive program can affect the driving characteristics and the tipping stability of the scooter — Changes to the drive program may only be carried out by trained Invacare specialist providers. — Invacare can only give a warranty for safe scooter driving behavior - especially tipping stability - for unaltered  standard drive programs.  1604202-D...
  • Page 57 Invacare® Orion Series CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away. The controls system is supplied with a standard drive program. If you have carried out customer-specific modifications to  the drive program, you will have to make these changes again after installing the new power module.  When disassembling, note position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in right sequence. The plugs on the electronic module cannot be wrongly connected because all plugs have a different size and only fit in one  socket.       If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   Phillips screwdriver   Jacking device   To adapt the drive program: programming software or hand programming device and electronic system installation  manual, available from Invacare.  1.  Secure scooter against rolling away.  2.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  3.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.

  • Page 58: Wheels

    10    Drive Components 10.3    Wheels 10.3.1    Removing Front Wheels (4-Wheel Version) CAUTION! Risk of accident When parking the scooter on antitippers, it is no longer slowed by the motor brake. The scooter can roll away out of  control.           — Place scooter’s rear frame on a jacking device before you remove wheels. CAUTION! Risk of injury or damage if the scooter is accidentally set into motion during repairs Unintended movement or rolling away of the scooter can lead to accidents or damage of the property. — Secure scooter against unintended movement and rolling away. When removing, note position of small parts such as screws and washers. Put small parts down so that they can be  installed in right sequence. This instruction is for the front wheels of the 4-Wheel version. For instructions how to remove the front wheels in the 3-Wheel  version, see 9.4.1 Replacing Front Axle and Front Wheel (3–Wheel), page 46.   17 mm wrench   17 mm self-locking nut    Rubber hammer   Jacking device  ...

  • Page 59: Replacing The Rear Wheels

    Invacare® Orion Series 10.3.2    Replacing the Rear Wheels CAUTION! Risk of accident When parking the scooter on antitippers, it is no longer slowed by the motor brake. The scooter can roll away out of  control.           — Place scooter’s rear frame on a jacking device before you remove wheels. CAUTION! Risk of injury or damage if the scooter is accidentally set into motion during repairs Unintended movement or rolling away of the scooter can lead to accidents or damage of the property. — Secure scooter against unintended movement and rolling away. Take note of position and orientation of wheel and mounting hardware before removing. When removing, note position of small parts such as screws and washers. Put small parts down so that they can be  installed in right sequence.   17 mm spanner   17 mm safety nut   Rubber hammer   Jacking device   Screwdriver Removing the Rear Wheels  1.  Turn power off.  2.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.

  • Page 60: Repairing Tyre Punctures

    10    Drive Components 10.3.3    Repairing Tyre Punctures   Inner tube repair set or a new inner tube   Talcum powder   12 mm wrench (depending on rim type)   10 mm wrench (depending on rim type)  1.  Remove wheel, see 10.3.2 Replacing the Rear Wheels, page 59 or 10.3.1 Removing Front Wheels (4-Wheel Version), page 58.  2.  Remove valve cap.  3.  Deflate tyre by pressing in the center valve pin. CAUTION! Risk of explosion The wheel explodes if the air pressure has not been released from the wheel before the wheel rim is removed. — Always let all the air out of the tyre before removing the rim.  4.  Loosen and remove screws.  5.  Remove both wheel rim halves out of tyre and remove inner tube.  6. ...

  • Page 61: Drive Unit Assembly

    Invacare® Orion Series 10.4    Drive Unit Assembly 10.4.1    Replacing Fender CAUTION! Risk of injury or damage if the scooter is accidentally set into motion during repairs Unintended movement or rolling away of the scooter can lead to accidents or damage of the property. — Secure scooter against unintended movement and rolling away. When removing, note position of small parts such as screws and washers. Put small parts down so that they can be  installed in right sequence.   Phillips screwdriver   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove rear bumper cover, see 7.2 Replacing Rear Bumper Cover, page 23.

  • Page 62: Replacing Rear Shock Absorber

    10    Drive Components 10.4.2    Replacing Rear Shock Absorber CAUTION! Risk of accident When parking scooter on antitippers it is no longer slowed by motor brake. The scooter can roll away out of control. — Place scooter rear frame on a supporting wooden block before you remove wheels. CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure the scooter against rolling away. When disassembling, note position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in right sequence. Before you can replace the left-hand shock absorber, the drive motor needs to be removed, see. If the right-hand shock absorber is to be replaced, you do not need to remove the drive motor.   5 mm Allen keys (2x)  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove rear bumper cover, see 7.2 Replacing Rear Bumper Cover, page 23.  4. ...
  • Page 63 Invacare® Orion Series     10 mm wrench Phillips screwdriver     14 mm wrench Jacking device     17 mm socket wrench 5 mm Allen key     10 mm socket wrench Thread locking adhesive (for example Locktite 243)  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove rear bumper cover, see 7.2 Replacing Rear Bumper Cover, page 23.

  • Page 64: Replacing Carbon Brushes

    10    Drive Components Replacing Drive Unit  1.  Loosen screws F on both sides of the chassis.  2.  Remove lower bolts G of left and right springs. The swing arm drops for  easier access to the drive unit.  3.  Lift drive unit out of holder and take drive unit out of the chassis to the side.  4.  Replace drive unit. Installation  1.  Install parts in reverse order. CAUTION! Reduced function when clutch is mounted incorrectly — Make sure to mount clutch H with inscription “M” facing  motor.  2.  Apply thread locking adhesive (for example Locktite 243) to screws F on  swing arm and tighten to 25 Nm.  3.  Test all functions. 10.4.4    Replacing Carbon Brushes Always replace all the carbon brushes on both motors. CAUTION! Risk of accident When parking scooter on antitippers it is no longer slowed by motor brake. scooter can roll away out of control. — Place scooter rear frame on a supporting wooden block before you remove wheels. CAUTION! Risk of accident  Accidental rolling can lead to accidents. — Secure scooter against rolling away. When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.
  • Page 65 Invacare® Orion Series  6.  Remover fenders, see 10.4.1 Replacing Fender, page 61.  7.  Disconnect all plugs from power module.  8.  Remove drive unit, see 10.4.3 Replacing Drive Unit (Differential with Drive Motor), page 62.  9.  Remove plastic caps A. Note the fixing position and location of the carbon brushes. Used carbon brushes need to be refitted exactly in the same  position from which they were taken from in order to guarantee  optimum contact to the collector.  10.  Make a marking on the drive motor and the carbon brushes in order to  guarantee correct order of carbon brushes when refitting.  11.  Remove carbon brushes B completely from drive motor.  12.  Check carbon brushes and springs for level of wear, broken                 c omponents or ...

  • Page 66: Replacing Rear Swing Arm

    10    Drive Components 10.4.5    Replacing Rear Swing Arm CAUTION! Risk of accident Accidental rolling can lead to accidents. — Secure scooter against rolling away. When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   14 mm wrench   5 mm Allen key   Thread locking adhesive (for example Locktite 243)  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Remove rear bumper cover, see 7.2 Replacing Rear Bumper Cover, page 23.  4. ...

  • Page 67: 11    Brakes

    Invacare® Orion Series 11    Brakes 11.1    Replacing Brake Cable CAUTION! Risk of injury or damage if the scooter is accidentally set into motion during repairs Unintended movement or rolling away of the scooter can lead to accidents or damage of the property. — Secure scooter against unintended movement and rolling away. When disassembling, note position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in right sequence. You do not need to remove wheel to replace brake cable. If necessary, remove cable ties for disassembling. Replace with new cable ties during reassembly.   10 mm wrench   Phillips screwdriver   Jacking device  1.  Jack up the front part of       t he frame so that the front wheel is no longer  touching the floor.  2.  Slacken brake cable using setting screw A.  3.  Disconnect brake cable B at wheel .  4.  Disconnect brake cable at brake lever on steering column.  a.  Pull brake lever D and pull brake cable B.  b.  Release brake lever and pull brake cable out of guide.  c.  Turn brake cable 90° and pull brake cable out completely.  5.  Route brake cable through shroud.

  • Page 68: Replacing Hand Brakes

    11    Brakes 11.2    Replacing Hand Brakes CAUTION! Risk of injury or damage if the scooter is accidentally set into motion during repairs Unintended movement or rolling away of the scooter can lead to accidents or damage of the property. — Secure scooter against unintended movement and rolling away. When disassembling, note the position of small parts such as screws and washers. Put small parts down so that they can be  reassembled in the right sequence.  The front axle can only be replaced on the 3-wheel version. The 4-wheel version does not have a replaceable axle.   10 mm wrench   17 mm wrench   19 mm wrench   Jacking device  1.  Remove seat, see 6.1 Removing / Installing the Seat, page 17.  2.  Remove rear shroud and disconnect battery cables, see 7.1 Replacing Rear Shroud, page 22.  3.  Jack up the front part of         t he frame so that the front wheel is no longer touching the floor. 4-Wheel Version  1. ...
  • Page 69 Invacare® Orion Series 3-Wheel Version  1.  Slacken brake cables.  2.  Disconnect brake cable at wheel.  3.  Remove axle bolts A simultaneously on both sides.  4.  Pull front axle out.  5.  Replace brake lining or complete brake.  6.  Reassemble wheel and brake.  7.  Push axle through wheel.  8.  Apply brake so that brake shoes can align.  9.  Install parts in reverse order.  10.  Adjust braking force on wheel using brake lever setting screw.  11.  Test braking function while pushing. 1604202-D...
