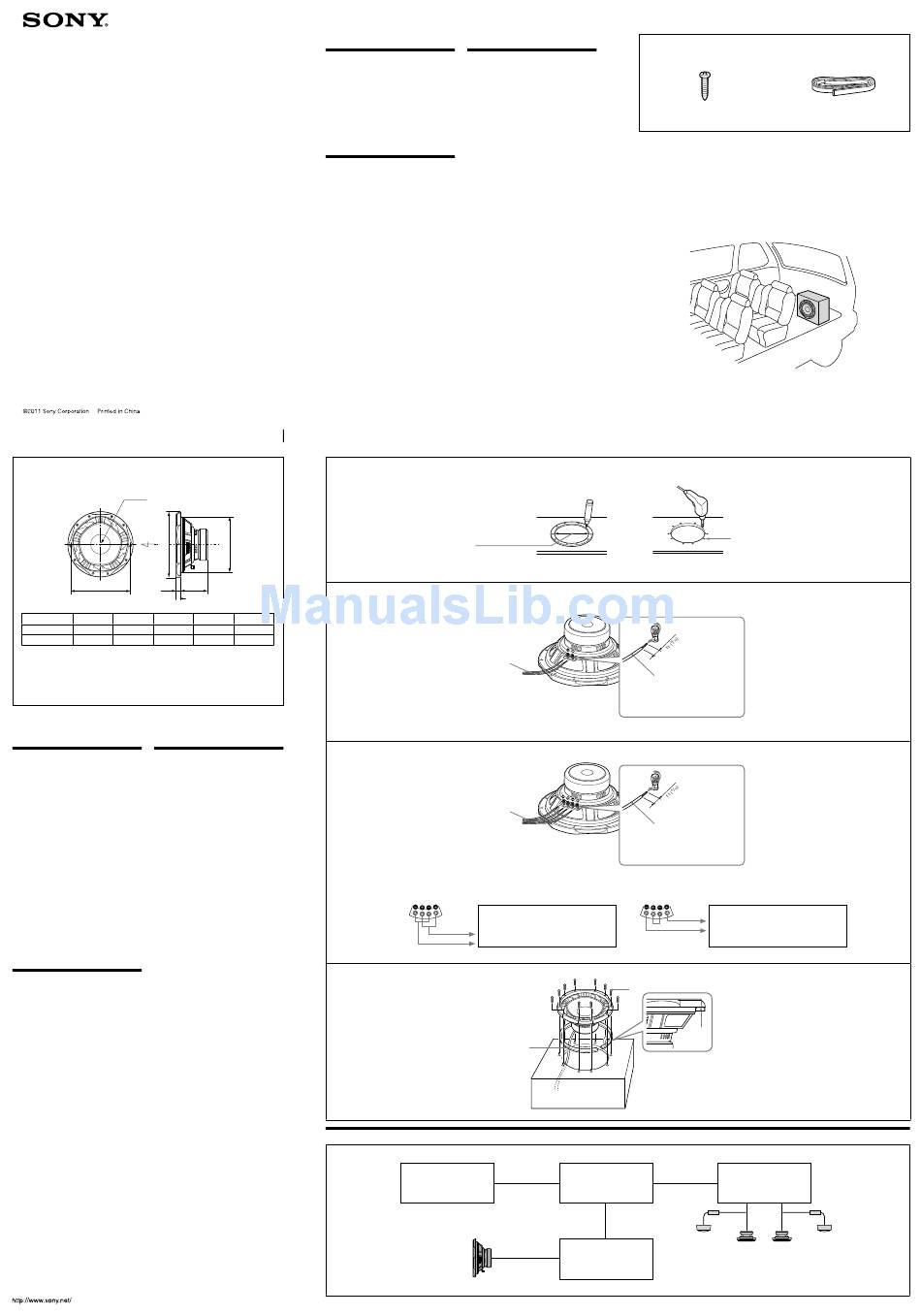

Sony XS-GS120L Installation/Connections

Subwoofer
Installation/Connections
Installation/Connexions
Instalación/Conexiones
XS-GS120L
XS-GS120LD
Dimensions
Dimensions
Dimensiones






  
XS-GS120L ø 307 (12 1 / ) ø 330 (13) ø 277 (11)
8
XS-GS120LD ø 307 (12 / ) ø 330 (13) ø 277 (11)
1
8
 
Reference Point Reference Plane
Point de référence Plan de référence
Punto de referencia Plano de referencia
Specifications Especificaciones
XS-GS120L XS-GS120L
Speaker Woofer 30 cm (12 in), cone Altavoz
type
Short-term Maximum Power* 1 1,300 W* 2 Potencia de pico máximo*
Rated power 380 W* Potencia nominal
2
Potencia RMS conforme CEA 2031
CEA 2031 RMS Power 500 W
Rated impedance 4 Ω
Impedancia nominal
Output sound pressure level 84±2 dB (1 W, 1 m)* 2
In-car output sound pressure level Nivel de presión acústica de salida
94 dB (1 W, @driver's seat)* 3
Nivel de presión acústica de salida en el interior del automóvil
Effective frequency range 30 – 1,000 Hz* 2
Mass Approx. 5.0 kg (11 lb) per
speaker
Supplied accessory Parts for installation Rango de frecuencia efectivo
Peso
Accesorios suministrados
XS-GS120LD
Speaker Woofer 30 cm (12 in), cone
XS-GS120LD
type
Short-term Maximum Power* 1 1,500 W* 2 Altavoz
Rated power 400 W* 2
Potencia de pico máximo*
CEA 2031 RMS Power 520 W
Rated impedance 4 Ω + 4 Ω Potencia nominal
Potencia RMS conforme CEA 2031
Output sound pressure level 84±2 dB (1 W, 1 m)* 2
In-car output sound pressure level
Impedancia nominal
94 dB (1 W, @driver's seat)* 3
Nivel de presión acústica de salida
Effective frequency range 30 – 1,000 Hz* 2
Mass Approx. 5.2 kg (11 lb 11 oz) per
Nivel de presión acústica de salida en el interior del automóvil
speaker
Supplied accessory Parts for installation
Rango de frecuencia efectivo
Design and specifications are subject to change without notice.
Peso
Accesorios suministrados
* 1 "Short-term Maximum Power" may also be referred to as "Peak
Power. "
Diseño y especificaciones sujetos a cambio sin previo aviso.
* 2 Testing Condition : IEC 60268-5 (2003-05)
* 1 "Potencia de pico máximo" también puede denominarse
* 3 Testing Condition : Inside the car
"Potencia de pico".
* 2 Condición de verificación: IEC 60268-5 (2003-05)
Caractéristiques techniques * 3 Condición de verificación: en el automóvil
XS-GS120L
Haut-parleur Haut-parleur de graves
30 cm (12 po), type en cône
Puissance maximale à court terme* 1
1 300 W* 2
Puissance nominale 380 W* 2
Puissance efficace (RMS) CEA 2031
500 W
Impédance nominale 4 Ω
Niveau de pression acoustique de sortie
84±2 dB (1 W, 1 m)* 2
Niveau de pression acoustique de sortie dans une voiture
94 dB (1 W, au siège
conducteur)* 3
Plage de fréquences efficace 30 – 1 000 Hz* 2
Poids Environ 5,0 kg (11 lb) par
haut-parleur
Accessoires fournis Éléments d'installation
XS-GS120LD
Haut-parleur Haut-parleur de graves
30 cm (12 po), type en cône
Puissance maximale à court terme* 1
1 500 W* 2
Puissance nominale 400 W*
2
Puissance efficace (RMS) CEA 2031
520 W
Impédance nominale 4 Ω + 4 Ω
Niveau de pression acoustique de sortie
84±2 dB (1 W, 1 m)* 2
Niveau de pression acoustique de sortie dans une voiture
94 dB (1 W, au siège
conducteur)* 3
Plage de fréquences efficace 30 – 1 000 Hz* 2
Poids Environ 5,2 kg (11 lb 11 oz) par
haut-parleur
Accessoires fournis Éléments d'installation
La conception et les caractéristiques techniques sont sujettes à
modification sans préavis.
* 1 La « Puissance maximale à court terme » peut aussi être
désignée sous le nom de « Puissance de crête »
* 2 Condition d' e ssai : CEI 60268-5 (2003-05)
* 3 Condition d' e ssai : Dans une voiture
Installation / Installation / Instalación
4-294-787-11(1)
Precautions
 Do not continuously use speaker system beyond the
peak power handling capacity.
 Keep recorded tapes, watches, and credit cards, etc.
with magnetic coding away from the speaker system
to prevent damage caused by the magnets in the
speakers.
 When installing the unit, be careful not to damage
the diaphragm by hand or tools.
 The subwoofer is heavy, so attach it firmly to a solid
thick, baffle plate or metal board.
 Make a woofer box, using wooden boards at least
19 mm ( 3 / in) thickness.
4
Précautions
 Ne faites pas fonctionner en continu le système de
haut-parleurs à une puissance supérieure à sa
puissance de crête.
 Gardez les cassettes enregistrées, les montres, cartes
de crédit, etc., à codage magnétique à l' é cart du
système de haut-parleurs de manière à éviter tout
dommage causé par les aimants intégrés dans les
haut-parleurs.
 Lorsque vous installez l'appareil, veillez à ne pas
endommager le diaphragme avec les mains ou un
outil.
 Comme le subwoofer est lourd, fixez-le sur une
planche pour baffle épaisse et robuste ou sur une
plaque métallique.
 Construisez un caisson pour le haut-parleur de
graves à l'aide de lattes en bois d'une épaisseur d'au
moins 19 mm ( 3
1
Unit: mm (in)
Unité: mm (po)
Unidad: mm

 2
A
 
137 (5 1 / ) 22 ( 7 / )
2 8
137 (5 / ) 22 ( / )
1 7
2 8

Reference Axis
Axe de référence
Eje de referencia
B
Altavoz de graves de 30 cm,
tipo cónico
1 1.300 W* 2
380 W* 2
500 W
4 Ω
84±2 dB (1 W, 1 m)* 2
94 dB (1 W, en el asiento del
conductor)* 3
30 – 1.000 Hz* 2
Aprox. 5,0 kg por altavoz
Componentes para instalación
Altavoz de graves de 30 cm,
tipo cónico
1 1.500 W* 2
400 W* 2
520 W
4 Ω + 4 Ω
84±2 dB (1 W, 1 m)* 2
94 dB (1 W, en el asiento del
conductor)* 3
30 – 1 000 Hz* 2
Aprox. 5,2 kg por altavoz
Componentes para instalación
3
Connections / Connexions / Conexiones
Precauciones
 Evite utilizar de forma continuada el sistema de
altavoces con una potencia que sobrepase su
capacidad de potencia máxima.
 Mantenga alejados del sistema de altavoces cintas
grabadas, relojes y tarjetas de crédito, etc., con
codificación magnética con el fin de evitar daños
causados por los imanes de dichos altavoces.
 Al instalar la unidad, tenga cuidado de no dañar el
diafragma de la unidad.
 El altavoz potenciador de graves es pesado. Por
tanto, fíjelo firmemente a una placa de bafle sólida y
gruesa o a una placa metálica.
 Construya una caja para el altavoz de graves con
tablas de madera con un grosor mínimo de 19 mm.
/ po).
4
XS-GS120L: ø 279 (11)
XS-GS120LD: ø 279 (11)
XS-GS120L
Speaker cord (not supplied)
Cordon de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
XS-GS120LD
Speaker cord (not supplied)
Cordon de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
When making a parallel connection (Speaker impedance is 2 Ω)
Connexion parallèle (impédance du haut-parleur 2 Ω)
Al realizar una conexión en paralelo (la impedancia del altavoz es de 2 Ω)
Power amplifier / Amplificateur de puissance /
Amplificador de potencia

Car audio
Autoradio
Sistema de audio de automóvil
XS-GS120L
XS-GS120LD
Subwoofer
Subwoofer
Altavoz potenciador de graves
Parts list / Liste des composants / Lista de componentes

ø 5 × 35
× 10
Example / Exemple / Ejemplo

ø 4.0 ( 3 / )
16
Speaker cord (not supplied)
Cordon de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
Speaker cord (not supplied)
Cordon de haut-parleur (non fourni)
Cable de altavoz (no suministrado)
When making a serial connection (Speaker impedance is 8 Ω)
Connexion en série (impédance du haut-parleur 8 Ω)
Al realizar una conexión en serie (la impedancia del altavoz es de 8 Ω)
Power amplifier / Amplificateur de puissance /
Amplificador de potencia


Electronic crossover network Power amplifier
Circuit de recoupement électronique Amplificateur de puissance
Red electrónica divisora de frecuencias Amplificador de potencia
Left Speaker system
Power amplifier
Gauche Système de haut-parleurs
Amplificateur de puissance
Izquierdo Sistema de altavoces
Amplificador de potencia

Unit: mm (in)
Unité: mm (po)
Unidad: mm
Unit: mm (in)
Red ring: 
Black ring:  Unité: mm (po)
Bague rouge : 
Unidad: mm
Bague noire : 
Anillo rojo: 
Anillo negro: 
Unit: mm (in)
Red ring: 
Black ring:  Unité: mm (po)
Bague rouge : 
Unidad: mm
Bague noire : 
Anillo rojo: 
Anillo negro: 
Right
Droit
Derecho
