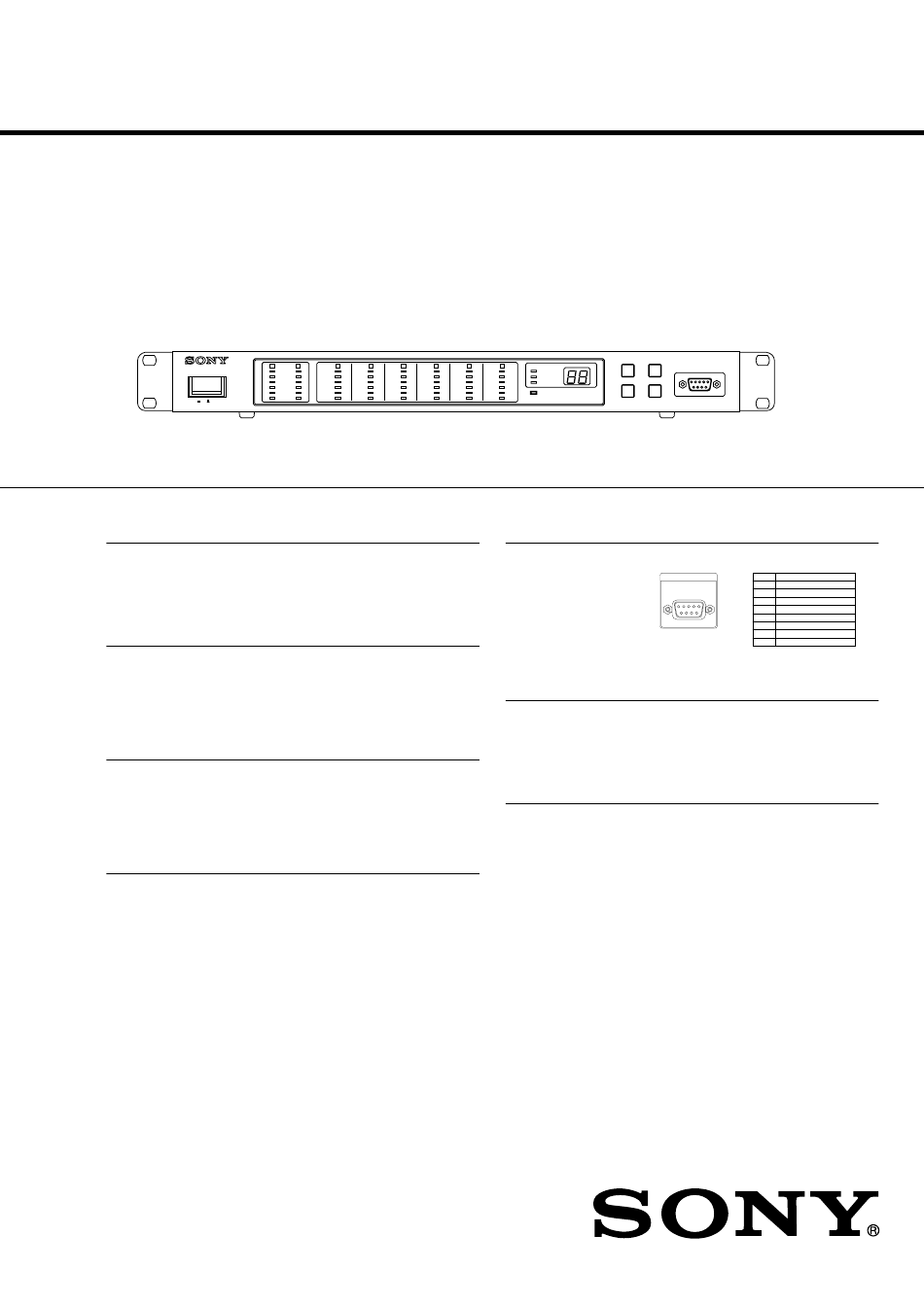

SERVICE MANUAL
1
ON
OFF
アナログ入力
端子
回路
入力インピーダンス
最大入力レベル
A/D変換
アナログ出力
端子
回路
出力インピーダンス
適合負荷インピーダンス
最大出力レベル
D/A変換
デジタル入力
端子
回路
サンプリング周波数
オーディオ特性 (アナログ入出力時)
周波数特性
ダイナミックレンジ
最小信号遅延時間
INPUT
OUTPUT
2
A
B
C
D
COMP
LIMITER
IN-1
LIMITER
IN-1
LIMITER
IN-1
LIMITER
IN-1
LIMITER
OVER
OVER
IN-2
OVER
IN-2
OVER
IN-2
OVER
IN-2
-6
-6
HF
-6
HF
-6
HF
-6
HF
-10
-10
MF
-10
MF
-10
MF
-10
MF
-20
-20
LF
-20
LF
-20
LF
-20
LF
-40
-40
8LF
-40
8LF
-40
8LF
-40
8LF
SPECIFICATIONS
：XLR-3-31相当 (メス) ×2
：電子バランス
(1：GND, 2：HOT, 3：COLD)
：10kΩ
：+24dBu
：サンプリング周波数 96kHz
量子化ビット数 24bits
：XLR-3-32相当 (オス) ×6
：電子バランス
(1：GND, 2：HOT, 3：COLD)
：47Ω
：600Ω以上
：+24dBu
：サンプリング周波数 96kHz
量子化ビット数 24bits
：XLR-3-31相当 (メス)
：AES/EBU準拠
：32kHz〜96kHzに対応
内蔵サンプリングレートコンバーター
により、全ての入力を96kHzサンプリ
ングに変換して信号処理を行う。
(ディエンファシス機能は対応しており
ません。)
：20Hz〜20kHz (0/−1dB)
20Hz〜40kHz (0/−3.0dB)
：110dB以上 (A-weigh)
：約880μsec
(ディレイ時間0μsec設定時のアナロ
グ入出力間の信号遅延)
SRP-F300
RECALL
/ENTER
E
F
IN-1
LIMITER
IN-1
PROGRAM
OVER
IN-2
OVER
IN-2
OUTPUT STATUS
-6
HF
-6
HF
DISPLAY
REMOTE I/D
-10
MF
-10
MF
-20
LF
-20
LF
-40
8LF
-40
8LF
LOCK
REMOTE端子
その他
付属品
仕様および外観は改良のため予告なく変更することがありますが、ご了承ください。
DIGITAL AUDIO PROCESSOR
J Model
AEP Model
E Model
US Model
UP
REMOTE
(RS-232C)
DOWN
DIGITAL AUDIO PROCESSOR SRP-F300
端子
：D-sub9ピン×2
REMOTE
1
NC
2
RxD (入力)
RS-232C
3
TxD (出力)
1 2 3 4 5
4
内部で6番ピンと直結
5
GND
6
内部で4番ピンと直結
6 7 8 9
7
RTS (出力)
8
CTS (入力)
9
NC
フォーマット
：RS-232C
コンピューターとの接続ケーブルは9
ピンクロスケーブルを使用する。
電源電圧
：AC100V 50/60Hz
消費電力
：21W
外形寸法
：482×44×360
(幅×高さ×奥行き) mm
本体質量
：5.2kg
動作温度
：0°C〜+40°C
保存温度
：−5°C〜+60°C
電源コード (1)
コントロールソフトマニュアル (1)
通信プロトコル説明書 (1)
ソニーご相談窓口のご案内 (1)
保証書 (1)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sony SRP-F300
Summary of Contents for Sony SRP-F300
- Page 1 OVER IN-2 OVER IN-2 OVER IN-2 OVER IN-2 OVER IN-2 OVER IN-2 OUTPUT STATUS DISPLAY DOWN REMOTE I/D LOCK DIGITAL AUDIO PROCESSOR SRP-F300 SPECIFICATIONS アナログ入力 REMOTE端子 端子 ：XLR-3-31相当 (メス) ×2 端子 ：D-sub9ピン×2 回路 ：電子バランス REMOTE (1：GND, 2：HOT, 3：COLD) RxD (入力) RS-232C TxD (出力) 入力インピーダンス ：10kΩ 1 2 3 4 5 内部で6番ピンと直結...
-
Page 2: Table Of Contents
Analog input REMOTE terminal : XLR-3-31 pin female × 2 Terminal Terminal : D-sub 9 pin x 2 Circuit : Electronic balanced REMOTE (1: GND, 2: HOT, 3: COLD) RS-232C RxD (input) Input impedance : 10kΩ 1 2 3 4 5 Maximum input level : +24dBu TxD (output) - Page 3 5. チップ部品交換時の注意 THE PARTS LIST ARE CRITICAL TO SAFE OPERATION. ・取り外した部品は再使用しないで下さい。 REPLACE THESE COMPONENTS WITH SONY PARTS ・タンタルコンデンサのマイナス側は熱に弱いため交換時は注意して下 WHOSE PART NUMBERS APPEAR AS SHOWN IN THIS さい。 MANUAL OR IN SUPPLEMENTS PUBLISHED BY SONY. 6. フレキシブルプリント基板の取扱について ・コテ先温度を270℃前後にして行なって下さい。 ・同一パターンに何度もコテ先を当てないで下さい。 CAUTION （３回以内） ・パターンに力が加わらないよう注意して下さい。...
-
Page 4: Section 1 Technical Memo
SECTION 1 TECHNICAL MEMO 1. 工場出荷状態（S-RAM 及びFALSH MEMORY の さらに OK となった後，矢印で示されている 4 つのタクトス イッチのうちどれか 1 つを押しますと Pr と表示されます。 内容をクリアしてしまう。）に初期化する方法 — 作業上の注意 — どれか1つ この作業を行うと S-RAM 及び FLASH MEMORYのユーザー メモリが消去されてしまいます。 RECALL /ENTER （メモリ保護をしたい場合には 2 の作業手順に従ってくださ い。 ） — 作業方法 — DISPLAY DOWN • S-RAM CHECK及び内容をクリアしてしまう。 フロントパネルの矢印で示されている RECALL/ENTER, DISPLAY, DOWNの3つのキーを一度に押しながらパワース イッチを ON し , 2 秒後にタクトスイッチから指を離します。 RECALL /ENTER もう一度... - Page 5 1. How to initialize the factory shipment values After OK appears, press one of the four tact switches as indicated by the arrows to display Pr . (erase the contents of S-RAM and flash memory) — Caution — One of these When this operation is performed, the contents of the user memory RECALL stored in the S-RAM and flash memory are erased.
-
Page 6: Section 2 General
IN-2 OVER IN-2 OVER IN-2 OVER IN-2 OVER IN-2 OVER IN-2 OUTPUT STATUS DISPLAY DOWN という低ノイズを実現。基板設計から部品1つ1つにもこだわった高音質設計です。 REMOTE I/D LOCK DIGITAL AUDIO PROCESSOR SRP-F300 高精度信号処理 COMP qa qd LIMITER IN-1 OVER A/D、D/Aのみでなくデジタル信号処理 (DSP) 部も96kHzサンプリングで処理。 OVER IN-2 さらに処理データは全体を通して48bitデータで取り扱い、充分なヘッドルームマー ジンとデータ精度を確保しています。 豊富な信号処理内容 電源スイッチ 出力チャンネルピークリミッターインジケーター 信号処理内容として、入力2CH信号に対しては31バンドグラフィックイコライザ、 本機の電源をON/OFFします。電源を入れると、... - Page 7 3. 表示と操作について SLF〜HFのすべてが消灯のときは、各チャンネルのMuting パラメーターにより 3-1. DISPLAYの切換え Muting中であることを示します。 注意 DISPLAYボタンを押して次の3種類の表示を順に切換えることができます。どの表 この周波数帯域表示は、各チャンネルのクロスオーバーフィルターのカットオフ周波 示をしているかはDISPLAYモードインジケーターによってわかります。(外部コン 数設定をもとに決定されます。カットオフ周波数設定と表示の関係は、100Hz、 ピューターによるコントロール中は操作できません。) 500Hz、1KHzを境界として判断され、次の図のようになります。 PROGRAMが点灯： PROGRAM 番号表示部はプログラム番号を、各出力チャンネルインジケーターはレベルを表示し 20Hz 100Hz 500Hz 1kHz 20kHz OUTPUT STATUS ています。 REMOTE / ID OUTPUT STATUSが点灯： SLFが点灯 LFが点灯 MFが点灯 HFが点灯 LOCK 番号表示部はプログラム番号を、各出力チャンネルインジケーターは出力設定状態を 表示しています。約4秒後に自動的にPROGRAM点灯に戻ります。 LFとMFが点灯 REMOTE/IDが点灯： 番号表示部は設定されているREMOTE ID番号を、各出力チャンネルインジケーター SLFとLFが点灯 MFとHFが点灯 はレベルを表示しています。約4秒後に自動的にPROGRAM点灯に戻ります。 SLFとLFとMFが点灯 出力チャンネルのレベル表示について...
- Page 8 4. 内蔵する信号処理について 信号処理ブロック図 OUTPUT-LEVEL INPUT-LEVEL IN-1 Peak A-IN Delay Phase Mute OUT-A 3 band Limiter Peak D-IN Delay Phase Mute OUT-B 31band GEQ 3 band Limiter Master Delay PEQ 11 band Compressor Peak IN-2 Delay Phase Mute OUT-C 3 band Limiter A-IN Peak Delay...
-
Page 9: Parts Names And Functions
To turn the power on/off. When the unit is Illuminates when signal wave’s peak reaches the The SRP-F300 is capable of providing a 31-band graphic equalizers, an 11-band limites setting level and clip has occurred at each turned on, the previous signal setting is recalled. -
Page 10: Display And Operation
The number of the display indicates the current program number and each output 3-5. Changing REMOTE ID channel indicator indicates the output level. REMOTE ID is preset at factory to 01. It can only be changed on the SRP-F300 itself. 3-4. To RECALL DISPLAY Press DISPLAY button. -
Page 11: Built-In Signal Processing
4. BUILT-IN SIGNAL PROCESSING Signal Processing Block Chart INPUT-LEVEL IN-1 OUTPUT-LEVEL A-IN Peak Delay Phase Mute OUT-A 3 band Limiter D-IN 31band GEQ Peak Delay Phase Mute OUT-B Master 3 band Limiter Delay PEQ 11 band Compressor IN-2 Peak Delay Phase Mute OUT-C... -
Page 12: Section 3 Diagrams
SECTION 3 DIAGRAMS 3-1. CIRCUIT BOARDS LOCATION AC board REG board MAIN board PSW board METER board 232C board SW board THIS NOTE IS COMMON FOR WIRING BOARDS プリント図，回路図用共通ノート AND SCHEMATIC DIAGRAMS 回路図ノート For schematic diagrams • All capacitors are in µF unless otherwise noted. pF : µµF. 50V or •... -
Page 13: Block Diagram
SRP-F300 3-2. BLOCK DIAGRAM 3-3. IC BLOCK DIAGRAMS – MAIN BOARD – IC306 MBM29F800TA (FLASH MEMORY) IC401 CS8414-CSR (RECEIVER) BYTE DQ15/A–1 8,388,608 CELL DECODER CS12/FCK 13 MATRIX DQ14 DGND Y GATE DQ13 ADDRESS BUFFER LATCH DQ12 DATA DECODER SEL 16... -
Page 14: Printed Wiring Board - Meter Section
SRP-F300 3-4. PRINTED WIRING BOARD – METER SECTION – • Semiconductor Location Ref. No. Location D451 D452 D453 D454 D455 D456 D457 D458 D701 D702 D703 D704 D705 D706 D707 D708 D709 D710 D711 D712 D713 D714 D715 D716 D717... -
Page 15: Schematic Diagram - Meter Section
SRP-F300 3-5. SCHEMATIC DIAGRAM – METER SECTION – — 17 — — 18 —... -
Page 16: Printed Wiring Board - Ac Section
SRP-F300 3-6. PRINTED WIRING BOARD – AC SECTION – • Semiconductor Location Ref. No. Location D951 D952 D953 D954 D955 D956 D957 D958 D959 D960 IC953 Q951 Q952 Q953 AEP, E MODEL US MODEL AEP, E, US MODEL J MODEL —... -
Page 17: Schematic Diagram - Ac Section
SRP-F300 3-7. SCHEMATIC DIAGRAM – AC SECTION – US MODEL S902 JAMPER J,US 3.15A/250V AEP , E MODEL T3.15AL AEP , E 1A/250V J,US AEP , E T1AL AEP , E, US MODEL J MODEL 0印の部品， または 0印付きの点線で囲まれた部品は， 安全性を維持するために重要な部品です。 従って交換時は，必ず指定の部品を使用して下さい。 The components identified by mark 0 or dotted line with mark 0 are critical for safety. -
Page 18: Printed Wiring Board - Main Section
SRP-F300 3-8. PRINTED WIRING BOARD – MAIN SECTION – • Semiconductor Location Ref. No. Location D105 E-14 D106 E-14 D107 D-13 D108 D-13 D205 E-12 D206 E-12 D301 G-10 D302 G-11 D303 H-11 D305 I-12 D306 I-11 D351 J-11 D352... - Page 19 SRP-F300 • Semiconductor Location Ref. No. Location D101 D102 D103 D104 D201 D202 D203 D204 D307 B-13 D308 B-13 D309 B-13 D310 B-13 D311 B-14 D312 B-14 D313 B-14 D314 B1-4 D401 B-11 D402 B-11 D403 B-11 D404 B-11 D507...
-
Page 20: Schematic Diagram - Line In Section
SRP-F300 3-9. SCHEMATIC DIAGRAM – LINE IN SECTION – — 27 — — 28 —... -
Page 21: Schematic Diagram - Digital In Section
SRP-F300 3-10. SCHEMATIC DIAGRAM – DIGITAL IN SECTION – — 29 — — 30 —... -
Page 22: Schematic Diagram - Dsp Section (1/4)
SRP-F300 3-11. SCHEMATIC DIAGRAM – DSP SECTION (1/4) – — 31 — — 32 —... -
Page 23: Schematic Diagram - Dsp Section (2/4)
SRP-F300 3-12. SCHEMATIC DIAGRAM – DSP SECTION (2/4) – — 33 — — 34 —... -
Page 24: Schematic Diagram - Dsp Section (3/4)
SRP-F300 3-13. SCHEMATIC DIAGRAM – DSP SECTION (3/4) – — 35 — — 36 —... -
Page 25: Schematic Diagram - Dsp Section (4/4)
SRP-F300 3-14. SCHEMATIC DIAGRAM – DSP SECTION (4/4) – — 37 — — 38 —... -
Page 26: Schematic Diagram - Line Out Section
SRP-F300 3-15. SCHEMATIC DIAGRAM – LINE OUT SECTION – — 39 — — 40 —... -
Page 27: Schematic Diagram - Clock Generator Section
SRP-F300 3-16. SCHEMATIC DIAGRAM – CLOCK GENERATOR SECTION – — 41 — — 42 —... -
Page 28: Schematic Diagram - System Control Section
SRP-F300 3-17. SCHEMATIC DIAGRAM – SYSTEM CONTROL SECTION – — 43 — — 44 —... -
Page 29: Ic Pin Function
3-18. IC PIN FUNCTION ・IC304 HD6413003TF16 (システムコントロール) 端子番号 端子名称 端子機能 端子番号 端子名称 端子機能 − RY/BY − 未使用 DSP転送用シアルデータ信号 (XSTBY) H (+5V) 固定 HDRDY DSPデータレディ信号 XRES Reset信号入力 DIERF IC401からの Digital Input ロックフラグ (NMI) L (GND) 固定 DIMUTE デジタルインプットミューテング制御信号 − ラッチイネーブルシリアルデータ転送用 (LEDドライバIC701用) EXTAL クロック入力 (12.288MHz) アウトプットイネーブル (LEDドライバIC701用) XTAL − 未使用 シリアルデータ送信用クロック信号 (LEDドライバ，サンプリングレートコンバータ) − シリアルデータ送信用データ信号 (LEDドライバ，サンプリングレートコンバータ) −... - Page 30 • IC304 HD6413003TF16 (SYSTEM CONTROL) Pin No. Pin Name Descrilption Pin No. Pin Name Descrilption – RY/BY – Not used Data signal, DSP serial data transfer (XSTBY) H.Fixed (+5V) HDRDY Data ready signal, DSP XRES Reset signal input DIERF Digital Input lock flag (From IC401) (NMI) L.Fixed (GND) DIMUTE...
-
Page 31: Section 4 Exploded View
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks 4-942-568-41 EMBLEM (NO.5), SONY * 18 A-4591-242-A REG BOARD, COMPLETE 2-347-027-01 PANEL, FRONT 3-561-427-01 CUSHION 2-347-031-01 WINDOW 3-701-946-10 LABEL, FUSE RATING (J, US) 3-831-441-99 CLOTH (6) * 21... -
Page 32: Section 5 Electrical Parts List
SECTION 5 232C ELECTRICAL PARTS LIST 【電気部品表】 【使用上の注意】 • ここに記載されている部品は, 補修用部品であるため, 回路図及び • インダクタの単位でuHはμHを示します。 セットに付いている部品と異なる場合があります。 • 半導体の名称でuA..., uPA..., uPB..., uPC..., uPD...等はそれぞれμA..., • -XX, -Xは標準化部品のため, セットに付いている部品と異なる場 μPA..., μPB..., μPC..., μPD...を示します。 合があります。 お願い • *印の部品は常備在庫しておりません。 図面番号で部品を指定するときは基板名又はブロック • コンデンサの単位でuFはμFを示します。 を併せて指定してください。 • 抵抗の単位Ωは省略してあります。 METAL：金属被膜抵抗。 0 印の部品，または0 印付の点線で囲まれた部品は， METAL OXIDE：酸化金属被膜抵抗。 安全性を維持するために，重要な部品です。 従って交換時は，必ず指定の部品を使用して下さい。 Note: •... - Page 33 MAIN Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks < COIL > C206 1-107-206-00 MICA 15PF 500V C207 1-107-206-00 MICA 15PF 500V 0 L901 1-421-915-11 COIL, LINE FILTER C208 1-130-481-00 MYLAR 0.0068uF 5% C213 1-163-038-91 CERAMIC CHIP 0.1uF <...
- Page 34 MAIN Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks C411 1-163-038-91 CERAMIC CHIP 0.1uF C552 1-119-799-11 ELECT 47uF C412 1-163-038-91 CERAMIC CHIP 0.1uF C553 1-130-472-00 MYLAR 0.0012uF 5% C413 1-126-925-11 ELECT 470uF C554 1-107-611-11 CAPACITOR 100PF 500V C414 1-126-925-11 ELECT...
- Page 35 MAIN Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks C626 1-163-038-91 CERAMIC CHIP 0.1uF < DIODE > C627 1-163-038-91 CERAMIC CHIP 0.1uF C628 1-163-038-91 CERAMIC CHIP 0.1uF D101 8-719-110-63 DIODE RD24ES-T2B2 C629 1-163-038-91 CERAMIC CHIP 0.1uF D102 8-719-110-63 DIODE RD24ES-T2B2 C630...
- Page 36 MAIN Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks D507 8-719-110-63 DIODE RD24ES-T2B2 FB662 1-410-397-21 FERRITE BEAD INDUCTOR D508 8-719-110-63 DIODE RD24ES-T2B2 FB891 1-410-397-21 FERRITE BEAD INDUCTOR D509 8-719-110-63 DIODE RD24ES-T2B2 FB892 1-410-397-21 FERRITE BEAD INDUCTOR D510 8-719-110-63 DIODE RD24ES-T2B2 FB893...
-
Page 37: Metal Chip
MAIN Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks IC503 8-759-650-48 IC AK4393VF-E2 R207 1-216-671-11 METAL CHIP 6.8K 0.5% 1/10W IC504 8-759-700-94 IC NJM5532M (TE2) R208 1-208-764-11 RES-CHIP 1/10W IC505 8-759-700-94 IC NJM5532M (TE2) R209 1-208-462-61 RES-CHIP 1/10W IC506 8-759-700-94 IC NJM5532M (TE2) - Page 38 MAIN Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks R505 1-208-462-61 RES-CHIP 1/10W R565 1-208-462-61 RES-CHIP 1/10W R506 1-208-462-61 RES-CHIP 1/10W R566 1-208-462-61 RES-CHIP 1/10W R507 1-208-800-11 RES-CHIP 5.6K 1/10W R567 1-208-800-11 RES-CHIP 5.6K 1/10W R508 1-208-791-11 RES-CHIP 2.4K 1/10W...
- Page 39 MAIN METER Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks R662 1-208-365-61 RES-CHIP 1/10W < CONNECTOR > R663 1-208-365-61 RES-CHIP 1/10W * CN701 1-564-340-71 PIN, CONNECTOR 6P R663 1-216-635-11 METAL CHIP 0.5% 1/10W * CN702 1-564-340-61 PIN, CONNECTOR 6P (AEP, E, US) R664 1-208-365-61 RES-CHIP...
- Page 40 METER Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks < IC > A-4591-243-A PSW BOARD, COMPLETE ****************** IC701 8-759-635-95 IC M66313FP-200C IC702 8-759-635-95 IC M66313FP-200C < CAPACITOR > < RESISTOR > 0 C901 1-117-703-11 CERAMIC 0.0047uF 250V R701 1-216-039-00 METAL CHIP...
-
Page 41: Accessories And Packing Materials
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks < DIODE > < CONNECTOR > D951 8-719-302-37 DIODE RBV-602 * CN802 1-564-338-00 PIN, CONNECTOR 4P D952 8-719-200-82 DIODE 11ES2-TA2B * CN803 1-564-341-11 PIN, CONNECTOR 7P D953 8-719-200-82 DIODE 11ES2-TA2B D954 8-719-911-19 DIODE 1SS133T-72 <... -
Page 42: Hardware List
7-685-647-79 SCREW +BVTP 3X10 TYPE2 TT (B) 7-621-775-00 SCREW +B 2.6X3 7-682-947-01 SCREW +PSW 3X6 7-685-659-79 SCREW +BVTP 4X8 TYPE2 TT (B) 7-623-308-07 LW 3, TYPE (A) 7-685-872-01 SCREW +BVTT 3X8 CZN Japanese/English Sony Sound Tec Corporation 9-977-996-01 99L1632-1 — 60 — Printed in Japan ©1999.12...
