Sony CXS-GT4016F Installation/Connections

System car audio
Hide thumbs


Advertisement

Specifications
Speaker
Coaxial 2-way:
Woofer 16 cm, cone type
Tweeter 3.5 cm balanced
dome type
Short-term Maximum Power*
1
190 W*
2
Rated power
40 W*
2
Rated impedance
4 Ω
Output sound pressure level 91±2 dB (1 W, 1 m)*
2
Effective frequency range
50 – 24,000 Hz*
2
Mass
Approx. 580 g per speaker
Supplied accessories
Parts for installation
Design and specifications are subject to change without notice.
*
"Short-term maximum power" may also be referred to as
1
"peak power. "
*
Testing Condition : IEC 60268-5 (2003-05)
2
Precautions
 Do not continuously use the speaker system beyond the
peak power handling capacity.
 Keep recorded tapes, watches, and personal credit cards
using magnetic coding away from the speaker system to
protect them from damage caused by the magnets in
the speakers.
If you cannot find an appropriate mounting location,
consult your car dealer or your nearest Sony dealer
before mounting.
Especificaciones
Altavoz
Coaxial de 2 vías:
Graves 16 cm, tipo cono
Agudos 3,5 cm, tipo BD
Potencia de pico máximo*
190 W*
1
2
Potencia nominal
40 W*
2
Impedancia nominal
4 Ω
Nivel de presión acústica de salida
91±2 dB (1 W, 1 m)*
2
Rango de frecuencia efectivo
50 – 24.000 Hz*
2
Peso
Aprox. 580 g por altavoz
Accesorios suministrados
Componentes para la
instalación
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
*
"Potencia de pico máximo" también puede denominarse
1
"Potencia de pico".
*
Condición de verificación: IEC 60268-5 (2003-05)
2
Precauciones
 Evite utilizar de forma continuada el sistema de
altavoces con una potencia que sobrepase su capacidad
de potencia máxima.
 Mantenga alejados del sistema de altavoces las cintas
grabadas, relojes o tarjetas de crédito con codificación
magnética para evitar daños que posiblemente causaría
el imán de los altavoces.
Si no encuentra una ubicación adecuada para el
montaje, consulte al distribuidor de su automóvil o al
distribuidor de Sony más próximo.

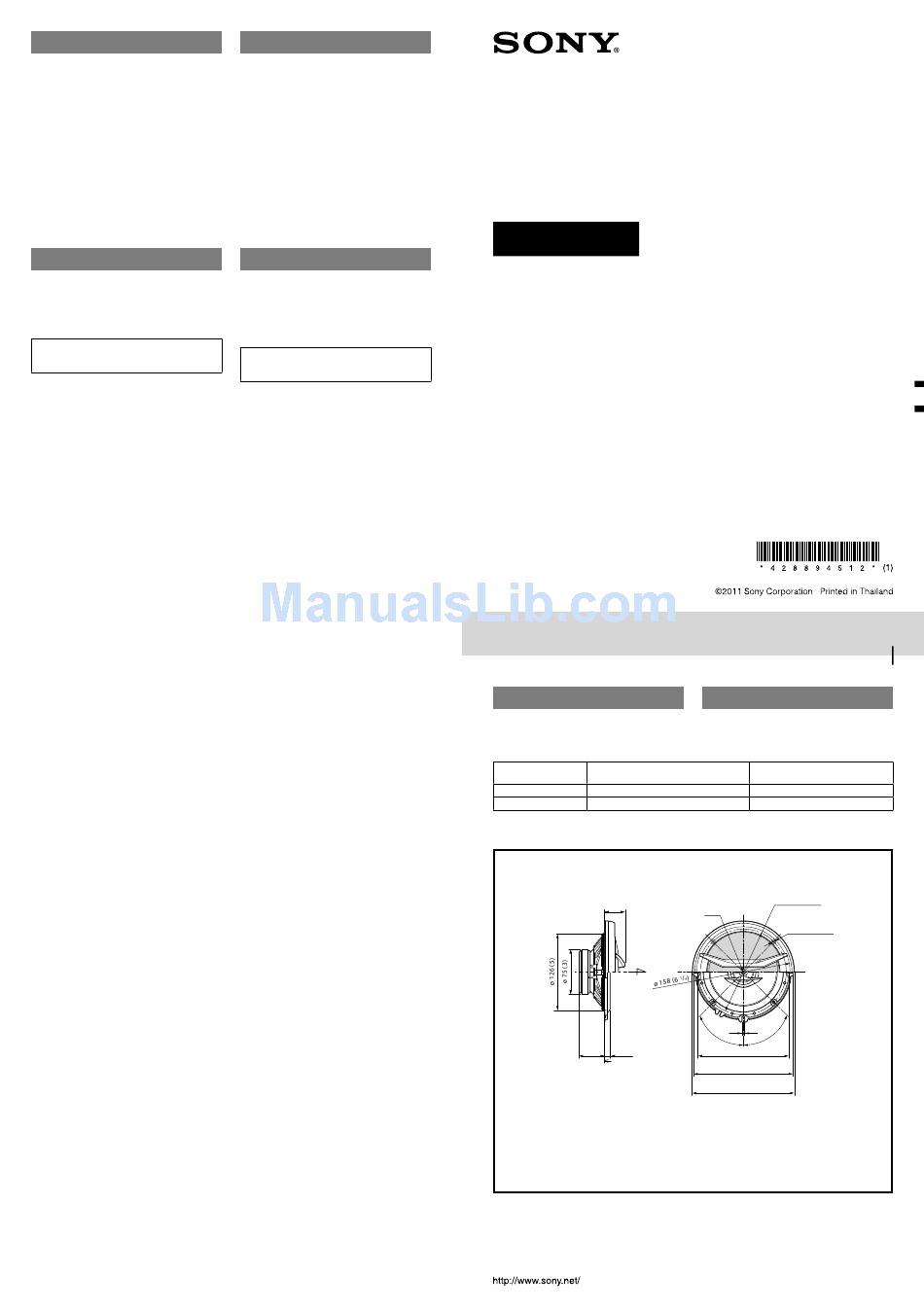

System Car Audio
Installation/Connections
Instalación/Conexiones
CXS-GT4016F/CXS-GT5616F
Welcome!
The CXS-GT4016F and CXS-GT5616F packages include
the following:
Check your model name, and refer to the supplied
manuals.
Model name
Car audio unit
Modelo
Unidad de audio para automóvil
CXS-GT4016F
CDX-GT40U
CXS-GT5616F
CDX-GT56UI
* For details on how to install the speakers, see the reverse side of these instructions.
* Para obtener más información acerca de la instalación de los altavoces, consulte la contraportada de estas instrucciones.
Dimensions
Dimensiones
34
(1
/
)
3
8
42
9.2
(1
/
)
(
/
)
11
3
16
8
Reference Point
Reference Plane
Punto de referencia
Plano de referencia
4-288-945-12(1)
¡Bienvenido!
Los paquetes CXS-GT4016F y CXS-GT5616F incluyen lo
siguiente:
Compruebe el modelo y consulte los manuales
suministrados.
Speaker
Altavoz
XS-PKF1620
XS-PKF1620
Unit: mm (in)
Unidad: mm
ø 142 (5
/
)
5
8
4 - ø 4.3 (
/
)
3
16
5
(
/
)
45°
45°
7
32
150 (6)
ø 166 (6
/
)
5
8
ø 168 (6
/
)
5
8
Reference Axis
Eje de referencia
