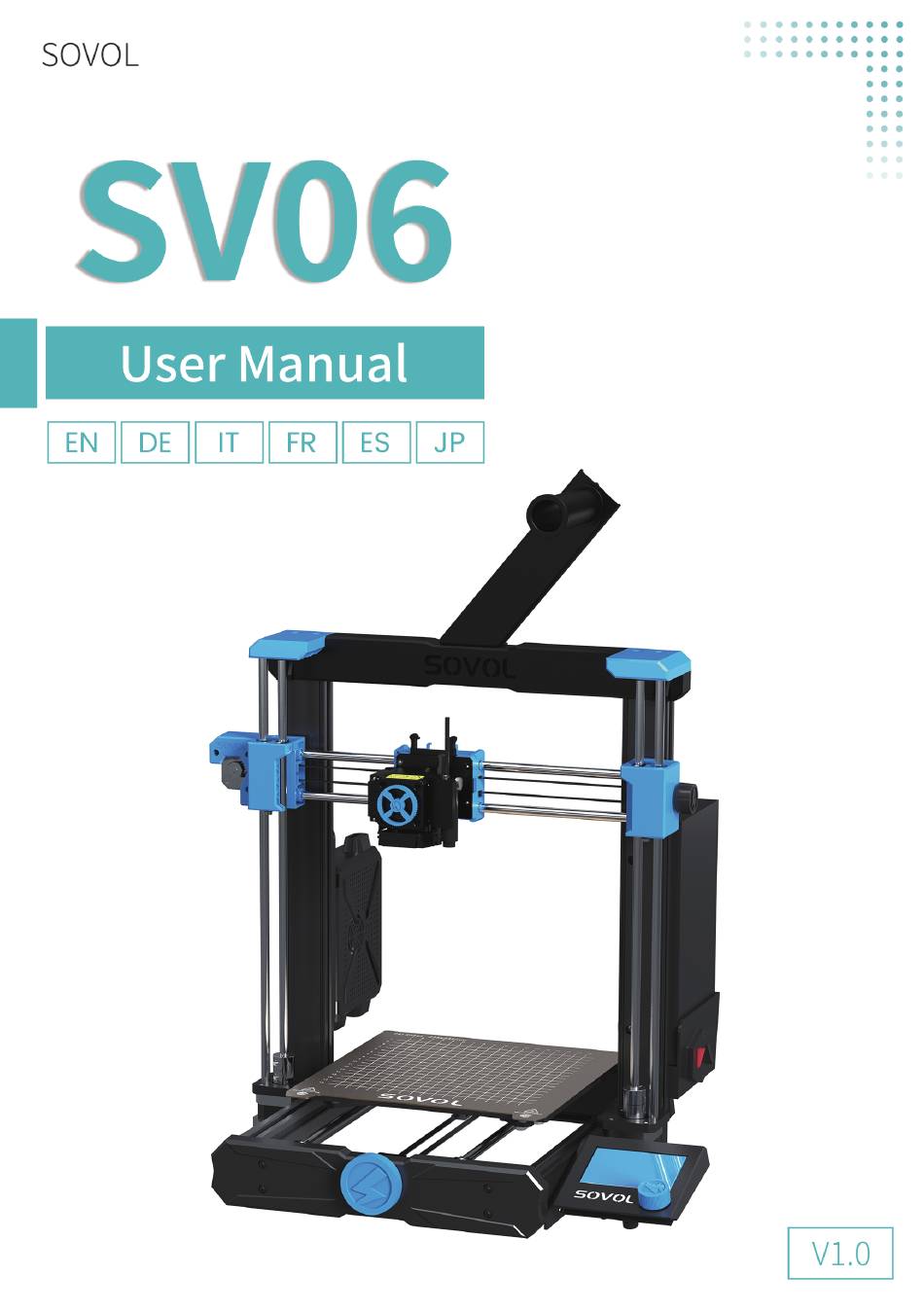

Thank you for choosing Sovol printers! Sovol is committed to providing excellent machines to 3D printing enthusiasts all over the world .This manual is designed for SV06 owners to start their SV06 printing journey.We still recommend all the SV06 owners to read the manual carefully even if you...
Page 3
(used), abide by professional ethics, pay attention to safety obligations, and strictly prohibit the use of our products or equipment for any illegal purposes. Sovol will not be responsible for any violators' legal liability under any circustance.
Equipment Parameters Model SV06 Software language English Print method TF card,USB connection Molding Number of nozzles Print size 220*220*250mm Recommend Printing speed ≤80mm/s Printing accuracy ±0.1mm Nozzle diameter 0.4mm (Adjustable) Nozzle temperature ≤300℃ Hotbed temperature ≤100℃ Supporting materials PLA/ABS/PETG/TPU/WOOD Material diameter 1.75mm...
Page 5
Assembly 3.1 Install the gantry Install the gantry on the base with four M5X50 screws, tighten the screws. Gantry Base M5X50*4 3.2 Install the display Install the display on the holder on the right of base. Disaplay Push it down diagonally to let it stuck on the holder. 3.3 Install the power supply Install the power supply on the right...
3.4 Install the extruder kit Install the extruder kit on the slide base with three M3X5 screws, tighten the screws. Extruder kit M3X5*3 Install It Here 3.5 Install the control box Please turn the aircraft switch on the control box hanging plate to the left from the locked state to the...
3.6 Install the filament holder Install the filament plate on the top of the machine with two M5X10 screws. Install the filament holder. Filament holder M5X10*2 (This part of the filament holder) faces the front of the machine *The shown in the picture is the back of the machine, when the back of the machine is facing you, the filament holder is facing to the left Connection lines...
Screen information Leveling Leveling-1 Press the knob> Main → Bed Leveling→Auto Z-Align...
Page 9
The machine will auto-home first, then the entire X-axis will rise to the top for calibration, then descend to auto-home. Leveling-2 Click the Bed Leveling→Auto Home(Preheat)→Auto Home After clicking Auto home for the first time, the machine will be preheated automatically: nozzle 120°C, hotbed 60°C.
Preheat Custom to set a filament will withdraw temperature. After selecting,please wait for the automatically,then temperature to rise. insert new filament to Preparing to printing start printing. Double-click to install Sovol-Cura Sovol3D_Cura-1.5.0-win64 in the TF card file.
Page 11
Select to add SV06. Select the model you want to print and open Slice and save the file to TF card Insert the TF card into the card slot above the mainboard box of the machine...
Click “Print from media” →Select file to print Mainboard Controllable fan Power port Fuse port X-axis motor port Normal fan port Hot bed wire Y-axis motor port port Nozzle wire port break detection Z-axis motor port NO limit/Limit Switch X-axis limit switch port Y-axis limit E-axis motor...
Page 13
Die Benutzer müssen die Gesetze und Vorschriften des Landes und der Region einhalten, in der sich die Ausrüstung befindet (verwendet wird), sie müssen die Berufsethik und die Sicherheitsverpflichtungen einhalten, und es ist ihnen strengstens untersagt, unsere Produkte oder Ausrüstung für illegale Zwecke zu verwenden. Sovol kann unter keinen Umständen für einen Verstoß haftbar gemacht werden.
Page 14
Parameter der Ausrüstung Modell SV06 Software-Sprachen Englisch Druckverfahren TF-Karte, USB-Kabel Anzahl der Düsen Druckgröße 220*220*250mm Empfohlene Druckgeschwindigkeit ≤80mm/s Druckgenauigkeit ±0.1mm Durchmesser der Düse 0.4mm (austauschbar) Düsentemperatur ≤300℃ Temperatur des heißen Bettes ≤100℃ Unterstützung Verbrauchsmaterial PLA/ABS/PETG/TPU/WOOD Durchmesser der Verbrauchsmaterialien 1.75mm Unterstützte Dateiformate...
Zusammenbau 3.1 Gantry installieren Montieren Sie die Gantry mit vier M5x50 Schrauben und ziehen Sie die Schrauben fest. Gantry Basis M5X50*4 3.2 Bildschirme anzeigen Installieren Befestigen Sie den Bildschirme anzeigen an der Halterung auf der rechten Seite des Sockels Drücken Sie ihn entlang der Diagonale nach unten, so dass er in der Halterung einrastet.
Page 16
3.4 Extruder-Komponenten installieren Befestigen Sie die Extruder-Komponenten mit den drei M3X5-Schrauben an der Gleitbasis und ziehen Sie die Schrauben fest. Extruder- M3X5*3 Komponenten Install It Here 3.5 Kontrollkasten installieren Bitte drehen Sie den Flugzeugschalter an der Schaltschrank-Hängetafel von verriegelt auf entriegelt, indem Sie ihn nach links drehen.
Page 17
3.6 Materialregale Installation Befestigung der Materialregale an der Oberseite der Maschine mit zwei Schrauben M5X10 Montage des Materialregal Fässer. Materialregale M5X10*2 (Dieser Teil des Materialregale) Zur Vorderseite der Maschine gerichtet *Die Abbildung zeigt die Rückseite der Maschine, wobei der Materialregale nach links zeigt, wenn die Rückseite der Maschine Ihnen zugewandt ist.
Page 19
Nivellierung Nivellierung-1 Drücken Sie den Drehknopf > Hauptbildschirm → Bettnivellieren→Automatische Z-Achsen-Ausrichtung Die Maschine kehrt zunächst automatisch auf den Nullpunkt zurück, dann fährt der gesamte X-Achsenbalken zur Kalibrierung nach oben und schließlich wieder nach unten, um automatisch auf den Nullpunkt zurückzukehren. Nivellierung-2 Klicken Sie auf "Bettnivellieren"...
Page 20
Nivellierung-3 Nachdem Sie auf "Bettnivellieren" geklickt haben, steigt die Düse auf 120°C und das heiße Bett auf 60°C. Bitte warten Sie geduldig und achten Sie auf Verbrennungen. Nachdem Sie die Einstellungen vorgenommen haben, vergessen Sie nicht, auf "Einstellungen speichern" zu klicken.
Page 21
Verbrauchsmaterialien zurück Temperatur steigt. in die Zufuhröffnung und Sie können sie herausziehen und Bereit zum Drucken neue einlegen, um mit dem Druck zu beginnen. Doppelklicken Sie auf die auf der Sovol3D_Cura-1.5.0-win64 TF-Karte installierte Datei "Sovol-Cura". Wählen Sie, um SV06 hinzuzufügen.
Page 22
Wählen Sie das Modell, das Sie drucken möchten, und fügen Sie es hinzu. Klicken Sie auf , um die Datei zu schneiden und auf der TF-Karte zu speichern. Stecken Sie die TF-Karte in den Kartenschlitz auf der Oberseite des Steuergeräts Klicken Sie auf "Von Medium drucken"...
Page 23
Hauptplatine Hauptplatine Stromver Steuerbare Sicherung Ventilatoren sorgung Motoren der X- Achse Normalerweise offener Lüfter 24V Heißes Bett 24V Motoren der Y- Achse Düse 24V Erkennung von gebrochenem Material Motoren der Z- Achse Keine Begrenzung/Grenze Endschalter der X-Achse Endschalter der Motoren der E- Y-Achse Achse Endschalter der...
Page 24
Gli utenti devono rispettare le leggi e le normative del paese e della regione in cui si trova (si utilizza) l'apparecchiatura, attenersi rigorosamente all'etica professionale, prestare attenzione agli obblighi di sicurezza e vietare l'uso dei nostri prodotti o delle nostre apparecchiature per scopi illegali. In nessun caso Sovol sarà responsabile nei confronti dei trasgressori.
Page 25
Parametri dell'apparecchiatura Modello SV06 Linguaggi software Italiano Metodo di stampa Scheda TF, cavo USB Tipo Numero di ugelli Dimensione di stampa 220*220*250mm Velocità di stampa consigliata ≤80mm/s Precisione di stampa ±0.1mm Diametro dell'ugello 0.4mm (Intercambiabile) Temperatura dell'ugello ≤300℃ Temperatura del letto caldo ≤100℃...
Page 26
Assemblaggio 3.1 Installazione di portali Utilizzare quattro viti M5X50 per installare il portale e serrare le viti. Gantry Base M5X50*4 3.2 Montaggio del display Installare il display sulla staffa sul lato destro della base Spingerlo diagonalmente verso il basso per agganciarlo alla staffa.
Page 27
3.4 Installazione del gruppo estrusore Utilizzare tre viti M3X5 per installare il gruppo estrusore sulla base scorrevole e serrare le viti. Componenti M3X5*3 dell'estrusore Installato qui 3.5 Installazione della centralina di controllo Ruotare l'interruttore dell'aereo sulla piastra di sospensione della scatola di controllo dallo stato bloccato allo stato...
Page 28
3.6 Installazione di scaffalature per materiali Installare la piastra del rack sulla parte superiore della macchina con due viti M5X10. Installare il cilindro del rack. scaffali M5X10*2 (Questa parte del rack) rivolta verso la parte anteriore della * La figura mostra il retro della macchina.
Page 30
Livellamento Livellamento-1 Premere la manopola > Schermata principale → Livellamento del letto → Allineamento automatico dell'asse Z La macchina tornerà automaticamente a zero, quindi l'intero fascio dell'asse X salirà verso l'alto per la calibrazione e infine scenderà per tornare automaticamente a zero. Livellamento-2 Cliccare su "Livellamento del letto".
Page 31
Livellamento-3 Dopo aver fatto clic su "letto di livellamento", l'ugello salirà a 120 ℃ e il letto caldo salirà a 60 ℃. Attendere pazientemente per evitare scottature. Dopo la regolazione, non dimenticate di fare clic su "Salva impostazioni". Quindi fare clic su "Letto di livellamento" e la macchina inizierà...
Page 32
È possibile estrarre i materiali di consumo e inserirne di nuovi Pronto per la stampa per iniziare a stampare. Fare doppio clic sul file "Sovol Sovol3D_Cura-1.5.0-win64 Cura" installato nella scheda TF. Selezionare per aggiungere SV06.
Page 33
Selezionare e aggiungere il modello che si desidera stampare. Fare clic su slice e salvare il file sulla scheda TF. Inserire il TF nell'alloggiamento della scheda sopra la centralina di controllo della macchina. Fare clic su "Stampa da supporto" → Selezionare File Stampa.
Page 34
Scheda madre Scheda madre Alimentazio Fusibile Ventilatori controllabili Motori asse X Ventilatore normalmente aperto Letto caldo 24V Motori asse Y Ugello 24V Rilevamento del materiale rotto Motori asse Z Nessun limite/limite Finecorsa dell'asse X Finecorsa dell'asse Y Motori ad albero E Finecorsa dell'asse Z Letto caldo termico Termico dell'ugello...
Page 35
Les utilisateurs doivent se conformer aux lois et règlements du pays où se trouve (ou est utilisé) l'équipement, respecter l'éthique professionnelle et les obligations de sécurité, et il leur est strictement interdit d'utiliser nos produits ou équipements à des fins illégales. En aucun cas, Sovol ne pourra être tenue pour responsable de toute violation.
Paramètres de l'équipement Modèle SV06 Langage logiciel Anglais Méthode d'impression Scheda TF, cavo USB Type Nombre de buses Taille d'impression 220*220*250mm Vitesse d'impression recommandée ≤80mm/s Précision de l'impression ±0.1mm Diamètre de la buse 0,4 mm (remplaçable) Température de la buse ≤300℃...
Assemblage 3.1 Installation du portique Installez le portique à l'aide de quatre vis M5X50 et serrez les vis. Portique Base M5X50*4 3.2 Installation de l'écran Fixez l'écran au support situé sur le côté droit de la base Poussez-le le long de la diagonale pour qu'il s'enclenche dans le support.
Page 38
3.4 Installation des composants de l'extrudeuse Fixez l'ensemble de l'extrudeuse à la base coulissante à l'aide des trois vis M3X5 et serrez les vis. Composants de M3X5*3 l'extrudeuse Installer ici 3.5 Installation du boîtier de commande Tournez l'interrupteur de l'appareil sur la cheville du boîtier de commande vers la gauche de...
Page 39
3.6 Installation de la porte-matériaux Fixez la plaque du magasin au sommet de la machine à l'aide de deux vis M5X10. Installation du canon du cadre. Porte-matériaux M5X10*2 (cette partie du cadre) face à l'avant de la machine. *La photo montre l'arrière de la machine, lorsque l'arrière de la machine est face à...
Page 41
Nivellement Nivellement-1 Appuyez sur le bouton> Écran principal → Nivellement du lit → Alignement automatique de l'axe Z La machine revient d'abord automatiquement à zéro, puis l'ensemble de la poutre de l'axe X monte vers le haut pour l'alignement et descend enfin pour revenir automatiquement à zéro. Nivellement -2 2.
Page 42
Nivellement - 3 Lorsque vous cliquez sur « Nivellement du lit », la buse monte à 120°C et le lit chaud à 60°C. Veuillez attendre patiemment et faire attention aux brûlures. Une fois réglé, cliquez sur obligatoirement « Enregistrer les paramètres ». Cliquez ensuite sur «...
Prêt à l'impression commencer à imprimer. Double-cliquez sur le fichier Sovol3D_Cura-1.5.0-win64 « Sovol-Cura » installé sur la carte Sélectionnez et ajoutez SV06.
Page 44
Sélectionnez et ajoutez le modèle que vous voulez imprimer. Cliquez sur la tranche et enregistrez le fichier sur la carte TF. Insérez le TF dans la fente pour carte située sur le dessus du boîtier de commande de la machine. Cliquez sur «...
Page 45
Carte mère Carte mère Source Ventilateur d’alimentatio Fusible contrôlable n électrique Moteur de l'axe X Ventilateur normalement ouvert 24V Lit chaud 24V Moteur de l'axe Y Buse 24V Détection de rupture de matériau Moteur de l'axe Z Avec/sans interrupteur de fin Interrupteur de fin de course de l'axe X Interrupteur de fin de...
Page 46
ética profesional y la obligación de prestar atención a la seguridad. Se prohíbe estrictamente el uso de nuestro producto o equipo para fines ilegales. En ningún caso Sovol se hará legalmente responsible del acto de cualquier infractor.
Page 47
Parámetros del equipo Modelo SV06 Idioma del software Inglés Método de impresión Tarjeta TF, cable USB Tipo Número de boquillas Dimensiones de impresión 220*220*250mm Velocidad de impresión recomendada ≤80mm/s Precisión de impresión ±0.1mm Diámetro de la boquilla 0,4 mm (reemplazable) Temperatura de la boquilla ≤300℃...
Montaje 3.1 Instalación del pórtico Instale el pórtico con cuatro tornillos M5X50 y apriete los tornillos. Pórtico Base M5X50*4 3.2 Instalación de la pantalla Fije la pantalla al soporte en el lado derecho de la base Empújela hacia abajo en diagonal para que encaje en el soporte.
Page 49
3.4 Instalación del ensamblaje del extrusor Instale el ensamblaje del extrusor en el asiento deslizante con tres tornillos M3X5 y apriete los tornillos. Ensamblaje M3X5*3 del extrusor Instale aquí 3.5 Instalación de la caja de control Gire hacia la izquierda el interruptor de la aeronave en el tablero de conexión de la caja de control para cambiarlo de el estado bloqueado...
Page 50
3.6 Instalación del portador de material Instale el tablero del soporte de material con dos tornillos M5X10 en la parte superior de la máquina. Instale el cilindro del soporte. Soporte de material M5X10*2 (Esta parte del soporte) mira hacia el frente de la impresora. *La figura muestra la parte posterior de la impresora.
Page 52
Nivelación Nivelación -1 Presione la perilla > Interfaz principal → Bed Leveling→ Auto Z-Align La impresora primero se restablecerá de forma automática, luego todo el haz del eje X subirá a la parte superior para la calibración y finalmente bajará para restablecerse de nuevo automáticamente. Nivelación-2 Haga clic en “Bed Leveling”...
Page 53
Nivelación-3 Después de tocar “Level Bed” , la boquilla se calentará a 120 ºC y la cama caliente se calentará a 60 ºC. En este momento, debe esperar con paciencia y evitar quemaduras. Después del ajuste, recuerde tocar “Store Settings” . Después de tocar “Level Bed”...
Page 54
filamento al puerto de después de seleccionar la opción. alimentación. Puede extraer el filamento e insertar un nuevo para comenzar la impresión. Preparación para la impresión Haga doble clic en el archivo Sovol3D_Cura-1.5.0-win64 “Sovol-Cura” instalado en la tarjeta TF. Seleccione Agregar SV06.
Page 55
Seleccione y agregue el modelo que desea imprimir. Haga clic en cortar y guarde el archivo en la tarjeta TF. Inserte la tarjeta TF en la ranura sobre la caja de control. Haga clic en “Print from Media” → seleccione el archivo a imprimir.
Placa base Placa base Ventilador Poder Fusible controlable Motor del eje X Ventilador normalmente encendido 24V Cama caliente Motor del eje Y Boquilla 24V Detección de rotura Motor del eje Z Ilimitado/Limitado Interruptor fina de carrera del eje X Interruptor fina de carrera del eje Y Motor del eje Z Interruptor fina de...
