User Guide
v3.2

Advertisement

loading
Need help?

Need help?

Do you have a question about the O-Line and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Martin Audio O-Line

Summary of Contents for Martin Audio O-Line

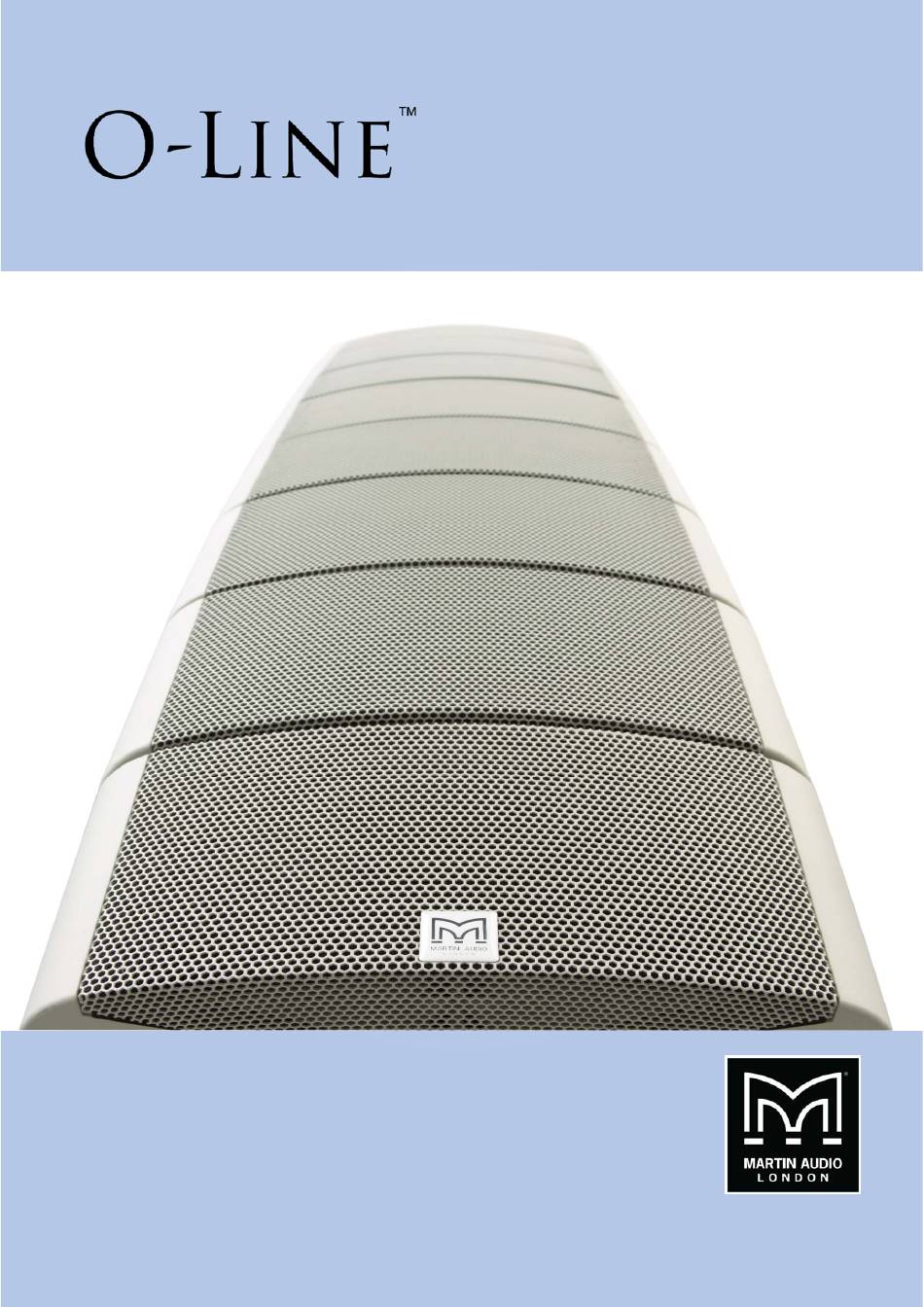

  • Page 1 User Guide v3.2...
  • Page 2 O-Line USER GUIDE Martin Audio O‐Line User Guide \  O‐Line User Guide V3.2 1 ...
  • Page 3 O-Line USER GUIDE Contents  Martin Audio O‐Line User Guide  .............................. 1     Approvals  ...................................... 3   Unpacking the unit .................................. 3   Introduction  ...................................... 4   Tools ......................................... 5   Warranty  ...................................... 6   O‐Line module pack .................................. 7   4 x O‐Line wall mounting kit Part Number ASF20021  ........................ 8   8‐16 x O‐Line wall mounting kit Part Number ASF20022 ......................... 9   O‐Line flying kit Part Number ASF20023 ............................ 10   System preparation .................................. 11   Splay angle adjustment ................................ 12   O‐Line 4 module wall mounting  .............................. 18  ...
  • Page 4 O-Line USER GUIDE Approvals  This equipment conforms to the requirements of the EMC Directive 89/336/EEC, amended by 92/31/EEC and 93/68/EEC and the  requirements of the Low Voltage Directive 72/23/EEC, as amended by 93/68/EEC.  EMC Emission: EN55103‐1:2009  EMC Immunity: EN55103‐2:2009  Safety: IEC60065:2002 + A2:2010  Unpacking the unit  Thank you for purchasing a Martin Audio CDD Series speaker system. Every Martin Audio loudspeaker is built to the highest  standard and thoroughly inspected before it leaves the factory. After unpacking the system, examine it carefully for any signs of  transit damage and inform your dealer if any is found. It is suggested that you keep the original packaging so that the system can  be repacked at a future date if necessary. Please note that neither Martin Audio nor its distributors can accept any responsibility  for damage to any returned product which arises through the use of non‐approved packaging.  Please think of our environment.  When the product has reached the end of its useful life, please dispose of it responsibly through a recycling centre.  O‐Line User Guide V3.2 3 ...
  • Page 5 O-Line USER GUIDE Introduction  Thank you for purchasing your Martin Audio O‐Line Micro Line array system.  O‐Line delivers consistent audio coverage with unprecedented accuracy in a wide variety of architectural environments, using  just one amplifier channel per array in many applications. By utilising a complement of unique, Martin Audio designed drivers,  and mechanical alignment techniques, simple EQ and Limiting is the only processing required.   An O‐Line module uses 2 x 89mm reflex‐loaded, mid/low radiators either side of a central strip of 5 x 14mm HF devices in a  unique, patent pending arrangement with a spacing of only 21mm between each element. The result is side lobe‐free vertical  dispersion from the high frequency section. The ‘cones’ of the two custom‐designed LF drivers are sculpted from an ultra‐light,  stiff material and precisely follow the ideal contour of the HF horn walls (patent pending). This provides constant horizontal  directivity from low mid, right up to extreme high frequencies.  Rather than applying DSP to a traditional column, O‐Line’s vertical beam‐forming is achieved by physically articulating individual  array modules to curve the array. The actual array configuration for a specific venue is determined by powerful optimisation  software,  which  makes  intelligent  judgements  about  the  ‘goodness’  of  the  array’s  SPL  distribution  against  objective  target  functions.  O‐Line arrays are constructed by simply connecting individual modules together in column lengths of 4 to 24 units as determined  by the software.  O‐Line  modules  are  finished  in  a  neutral  light  grey  and  combine  to  form  aesthetically  pleasing,  variable  length  arrays,  of ...
  • Page 6 O-Line USER GUIDE Tools  You will need the following tools for O‐Line preparation and installation.  Tool  Size  Operation  Building arrays  Screwdriver  PZ1  Rear covers removal/assembly  Allen Key/Socket Set  4  Link Plates assembly  Open Ended Spanner  10mm  Link Plates assembly  Screwdriver  S3  Wiring  4 Module Bracket  Allen Key/Socket Set  5  Adding brackets to the array  Allen Key/Socket Set  8  Adding collar  Allen Key/Socket Set  6  Clamping collar  Open Ended Spanner  13mm  Clamping collar  8 ‐ 16 Bracket  Allen Key/Socket Set  5  Adding brackets to the array  Allen Key/Socket Set  8  Adding collar ...
  • Page 7 O-Line USER GUIDE Warranty   Martin Audio O‐Line products are warranted against manufacturing defects in materials or craftsmanship over a period of 5  years from the date of original purchase.  During the warranty period Martin Audio will, at its discretion, either repair or replace products which prove to be defective  provided that the product is returned in its original packaging, shipping prepaid, to an authorised Martin Audio service agent or  distributor.  Martin  Audio  Ltd.  cannot  be  held  responsible  for  defects  caused  by  unauthorised  modifications,  improper  use,  negligence,  exposure to inclement weather conditions, act of God or accident, or any use of this product that is not in accordance with the  instructions provided by Martin Audio. Martin Audio is not liable for consequential damages.  This warranty is exclusive and no other warranty is expressed or implied. This warranty does not affect your statutory rights.  O‐Line User Guide V3.2 6 ...
  • Page 8 O-Line USER GUIDE O‐Line module pack  Each pack of O‐Line modules comprises the following parts:  O‐Line module pack  The self‐adhesive shade included in the module pack may be used to prevent down‐lighting from shining down through the grilles  in architecturally sensitive locations.  There are three methods of installing an O‐Line Loudspeaker system. Choose the position and number of O‐Line modules  required as indicated by Display 2 software.  The Link plates, link nuts and bolts, Linking Pins and safety clip are to enable linking blocks of four modules.  The series Linking PCB and PCB screws enable easy wiring in series between two blocks where linking in parallel would reduce  the impedance to a value lower than is suitable for your amplifier.  A self‐adhesive Martin Audio badge is supplied to be attached to a complete array, usually placed on the bottom module. O‐Line User Guide V3.2 7 ...
  • Page 9 O-Line USER GUIDE 4 x O‐Line wall mounting kit Part Number ASF20021  Each 4 x O‐Line wall mounting kit comprises the following parts:  ASF20021 4 x O‐Line wall mounting kit  The 4‐module wall mount kit comprises a wall bracket which can be fixed in place in a first fix. A U‐Bracket and collar are attached  to the bottom of the array. A cut‐away cover fits around the mounting bracket in place of the bottom rear cover on the array.  The array is fitted to the wall bracket and vertical adjustment is made with an M8 bolt.  O‐Line User Guide V3.2 8 ...
  • Page 10 O-Line USER GUIDE 8‐16 x O‐Line wall mounting kit Part Number ASF20022  Each 8‐16 x O‐Line wall mounting kit comprises the following parts:  ASF20022 8‐16 x O‐Line wall mounting kit  The 8 to 18 module wall bracket has a large wall bracket and a similar U bracket and collar attached to the bottom of the array.  A tie bracket is attached to towards the top of the array and is joined to a small wall bracket to secure the array at the desired  angle. Adjustment is made with a wire rope wedge assembly and permanently secured with a wire rope "dog". A second tie  bracket and small wall bracket is supplied to provide a secondary safety attachment. Three cut away rear covers are provided to  go around the collar bracket and two tie brackets.   O‐Line User Guide V3.2 9 ...
  • Page 11 O-Line USER GUIDE O‐Line flying kit Part Number ASF20023  Each O‐Line flying kit comprises the following extra parts.  ASF20023 O‐Line Flying kit  The flying kit comprises a flying bracket which attaches to the top of the array providing two points from which to suspend the  array using steel rope or chain. Two tie brackets are supplied, one which is attached towards the bottom of the array and is used  with a third suspension point to page the array back to the required angle, and a second provided as a secondary safety fixing.  Two cut‐away rear covers are supplied to go around the tie brackets.  O‐Line User Guide V3.2 10 ...
  • Page 12 O-Line USER GUIDE System preparation  To avoid flattening or damaging your O‐Line grilles, we strongly recommend that you keep each block of four O‐Line modules in  their high density foam trays.   Take off the rear covers by removing the rear screws from each unit.  Tips!  If you are not using a magnetic screwdriver, we recommend covering the rear port holes with some tape as shown above to prevent dropping screws down the ports. O‐Line User Guide V3.2 11 ...
  • Page 13 O-Line USER GUIDE Press the screws into the front of the high density foam tray to avoid losing them. Splay angle adjustment  O‐Line modules are shipped with splay angles set at 0 degrees. Having determined splay angles and mounting or suspension  attachment points using the Display 2 software, set the required inter‐module splay angles as follows:  Tip!  Leave modules that require wall mounting or suspension attachments until last, as you need to orient and fit these brackets before  you insert the link pins.  Remove the rear cover Remove the orange safety clip O‐Line User Guide V3.2 12 ...
  • Page 14 O-Line USER GUIDE Remove the orange safety clip Remove the linking pins from the splay angle holes. O‐Line User Guide V3.2 13 ...
  • Page 15 O-Line USER GUIDE Remove the link pins  Tip!  If the linking pins are difficult to remove, loosen the four link plate nuts and bolts for that module. Don’t forget to re‐tighten  them after you have positioned the link pins.  O‐Line User Guide V3.2 14 ...
  • Page 16                      O-Line USER GUIDE   Loosen the link plate nuts and bolts if necessary      O‐Line User Guide V3.2      15   ...
  • Page 17 O-Line USER GUIDE Angle the O‐Line modules to the required splay angle lining up the link plate holes at the required angle positions marked on the bracket. Link plates holes lined up for 1 degree splay  Insert the four linking pins into the aligned link plate holes. O‐Line User Guide V3.2 16 ...
  • Page 18                      O-Line USER GUIDE   Replace link pins, in this example for a 5 degree splay    Replace the orange safety clip after positioning all four linking pins.    Replace the orange safety clips!          O‐Line User Guide V3.2      17   ...
  • Page 19 O-Line USER GUIDE O‐Line 4 module wall mounting  To remind you:  Martin Audio O‐Line loudspeakers must be installed by experienced loudspeaker installation personnel using the full  installation kit provided.  It is the installer’s responsibility to ensure that all relevant local, national and international electrical, fire and building  safety regulations are complied with.  Every O‐Line loudspeaker must be fitted with a steel safety wire this can be fitted between an attachment bracket  (provided) and a suitable supporting structure.  Use Display 2 to calculate the required angle for the bottom module. If the angle is 3 to 5 degrees, fit the U-bracket using the top four holes of the six holes of the bottom module. If the angle is 0 to 2 degrees, fit the U-bracket using the bottom four holes of the bottom module.
  • Page 20 O-Line USER GUIDE If you haven’t already, set the O‐Line module splay angles as calculated by Display 2.  Fit the collar to the U‐bracket using the FAA10004 M10 x 75 bolt. Note the orientation – collar towards the top of the array (left  on the photograph).  Tighten the M10 bolt – tight enough so that it protrudes at least 1.5 thread turns through the lock nut but still allows U‐bracket  movement for easy adjustment.  Fit the FAA08005 M8 x 60mm bolt (see the kit pictures earlier) loosely to the collar as shown above.  Wire up the array. See the section System wiring for further details.  Fit rear the rear covers ‐ using the cut out version for the module with the bracket.  O‐Line User Guide V3.2 19 ...
  • Page 21 O-Line USER GUIDE Fit the HAM02012 wall bracket – see kit identification picture earlier.  Lift the block of four O‐Line modules onto the wall mounting – see below.  O‐Line User Guide V3.2 20 ...
  • Page 22                      O-Line USER GUIDE   Fit the FAA08004 M8 x 40 bolt and adjust screw to set vertical tilt angle.  Tighten clamping bolt (FAA08005 M8 x 60) after setting the horizontal angle.  Check that the M10 x 75 collar‐to‐U‐bracket bolt is firmly screwed into its locking nut.  Recheck everything!  ALWAYS double check that all orange safety clips are in place as this is essential to ensure that the array will stay safely locked  together.        O‐Line User Guide V3.2      21   ...
  • Page 23 O-Line USER GUIDE O‐Line wall mounting 8‐16 modules  To remind you:  Martin Audio O‐Line loudspeakers must be installed by experienced loudspeaker installation personnel using the full  installation kit provided.  It is the installer’s responsibility to ensure that all relevant local, national and international electrical, fire and building  safety regulations are complied with.  Every O‐Line loudspeaker must be fitted with a steel safety wire this can be fitted between an attachment bracket  (provided) and a suitable supporting structure.  Prepare your blocks of four O‐Line modules to the splay angles recommended by the Display 2 software  Add link plates to the lower module of the upper 4‐module blocks using the link plate bolts and lock nuts supplied with each  four O‐Line modules – see kit picture at the beginning of this document.  Fit link plates (supplied with each four modules to the bottom of each block of four.  Fit 4‐module blocks together by interlocking modules together near the front.  O‐Line User Guide V3.2 22 ...
  • Page 24 O-Line USER GUIDE  Interlock modules together  Ensure that the tongues (right) on the top of the lower block of modules are properly locked into the slots (left) on the upper  block– see arrows in above illustration.  O‐Line User Guide V3.2 23 ...
  • Page 25 O-Line USER GUIDE Adding the linking pins  Add the linking pins as shown in section.  Remember to add the safety clips!  Wire the 4‐module blocks together into bigger blocks of 8 or 12 modules using the connector PCB supplied with each block of  four O‐Line modules if a series connection is required. See the section on system wiring for further details.  O‐Line User Guide V3.2 24 ...
  • Page 26                    O-Line USER GUIDE   Notes:  White = negative and red = positive  Upper and lower block connections are marked on the PCB.  Route the wires between the linking pins to avoid crushing them when the rear covers are replaced.    Screw  the  pcb  to  the  inside  of  the  most  convenient  rear  cover  using  the  self‐tapping  screws  provided  with  each  set  of  four  modules. Its orientation will depend on that module’s linking pin positions. ...
  • Page 27 O-Line USER GUIDE Fit the U‐bracket to the lower O‐Line module first – and then the linking pins.  Final U‐bracket positioning will be determined by the required linking pin positions – one position for 0‐2 degrees and the other  position for 3‐5 degrees. See picture below.  Once you have fitted the U‐bracket, angle the lower module to the required setting, ensuring the holes line up, then replace all  four linking pins and the safety clip.  O‐Line User Guide V3.2 26 ...
  • Page 28 O-Line USER GUIDE U‐bracket positioned for 5 degree lower module angle  Fit a main HAM03192 tie‐bracket to the O‐Line module indicated by the Display 2 software.  Again, the bracket position and orientation will be determined by the angle setting required for that O‐Line module.  Remove the linking pins if necessary and fit the bracket in the correct orientation. Angle the O‐Line module and replace the  linking pins at the required angle.  Fit the second HAM03192 tie‐bracket, to the top O‐Line module.  Refit the rear covers using the cut‐away covers supplied with the wall bracket kit around the tie bracket and U bracket.  O‐Line User Guide V3.2 27 ...
  • Page 29                      O-Line USER GUIDE Fit the collar to the U‐bracket using the M10 x 65 cap head machine screw, in the orientation shown below.    Tip!  Leave the U‐bracket screw (right above) and clamping screw (left above) finger tight until the system is mounted onto the wall  bracket – remembering to tighten them fully at that stage.            O‐Line User Guide V3.2      28   ...
  • Page 30                      O-Line USER GUIDE After removing the pin and R‐clip from the DIN15315 wedge fastener, load the ASF20024 wire rope as follows:    Place a loose loop of ASF20024 wire rope into the wedge socket.    Loop the wire round the wedge and pull it semi‐tight.  Attach the wire rope assembly to the main tie bracket using the pin and R‐clip. Note the R‐clip washer.    O‐Line User Guide V3.2      29   ...
  • Page 31 O-Line USER GUIDE Roughly adjust the length of the wire using the wedge socket.  Fit the top HAM02027 and bottom HAM02026 wall brackets onto the wall.  HAM02027               HAM02026   The Display 2 software will indicate the recommended heights of these brackets. Lift the array and lower the collar onto the spigot on the bottom  bracket.  O‐Line User Guide V3.2 30 ...
  • Page 32                      O-Line USER GUIDE   Tighten the clamp screw (arrowed).  Shackle the end of the wire rope to the top wall bracket.    O‐Line User Guide V3.2      31   ...
  • Page 33                      O-Line USER GUIDE   Use the wedge socket to fine tune the down tilt of the array. Once the angle is set, add the DIN1142 rope grips for extra security  and make sure everything is tight.  Trim the wire rope if required.  Tighten the U‐bracket‐to‐sleeve screw (arrowed).    O‐Line User Guide V3.2      32   ...
  • Page 34                      O-Line USER GUIDE   Add a safety wire rope between the second (top) tie‐bracket and an approved, secure part of the building structure.  Recheck everything!  ALWAYS double check that all orange safety clips are in place as this is essential to ensure that the array will stay safely locked  together.        O‐Line User Guide V3.2      33   ...
  • Page 35 O-Line USER GUIDE O‐Line flying system  To remind you:  Martin Audio O‐Line loudspeakers must be installed by experienced loudspeaker installation personnel using the full  installation kit provided.  It is the installer’s responsibility to ensure that all relevant local, national and international electrical, fire and building  safety regulations are complied with.  Every O‐Line loudspeaker must be fitted with an additional steel safety wire this can be fitted between the  HAM03192 tie bracket and an approved supporting structure.  Prepare your 4‐module blocks to the splay angles recommended by the Display 2 software.  If your flown array is larger than 4 modules, add link plates to the lower module of the upper 4‐module blocks using the link  plate bolts and lock nuts supplied with each four O‐Line modules – see kit picture at the beginning of this document.  Fit link plates (supplied with each four modules) to the bottom of each block of four  O‐Line User Guide V3.2 34 ...
  • Page 36 O-Line USER GUIDE Fit 4‐module blocks together by interlocking modules together near the front.  Interlock modules together  Ensure that the tongues (right) on the top of the lower block of modules are properly locked into the slots (left) on the upper  block– see arrows in above illustration.  O‐Line User Guide V3.2 35 ...
  • Page 37 O-Line USER GUIDE Adding the linking pins  Add the linking pins as shown in section 5.2 earlier.  Remember to add the safety clips!  Wire the 4‐module blocks together into bigger blocks of 8 or 12 modules* using the connector pcb supplied with each block of  four O‐Line modules if a series connection is required. See the section on system wiring for further details.  O‐Line User Guide V3.2 36 ...
  • Page 38                      O-Line USER GUIDE   Notes:  White = negative and red = positive.  Upper and lower block connections are marked on the PCB.  Route the wires between the linking pins to avoid crushing them when the rear covers are replaced.          O‐Line User Guide V3.2      37   ...
  • Page 39 O-Line USER GUIDE Screw  the  PCB to  the  inside  of  the  most  convenient  rear  cover  using  the  self‐tapping  screws  provided  with  each  set  of  four  modules. Its orientation will depend on that module’s linking pin positions.  Fit the HAM03191 flying bracket (arrowed) to the top O‐Line module of the array.  HAM03191 flying bracket in place  Fit one of the HAM03192 tie brackets to the second module from the top of the array to form a safety point.  O‐Line User Guide V3.2 38 ...
  • Page 40 O-Line USER GUIDE The position and orientation of the bracket will be determined by the angle setting of the O‐Line module to which it is fitted.  Attach the bracket – temporarily removing the linking pins if necessary.  HAM03192 tie bracket in place  Fit the second HAM03192 tie‐bracket to the O‐Line module indicated by the Display 2 software.  Again, the bracket position and orientation will be determined by the angle setting required for that O‐Line module.  Remove the linking pins if necessary and fit the bracket in the correct orientation. Angle the O‐Line module and replace the  linking pins at the required angle.  Refit the rear covers using the cut‐away covers around the tie brackets.  Employ  a  professional  rigger  to  rig  the  system  from  the  HAM03191  flying  bracket  at  the front  and  the  lower  HAM03192  tie  brackets at the rear.  Add an extra safety wire rope between the top tie‐bracket and an approved, secure part of the building structure.  Recheck everything!  If you are inexperienced, or in any doubt at all, get an independent safety check.  ALWAYS double check that all orange safety clips are in place as this is essential to ensure that the array will stay safely locked  together. O‐Line User Guide V3.2 39 ...
  • Page 41                      O-Line USER GUIDE O‐Line Bottom Cover      The O‐Line Bottom Cover Plate  An O‐Line array can be finished off with the addition of the optional bottom cover which fits to the base of the lowest O‐Line  module in the array to give a very neat finish. This may not be necessary for wall mounted arrays but is often essential for flown  arrays where the bottom of the array is usually visible.    Bottom Cover mounting detail      O‐Line User Guide V3.2      40   ...
  • Page 42                      O-Line USER GUIDE The bottom cover is fitted via the raised mounting bracket on the inside of the cover which lines up with the holes on the O‐Line  bracket which are normally used to attach the linking plates. It uses the same nuts and bolts as the linking plates, you will always  have a set of these left over as each block of four O‐Line Starter Kits has a set to connect to the modules underneath it. Obviously  the bottom modules in an array have nothing connected to them!  You will need the back cover of the lowest O‐Line module removed ready to fit the cover.    Tip!  Remove the covers and the orange safety clips from the bottom two modules as this will make it much easier to fit the Allen key  into the bolts to tighten them up.  Position the bottom cover in place under the lowest module. You will find that the mounting bracket will fit snugly between the  O‐Line steel brackets and the holes will line up with the linking plate holes. Fit the spare linking plate nuts and bolts starting with  the lowest two and tighten with a 4mm Allen Key and a 10mm open ended spanner.    O‐Line User Guide V3.2      41   ...
  • Page 43                      O-Line USER GUIDE   Tighten the fixing nuts and bolts  REPLACE ANY SAFETY CLIPS THAT YOU REMOVED! Then replace the backs covers of the modules. The system is now ready to be  flown.              O‐Line User Guide V3.2      42   ...
  • Page 44 O-Line USER GUIDE System ready for flying with bottom cover fitted  Recheck everything!  If you are inexperienced, or in any doubt at all, get an independent safety check.  ALWAYS double check that all Orange safety clips are in place as this is essential to ensure that the array will stay safely locked  together.  O‐Line User Guide V3.2 43 ...
  • Page 45 O-Line USER GUIDE System wiring  General    Your O‐Line is delivered in blocks of 4 modules ready wired in parallel. These four‐module blocks may be separated into smaller  blocks or individual modules, linked and paralleled to other blocks or modules using short link wires ‐ or series connected to  other blocks or modules using the series connector PCB supplied with each four‐module block (see illustration below).  The Series Connector PCB also provides an input termination.  Note: White = negative, red = positive. Connections to upper and lower blocks are indicated on the circuit board  Route the connection cables under the orange safety clips to avoid crushing them when replacing the covers.  This allows the installer to build an array of appropriate length (we recommend 6% of each plane to be covered for good spectral  balance) with electrical characteristics best suited to the Martin Audio power amplifier chosen.  Amplifier choices and limiter settings  The  following  chart  shows  Martin  Audio  power  amplifier  choices  (indicated  by  dots)  and  Martin  Audio  DX1.5  or  DX2  limiter  settings (in red) to obtain optimal performance from the wide range of O‐Line array sizes and patch configurations possible.  Single channels, two channel and four channel configurations are shown. Multi‐channel configurations are useful where zone  control may be required.  To avoid amplifier clipping (which dumps excessive power into the HF arrays in the form of odd‐order harmonics) it is best to  choose the highest power amplifier in the range indicated. Note that power amplifiers must be set to the industry standard  maximum voltage gain of 32dB (x40) with a correctly limited DX1.5 or DX2 system controller to comply with warranty conditions.  ...
  • Page 46 O-Line USER GUIDE (This chart is repeated full‐size on the next page for easy reference)  Clip Limiter settings  Martin Audio loudspeakers are AES power rated. AES ratings allow for up to 6dB voltage (4 x power) instantaneous peaks. We  therefore recommend that you set your DX1.5 or DX2 output channel Clip Limiters to +6dB.  Controller presets?  Note that we do not publish fixed presets for the O‐Line – apart from recommending a standard 60Hz high pass filter and the  required limiter settings. The Display 2 software – used to optimise the array shape – also generates the controller settings  required for a flat in‐situ system response or to meet your chosen house curve using the Optimise EQ function.  O‐Line User Guide V3.2 45 ...
  • Page 47 O-Line USER GUIDE O‐Line User Guide V3.2 46 ...
  • Page 48 O-Line USER GUIDE O‐Line array patches  Single O‐Line modules are 16 ohm elements. Four modules are supplied in each carton. These four modules are connected in  parallel to form a standard 4 ohm block but may be reconfigured, paralleled or series connected to provide a wide variety of  series/parallel configurations chosen from the preceding chart.  Please note that if you don’t understand series and parallel electrical configurations, you are strongly advised  to enlist the advice of a profession sound system technician or experienced installer.  Single channel configurations  1 module array (16 ohms)  2 module array (8 ohms)  4 module array (4 ohms)  O‐Line User Guide V3.2 47 ...
  • Page 49                      O-Line USER GUIDE   6 module array (2.67 ohms)      6 module array (10.67 ohms)        O‐Line User Guide V3.2      48   ...
  • Page 50 O-Line USER GUIDE 8 module array (8 ohms)  12 module array (5.3 ohms)  O‐Line User Guide V3.2 49 ...
  • Page 51 O-Line USER GUIDE 16 module array (4 ohms)  O‐Line User Guide V3.2 50 ...
  • Page 52 O-Line USER GUIDE 24 module array (2.67 ohms)  O‐Line User Guide V3.2 51 ...
  • Page 53 O-Line USER GUIDE Two channel configurations  6 module array (5.34 ohms per channel)  8 module array (4 ohms per channel)  O‐Line User Guide V3.2 52 ...
  • Page 54                      O-Line USER GUIDE           12 module array (2.67 ohms per channel)      O‐Line User Guide V3.2      53   ...
  • Page 55 O-Line USER GUIDE 16 module array (8 ohms per channel)  O‐Line User Guide V3.2 54 ...
  • Page 56 O-Line USER GUIDE 24 module array (5.3 ohms per channel)  O‐Line User Guide V3.2 55 ...
  • Page 57 O-Line USER GUIDE Four channel configurations  16 module array (4 ohms per channel)  O‐Line User Guide V3.2 56 ...
  • Page 58 O-Line USER GUIDE 24 module array (2.67 ohms per channel)  O‐Line User Guide V3.2 57 ...
  • Page 59 USER GUIDE Advanced Optimised System  To create O-Line arrays you use Martin Audio's unique Display 2 software. This calculates the inter-module angles and the DSP parameters using the same numerical optimisation techniques. Its sophisticated processing using FIR filters provides remarkable system coverage. The output from Display 2 is a file (a d2p file) containing all the processing coefficients. You can upload this file to an IKON amplifier using Martin Audio's Vu-Net software.
  • Page 60 O-Line USER GUIDE The application is very straightforward to use taking you through a series of steps in a logical order. In fact it won’t allow you to  attempt to design a system in the wrong order; steps need to be completed one after the other in the correct order making it  very straightforward to design an array that will perform to its maximum potential.  DISPLAY opens with a Dashboard at the top of the screen the initial view prompting you to specify your array which is the first  step of the design process. O‐Line is available along with the Multicellular and Wavefront Precision families of products. You next  specify how your array will be deployed, flown is the option for O‐Line, specify the number of cabinets and give the array a name.  The dashboard changes to show the tabs from left and right in the order in which the design will be completed.  First a 2D slice of the venue is created, the coverage within the venue is specified, the splay angles calculated. A rigging report  allows you to deploy the array and whilst that is being done the EQ coefficients are calculated. Finally an SPL report gives detailed  information showing exactly how the system will perform. The computer model is accurate to within +/‐ 1dB of actual measured  results so the SPL tab is a reliable overview of how well your system design will cover the space.  O‐Line User Guide V3.2 59 ...
  • Page 61 O-Line USER GUIDE The 2D slice is either drawn from scratch or you can also import a shell drawing from a previous project if you are working in a  venue you have visited previously. The slice is a side view of the venue. It is drawn anticlockwise starting at the back of the stage  and  clicking  to  define  the  position  of  vertices  that  define  all  of  the  planes  within  the  venue.  This  doesn’t  have  to  be  done  accurately as you can refine the precise position of the points working from architects drawings or measurements you have taken  yourself. The array is positioned and the audience region specified from start to finish.  The coverage tab shows your 2D model with the planes refined into three types;‐audience in green, non‐audience in red and  hard avoid in blue. Each dot represents a virtual microphone position at which the software will take response measurements  using the integral computer model. The dots in the critical audience region are closer together for  greater accuracy and are  spaced closer together at the start of the audience region to mirror how each region is covered by sections of the array. The  O‐Line User Guide V3.2 60 ...
  • Page 62                      O-Line USER GUIDE audience offset can be edited; standing, sitting or a custom offset of your choice and each region can be edited, perhaps changing  a section under a balcony from audience to non‐audience for example.  The  SPL  profile  can  be  modified  and  the  environmental  conditions  entered  to  allow  the  optimisation  to  compensate  for  air  absorption, particularly critical for outdoor events.    In the splay tab you can refine the quantity and position of the array before the system optimises the inter‐cabinet splay angles  and the “aim” angle for the flying frame.    With the physical deployment underway you can progress to optimise the EQ. Again you can enter the environmental conditions  and can balance the three goals of response in your audience region, leakage to non‐audience and the hard avoid performance. ...
  • Page 63 O-Line USER GUIDE By default each are given equal importance but if your application demands particular emphasis on any one of these parameters  they can be given greater importance.  The resolution is entered selecting any number from 8 box to 1 box.  The  SPL  tab  shows  the  system  performance.  The  entire  venue  SPL  is  displayed  on  an  index  plot  with  frequency  along  the  horizontal axis and position within the venue along the vertical. SPL is indicated with colour, blue being quietest moving through  the colour spectrum to red which is the loudest. You can move the cursor around the Index Plot and the position is shown on the  2D slice of the venue top left whilst showing the frequency response at that position on the graph on the right.  The final stage is to export your design. You can produce a printable rigging report, a wire‐frame 3D model of the array, export  3D  data  for  use  with  EASE  and  most  importantly  export  the  project  as  a  D2P  file  which  can  be  uploaded  directly  to  an  iKON ...
  • Page 64 O-Line USER GUIDE Vu‐Net  Vu‐Net is Martin Audio's application which is used to connect to iKon amplifiers and a many Martin Audio products. This makes  it possible to create a system with products from several different ranges and control and monitor them from a single software  platform.  Connection  to  iKon  amplifiers  is  made  over  a  standard  Ethernet  network  using  off  the  shelf  networking  products  so  remote  access to control O‐Line systems is extremely straightforward if required. Complex systems with large numbers of amplifiers can  easily be created using standard network switches, the system by default is configured with dynamic IP addressing so DHCP  support will be required however a static IP configuration is also easily enabled.  Vu‐Net  is  used  to  upload  the  O‐Line  optimisation  presets  created  using  Display  2  into  the  amplifiers  which  will  automatically ...
  • Page 65 O-Line USER GUIDE  The next stage is to right click on the amplifiers to access the Preset Manager  From here the system allows you to select the appropriate Preset to drive your O‐Line array   Next you navigate to select the d2p file created using Display 2, select the Preset from the file (if you created more than one  option in the optimisation) and select the first channel of the amplifier into which you wish to upload the file.  O‐Line User Guide V3.2 64 ...
  • Page 66 O-Line USER GUIDE Click on 'Load' and the file is uploaded to the amplifier and an icon of your array is added to the project. For a stereo system,  repeat the process selecting the next amplifier channel from which you need to drive the second array  You can now return to the project system diagram, double click on the amplifiers and edit the system to suit your application,  perhaps adding some delay to align subwoofers  Input EQ can be adjusted to suit your preferences and to compensate for any difficult acoustics  O‐Line User Guide V3.2 65 ...
  • Page 67                      O-Line USER GUIDE     The output EQ is greyed out as it is used to apply the EQ created by your Display project, however the high pass filter is available  for adjustment so you can determine the crossover point between the O‐Line array and subwoofers if used.        Comprehensive ganging is available so you can ensure that stereo arrays remain completely identical    O‐Line User Guide V3.2      66   ...
  • Page 68 O-Line USER GUIDE Once the system is configured to your satisfaction a Master Overview gives a complete picture of even the most complex system  allowing you to monitor all metering and access commonly needed functions such as gain and mute.  Vu‐Net is a free download from the Software page of the Martin Audio website here;‐  https://martin‐audio.com/support/software    It  is  a  comprehensive  application  with  a  host  of  functions  to  enable  control  and  monitoring  of  almost  every  parameter  of  a  system. For full details we would strongly recommend downloading the Vu‐Net User Guide which can be found on the same  page as the application download, this is an excellent reference to fully understand the use of Vu‐Net.    O‐Line User Guide V3.2 67 ...
  • Page 69 O-Line USER GUIDE Wiring Advanced Systems  Wiring optimised system requires a little more system preparation and planning than a conventionally configured array. Multi‐ way speaker cable may be required depending on the size of the array and degree of resolution that has been selected in the  Display 2 project. Note that each individual O‐Line module is rated at a modest 50W AES so unless cables runs are very long you  can use speaker cable with a smaller than usual cross section, 1.5mm² or even 1mm² may be acceptable. This should help avoid  bulky speaker cables looms for arrays with a high resolution.  The following wiring diagrams are for arrays that are comprised of multiples of four modules as that is how O‐Line is sold. It is  however perfectly acceptable to use arrays of any number from 1 to 32 modules. The wiring guides are intended to be used as a  template, they can be scaled up or down to suit the exact size of array to be deployed. Note that where the resolution selected  is not an exact division of the number of modules in the array‐ 10 modules with a 3‐box resolution for example‐ the "odd" number  module(s) will always be the one(s) at the bottom so for the 10 module array, the first three at the top of the array are run in  parallel, then the next three down (modules 4, 5 & 6), then the next three (modules 7, 8 & 9) with the final module at the bottom  run from its own channel, therefore four channels of amplification and DSP are required (half of an iK81).  4‐Module Arrays  8‐Module Arrays  O‐Line User Guide V3.2 68 ...
  • Page 70                      O-Line USER GUIDE   12 Module Arrays      O‐Line User Guide V3.2      69   ...
  • Page 71                      O-Line USER GUIDE     O‐Line User Guide V3.2      70   ...
  • Page 72                      O-Line USER GUIDE 16 Module Arrays      O‐Line User Guide V3.2      71   ...
  • Page 73                      O-Line USER GUIDE         O‐Line User Guide V3.2      72   ...
  • Page 74 O-Line USER GUIDE Wiring Individual modules  O‐Line is supplied in blocks of four modules which are not only physically linked but also electrically linked in parallel. This is  perfect for 4‐box resolution but any other configuration you will need to modify the connections to suit your array configuration.  O‐Line connections are made using red and white tri‐rated cable to the Phoenix connectors on each module.   There are four connections on each Phoenix, this allows an input connection and a parallel output to make linking to adjacent  modules very straightforward. The connections are positive (red) on the outside pins and negative (white) on the two middle  pins. The cables supplied are run underneath the rigging brackets to keep the module wiring neat. If you need to remove a link  between modules to modify the wiring the process is simple enough:  As the connector is tacked in a recess under the rigging bracket, it is a little difficult to access, it is best removed with a pair of  long nose pliers. There is enough slack on the connecting wires to pull the connector clear so you can access the screws in the  top of the connector to loosen and remove any of the wires and to add new connections direct from an amplifier channel. You  will need a 2mm flat head screwdriver.   To completely remove any of the links you will obviously need to disconnect both ends of both the red and white wires. Although  the wires run under the rigging bracket you should be able to pull them clear from the module which is best done again using  long nose pliers.  Don't forget to firmly push home all Phoenix connectors once you have re‐configured the wiring as required.  O‐Line User Guide V3.2 73 ...
