Konig & Meyer 26793 Manual

26793 Stativadapter
für 26795 Design Monitorstativ
- nachrüstbarer Aufnahmebolzen ø 35 mm für handelsübliche Lautsprecher-Flanschbuchsen
- passend u.a. aus dem K&M Sortiment:
- - Flanschbuchsen 19654 (Kunststoff), 19656 (Zink),
- - Boxenflansch 195/8, Anschraubflansch 24281,
- - Boxenschrägsteller 19670, 19674 (Ring-Lock),
- - Neigbarer Stativadapter 19780
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Diese Anleitung informiert Sie über alle wich ti gen Schritte bei Auf-
bau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Auf feste Schraubverbindung mit dem Stativ achten und diese vor
- Benutzung stets prüfen.
- Die Sicherheitshinweise des 26795 sind einzuhalten.
- Bei Einsatz von Produkten mit eigener Belastungsgrenze gilt die
- jeweils niedrigste Angabe (Beispiel: bei Verwendung des Neige-
- adapters 19780 darf die max. Last 15 kg nicht überschreiten).
BESTANDTEILE
siehe 1 - 5 (Kasten rechts)
AUFBAUANLEITUNG
A Basis ist ein ordnungsgemäß aufgebautes
A 26795 Design Monitorstativ
B Die Grundplatte 1 wird mittels der beiden Senkschrauben
B 4 auf das Stativrohr des 26795 geschraubt. Dazu den
B Inbusschlüssel SW4 5 benutzen und mit 8 Nm anziehen.
C Anschließen den Bolzen 2 mittels der Inbusschraube 3 an
C der Grundplatte 1 befestigen. Dazu einen Inbusschlüssel
C SW8 (nicht im Lieferumfang) benutzen und mit 20 Nm
C anziehen.
WARTUNG
- Bei Wartungsarbeiten auf evtl. Gefährdungen achten.
- Zur Reinigung ein leicht feuchtes Tuch und ein nicht
- scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
F: Der Stativadapter 26793 wackelt auf dem Stativ.
F: B: Die drei Gewinde prüfen und Schrauben erneut
F: B: anziehen; falls keine Besserung eintritt: reklamieren.
F: Lautsprecher wackelt auf dem Stativadapter.
F: B: Etwas Luft zwischen der Lautsprecherbuchse
F: B: (ø 35-36 mm) und dem 35 mm-Bolzen ist normal
F: B: und dient der dauerhaften Nutzung und Gängigkeit
F: B: der Verbindung. Die Verwendung des Ausgleichs-
F: B: adapters 85890, eines Gummiringes der in den
F: B: schmalen Luftspalt hineingeschoben wird, reduziert
F: B: ein Stück weit das Spiel zwischen Buchse und Bolzen.
F: B: Bei Lautsprecherbuchsen mit ø 38 mm handelt es
F: B: sich um eine US-Version. Dieser Spalt ist zu groß
F: B: und wir empfehlen den Einsatz einer Adapterhülste
F: B: (K&M 21326) oder den Tausch der Lautsprecher-
F: B: buchse falls möglich (z.B. K&M 19656).
F: B: Falls auch das kleinste Spiel zwischen Bolzen und
F: B: Buchse unerwünscht ist, kann dies durch die
F: B: Adapterhülse »Ring-Lock« (K&M 21441) ausge-
F: B: schlossen werden.
TECHNISCHE DATEN / SPEZIFIKATIONEN
Grundplatte, Bolzen: Alu, pulverbeschichtet, schwarz
Material
Schrauben: Stahl, verzinkt
Richtet sich nach der jeweils geringsten zulässigen
Traglast
Tragkraft der eingesetzten Bauteile
Maße Grundplatte: ø 60 x 10 mm, Bolzen ø 35 x 74 mm
Karton B x T x H: 59 x 59 x 122 mm
Gewicht 0,35 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
26793-000-56 Rev.05 03-80-558-00 4/16

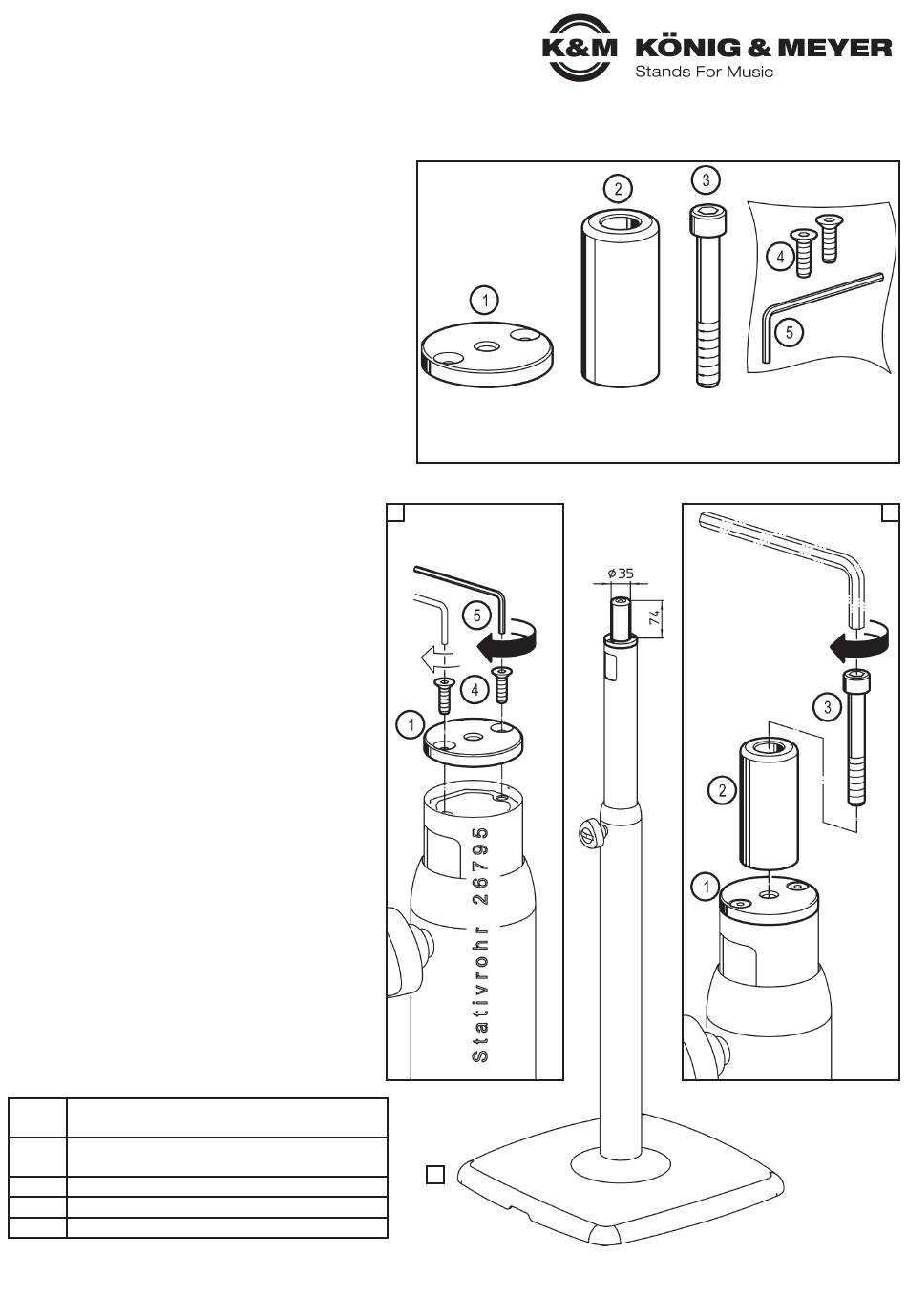

BESTANDTEILE: 1 Grundplatte Alu ø 60 x 10 mm - 2 Bolzen ø 35 x 74 mm
3 Inbusschraube M10 x 75 mm - 4 2x Senkkopfschrauben M6 x 20 mm
5 Inbusschlüssel SW4
