Konig & Meyer Quick-Release Adapter 23910 Quick Start Manual

23910 Quick-Release Adapter
Die Handhabung ist sehr einfach:
- Adapter entfernen: Riffel zusammendrücken und Oberteil abziehen
- Adapter aufbringen: Oberteil über Zapfen schieben und leicht verdrehen
- kein langes Drehen am Gewinde, sobald der Adapter einmal montiert ist
- keine Werkzeuge
- mit Reduzierung für 3/8" und 5/8"
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anlei -
tung informiert Sie über alle wich tigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Gewinde sind vor dem Einschrauben auf Beschädigungen hin zu überprüfen
- Unterteil vor dem Aufschrauben erst vom Oberteil trennen:siehe 1
- Unterteil (Zapfen) bis zum Anschlag auf Mikrofonstativ schrauben
- Oberteil (Gewindehülse) stets ins Unterteil einrasten lassen: siehe 5
- Die Sicherheitshinweise der verwendeten Mikrofonstative beachten

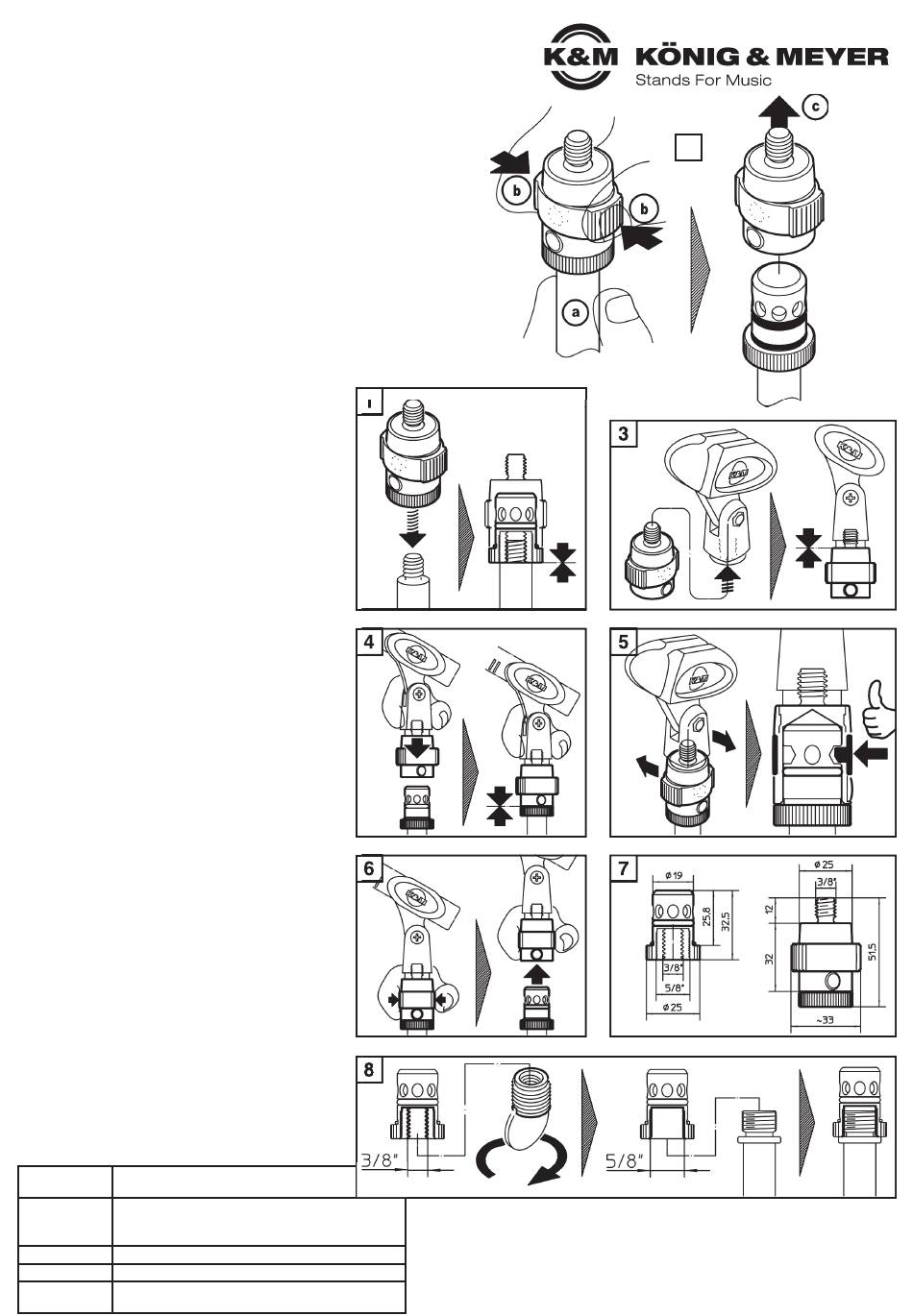

HANDHABUNG
MONTAGE
1 Innengewinde des Unterteils bis zum Anschlag auf das
1 Anschlussgewinde des Mikrofonstativs fest aufdrehen.
2 Nun das Oberteil vom Unterteil trennen. Dazu:
2 a. Rohr des Mikrostativs festhalten,
2 b. Riffelflächen des Oberteils beidseitig
2 b. zusammendrücken...
2 c. ...und Oberteil vom Unterteil abziehen.
3 Das Oberteil wird nun an ein Mikrofon oder eine
3 Mikroklammer oder ein anderes Accessoire mit 3/8"-
3 Anschluß geschraubt.
Für gewöhnlich verbleibt nun auf Dauer das Unterteil auf
dem Stativ und das Oberteil am Mikro. Statt auf- und
abschrauben wird nur noch gesteckt.
4 Jetzt wird das Oberteil (mitsamt Mikro etc.) über das
4 Unterteil geschoben - ebenfalls bis zum Anschlag.
5 Anschließend das Oberteil im Uhrzeigersinn leicht
5 verdrehen. So wird sichergestellt, dass der Bolzen in
5 eine der acht Bohrungen einrastet und beide Teile fest
5 miteinander verbunden sind.
DEMONTAGE wenn Ober- und Unterteil am Mikro bzw.
Stativ verbleiben sollen. Beachte: Traglast ggf. sichern.
6 Riffelflächen beidseitig zusammendrücken und das
6 Oberteil (mitsamt Mikro) vom Unterteil abziehen.
3 Traglast (Mikro) vom Oberteil abschrauben.
2 Unterteils vom Stativ abschrauben.
1 Ober- u. Unterteil zusammenstecken (durch Verdrehung
1 sichern).
7 ABMESSUNGEN
3/8"-5/8" REDUZIERGEWINDE
Das Unterteil ist vom Werk aus mit einem Reduzier-
gewinde (3/8"-5/8") ausgestattet.
8 Mithilfe einer Münze kann diese Reduzierung heraus-
8 geschraubt werden. Der Quick-Release-Adapter passt
8 dann auf ein Stativ mit 5/8"-Anschlussgewindebolzen.
Für abweichende Mikrofon-Anschlussgewinde (z.B. 1/2")
empfehlen wir einen Blick ins K&M-Programm,
www.k-m.de, Suche: Reduziergewinde
PRÜFEN, INSTANDHALTEN, REINIGEN
- Zur Reinigung und Pflege am besten ein leicht feuchtes
- Tuch und ein nicht scheuerndes Reinigungsmittel benutzen
TECHNISCHE DATEN / SPEZIFIKATION
Metallteile: Aluminium, schwarz
Material
Kunststoffteile: PA / Kautschuk, schwarz
Mikrofone oder anderes Zubehör mit
Traglast passendem Anschlussgewinde;
siehe auch Bestimmungen der Mikrofonstative
Abmessungen Außenmaße: 32 x 26,5 x 51,5 mm
Gewicht 0,05 kg
Mikroklammern 85035/50/55/60,
Zubehör (opt.)
Reduziergewinde 215, 217, 219, 85040 etc.
1
4
6
8
2
3
5
7
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
23910-000-55 Rev.9 03-79-115-00 3/16
Oberteil
(Gewinde -
hülse)
Unterteil
(Zapfen)
