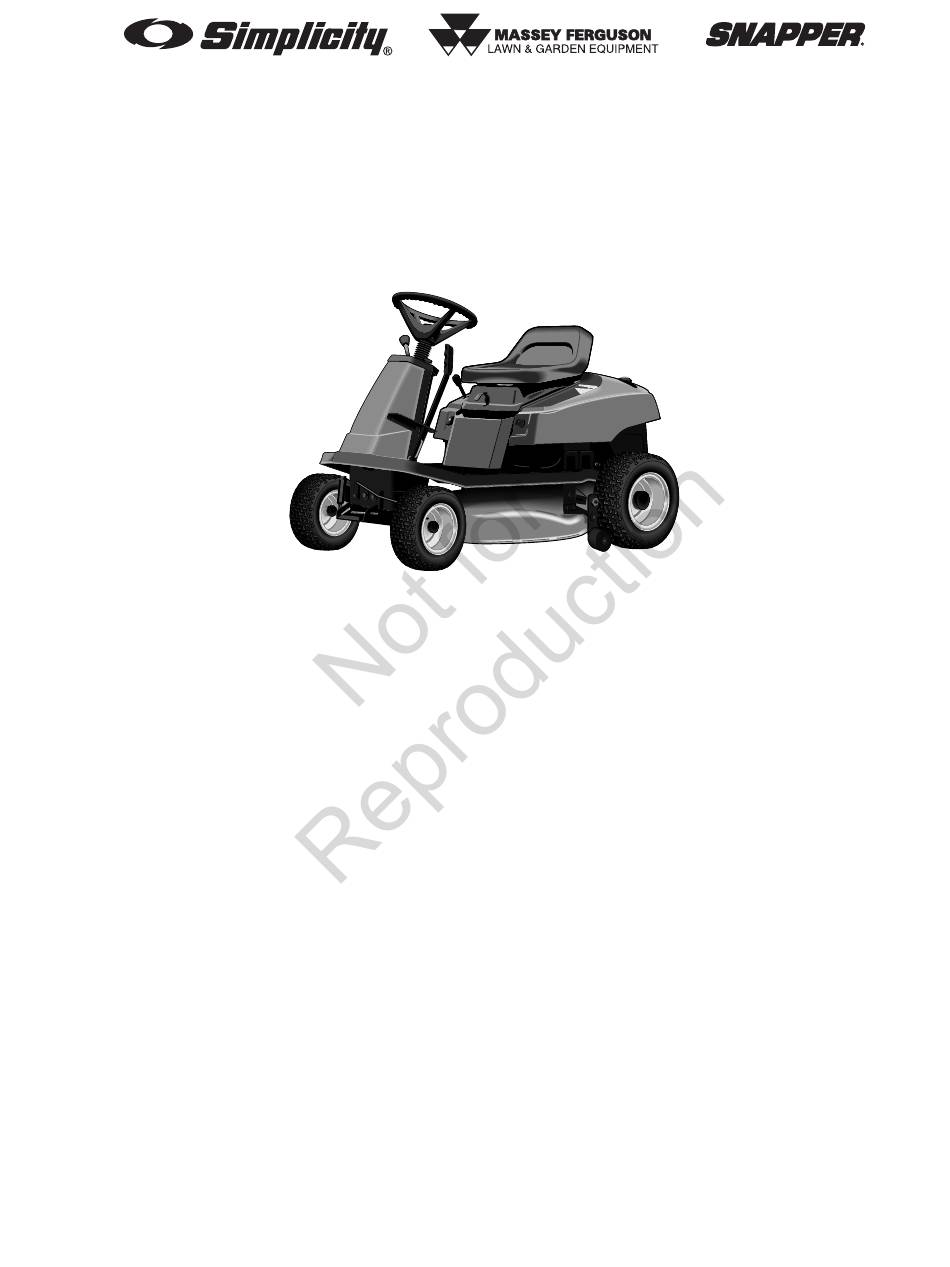

OPERATOR'S
Coronet / 2400 / RE 200 Series
13HP Hydro Riders
Mfg. No.
Description
1694610
Coronet, 13HP
1694612
Coronet, 13HP (CE)
1694613
2413H, 13HP
1694614
2413H, 13HP (CE)
1694615
RE1330, 13HP
1694616
RE1330, 13HP (CE)
1695508
Coronet, 13HP
1695509
RE1330, 13HP
2690244
Coronet, 13HP & 30" Mower
2690246
Coronet, 13HP & 30" Mower (CE)
2690247
2413H, 13HP & 30" Mower
2690248
2413H, 13HP & 30" Mower (CE)
2690249
RE1330, 13HP & 30" Mower
2690250
RE1330, 13HP & 30" Mower (CE)
2690800
Coronet, 13.5HP & 30" Mower
2690801
RE200, 13.5HP & 30" Mower
2690893
Coronet, 13HP & 30" Mower
16HP Hydro Riders
Mfg. No.
Description
1694611
Coronet, 16HP
1695510
Coronet, 16HP
2690245
Coronet, 16HP & 34" Mower
2690802
Coronet, 16HP & 34" Mower
MANUAL
30" Mower Decks
Mfg. No.
Description
1692543
30" Mower Deck
1694053
30" Mower Deck
1694511
30" Mower Deck (CE)
1694513
30" Mower Deck
1694537
30" Mower Deck
34" Mower Decks
Mfg. No.
Description
1692545
34" Mower Deck
1694191
34" Mower Deck
1726959
Revision G

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Coronet Series and is the answer not in the manual?

Questions and answers

Related Manuals for Snapper Coronet Series

Summary of Contents for Snapper Coronet Series

  • Page 1 OPERATOR’S MANUAL Coronet / 2400 / RE 200 Series 13HP Hydro Riders 30” Mower Decks Mfg. No. Description Mfg. No. Description 1694610 Coronet, 13HP 1692543 30” Mower Deck 1694612 Coronet, 13HP (CE) 1694053 30” Mower Deck 1694613 2413H, 13HP 1694511 30”...

  • Page 3: Table Of Contents

    Table of Contents Safety Rules & Information.........4 Troubleshooting, Adjustments & Service ..25 Troubleshooting the Rider ........25 Identification Numbers ........9 Troubleshooting the Mower........26 Safety Decals.............10 Seat Adjustment ............27 Features & Controls ..........12 Steering Gear Adjustment ........27 Control Functions ..........12 Steering Wheel Adjustment........27 Safety Interlock System.........14 Brake Adjustment ..........28 Operating the Rider...........14...

  • Page 4: Safety Rules & Information

    Safety Rules & Information Operating Safety Congratulations on purchasing a superior-quality piece of lawn and garden equipment. Our products are designed and manufactured to meet or exceed all industry standards for safety. Power equipment is only as safe as the operator. If it is misused, or not properly maintained, it can be dangerous! Remember, you are respon- sible for your safety and that of those around you.

  • Page 5: Slope Operation

    Safety Rules and Information Slope Operation You could be seriously injured or even killed if you use this unit on too steep an incline. Using the unit on a slope that is too steep or where you don’t have adequate traction can cause you to lose control or roll over. A good rule of thumb is to not operate on any slope you cannot back up (in 2-wheel drive mode).

  • Page 6: General Operation

    Safety Rules & Information Read these safety rules and follow them closely. Failure to obey these rules could result in loss of control of unit, severe personal injury or death to you, or bystanders, or damage to property or equipment. This mowing deck is capable of amputating hands and feet and throwing objects.

  • Page 7: Ignition System

    Safety Rules and Information SLOPE OPERATION WARNING Slopes are a major factor related to loss-of-control and tip- Never operate on slopes greater than 17.6 percent over accidents, which can result in severe injury or death. (10°) which is a rise of 3-1/2 feet (106 cm) vertically in Operation on all slopes requires extra caution.

  • Page 8: Service And Maintenance

    Safety Rules & Information SERVICE AND MAINTENANCE Safe Handling of Gasoline 12. Do not use gasoline containing METHANOL, gasohol 1. Extinguish all cigarettes, cigars, pipes, and other containing more than 10% ETHANOL, gasoline addi- sources of ignition. tives, or white gas because engine/fuel system dam- 2.

  • Page 9: Identification Numbers

    Identification Numbers Identification Numbers Product Identification Tag North American / Model / Modéle / Model xxxxxxxx CE Models Serial / Sèrie / Serie xxxxxxxxxx Briggs & Stratton Power Products Group, L.L.C. Milwaukee, WI 53201 USA Tractor ID Tag Part No. xxxxxxx CE Models PRODUCT REFERENCE DATA xxxxxxxxxxxxxxx...

  • Page 10: Safety Decals

    Safety Decals SAFETY DECALS All DANGER, WARNING, CAUTION and instructional messages on your rider and mower should be carefully This unit has been designed and manufactured to provide read and obeyed. Personal bodily injury can result when you with the safety and reliability you would expect from these instructions are not followed.

  • Page 11: Safety Icons

    Safety Icons SAFETY ICONS Danger: Machine Rollover. Warning: Read Operator’s Manual. Do not use this machine on slopes Read and understand the greater than 10°. Operator’s Manual before using this machine. Danger: Dismemberment. Danger: Thrown Objects. This machine can amputate limbs. This machine is capable of throwing Keep bystanders and children away objects and debris.

  • Page 12: Features & Controls

    Features & Controls Figure 1. Controls CONTROL FUNCTIONS The information below briefly describes the function of individual controls. Starting, stopping, driving, and mowing require the combined use of several controls applied in specific sequences. To learn what combination and sequence of controls to use for various tasks see OPERATING THE TRACTOR section.
  • Page 13 Features & Controls Fuel Tank Mower Height of Cut Adjustment To remove the cap, turn counterclockwise. The cutting height adjustment knob controls the mower cutting height. The cutting height is infinitely adjustable between 1” and 3-3/4.” PTO Switch The PTO (Power Take-Off) switch engages and disen- Seat Adjustment Lever gages attachments that use the PTO.

  • Page 14: Safety Interlock System

    Operating the Rider GENERAL OPERATING SAFETY SAFETY Be sure to read all information in the SAFETY RULES INTERLOCK SYSTEM AND INFORMATION section before attempting to oper- ate this unit. Become familiar with all of the controls and This unit is equipped with safety interlock switches and other how to stop the unit.

  • Page 15: Brake Pedal Operation

    Operating the Rider BRAKE PEDAL OPERATION 1. See Figure 2. Depressing the pedal from position A to B disengages the transmission drive and also returns the transmission control lever to neutral (from forward speeds). Fully depressing the pedal to position B applies the rider brake.

  • Page 16: Selecting Ground & Engine Speed

    Operating the Rider SELECTING GROUND & ENGINE SPEED Ground speed is selected by releasing the clutch/brake pedal (D, Figure 4) and moving the control lever (C, Figure 4) to the appropriate speed selection. If the terrain is rough, hilly or sloping, use first or second gear. If the grass is wet or over 3”...

  • Page 17: Mowing In Reverse

    Operating the Rider WARNING The engine will shut off if the reverse ground speed pedal is depressed while the PTO is on and the RMO has not been activated. The operator should always turn the PTO off prior to driving across on roads, paths or any area that maybe used by other vehicles.

  • Page 18: Mower Removal And Installation

    Operating the Rider *2396 Figure 7. Mower Removal/Installation (34” mower shown) A. Idler Pulley Arm Lift Cable B. Idler Pulley Lift Hook C. PTO (Electric Clutch) Pulley Rear Trailing Arms WARNING Stop engine and remove key. Do not engage PTO until mower is completely removed or installed and operator is seated.

  • Page 19: Storage

    Operating the Rider STORAGE WARNING • Battery life will be increased if it is removed, put in a cool, dry place and fully charged about once a month. Never store the unit (with fuel) in an enclosed, If the battery is left in the unit, disconnect the negative poorly ventilated structure.

  • Page 20: Regular Maintenance

    Regular Maintenance MAINTENANCE SCHEDULE & PROCEDURES The following schedule should be followed for normal care of your rider and mower. SAFETY ITEMS Before Every 5 Every 25 Every Every Spring Each Hours Hours & Fall Hours Hours Check Safety Interlock System •...

  • Page 21: Raising The Seat Deck

    Regular Maintenance Figure 10. Engine Compartment A. Fuel Tank B. Ignition Switch C. Battery D. Throttle / Choke Cable E. PTO Switch (Electric Clutch) F. Air Filter G. Oil Fill / Dipstick H. Fuel Filter I. Oil Drain RAISING THE SEAT DECK To gain access to the engine compartment, simply tilt the seat deck forward.

  • Page 22: Lubrication

    Regular Maintenance LUBRICATION Lubricate the rider and mower as shown in Figures 11 - 16. When a grease gun is shown, wipe the fitting clean, apply two or three shots of lithium base automotive grease, and wipe off excess grease. When an oil can is shown, wipe the area clean, apply a few drops of oil (SAE 30), then wipe up drips or spills.

  • Page 23: Battery Maintenance

    Regular Maintenance BATTERY MAINTENANCE WARNING When removing or installing battery cables, disconnect the negative cable FIRST and reconnect it LAST. If not done in this order, the positive terminal can be shorted to the frame by a tool. Cleaning the Battery and Cables Service Interval: Every 100 Hours 1.

  • Page 24: Servicing The Mower Blades

    Regular Maintenance SERVICING THE MOWER BLADES WARNING For your personal safety, do not handle the sharp mower blades with bare hands. Careless or improper handling of blades may result in serious injury. 1. Remove mower from the rider. 2. Blades should be sharp and free of nicks and dents. If not, sharpen blades as described in following steps.

  • Page 25: Adjustments & Service

    Troubleshooting Adjustments & Service TROUBLESHOOTING WARNING While normal care and regular maintenance will extend To avoid serious injury, perform maintenance on the the life of your equipment, prolonged or constant use may tractor or mower only when the engine is stopped and eventually require that service be performed to allow it to the parking brake engaged.

  • Page 26: Troubleshooting, Adjustments & Service

    Troubleshooting, Adjustments & Service Troubleshooting the Rider (Continued) PROBLEM CAUSE REMEDY Engine runs, but rider will not drive. 1. Ground speed control lever in Shift in forward or reverse. neutral. 2. Transmission release lever in Move into drive position. “push” position. 3.

  • Page 27: Seat Adjustment

    Troubleshooting, Adjustments & Service WARNING To avoid serious injury, perform adjustments only with engine stopped, key removed and rider on level ground. SEAT ADJUSTMENT Use the lever on the front of the seat (A, Figure 22) on to adjust the seat forward or rearward for best rider comfort. Figure 22.

  • Page 28: Brake Adjustment

    Troubleshooting, Adjustments & Service BRAKE ADJUSTMENT 1-5/8” - 1-3/4” Brake Adjustment 1. Release the parking brake. 2. Brake arm (C, Figure 25) should be touching stop (B). 3. Remove cotter pin (D) and loosen the castle nut (A). Place a 0.015” feeler gauge (E) gap between the brake disc (F) and the brake puck (G).

  • Page 29: Mower Adjustments

    Troubleshooting, Adjustments & Service MOWER ADJUSTMENTS WARNING If the cut is uneven, the mower may need leveling. Before checking mower, shut off PTO and engine. Unequal or improper tire pressure may also cause an uneven cut. Make sure tire pressure is correct as speci- Allow all moving parts to stop.

  • Page 30: Front-To-Back Leveling

    Troubleshooting, Adjustments & Service *2399 Figure 28. Leveling The Mower Side-to-Side A. Nut B. Eccentric Nut C. Rear Rollers Front-To-Back Leveling *2397 1. Make sure mower is level side-to-side and that rear rollers are on the ground. 2. Position blade(s) front-to-back. Measure the distance from the ground to front tip of blade(s), and from ground to rear tip of blade(s).

  • Page 31: Transport Height Adjustment

    Troubleshooting, Adjustments & Service Transport Height Adjustment Transport height should be adjusted so that rear mower rollers are 1/8” - 1/4” (3-6 mm) above ground when mower lift lever is in transport position. To adjust, perform both mower leveling procedures first, then do the follow- ing procedure.

  • Page 32: Rider Drive Belt Replacement

    Troubleshooting, Adjustments & Service *2391 To avoid damaging belts, DO NOT PRY BELTS OVER PULLEYS. RIDER DRIVE BELT REPLACEMENT Replacement of the rider drive belt requires removal of the transmission and carrier frame. Should the drive belt ever fail, contact your dealer for replacement. MOWER BELT REPLACEMENT - 30”...

  • Page 33: Specifications

    Specifications NOTE: Specifications are correct at time of printing and are subject to change without notice. * The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-05).

  • Page 34: Parts & Accessories

    TECHNICAL MANUALS Replacement parts are available from your authorized Additional copies of this manual are available, as well as dealer. Always use genuine Simplicity/Snapper service fully illustrated parts lists. These manuals show all of the Parts. product’s components in exploded views (3D illustrations which show the relationship of parts and how they go together) as well as part numbers and quantities used.
  • Page 36 Briggs & Stratton Power Products Group, L.L.C. Copyright © 2010 Briggs & Stratton Corporation Milwaukee, WI USA. All Rights Reserved www.BRIGGSandSTRATTON.com...

  • Page 37: Manual Del Operador

    MANUAL DEL OPERADOR Coronet / 2400 / Serie RE 200 Tractores hidráulicos de 13 HP Tractores hidráulicos de 16 HP N° de fabricación Descripción N° de fabricación Descripción 1694610 Coronet, 13 HP 1694611 Coronet, 16 HP 1694612 Coronet, 13 HP (CE) 1695510 Coronet, 16 HP 1694613...
  • Page 39 Tabla de contenido Normas de seguridad e información....4 Localización de fallas, ajustes y Números de identificación .........9 reparaciones............25 Localización de fallas del tractor ......25 Calcomanías de seguridad ......10 Localización de fallas del cortacésped....26 Características y controles ......12 Ajuste del asiento ..........27 Funciones de los controles........12 Ajuste del mecanismo de dirección.......27 Sistema de bloqueo de seguridad ......14...

  • Page 40: Normas De Seguridad E Información

    Normas de seguridad e información Manejo del equipo con seguridad Felicitaciones por la compra de un equipo de calidad superior para el jardín. Nuestros productos están diseñados y fabricados para cumplir o exceder todas las normas de seguridad del sector. Este equipo sólo es tan seguro como lo sea su operador.

  • Page 41: Funcionamiento En Pendientes

    Normas de seguridad e información Funcionamiento en pendientes Puede lesionarse gravemente o incluso matarse si usa esta unidad en una pendiente muy empinada. Usar la unidad en una pendiente que es muy empinada o donde no tenga la tracción adecuada podría hacerle perder el control o volcarse.

  • Page 42: Funcionamiento General

    Normas de seguridad e información Lea estas normas de seguridad y respételas estrictamente. Si no se respetan estas normas puede producirse una pérdida de control de la unidad, lesiones personales graves o la muerte para usted o para las personas que estén cerca, o daños en la propiedad o en el equipo. La plataforma del cortacésped puede llegar a amputar manos y pies, y lanzar objetos.
  • Page 43 Normas de seguridad e información OPERACIÓN EN PENDIENTES ADVERTENCIA Las pendientes son un factor de gran pérdida en los casos de pérdida de control y en los accidentes en los que vuelca el Nunca opere en pendientes de más del 17,6% (10°), que cortacésped, que pueden resultar en lesiones graves o incluso la equivalen a un incremento vertical de 106 cm (3-1/2 pies) en muerte.

  • Page 44: Reparación Y Mantenimiento

    Normas de seguridad e información REPARACIÓN Y MANTENIMIENTO 11. No retire el filtro de gasolina mientras el motor esté caliente; la gasolina que se derrame podría incendiarse. No disperse Manipulación segura de la gasolina las abrazaderas del tubo de combustible más allá de lo 1.

  • Page 45: Números De Identificación

    Números de identificación Números de identificación Product Identification Tag Modelos de Model / Modéle / Model xxxxxxxx América del Serial / Sèrie / Serie xxxxxxxxxx Norte/CE Briggs & Stratton Power Products Group, L.L.C. Milwaukee, WI 53201 USA Etiqueta de ID del tractor Part No.

  • Page 46: Calcomanías De Seguridad

    Calcomanías de seguridad CALCOMANÍAS DE SEGURIDAD PRECAUCIÓN incluidos en el tractor y el cortacésped. Si no se siguen tales instrucciones pueden provocarse lesiones Esta unidad ha sido diseñada y fabricada para proporcionarle la corporales. La información es por su seguridad y es importante. seguridad y fiabilidad que espera de un líder en la fabricación de En su tractor y cortacésped se encuentran las siguientes equipos motorizados exteriores.
  • Page 47 Iconos de seguridad ICONOS DE SEGURIDAD Advertencia: Lea el Manual del Peligro: Volcamiento de la máquina. operador. No use esta máquina en pendientes mayores que 10°. Lea y comprenda el Manual del operador antes de usar esta máquina. Peligro: Desmembramiento. Peligro: Objetos lanzados.

  • Page 48: Características Y Controles

    Características y controles Figura 1. Controles FUNCIONES DE LOS CONTROLES La siguiente información le describe brevemente la función de los mandos individuales. El arranque, la detención, la conducción y el corte del césped requieren el uso combinado de varios controles aplicados en secuencias específicas. Para obtener información sobre qué...
  • Page 49 Características y controles Depósito de combustible Freno de estacionamiento La perilla del freno de estacionamiento se usa para bloquear el Para retirar la tapa, gírela en el sentido contrario al de las agujas freno de estacionamiento cuando se detiene el tractor. Al del reloj.

  • Page 50: Sistema De Bloqueo De Seguridad

    Manejo del tractor SEGURIDAD OPERATIVA GENERAL SISTEMA DE BLOQUEO Asegúrese de leer toda la información en la sección NORMAS DE SEGURIDAD DE SEGURIDAD E INFORMACIÓN antes de intentar operar la unidad. Familiarícese con todos los controles y con la forma de Esta unidad cuenta con interruptores de bloqueo y otros dispositivos de seguridad.

  • Page 51: Funcionamiento Del Pedal Del Freno

    Manejo del tractor FUNCIONAMIENTO DEL PEDAL DEL FRENO 1. Consulte la Figura 2. Al presionar el pedal de la posición A a la B se desengancha la transmisión y también devuelve la palanca de control de transmisión a neutro (desde velocidades de avance).

  • Page 52: Selección De Velocidad De Avance Y Velocidad Del Motor

    Manejo del tractor SELECCIÓN DE VELOCIDAD DE AVANCE Y VELOCIDAD DEL MOTOR La velocidad de avance se selecciona al soltar el pedal del embrague/freno (D, Figura 4) y al mover la palanca de control (C, Figura 4) a la selección de velocidad correspondiente. Si el terreno es irregular, accidentado o empinado, use primera o segunda marcha.

  • Page 53: Corte De Césped Marcha Atrás

    Manejo del tractor TIRE EL BRAZO DE LA POLEA LOCA PARA ADVERTENCIA ALIVIAR LA TENSIÓN DEL RESORTE. El motor se apagará si presiona el pedal de la velocidad de avance marcha atrás mientras la toma de fuerza está activada y el corte de césped marcha atrás no se ha activado.

  • Page 54: Retiro E Instalación Del Cortacésped

    Manejo del tractor *2396 Figura 7. Retiro/Instalación del cortacésped (se muestra el cortacésped de 86 cm [34 pulg.]) A. Brazo de la polea loca D. Cable elevador B. Polea loca Gancho elevador C. Polea de toma de fuerza (embrague eléctrico) Brazos de arrastre trasero ADVERTENCIA Detenga el motor y retire la llave.

  • Page 55: Almacenamiento

    Manejo del tractor ALMACENAMIENTO ADVERTENCIA • La duración de la batería aumentará si se saca, se pone en un lugar frío y seco, y se carga totalmente alrededor de una Nunca almacene la unidad (con combustible) dentro vez al mes. Si la batería se deja instalada en la unidad, de una estructura cerrada y con mala ventilación.

  • Page 56: Mantenimiento Regular

    Mantenimiento regular PROGRAMA Y PROCEDIMIENTOS DE MANTENIMIENTO Se debe seguir el siguiente programa para el cuidado normal de su tractor y cortacésped. PUNTOS RELACIONADOS CON LA SEGURIDAD Antes de Cada Cada Cada Cada Primavera cada uso 5 horas 25 horas 100 horas 250 horas y otoño...

  • Page 57: Elevación De La Plataforma Del Asiento

    Mantenimiento regular Figura 10. Compartimiento del motor A. Depósito de combustible B. Interruptor de encendido C. Batería D. Cable de la mariposa/del estrangulador E. Interruptor de toma de fuerza (embrague eléctrico) F. Filtro de aire G. Llenado de aceite/varilla medidora H.

  • Page 58: Lubricación

    Mantenimiento regular LUBRICACIÓN Lubrique el tractor y el cortacésped como se muestra en las Figuras 11 a 16. Cuando se muestra una pistola de engrase, limpie el accesorio, aplique dos o tres gotas de grasa automotriz a base de litio y limpie el exceso de grasa. Cuando aparezca una lata de aceite, limpie el área, aplique unas pocas gotas de aceite (SAE 30) y luego limpie las gotas o los derrames.

  • Page 59: Mantenimiento De La Batería

    Mantenimiento regular MANTENIMIENTO DE LA BATERÍA ADVERTENCIA Cuando retire o instale los cables de la batería, desconecte el cable negativo EN PRIMER LUGAR y reconéctelo EN ÚLTIMO LUGAR, ya que, si no lo hace en este orden, el terminal positivo puede hacer cortocircuito al tocar el chasis con una herramienta.

  • Page 60: Mantenimiento De Las Cuchillas Del Cortacésped

    Mantenimiento regular MANTENIMIENTO DE LAS CUCHILLAS DEL CORTACÉSPED ADVERTENCIA Para su seguridad personal, no manipule las cuchillas afiladas del cortacésped sin protección en las manos. El manejo descuidado o inadecuado de las cuchillas puede provocar lesiones graves. 1. Retire el cortacésped del tractor. 2.

  • Page 61: Localización De Fallas Ajustes Y Reparaciones

    Localización de fallas Ajustes y reparaciones LOCALIZACIÓN DE FALLAS ADVERTENCIA Aunque el cuidado normal y el mantenimiento regular de su Para evitar lesiones graves, realice el mantenimiento del equipo prolongarán su vida útil, es posible que su uso constante tractor y el cortacésped sólo cuando el motor se encuentre y prolongado exijan finalmente que se realicen reparaciones que detenido y el freno de estacionamiento accionado.

  • Page 62: Localización De Fallas Del Cortacésped

    Localización de fallas, ajustes y reparaciones Localización de fallas del tractor (continuación) PROBLEMA CAUSA SOLUCIÓN El motor funciona, pero 1. La palanca de control de la velocidad de avance está 1. Ponga la transmisión hacia delante o marcha atrás. el tractor no avanza. en neutro.

  • Page 63: Ajuste Del Asiento

    Localización de fallas, ajustes y reparaciones ADVERTENCIA Para evitar lesiones grave, realice los ajustes únicamente con el motor detenido, tras haber retirado la lleve y con el tractor sobre suelo nivelado. AJUSTE DEL ASIENTO Use la palanca de la parte delantera del asiento (A, Figura 22) para ajustar el asiento hacia delante o hacia atrás para brindar una mejor comodidad.

  • Page 64: Ajuste Del Freno

    Localización de fallas, ajustes y reparaciones AJUSTE DEL FRENO 41 a 45 mm Ajuste del freno (1-5/8 a 1-3/4 pulg.) 1. Libere el freno de estacionamiento. 2. El brazo del freno (C, Figura 25) debe tocar la detención (B). 3. Retire el pasador de aletas (D) y suelte la tuerca almenada (A).

  • Page 65: Ajustes Del Cortacésped

    Localización de fallas, ajustes y reparaciones AJUSTES DEL CORTACÉSPED ADVERTENCIA Si el corte es irregular, es posible que deba nivelar el Antes de revisar el cortacésped, apague la toma de fuerza y cortacésped. La presión desigual o inadecuada del neumático el motor.
  • Page 66 Localización de fallas, ajustes y reparaciones *2399 PARTE DELANTERA – Vista desde el lado derecho PARTE DELANTERA – Vista desde el lado izquierdo Figura 28. Nivelación del cortacésped lado a lado A. Tuerca B. Tuerca excéntrica C. Rodillos traseros 1/4 de giro como Posición de 1/4 de giro como máximo hacia el lado...

  • Page 67: Carga De La Batería

    Localización de fallas, ajustes y reparaciones Ajuste de la altura de transporte La altura de transporte se debe ajustar de forma que los rodillos del cortacésped trasero estén de 3 a 6 mm (1/8 a 1/4 pulg.) sobre el suelo cuando la palanca elevadora del cortacésped está...

  • Page 68: Reemplazo De La Correa De Transmisión Del Tractor

    Localización de fallas, ajustes y reparaciones *2391 Para evitar el daño de las correas, NO HAGA PALANCA CON LAS CORREAS SOBRE LAS POLEAS. REEMPLAZO DE LA CORREA DE TRANSMISIÓN DEL TRACTOR El reemplazo de la correa de transmisión del tractor requiere que se retire el chasis del transportador y la transmisión.

  • Page 69: Especificaciones

    Especificaciones NOTA: Las especificaciones técnicas son correctas al momento de la impresión y están sujetas a cambio sin previo aviso. * La clasificación de potencia bruta para el modelo de motor de gasolina individual está etiquetada de acuerdo con el código J1940 (Small Engine Power &...

  • Page 70: Piezas Y Accesorios

    Se encuentran disponibles copias de este manual, así como autorizado. Utilice siempre repuestos auténticos Simplicity/ también, listas de piezas con ilustraciones. Estos manuales Snapper. muestran todos los componentes de los productos en vistas detalladas (ilustraciones en 3D que muestran la relación de las piezas y la forma en que se unen), además de los números de...
  • Page 72 Briggs & Stratton Power Products Group, L.L.C. Copyright © 2010 Briggs & Stratton Corporation Milwaukee, WI, EE.UU. Todos los derechos reservados. www.BRIGGSandSTRATTON.com...
