CATU CL-7-4-18 Manual

CL-7-4-18, CL-7-10-36,
CL-7-10-36-B, CL-7-4-18-V
CL-7-10-36-V
Vérificateur unipolaire de concordance
de phase
Norme :
Le CL-7 a été conçu selon la norme
IEC 61481-1 : 2014 +AC1: 2015.
et NF EN 61481-1 : 2015.
Utilisation :
Le CL-7 est un appareil modulaire qui
permet d'effectuer des comparaisons de
phase à distance jusque 36 kV.

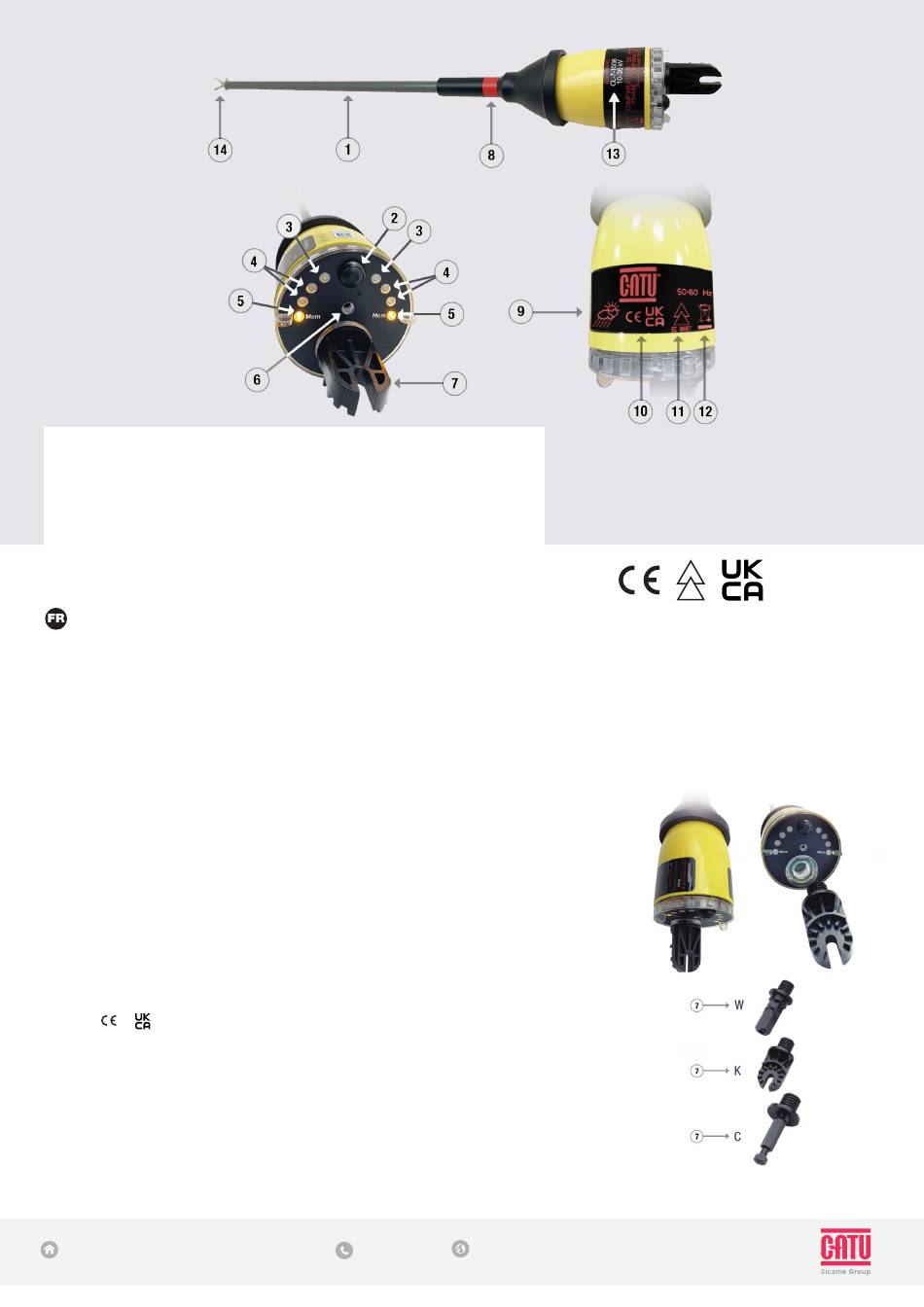

1. Antenne avec électrode
2. Bouton on / off
3. LEDs vertes
4. LEDs rouges
5. LEDs oranges
6. Buzzer (sauf CL-7-4-18-V et
CL-7-10-36-V)
7. Embouts pour perche isolante (C,K,W)
8. Bague rouge*
9. Logo pluie/soleil: Utilisation intérieure /
extérieure
10. Logo
et
11. Double triangle : Approprié aux Travaux
sous Tension
12. Poubelle barrée : Se référer au chapitre
Environnement
13. 10-36 -> Gamme de tension
14. Accessoire: Electrode de contact
optionnelle dans l'utilisation (dévissable)
*La bague rouge est un marquage
distinctif indiquant à l'utilisateur la limite
physique jusqu'à laquelle le comparateur
10, avenue Jean-Jaurès B.P.2 92222 Bagneux Cedex France
de phase peut être inséré entre les pièces
sous tension ou qu'il peut les toucher. La
distance entre la bague rouge et l'électrode
de contact est de 57 cm.
Attention :
Le CL-7 doit être utilisé par une personne
formée et qualifiée conformément à la
méthode de travail à distance.
Selon l'IEC 61481-1:2014, le CL-7 ne peut pas
être utilisé comme un détecteur de tension
et s'utilise uniquement en courant alternatif.
Avant d'effectuer des comparaisons de
phase à distance, l'opérateur doit s'équiper
d'Equipements de Protection Individuelle
(EPI) conformément à la réglementation
locale en vigueur : Gants isolants,
chaussures et vêtements de protection,
casque avec écran facial ...
Mise en œuvre :
• Mise en marche : produit éteint, appuyer
sur le bouton poussoir pendant 3 s. puis
relâcher.
• Autotest de l'appareil :
Défilement de toutes les LEDs + bip
buzzer.
Cas 1 : LEDs Rouges clignotantes +
1 bip buzzer : pile faible -> L'appareil
s'éteint. Changer la pile (9 V Type
6LR61) en cas de non fonctionnement
ou de clignotement des LEDs.
Cas 2 : Toutes les LEDs clignotantes
+ 3 bips buzzer : l'appareil est prêt ->
Passage au 'Temps 1'
S'assurer de la bonne fixation de l'électrode
d'extrémité.
Tél : 01 42 31 46 00 www.catuelec.com
Figure 1
Note : Lors du test, la continuité de
l'antenne n'est pas contrôlée.
Utilisation avec perche :
Le comparateur de phase doit être
utilisé avec une perche isolante (modèle
recommandé : CE-4-XX), la longueur de
l'élément isolant (selon IEC 60855, IEC
61235) sera ≥ 525 mm.
Montage / démontage de l'embout :
Figure 2
