RHYTHM DESIGNER RD-8
RHYTHM DESIGNER RD-8 Bediening
(NL) Stap 2: Bediening

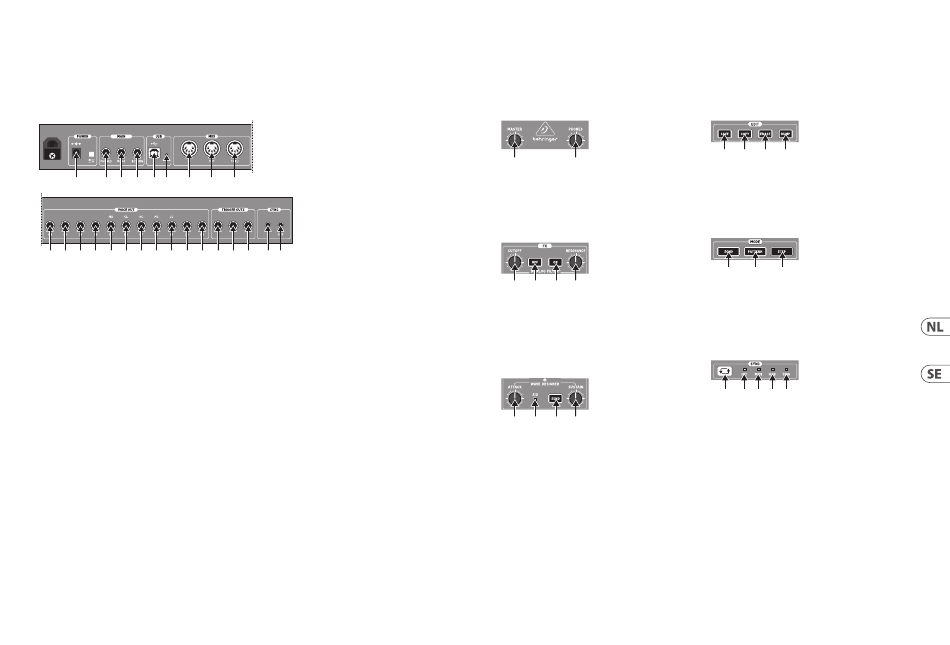

Aansluitingen op het achterpaneel
(60) (61) (62) (63) (64) (84)
(68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
66) (67)
POWER – Sluit hier de meegeleverde PSU aan en schakel de
(60)
stroomschakelaar in om in te schakelen.
PHONES – Koptelefoon aansluiten via 6,35 mm (¼") TRS-connector.
(61)
MONO – Hoofduitgang via 6,35 mm (¼") TRS-connector.
(62)
RETURN – Sommeert audio post filterbus.
(63)
USB – Maak verbinding met een computer voor updates en
(64)
DAW-besturing.
MIDI IN – Om MIDI in te voeren vanaf een extern MIDI-apparaat zoals een
(65)
sequencer of DAW.
MIDI OUT – Uitvoer van MIDI-data naar een extern MIDI-apparaat.
(66)
MIDI THRU – Een directe uitvoer van de MIDI in om aan andere apparaten
(67)
te koppelen.
CH INDIVIDUAL OUTPUT – Onevenwichtige output van de gesloten hoed.
(68)
OH INDIVIDUAL OUTPUT – Ongebalanceerde output van de Open Hat.
(69)
CY INDIVIDUAL OUTPUT – Ongebalanceerde output van het bekken.
(70)
CB INDIVIDUAL OUTPUT – Ongebalanceerde output van de Cow Bell.
(71)
CP/MA INDIVIDUAL OUTPUT – Ongebalanceerde output van de Hand
(72)
Clap of Maracas.
Software Updates
De RD-8-updater kan worden gedownload door naar www.musictribe.com te gaan. Volg de stappen die worden beschreven in de release-opmerkingen bij de update.
(65) (66) (67) (68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
RS/CL INDIVIDUAL OUTPUT – Ongebalanceerde output van de Rim Shot
(73)
of Claves.
HT/HC INDIVIDUAL OUTPUT – Ongebalanceerde output van de High Tom
(74)
of High Conga.
MT/MC INDIVIDUAL OUTPUT – Ongebalanceerde output van de Mid Tom
(75)
of Mid Conga.
LT/LC INDIVIDUAL OUTPUT – Ongebalanceerde output van de Low Tom
(76)
of Low Conga.
SD INDIVIDUAL OUTPUT – Ongebalanceerde output van de snaredrum.
(77)
BD INDIVIDUAL OUTPUT – Ongebalanceerde output van de basdrum.
(78)
TRIGGER OUT 1 – +5 V 1ms puls om externe apparaten te activeren.
(79)
TRIGGER OUT 2 – +5 V 1ms puls om externe apparaten te activeren.
(80)
TRIGGER OUT 3 – +5 V 1ms puls om externe apparaten te activeren.
(81)
CLOCK IN – SYNC naar extern apparaat dat klokinformatie verzendt.
(82)
CLOCK OUT – SYNC externe apparaten met de Rhythm Designer.
(83)
BOOT – Ga naar de opstartmodus voor software-updates
(84)
RHYTHM DESIGNER RD-8 Kontroller
(SE) Steg 2: Kontroller
Volymavsnitt
(1) (2)
(1) MASTER – Kontrollerar huvudutgångsnivån.
(2) PHONES – Justerar hörlurarnas nivå. Observera att hörlurarsignalen tas
före vågdesignern och filterbussen för övervakningsändamål.
FX AVSNITT
Analogt filter
(3) (4) (5) (6)
(3) CUT OFF – Justerar filterets avstängningsfrekvens.
(4) HPF – Växla filtret mellan högpassfilter (HPF) och lågpassfilter (LPF).
(5) ON – Kopplar in filtret i kretsen när det är tänt.
(6) RESONANCE – Justerar filtrets resonans. Detta betonar frekvenserna
runt gränspunkten.
Wave Designer
(7) (8) (9) (10)
ATTACK – Kontrollerar attackdelen av vågdesignkretsen. Vrid moturs
(7)
(CCW) för att minska signalens attackdel och medurs (CW) för att förbättra
attackdelen av den valda signalen.
SIG – Visar att signalen finns i vågdesignkretsen.
(8)
SEND – Aktiverar tilldelningsmenyn för vågdesigner. Knappen tänds när
(9)
en eller flera röster tilldelas denna buss.
SUSTAIN – Kontrollerar den hållbara delen av vågdesignkretsen.
(10)
Vrid CCW för att minska hållarens del av signalen och vrid CW för att
förlänga sustain.
Quick Start Guide
Redigera avsnitt
(11) (12) (13) (14)
SAVE – para en låt eller ett mönster till en minnesplats.
(11)
COPY – Kopiera en låt eller ett mönster till en annan minnesplats.
(12)
ERASE – Radera den valda låten eller mönstret.
(13)
DUMP – Utför en MIDI SysEx Dump av mönster / sång.
(14)
Lägesavsnitt
(15) (16) (17)
SONG – Gå in i sångläge. Kö 1 av 16 låtar.
(15)
PATTERN – Gå in i mönsterläge. Använd de 16 tillgängliga mönstren för
(16)
att bygga din låt.
STEP – Visar varje tillgängligt steg för den valda rösten (upp till 64 steg
(17)
per mönster).
Synkroniseringsavsnitt
(18) (19) (20) (21) (22)
CYCLE – Bläddrar igenom de olika SYNC-alternativen. Intern, MIDI, USB
(18)
eller extern klocka.
INTERNAL – Enheten är synkroniseringsmastern.
(19)
MIDI – Synkronisering tas från MIDI i port.
(20)
USB – Synkronisering tas från USB-porten.
(21)
TRIG – Synkronisering tas från ingången för extern klocka.
(22)
