°CALEONbox Control System for Surface Heating
Read carefully before installation, commissioning and operation





System instruction















Advertisement

loading
Need help?

Need help?

Do you have a question about the CALEONbox and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sorel CALEONbox

Summary of Contents for Sorel CALEONbox

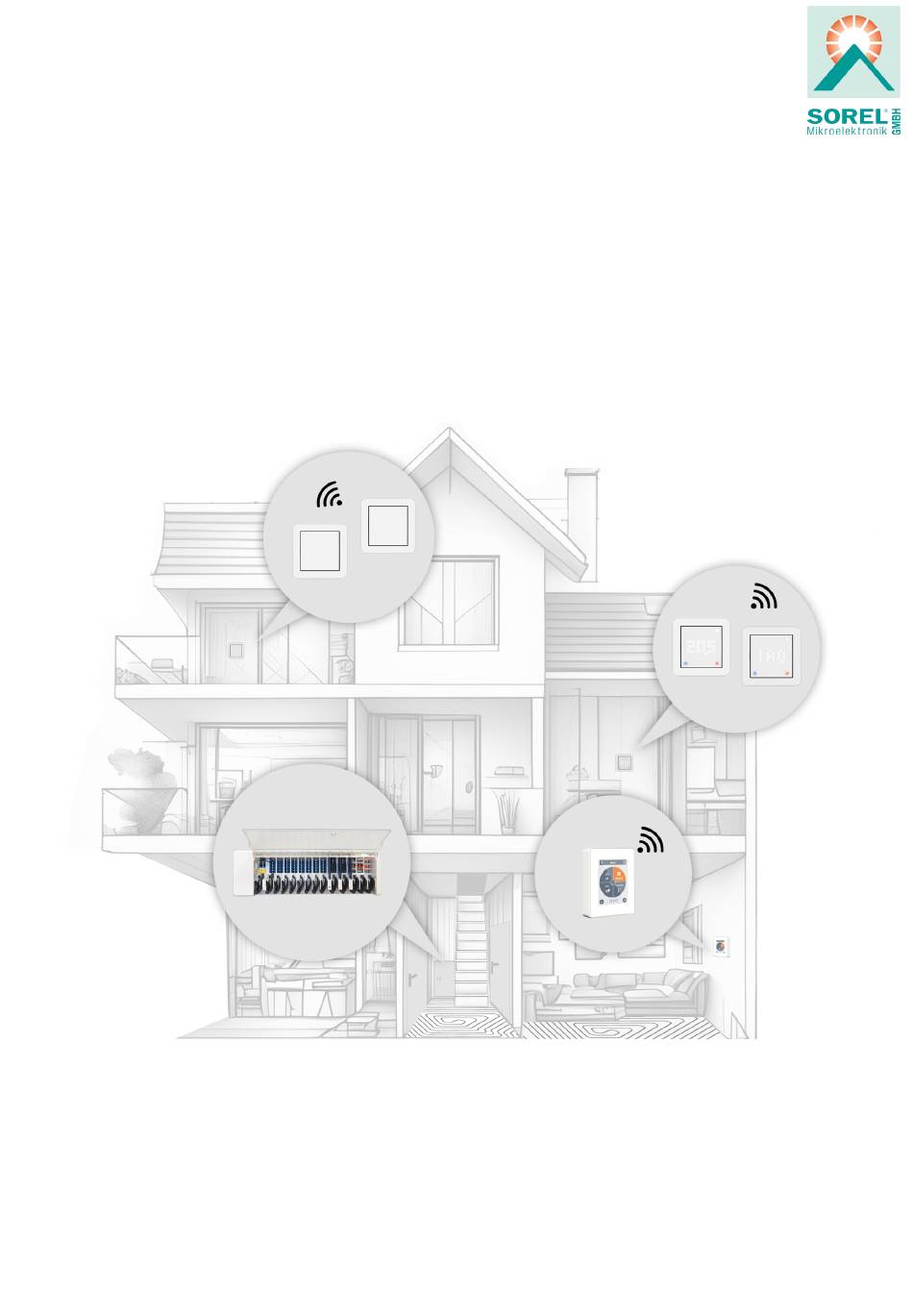

  • Page 1                   °CALEONbox Control System for Surface Heating  System instruction                       Read carefully before installation, commissioning and operation  ...

  • Page 2: Table Of Contents

    CONTENT  Error codes °C-Lite / Room Sensor  °C-Lite Measured values IAQ and CO2 equivalent    Tips  System Security  EU-Conformity  General Notes  Explanation of Symbols  Changes to the Unit  Warranty and Liability  Disposal and Pollutants  System Description  Technical Data  °CALEONbox / °CALEONbox Clima  °CALEON Room Controllers  Room Sensors  °C-Lite Room Thermostats  System Requirements  System Requirements  Installation and Connection  Exemplary Procedure  Bus Network Structures / Bus Topologies  Mounting °CALEONbox  1-Wire ID Overview  Montage °CALEON  Mounting Room Temperature Sensors and °C-Lite  Mounting Variants  Connection of other Sensors  System Commissioning  Setup Wizard  Operation  Room Overview  Operating Mode  Time Programme  Set Operating Times  Example: Setting Operating Times  Menu  Expert Menu  Settings  Devices...

  • Page 3: Before Installation

                                            Before Installation...

  • Page 4: Eu-Conformity

    System Security EU-Conformity By affixing the CE mark to the device, the manufacturer declares that it conforms to the following relevant safety regulations:     EU low voltage directive 2014/35/EU   EU electromagnetic compatibility directive 2014/30/EU   EU RoHS Directive 2011/65/EU   EU WEEE Directive 2012/19/EU (Reg.nr. DE 23479719)   conforms. Conformity has been verified and the corresponding documentation and the EU-declaration of conformity are kept on file by  the manufacturer. General Notes Be sure to read it!   For reasons of readability, the term "device" is always used in these system instructions, but this can refer to both the  overall system and the individual components.   This installation and operating manual contains basic instructions and important information on safety, installation, commissioning,  maintenance and optimum use of the device. For this reason, this manual must be read and observed in full by the installer/specialist  and the operator of the system before installation, commissioning and operation of the device.   The device is a universal heating and individual room controller for surface heating systems and similar applications. Install the con- troller only in dry areas and under the ambient conditions described in “Specifications”.   Also observe the applicable accident prevention regulations, the regulations of the electrical engineering association, the local power  supply company, the applicable DIN EN standards and the installation and operating manuals of the additional system components.   Under no circumstances does the device replace any safety equipment to be provided by the customer!   Installation, electrical connection, commissioning and maintenance of the device may only be carried out by a suitably trained spe- cialist. For the operator: Have the specialist instruct you in detail on how the device works and how to operate it. Always keep this  manual close to the device.   The manufacturer accepts no liability for damage caused by incorrect use or non-compliance with this manual! Explanation of Symbols Failure to observe these instructions may result in serious injury or death due to electrical voltage. Danger electricity  ...

  • Page 5: Changes To The Unit

    Changes to the Unit   Changes, additions to or conversion of the unit are not permitted without written permission from the manufacturer.   It is likewise forbidden to install additional components that have not been tested together with the unit.   If it becomes clear that safe operation of the unit is no longer possible, for example because of damage to the hous- ing, turn the Unit off immediately.   Any parts of the unit or accessories that are not in perfect condition must be exchanged immediately.   Use only original spare parts and accessories from the manufacturer.   Markings made on the unit at the factory must not be altered, removed or made illegible.   Only the settings described in these instructions may be set using the Unit.   Changes to the unit can compromise the safety and function of the unit or the entire system. Warranty and Liability The Unit has been manufactured and tested with regard to high quality and safety requirements.  The unit is subject to the statutory  guarantee period of two years from the date of sale.  The warranty and liability shall not include, however, any injury to persons or  material damage that is attributable to one or more of the following causes:     Failure to observe these installation and operating instructions.   Improper installation, commissioning, maintenance and operation.   Improperly executed repairs.   Unauthorized structural changes to the unit.   Use of the device for other than its intended purpose.   Exceeding or falling below the limit values listed in the technical data   Force majeure. Disposal and Pollutants The unit conforms to the European RoHS 2011/65/EU for the restriction of the use of certain hazardous substances in electrical and  electronic equipment.  ...

  • Page 6: System Description

    System Description The °CALEONbox system is an individual room control system for surface heating and cooling. The matching system components  enable efficient utilisation and function control of your surface heating and surface cooling with intuitive operability.   Important features of the °CALEONbox system:     Control of 8 heating and cooling zones with 1 - 4 thermostatic radiator valves each   Detection of room temperature and humidity* in conjunction with °CALEON,  °C-Lite or Room Sensor   Integrated weather-compensated heating circuit controller with mixer and heating circuit pump control (outdoor tem- perature sensor required)   Room-specific dew point monitoring* to prevent condensation (pipe-mounted sensor required)   2 separate CAN bus interfaces for building network and private floor or flat network   connectable with other SOREL products via CAN bus   Software-configurable analogue outputs (0-10V and PWM) for controlling mixers, valves and modulable additional  components for e.g. fan coils, dehumidifiers   Up to two potential-free changeover contacts (terminals J and K) for flexible assignment for e.g. seasonal  changeover, energy request   Innovative strain relief system and coloured terminal strips   1-Wire bus system for the use of digital temperature sensors and networking of wired room sensors / °C-Lites   The system instructions contain version-dependent information. When using the system instructions, please always take  into account the devices and versions used and consult the operating manuals for the respective components if necessary.   * °CALEON Clima, °CALEONbox Clima...

  • Page 7: System Components

    System Components °CALEONbox  Wiring and communication centre for controlling the Zone valves.   The °CALEONbox is available in the °CALEONbox and °CALEONbox Clima versions. °CALEON Central operating unit for convenient remote control and system parameterisation, integrated  gateway for WiFi communication with other Smart components and Internet connection.   °CALEON is available in the °CALEON, °CALEON Clima, °CALEON Smart and °CALEON  Clima Smart versions. Room Sensor Room sensor for measuring room temperatures and humidity, depending on the version.   The Room Sensor is available in the Room Sensor, Room Sensor Clima, Room Sensor Smart  and Room Sensor Clima Smart versions. °C-Lite  Room thermostat with touch user interface and 3-digit LED display for actual and setpoint  values.   The °C-Lite is available in the °C-Lite, °C-Lite Clima IAQ, °C-Lite Smart and °C-Lite Clima IAQ  Smart versions.   Accessories Various installation materials such as cables, cover and mounting frames or additional  sensors.      ...

  • Page 8: System Examples

    System Examples The system components can be flexibly combined with each other to realise different system concepts and customer  requirements. However, please note the system limits see "System Requirements" on page 15. Here are a few  examples:   Zone control in a single-family house with heat request Zone control in a single-family house, energy request and season  switch heating / cooling Zone control in apartment building Zone control in a single-family house with °CALEON, several C- Lite, WiFi and heat request Single-family house with WiFi room sensors, energy request and  Single-family house with °C-Lite Smart thermostats, energy  season switch heating / cooling request and season switch heating / cooling...

  • Page 9: Technical Data

    Technical Data °CALEONbox / °CALEONbox Clima Universal system and zoning controller for surface heating systems in  conjunction with up to 8 °CALEON room controllers. Temperature controller class    (ErP) Energy efficiency (ErP) Standby loss 0,5 W   Request type invertible heat  "On/Off" and/or "modulating"   pump Quantity Electrical data:     Power supply   100-240 VAC, 50-60 Hz Power consumption / standby   0,5 - 2,5W/ 0,5 W   Internal fuse   of which fuse 1   2A slow-blow 250 V fuse protection power supply and relay terminal block  Pos. A, left A (heating circuit pump)  of which fuse 2   4A slow-blow 250 V fuse protection relay terminal blocks B-I (actuators) Pos. B, right Protection marking   IP20  ...
  • Page 10   24 VDC   < 30 m mechanical relay   < 30 m   Permissible Ambient Conditions   during operation    0 °C - 40 °C, max. 85 % rel. humidity at 25 °C for transport/storage   0 °C - 60 °C, no moisture condensation permitted Other Specifications and Dimensions   Housing design   multi-part ABS Installation methods   DIN rail mounting or wall mounting on DIN rail Overall dimensions   303 mm x 95 mm x 57 mm Light diode   14 x LED green   Real Time Clock   RTC with 24 hour power reserve Operation   via °CALEON / °CALEON Clima / °CALEON Smart / °CALEON Clima  Smart   * °CALEONbox Clima...

  • Page 11: Caleon Room Controllers

    °CALEON Room Controllers Room Controller with capacitive TFT touch display for comfortable remote control of the heating and cooling system from the living room. °CALEON Room Controllers  influence the calculation of the flow temperature in the °CALEONbox and thus enable even faster and more precise temperature control.         °CALEON °CALEON Smart °CALEON Clima Smart   °CALEON Clima     Electrical data:   24 VDC +/- 10% 24 VDC +/- 10% Power supply 24 VDC +/- 10% 24 VDC +/- 10% Max. 2,5 W Max. 2,5 W Max. 2,5 W Power consumption Max. 2,5 W IP20 IP20 Protection marking IP20 IP20 Protection class overvoltage category     Outputs     0-10V/PWM  ...
  • Page 12     Other data   2-part, ABS plastic   2-part, ABS plastic   Housing 2-part, ABS plastic   2-part, ABS plastic   75 mm x 95 mm x 19 mm  75 mm x 95 mm x 19 mm  75 mm x 95 mm x 19 mm  75 mm x 95 mm x 19 mm  Glass front Glass front Glass front Glass front Capacitive touch panel Capacitive touch panel Display Capacitive touch panel Capacitive touch panel Colour display with 240 x 320  Colour display with 240 x 320  Colour display with 240 x 320  Colour display with 240 x 320  dots   dots   dots   dots   2.8 inch (7 cm) diagonal 2.8 inch (7 cm) diagonal 2.8 inch (7 cm) diagonal 2.8 inch (7 cm) diagonal Wall mounting, with/without  Wall mounting, with/without  Installation methods Wall mounting, with/without  Wall mounting, with/without  switch box switch box switch box switch box...

  • Page 13: Room Sensors

    Room Sensors Each room of the zone control of a surface heating system requires either a °CALEON Room Controller or a digital room sensor for temperature measurement. Whether with  a combined temperature and humidity sensor, whether surface-mounted or flush-mounted and whether wired via 1-Wire bus or with wireless communication via WLAN -  room sensors enable the room to be fully integrated into a °CALEONbox Multi-zone control system. The built-in version of the room sensor is compatible with all square 55  mm switch frame systems from popular manufacturers such as Gira, Busch-Jaeger, Jung, Berker and Merten.             Room Sensor Room Sensor Clima IAQ Room Sensor Smart Room Sensor Clima IAQ Smart Power supply 5 VDC SELV or PELV 5 VDC SELV or PELV 230 VAC 230 VAC Power consumption 0,1 W 0,1 W 2,5 W 2,5 W Measurement range 0 °C ... 60 °C 0 °C … 60 °C / 0% … 100% 0 °C ... 60 °C 0 °C … 60 °C / 0% … 100%   Accuracy +/- 1 °C Accuracy +/- 1 °C / +/- 6 % Accuracy +/- 1 °C Accuracy +/- 1 °C / +/- 6 % |   Resolution 0.1 °C Resolution 0.1 °C / 0.1 % Resolution 0.1 °C Resolution 0.1 °C / 0.1 % Cavity walls, ventilation systems or other devices that affect the air circulation in the device can also influence the temperature ...

  • Page 14: C-Lite Room Thermostats

    °C-Lite Room Thermostats Digital room thermostats for surface heating and cooling systems with built-in multi-sensor and digital communication with °CALEONbox via 1-Wire bus or WiFi module 2.4  GHz for wireless integration. Intuitive operation via integrated touch areas and LEDs that blend discreetly into the plastic panel when in standby mode. Continuous mon- itoring of air quality possible via colored status LED. Versatile installation options for flush mounting in common switch frames or as a surface-mounted variant.           °C-Lite °C-Lite Clima IAQ °C-Lite Smart °C-Lite Clima IAQ Smart Power supply 5 VDC 5 VDC 230 VAC 230 VAC Power consumption 1 W - 2,5 W 1 W - 2,5 W 1 W - 2,5 W 1 W - 2,5 W Temperature measuring range 0 °C ... 50 °C 0 °C ... 50 °C 0 °C ... 50 °C 0 °C ... 50 °C +/- 1 °C / 0,1 °C +/- 1 °C / 0,1 °C +/- 1 °C / 0,1 °C +/- 1 °C / 0,1 °C Cavity walls, ventilation systems or other devices that affect the air circulation in the device can also influence the temperature  measurements. Humidity measuring range 0 % ... 100 % 0 % ... 100 % Measuring range CO2 equi- 0 - 9999 ppm 0 - 9999 ppm valent* Measuring range air quality IAQ*...

  • Page 15: System Requirements

    System Requirements System Requirements  – Do not combine devices that are only designed for heating (°CALEON/ °CALEONbox) with devices  that are designed for heating and cooling (°CALEON Clima/ °CALEONbox Clima).      – At least one °CALEON room controller is required for configuration in the system.      – Up to eight (8) °CALEON room controllers per °CALEONbox can be connected in one system.      – Up to twenty (20) 1-Wire temperature sensors can be connected per °CALEONbox (including a  maximum of 8 °C-Lite)      – A maximum of three (3) °CALEONboxes in the private CAN bus (private CAN bus see "Example  Wiring of the Terminal Blocks" on page 22) (single-family house). Maximum of sixteen (16) rooms.      – Up to twenty (20) private CAN bus networks can be interconnected via the building CAN bus (building  CAN bus see "Example Wiring of the Terminal Blocks" on page 22). In apartment blocks or hotels, for  example, this is used to share system-relevant information such as seasonal switching, energy  requirements or outdoor temperature throughout the building. If external heating circuit controllers are  used in the building CAN bus, the number of networkable private CAN bus networks is reduced  accordingly.c      – The maximum CAN bus cable length within a building CAN bus network is 200 metres. CAN bus  repeaters must be used for longer cable runs.      – Shielded "twisted pair" cables with a characteristic impedance of 120 ohms must be used for the CAN ...

  • Page 16: Installation And Commissioning

                                            Installation and Commissioning...

  • Page 17: Installation And Connection

    Installation and Connection Exemplary Procedure Lay cables Attention: Ensure suitability of the cable (see "System Requirements" on page 15) and cabling  structure see "Bus Network Structures / Bus Topologies" on page 18! Wiring the °CALEONbox (see "Electrical Connection" on page 21) Wiring °CALEON (see "Montage °CALEON" on page 29) Connecting wired sensors   (see "Mounting Room Temperature Sensors and °C-Lite" on page 31) Switch on the power Run commissioning wizard Integrate smart sensors into the commissioning process (see "Pairing °C-Lite Smart / Room Sensor Smart with °CALEON" on page 64)

  • Page 18: Bus Network Structures / Bus Topologies

    Bus Network Structures / Bus Topologies Deviations from the installation specifications can lead to impairments in bus communication. CAN Bus    Description Realisation Admissibility Line   Yes, optimum installation with maximum range. Tree Star 1-Wire Bus        Description Realisation Admissibility Line Yes, optimum installation with maximum range. Tree No guarantee possible for small systems with short cable lengths and  few network participants. Keep stub lines short. Star Not recommended...

  • Page 19: Mounting °Caleonbox

    Mounting °CALEONbox Fix the DIN rail horizontally to the wall using screws. Installation 1. Place the °CALEONbox on the upper edge of the DIN rail with the  locking catch on top.   2. Engage the device by pressing it down. Ensure that the locking  catches engage completely and that the device is firmly seated on the  rail.   Disassembly Remove the °CALEONbox from the DIN rail by inserting two screw- drivers into the eyelets and pulling them down-wards. Separation walls and cover The separation walls and the cover can be removed for easier connection  of the cables. They must then be rein-stalled in order to safely separate  areas carrying mains voltage from areas carrying low voltages.   Open the cover (90° degree) and then pull it out of the attach-ment lat- erally.     If the terminal blocks (B-I) are to be supplied with a voltage other than the mains voltage, proceed as follows:  1.  Remove existing bridges A1 - B1 and A2 - B2  2.  It is absolutely necessary to insert a separating wall between A - B.  3.  Connect the power supply to B1 (L) and B2 (N).  4.  Observe max. switching power of relay and fuse (4 AT)   Heating zones with 230 VAC actuators  Heating zones with e.g. 24 VAC actuators (bridge) (separation wall)

  • Page 20: Terminal Assignment

        24  PWM In             7 ---     CAN  24 VDC   high       8 PE       CAN  9 PE                   * °CALEONbox Clima  ...

  • Page 21: Electrical Connection

    Electrical Connection Low-voltage cables such as temperature sensor cables must be routed separately from mains voltage cables.   Before working on the unit, switch off the power supply and secure it against being switched on again! Check that there is  no power flowing! Electrical connections may only be made by a specialist and in compliance with the applicable reg- ulations. The unit may not be put into operation if there is visible damage to the housing, e.g. cracks.   The customer must provide an all-pole disconnecting device, e.g. an emergency heating switch.     The strain reliefs are suitable for flexible cables  with a cable sheath diameter of 5 mm to 8 mm,  primarily using the lower strain relief (as shown).  The cables must be checked for firm placement.  Solid, thicker and thinner cables must always be  laid firmly and must be fixed on the installation  side.   Solid cables or wires with special wire end fer- rules can simply be pushed into the ter-minals.  For other wires, the terminal must first be com- pletely pressed on with a screwdriver as  shown.   Wire ferrules made of brass can be dif- ficult to clamp due to their asym-metric  crimping shape. In this case, remove  the wire ferrule. The plug-in terminals  are also suitable for flexible cables.    ...
  • Page 22 Example Wiring of the Terminal Blocks Mains connection heating circuit pump Actuators for the heating zones Potential-free switching contacts for additional  Potential-free switching contacts for additional  functions functions * °CALEONbox Clima °CALEON in private CAN bus Building CAN bus and 1-Wire sensors     Private CAN bus Building CAN bus  For linking devices within a housing unit, such as a  For linking devices across several units, such as  single-family house or a flat. Shares all information  flats, offices or hotel rooms.   O nly shares  with all devices in the same network. Including  information relevant for optimising the overall  room names, setpoint temperatures, absences,  system: Outdoor temperature, energy demand,  etc. flow temperature, season (heating / cooling)   0-10 V /PWM outputs for additional functions...
  • Page 23 Connection Examples °CALEON Do not combine devices that are only designed for heating (°CALEON/ °CALEONbox) with devices that are designed  for heating and cooling (°CALEON Clima/ °CALEONbox Clima).   A 120 Ohm terminating resistor must be connected between the CAN Low and CAN High connections on the first and  last device in the CAN bus network for line matching to prevent reflections in the bus system.   Example 1: Line structure with °CALEONbox as end point       Example 2: Line structure with°CALEONbox in the centre  ...
  • Page 24 Connection Example Single-Family House with > 8 Zones A 120 Ohm terminating resistor must be connected between the CAN Low and CAN High connections on the first and  last device in the CAN bus network for line matching to prevent reflections in the bus system.   Example: Line structure with several °CALEONbox via the private CAN bus (e.g. within a  residential unit)
  • Page 25 Connection Example Multi-Apartment Building   Use the building CAN bus on terminal block M so that no private data such as room temperatures or holiday mode is  shared across flats.   A 120 Ohm terminating resistor must be connected between the CAN Low and CAN High connections on the first and  last device in the CAN bus network for line matching to prevent reflections in the bus system.   Example: Line structure with several °CALEONbox via the building CAN bus (e.g. across  several residential or commercial units)  ...
  • Page 26 Connection Examples for Room Temperature Sensors When connecting the 1-Wire sensors, it is recommended to make a note of the 16-digit 1-Wire ID and the loc- ation! The 1-Wire ID can be found in the device housing and in the device menu under: Devices ->  °CALEONbox -> Resources -> 1-Wire Sensor. Example 1: Line. The installation leads from one sensor to the next. A shielded "twisted  pair" cable 2 x 2 x 0.75 mm² must be used for the connecting cable. Example 2: Tree structure. A shielded "twisted pair" cable 2 x 2 x 0.75 mm² must be used  for the connecting cable.
  • Page 27 Connection Example °C-Lite Example line: The installation leads from one sensor to the next. A shielded "twisted pair"  cable 2 x 2 x 0.75 mm² must be used for the connecting cable. The 1-Wire system must be designed with 3 wires (5 VDC (VDD), DQ, GND). The total cable length can be up to 100 metres. A suit- able twisted pair cable must be used and a sufficient cable cross-section must be ensured, e.g. LIYCY 2 x 2 x 0.75 mm², in order to  avoid impermissible voltage drops at the °C-Lite below U  = 4.5 VDC.

  • Page 28: 1-Wire Id Overview

    1-Wire ID Overview Raumsensoren can be assigned to rooms in two ways: 1. using the "Touch-To-Assign" function (T2A) (Fig. 1) A detailed description of this assignment procedure is enclosed with the respective  device.   2. using assignment of the Raumsensoren via the 1-Wire ID (16-digit hexadecimal  number) If this method is selected, it is helpful to note the 1-Wire ID of the Raumsensoren in  connection with the room in which the respective sensor was installed for later assign- (Fig. 2)  ment as part of the system configuration.   The 1-Wire ID can be found inside the sensor on the type plate (Fig. 1) and on the  supplied sticker (Fig. 2). We recommend to insert the sticker into the following table.   °C-Lite °C-Lite Clima Room Sensor  Room Sensor Clima IAQ pipe-mounted sensor  Floor sensor Outdoor sensor     Location 1-Wire ID   Location 1-Wire ID Bathroom 1053f67c0308009e                ...

  • Page 29: Montage °Caleon

    Ohm, e.g. bus power 3 x 2 x 0.22mm². Strip the cable, put the shielding over and remove the  filling material if necessary.   For wall mounting, make sure that the cables are kept as short as possible (max. 40 mm for  direct wall mounting), as unnecessary wire loops in the °CALEON housing can lead to  problems.   When mounting on a switch box, make sure that the cables are kept as short as possible  (strip cables max. 55 mm) and that any wire loops are fed back into the switch box, as  unnecessary wire loops in the °CALEON housing can lead to problems.   Strip wire ends 8 - 9 mm. Insulate the shielding and connect it to the protective conductor at  a suitable point (controller or CAN box) on one side.   Contact between the shielding and the circuit board can cause considerable  damage to the device. Mounting on flush-mounted switch box   Fasten the base to the switch box using the enclosed screws (3.0 x 16 mm).   Direct wall mounting   Hold the plinth at the selected position and mark the 2 fixing holes. Make sure that the wall  surface is as even as possible so that the housing does not become distorted when screwed  on. Use a drill to drill holes in the wall at the marked points and press in the wall plugs. Insert  the screws and tighten lightly. Align the base and tighten the screws.   Open the connection terminals with the enclosed actuating tool and make the electrical  connection (24 VDC, GND, CAN-High and CAN-Low) as described in the °CALEONbox  operating manual.   24 VDC, ensure correct polarity and de-energised connection, otherwise the  device may be damaged!   A 120 Ohm terminating resistor must be connected between the CAN Low and  CAN High connections on the first and last device in the CAN bus network for  line matching to prevent reflections in the bus system.   * Only available on Clima version!  ...
  • Page 30   The terminal assignment of the opposite side (controller) can be found in the corresponding  terminal diagram in the controller instructions. The connector pin assignment of the CAN bus cable on the °CALEONbox can be found in  the corresponding operating manual.   Place the control panel on the lower part of the housing as shown in the picture and secure it  with the screw supplied. Switch on the °CALEON power supply and put the °CALEON   i nto operation.   The setup wizard can be opened at any time in °CALEON under the 'Expert'  menu item. Example CAN Connection     * CAN only, with power supply from controller 4 wires.   A 120 Ohm terminating resistor must be connected between the CAN Low and CAN High connections on the first and  last device in the CAN bus network for line matching to prevent reflections in the bus system.  ...

  • Page 31: Mounting Room Temperature Sensors And °C-Lite

    Mounting Room Temperature Sensors and °C-Lite Mount the sensor in a suitable location.   Ensure suitable ambient conditions. Direct sunlight, sources of heat and cold, such as  radiators and windows, should be avoided.   Mounting in flush-mounted switch box  Attach the mounting ring to the switch box. Open the connection terminals with a screwdriver and  make the electrical connection as described below.               Electrical connection for 1-Wire versions  One of the terminal points VDD/ DQ/ GND is required to connect a 1-Wire sensor. The additional  three clamping points are for easy connection of further sensors. Use a suitable twisted pair cable  and ensure sufficient wire cross-section   e .g. LIYCY 2 x 2 x 0.75mm².   Only to be used with SELV or PELV safety extra-low voltage.       If shielded cables are used, contact between the shield and the circuit board can  damage the device and lead to malfunctions.           Electrical connection for Smart versions  Connect the sensor to the 230 VAC power supply as shown (blue = neutral conductor N, brown =  outer conductor L).    Attach insert  Cover frame (1 - not included in scope of delivery, Art. no.: 82001) to the mounting ring (2) using the  two screws supplied (2.2 x 4.5 mm) diagonally at the top left and bottom right. Align the °C-Lite (3) ...

  • Page 32: Connection Of Other Sensors

    Connection of other Sensors Sensor Type   Connection Floor sensor DQ = white GND = brown VDD = green Pipe-mounted sensor DQ = white GND = brown VDD = green Outdoor sensor GND = (1) DQ = (2) VDD = (3)

  • Page 33: System Commissioning

    System Commissioning Setup Wizard The commissioning wizard in the °CALEON starts automatically when the unit is  commissioned for the first time and guides you through the necessary basic  settings in the correct order. Press the arrow keys in the upper right / left corner to  return to the next or previous setting.   Commissioning must be completed on all °CALEON in the network.   The setup   w izard is restarted via the "Factory settings" menu item.  ...
  • Page 34                                         System Optimisation and ongoing Operation...

  • Page 35: Operation

    Displays the room temperature, humidity* and outdoor temperature after activating the start screen.                     Room humidity * Room icon     Relative humidity* By selecting a room icon,    you will be redirected to the room  °C temperature settings. Room temperature     Outdoor temperature Current room temperature   Is displayed if an outdoor sensor is  assigned to the heating circuit on a  °CALEONbox in the "Expert >  Settings °Cbox > Heating circuit >  Outdoor sensor" menu.   Multiroom selection   By dragging your finger vertically  across several rooms, you can  change the operating mode in all  rooms at the same time. * °CALEON Clima / °CALEONbox Clima...

  • Page 36: Operating Mode

    Operating Mode Overview / Operating mode             Menu Back/ Forward Navigation to the main menu. Navigation back to overview.           Room Operating modes Display of the selected room. The operating mode shown in colour    is currently active and can be changed    by selecting a different mode.    Manually selected modes remain  active until the next mode change by  the time programme. In "Off" mode, a  Setpoint temperature Setting the setpoint temperature for  frost protection function remains  the active operating mode in the  active in the background. displayed room.

  • Page 37: Time Programme

    Time Programme Overview / Operating mode / Menu / Expert / Settings / °Cbox / Timer 2 The Times 1-2 function switches the defined output depending on the set times.                 Output       Assign the output that is to be    switched by the function. The other    Times menu items become visible after  the output has been assigned.    Specify the times at which the outputs    Seizing Protection are to be switched.   If seizing Protection is activated (daily,  weekly, off), the outputs are switched  on one after the other at 12 o'clock for  5 seconds to prevent the connected  actuators from seizing up after a  longer period of inactivity.°Cbox...

  • Page 38: Set Operating Times

    Set Operating Times Overview / Operating mode / Menu / Times Setting individual heating or cooling times for the selected room.   Separate times are set for the heating and cooling operating modes. To do this, first switch to heating operating mode and define the  corresponding times for this operating mode under Main menu > Times. Then switch to the cooling operating mode and define the  corresponding times for the cooling operating mode under Main menu > Times.                 Operating modes Menu Select the operating mode to select  Opens the copy function. This  individual heating or cooling sections. function allows the heating or cooling    times to be copied to the following  day, Monday - Friday or Monday -  Sunday.         Timer   Time table for selecting the time    periods in 30 min increments.  Touch individual segments or drag  your finger over entire time periods to  Previous / Next Weekday colour them with the selected  Selection of the day of the week to be  operating mode. set.

  • Page 39: Example: Setting Operating Times

    Example: Setting Operating Times           Step 2   Select the desired mode    (Normal, Comfort, Eco or Off)    and then move your index    finger over the desired time    period. After selection, the    selected time period changes  Step 1 to the colour of the selected  Use the arrow buttons to select  operating mode. Set the times  the desired day of the week. for the other operating modes  in the same way.         Step 3 Once you have finished setting  the individual heating or cooling  times, you have the option of  copying the times to the  following day, Monday - Friday  or Monday - Sunday via the  main menu or setting them  individually for each day of the  week.  ...

  • Page 40: Menu

    Menu Overview / Operating mode / Menu                         Times     Setting of individual heating or cooling  Heating / Cooling* times for each day of the week with  Switch between the heating and  copy function for subsequent days. cooling operating modes.     Expert Further settings for the specialist. Holiday Set the period and temperature for a  longer absence. * °CALEON Clima variant...

  • Page 41: Expert Menu

                                Select Language   Setting the device language Date & Time   Setting the time and date and    automatic summer/winter time  Settings changeover Parameterisation of the heating /    cooling system*     Service Values Menu Lock Information about the system Activate menu lock to protect settings    with a password.   Factory Settings Resets the device to the factory  settings * °CALEON Clima / °CALEONbox Clima...

  • Page 42: Settings

      Devices   Add, manage and remove connected  Rooms Add, manage and remove rooms and  devices   assign them to connected devices °CALEON   Assignment and configuration of  °Cbox Assignment and configuration of additional functions for the analogue  additional functions of the free  outputs V1/V2 switching outputs on the   Zones  °CALEONbox Clima. This menu is  Assigning rooms to heating and only visible if this °CALEON was set  cooling zones as the "Configurator" ("Expert >  Settings > Devices > °Cbox >  Configurator") of the °CALEONbox  during commissioning.   WiFi Set and manage WiFi functions   Screen brightness Set the screen brightness   Interface mode Switch between full and restricted  menu. In "Hide menu" mode, only the target temperature can be set. To  return to "full" mode, press and hold ...

  • Page 43: Devices

    Devices Overview / Operating mode / Menu / Expert / Settings / Devices   Clima systems must first be switched to 'Heating' mode before another device can be added to the system during oper- ation.   Do not combine devices that are only designed for heating (°CALEON/ °CALEONbox) with devices that are designed  for heating and cooling (°CALEON Clima/ °CALEONbox Clima).                           Add Device   Starts the search for new available    devices in the network Description   Shows the recognised type of device       Device Symbol Shows the type of connected device  and its CAN ID Remove Devices Devices are removed from the  network If no WLAN is available, devices can be added to the network via the menu 'Expert -> Settings -> Devices - > Add  device'.

  • Page 44: Rooms

    Rooms Overview / Operating mode / Menu / Expert / Settings / Rooms             Add Room Add rooms   Room 2 Set the location, sensors and  actuators of the respective room Overview / Operating mode / Menu / Expert / Settings / Room 2                             Location   Select the room icon     Temperature   Sensors in the selected room Humidity   Sensors in the selected room  ...

  • Page 45: Sensor

    Sensor Overview / Operating mode / Menu / Expert / Settings / Rooms / Room 1 / Sensors / Temperature                         Icon   Sensor already selected   CAN ID of the °CALEONbox +  consecutive number Temperature sensor selection in the  selected room   Overview / Operating mode / Menu / Expert / Settings / Rooms / Room 1 / Sensors / Humidity                 Sensor icon with CAN ID of the  °CALEONbox + consecutive  number Humidity sensor selection in the  selected room...

  • Page 46: Functions °Caleon

        Thermostat 1       Switches the defined output to the set    room(s) depending on the time and    Dehumidifier 1* temperature.     Seasonal Switch 1* Switches the defined output    depending on the set humidity  Switches the operating mode of the heat  in the set room(s). pump (compressor) / cooling unit between    Timer 1 "Heating" and "Cooling". For this purpose,  the heat pump (compressor) /    Switches the defined output  refrigeration unit must be suitable for  depending on the set times. reversible operation.     Fan Coil 1*   Controlled via the 0-10 V or     PWM outputs for convection heating and  cooling.   * °CALEONbox Clima / °CALEON Clima...

  • Page 47: Functions °Cbox

    Functions °Cbox Overview / Operating mode / Menu / Expert / Settings / °Cbox Activating and setting additional functions on free outputs of the °CALEONbox.                                         Further functions on the next page.

  • Page 48: Thermostat

    Thermostat Overview / Operating mode / Menu / Expert / Settings / °Cbox / Thermostat 2 Switches the defined output to the set room(s) depending on the time and temperature.                 Output       Assign the output that is to be    switched by the function. The other    Room menu items become visible after  the output has been assigned.   Selection of the rooms on whose set-   Operating Mode tings and statuses the function is to    be based. Selection of the operating mode.    Heating & cooling, heating or cool-   Relay Mode ing.     Seizing Protection Switching mode of the output: Normal / Inverted  ...

  • Page 49: Dehumidifier

    Dehumidifier Overview / Operating mode / Menu / Expert / Settings / °Cbox / Dehumidifier The dehumidifier function switches the defined output depending on the set humidity in the set room(s).             Output       Assign the output that is to be    switched by the function. The other    Operating Mode menu items become visible after  the output has been assigned.    Set the operating states of the heat-   Humidity ing and cooling system in which the    dehumidifier should be switched on. Set the limit value for the humidity. If    Hysteresis this is exceeded, the dehumidifier is  switched on.   Set the switch-off hysteresis   Room   Seizing Protection   Room selection for assigning the   ...

  • Page 50: Hc Mixer

    HC Mixer Overview / Operating mode / Menu / Expert / Settings / °Cbox / HC mixer The heating circuit mixer function regulates the flow temperature via a 0-10 V / PWM mixer depending on the outside temperature.   When using a 3-point mixer, the potential-free relay contacts of terminals J and K can be used. Depending on the mixer type, the foot  contacts (J2, K2) of the relays must be supplied with 230 V or 24 V.           Output       Assign the output that is to be    switched by the function. The other    Output closed / Signal menu items become visible after  the output has been assigned.    Select switching output   Relay or signal output Only outputs N1, N4 and N8  Relais, 0-10 V or PWM. (PWM) may be used.     Turn Time Direction     Defining the duration of a stroke or  Setting the direction of rotation of the  the duration of a mixer cycle mixer    ...

  • Page 51: Heat Circuit

              Assign the output that is to be    switched by the function. The other      menu items become visible after      the output has been assigned.    Delay   The output on terminal block A of    Delays switching on the heating cir- the °CALEONbox is defined here  cuit pump so that it does not press  by default. against closed valves.   Follow-up time   Outdoor sensor   When all zones are switched off, the    Assignment of the outdoor sensor to  pump continues to run to transfer the  control the heating circuit according  residual heat to the heating system. to the weather.   Insulation factor   Characteristic curve  ...
  • Page 52 for "Flow". Set the maximum flow tem- perature in "Cooling" mode.   Dew Point protection   This feature activates the switch-off of  the heating circuit pump if the actual  flow temperature falls below the set  flow temperature by 1° C for 5  minutes.   The controller automatically adjusts  the set flow temperature based on the  relative humidity in the rooms to pre- vent mould formation in cooling  mode.   Season Switch    External Season switch (between  heating and cooling) via selected out- put.   Seizing Protection    If seizing Protection is activated  (daily, weekly, off), the outputs are  switched on one after the other at 12  o'clock for 5 seconds to prevent the  connected actuators from seizing up  after a longer period of  inactivity.°Cbox...

  • Page 53: Heat Circuit

    Heat circuit Overview / Operating mode / Menu / Expert / Settings / °Cbox / Difference The Difference function switches the defined output as soon as there is a preset temperature difference  between the source and target sensors.                 Output       Assign the output that is to be    switched by the function. The other    Source menu items become visible after  the output has been assigned.    Assignment of the temperature    Diff target sensor in the energy source     DeltaT Difference On Assignment of the temperature  sensor in the energy consumer   Set the temperature difference as the    DeltaT Difference Off switch-on criterion     Tmin source Set the temperature difference for ...

  • Page 54: Season Switch

    Season Switch Overview / Operating mode / Menu / Expert / Settings / °Cbox / Season switch The "season switch" function switches when the system switches from heating mode to cooling mode, see "Menu" on page 40                 Output          Assign the output that is to be  Room switched by the function. The other    menu items become visible after  Room selection to start the function.  the output has been assigned.  As soon as one of the assigned    rooms switches from ''heating'' mode  Seizing Protection to ''cooling'' mode, the season switch    If seizing Protection is activated  becomes active and the assigned  (daily, weekly, off), the °Cbox  relay switches. switches the outputs on one after the  other at 12 o'clock for 5 seconds to  prevent the connected actuators from  seizing up if they are not used for a  longer period of time.

  • Page 55: Energy Request

    Energy request Overview / Operating mode / Menu / Expert / Settings / °Cbox / Energy request The energy request function switches the defined output when the rooms require energy, depending on the set delay.                   Output        Selection of the output on the    °CALEONbox that is switched when      a zone requires energy. By default,  Delay the output on terminal J is assigned  to the energy request. The other    Set the delay of the energy request  menu items become visible after  in minutes the output has been assigned.      Seizing Protection   If seizing Protection is activated  (daily, weekly, off), the outputs are  switched on one after the other at 12  o'clock for 5 seconds to prevent the  connected actuators from seizing up  after a longer period of ...

  • Page 56: Fan Coil

    Fan Coil Overview / Operating mode / Menu / Expert / Settings / °Cbox / Fan coil 1 The fan coil function controls fan coil heating and cooling via the 0-10 V / PWM outputs.                 Output       Assign the output that is to be    switched by the function. The other    menu items become visible after    Flow the output has been assigned.      Delay Assignment of the fan coil    flow sensor in "Heating" mode. Delays switching on the fan coil so    Room that it does not press against closed  valves.   Selection of the sensors on whose set-   Humidity tings and statuses the function should    be based.

  • Page 57: Zones

    Zones Overview / Operating mode / Menu / Expert / Settings / Zones                 Zones   Selection of the heating zone to be  set or managed. Overview / Operating mode / Menu / Expert / Settings / Zones / Zone B                     Room       Assignment of the rooms in which  Operating Mode the zone is located. Rooms first    Specify the operating mode of this  have to be created in the menu  zone. Heating, cooling or heating and  under: Expert > Rooms. cooling.   S/W Day  ...

  • Page 58: Example Of Zone Setting

    o'clock for 5 seconds to prevent the  connected actuators from seizing up  after a longer period of  inactivity.°Cbox Example of zone setting                 Step 1     Select the relevant zone.   Step 2   Select the room belonging to  the zone.                                 Step 3   Step 4  ...

  • Page 59: Wifi

    WiFi Overview / Operating mode / Menu / Expert / Settings / WiFi                           WiFi Status   Information about the WiFi status and  Activate WiFi the device address (which is required  Activate WiFi function to connect to the °CALEON App).     Select network Manage access Scan for available networks and  Allow up to 5 users to access the  select the network device via the °CALEON App by    entering their e-mail addresses. SSID   Manual entry of the WLAN name Further menu items          ...
  • Page 60             DNS/ DNS 2   Enter the DNS address         Access Point Connection of the °CALEONbox with  Settings for routing and the WPS  a WPS-capable router repeater   WiFi Sensor Settings for the LED display and the  transmission interval    ...

  • Page 61: Access Point

    Access Point Overview / Operating mode / Menu / Expert / Settings / WiFi/ Access point             Routing Mode   Automatic routing independently      selects between a direct connection of    WiFi devices to the °CALEON access    point and an indirect connection via  WPS Repeater the WiFi router. As not all routers  Add a WPS-enabled repeater to  support this function, the "No" setting  increase the range. is recommended in the   event of problems with WiFi  communication. In this case, all  communication takes place via the  WLAN router. If no router is available,  communication takes place via the  access point from the °CALEON.
  • Page 62 WiFi Sensor Overview / Operating mode / Menu / Expert / Settings / WiFi / WiFi sensor                 LED Mode   Settings for LED behaviour:       normal:       Transmission of sensor values  Transmission Interval successful => LED lights up green Setting the time between two  Transmission of the sensor value  transmissions in minutes failed   => LED flashes red   silent:  A transmission interval that is set too  In "silent" mode, the LED only flashes  short can lead to problems with the  red if the transmission of the sensor  WLAN connection on some routers. values has failed three times in  succession.

  • Page 63: Service Values

    Service Values Overview / Operating mode / Menu / Expert / Service Values                             Messages   Display of the fault log     WiFi Status   Display of the WiFi status CAN Bus Status   Display of the CAN bus status     System Status   Display of the system status Systemupdate Enables an update of all °CALEON  and °CALEONboxes networked with  each other in the private CAN bus  network.

  • Page 64: Operating Room Sensors And °C-Lite

    Operating Room Sensors and °C-Lite Pairing °C-Lite Smart / Room Sensor Smart with °CALEON Expert > Settings > Devices Add device Confirm inclusion Operate smart device   °C-Lite Operation   Standby screen Measuring unit and measured value display Setpoint adjustment IAQ ok (°C-Lite Clima)  The first touch of the touch area shows the temperature. Repeated  The room setpoint temperature can be reduced  Touching the touch areas activates "Display". touching switches to other measured values and first displays the unit and  or increased by touching the blue and red touch  then, after a short time, the measured value. areas.   After 20 seconds, the display switches back to  the standby screen. The set room setpoint is  valid until the next change via the °CALEON  timer or manually.

  • Page 65: C-Lite Room Assignment

    Room Sensor Room assignment There are two ways to assign a room to a Room Sensor: 1. using the device ID via the °CALEON menu 'Expert -> Settings -> Rooms -> Room X -> Temperature'. 2. as under 1. via the °CALEON menu in combination with the Touch-To-Assign function (T2A) on the Room Sensor.       Assign sensor Assignment  successful Select sensor type Expert > Settings >  Select or add room Temperature /  Rooms Touch the LED lights up blue  LED lights up green  Humidity  °CALEONbox on one  while the connection  if the assignment  of the three touch  is being established. was successful. When opening the  Assignment  areas to assign it to  sensor list, the successful the selected room.  °CALEONbox  automatically switches  to touch-to-assign  mode    ...

  • Page 66: Load Factory Settings

    Load Factory Settings To unpair a °C-Lite Smart/ Room Sensor Smart with a °CALEON Smart or to reset the °C-Lite Smart/Room Sensor Smart to factory settings:     1. briefly tap the top right of the touch 2. place your finger on the top right of the touch area for  3. then on the °CALEON Smart in the menu:    area twice with your finger. a long time. After 5 seconds, the LEDs flash red.  Expert > Settings > Devices > Sensor X > Remove to  Continue to hold until the LEDs go out.  exclude the °C-Lite Smart or Room Sensor Smart.

  • Page 67: Caleon App

    °CALEON App Connect the °CALEON App to the °CALEON Download the °CALEON App to your mobile device. Currently available on Google  Play (Android) and Apple App Store (iOS). Start the app and create an account. Click on the activation link in your e-mail inbox. Connect the °CALEONbox to the WLAN network:   Expert   Settings  WiFi   Select network Enter the selected e-mail address in the access list in °CALEONbox when logging  into the account: Expert   Settings   WiFi   "Manage access" Log in to the app with your e-mail address and password. Enter the device address in the °CALEON App. You can find the device address in  the device under: Expert   Settings   WiFi   WiFi status...

  • Page 68: Assistance

    Has the electrical connection been implemented as described in  they are connected. the operating instructions?   Is the bus connection properly installed? see "Bus Network  Structures / Bus Topologies" on page 18   A specific sensor is not    Check wiring, check correct connection. Measure the voltage at  found, fluctuating sensor  the sensor (supply voltage 5 V DC), install 1-wire repeater /  values extender if necessary, perform system update. No sensor is found   Check wiring, disconnect 1-Wire sensors, start with the last  sensor in the series. Pay attention to when a sensor is  displayed. Measure the voltage at the last sensor (supply  voltage 5 V DC), install 1-wire repeater / extender if necessary,  perform system update. Two WiFi devices cannot be    Is the routing mode activated? Settings > WiFi > Access point ->  connected Activate / deactivate routing mode WiFi or Internet problems   Check fulfilment of the system requirements (see "System  Requirements" on page 15)   Restart the router and check whether there is a stable Internet  connection   Check the distance between the router and the devices to be  connected. Check whether metallic or aquatic systems are in  the way   Is your problem still there? Please contact: support@sorel.de.  ...

  • Page 69: Error Codes °C-Lite / Room Sensor

    °CALEONbox LED Status States LED A Lights up, if mains voltage is present and relay A is switched. LED B - K Light up when relays B - K are switched. LED L Lights up, if the private CAN bus is active. Flashes at 1 Hz (60 x / minute) if there is an error in the private CAN bus. LED N Lights up if the building CAN bus and the 1-wire bus are active. Flashes at 1 Hz (60 x / minute) if there is an error in the building CAN bus. Flashes at 3 Hz (180 x / minute) if there is an error in the 1-Wire connection. EXCEPTION: If the building CAN bus  remains unused, a flashing (1 Hz (60 x / minute)) of LED M is normal and does NOT mean that there is an error. LED N Lights up, if outputs V1, V2 or V3 are active.         Error codes °C-Lite / Room Sensor The error code is displayed if all 3 touch zones are touched for 3 seconds. If there is no error, OK is displayed. You can use the two top touch zones on the right and left to  switch to the next or previous error code. Code Description Troubleshooting 1-Wire defective (5 minutes no enquiry)   HTS / BME defective (no data, no logical values, init failed)   CAN error   OpenTherm error   Modbus error   WiFi wrong password / access denied by router (blacklist)   SSID not found   TCP connection could not be established  ...

  • Page 70: Tips

       1.  Zone-by-zone switch-off (when dew point is reached for 5 minutes) In the Setup Wizard Assign a humidity sensor when creating a room: Expert > Settings > Rooms When configuring the zone, set the dew point monitoring to "On": Expert > Settings > Zones > Dew point monitoring Following the Setup Wizard Install a flow sensor in the heating circuit: Expert > Settings > °Cbox > Heating circuit > Flow  2.  Adjustment of the flow temperature in combination with a HC mixer Heating circuit settings: Expert > Settings > °Cbox > Heating circuit Activate dew point monitoring for the heating circuit "Min VL cooling" menu: Start  value for the target VL temperature in cooling, value is intelligently adjusted   Activate HC mixer to flexibly adjust the target flow: Expert > Settings > °Cbox > HC Mixer Modulation Period Menu > Expert > Settings > Functions > Zones > Zone B > Modulation period   see "Zones" on page 57 Provides the option of reducing the overshoot of the room temperature by heating from the set  temperature until the set temperature + hysteresis is reached, but only for a percentage of the set  interval. The total length of the period is set in minutes. Additional Functions  1.  Menu > Expert > Settings > °Cbox  2.  Overview of all available Additional functions (all °CALEONbox functions are  displayed on the °CALEON that configures the °CALEONbox. Only local  functions of the °CALEON are displayed on all other °CALEON).  3.  Setting options for the selected see "Functions °Cbox" on page 47 function.  4.  Select function and free switching output to activate function.   * °CALEONbox Clima...
  • Page 71 Final declaration Although this manual has been prepared with the greatest possible care, errors or incomplete information cannot be ruled out. Any  errors or omissions within this document are unintentional and may be subject to revision at any time by SOREL. The system  instructions provide additional, non-binding assistance for the installation and operation of multi-part °CALEONbox systems. The  operating manuals of the individual components used are authoritative.       Date and time of installation:       Name of the installation company:           Space for notes:                                        Your specialised dealer:  ...
