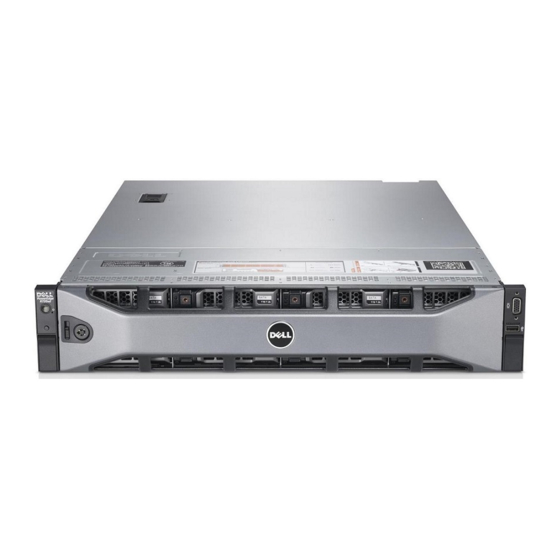

Dell™ PowerEdge™
R815 Systems

Getting Started

With Your System
Guide de mise en route
Primeiros passos com o sistema
Procedimientos iniciales con el sistema

Advertisement

Table of Contents
loading

Related Manuals for Dell PowerEdge R815

Summary of Contents for Dell PowerEdge R815

  • Page 1: Getting Started

    Dell™ PowerEdge™ R815 Systems Getting Started With Your System Guide de mise en route Primeiros passos com o sistema Procedimientos iniciales con el sistema...

  • Page 3: Dell™ Poweredge

    Dell™ PowerEdge™ R815 Systems Getting Started With Your System Regulatory Model E05S series...

  • Page 4: Notes, Cautions, And Warnings

    Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc. is strictly forbidden. Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.; AMD, AMD Opteron, and combinations thereof are trademarks of Advanced Micro Devices, Inc.;...

  • Page 5: Installation And Configuration

    Installation and Configuration WARNING: Before performing the following procedure, review the safety instructions that came with the system. Unpacking the System Unpack your system and identify each item. Assemble the rails and install the system in the rack following the safety instructions and the rack installation instructions provided with your system.
  • Page 6 Optional – Connecting the Keyboard, Mouse, and Monitor Connect the keyboard, mouse, and monitor (optional). The connectors on the back of your system have icons indicating which cable to plug into each connector. Be sure to tighten the screws (if any) on the monitor’s cable connector.
  • Page 7 Securing the Power Cable(s) Bend the system power cable into a loop as shown in the illustration and secure the cable to the bracket using the provided strap. Plug the other end of the power cable into a grounded electrical outlet or a separate power source such as an uninterrupted power supply (UPS) or a power distribution unit (PDU).

  • Page 8: Complete The Operating System Setup

    ® • Microsoft Windows Server (x64) editions • Microsoft Windows Server 2008 Standard and Enterprise (x86) editions • Microsoft Windows Server 2008 Standard and Enterprise (x86) editions with SP2 • Microsoft Windows Server 2008 Standard, Enterprise, and Datacenter (x64) editions with SP2 Getting Started With Your System ®...
  • Page 9 • Microsoft Windows HPC Server 2008 (x64) • Microsoft Windows HPC Server 2008 (x64) with SP2 • Microsoft Windows HPC Server 2008 R2 (x64) with SP2 • Microsoft Windows Server 2003 R2 Standard and Enterprise (x86) editions • Microsoft Windows Server 2003 R2 Standard, Enterprise, and Datacentre (x64) editions •...

  • Page 10: Other Information You May Need

    Obtaining Technical Assistance If you do not understand a procedure in this guide or if the system does not perform as expected, see your Hardware Owner’s Manual. Dell™ offers comprehensive hardware training and certification. See www.dell.com/training for more information. This service may not be offered in all locations.

  • Page 11: Technical Specifications

    Technical Specifications Processor Processor type Expansion Bus Bus type Expansion slots Memory Architecture Memory module sockets Memory module capacities Minimum RAM Maximum RAM Up to four AMD Opteron™ 6000 Series processors PCI Express Generation 2 Riser 1 Slot 1: x8 link with x16 physical connector, 9.5-inch length, standard height Slot 2: x4 link with x8 physical connector, low-profile with a standard height bracket...
  • Page 12 Drives Hard drives Diskette drive Optical drive Flash drive Connectors Back (management NIC) Serial Video vFlash Front Video Internal Getting Started With Your System Up to six 2.5-inch, internal hot-swappable SAS, SATA, or SSD drives Optional external USB 1.44 MB One optional slimline SATA DVD-ROM or DVD+RW drive NOTE:...
  • Page 13 Video Video type Video memory Power AC power supply Wattage Voltage Heat dissipation Maximum inrush current Batteries System battery Physical Height Width Depth Weight (maximum configuration) Weight (empty) Integrated Matrox G200 with iDRAC6 8 MB (shared with iDRAC application memory) 1100 W 100-240 VAC, 50/60 Hz, auto-ranging 4012 BTU/Hr...
  • Page 14 Environmental NOTE: For additional information about environmental measurements for specific system configurations, see www.dell.com/environmental_datasheets. Temperature Operating Storage Relative humidity Operating Storage Maximum vibration Operating Storage Maximum shock Operating Storage Altitude Operating Storage Airborne Contaminant Level Class Getting Started With Your System 10°...

  • Page 15: Guide De Mise En Route

    Systèmes Dell™ PowerEdge™ R815 Guide de mise en route Modèle réglementaire série E05S...

  • Page 16: Remarques, Précautions Et Avertissements

    D'autres marques commerciales et noms de marque peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc. dénie tout intérêt propriétaire vis-à-vis des marques commerciales et des noms de marques autres que les siens.

  • Page 17: Installation Et Configuration

    Installation et configuration AVERTISSEMENT : avant de suivre la procédure suivante, lisez les consignes de sécurité fournies avec le système. Déballage du système Sortez le système de son emballage et identifiez chaque élément. Assemblez les rails et installez le système dans le rack en suivant les consignes de sécurité...
  • Page 18 Facultatif – Connexion du clavier, de la souris et du moniteur Connectez le clavier, la souris et le moniteur (si nécessaire). Aidez-vous des icônes des connecteurs situés à l'arrière du système pour savoir où insérer chaque câble. N'oubliez pas de serrer les vis situées sur le connecteur du câble du moniteur, s'il en est équipé.
  • Page 19 Fixation du ou des câbles d'alimentation Faites une boucle comme indiqué dans l'illustration, puis fixez-le à l'aide de la sangle fournie. Branchez ensuite l'autre extrémité du câble d'alimentation sur une prise secteur mise à la terre ou sur une source d'alimentation autonome (onduleur ou unité...

  • Page 20: Finalisation De L'installation Du Système D'exploitation

    ® • Microsoft Windows Server et Datacenter (x64) • Microsoft Windows Server 2008, Éditions Standard et Enterprise (x86) • Microsoft Windows Server 2008, Éditions Standard et Enterprise (x86) avec SP2 • Microsoft Windows Server 2008, Éditions Standard, Enterprise et DataCenter (x64) avec SP2 Guide de mise en route ®...
  • Page 21 ® • Citrix XenServer™ 6.0 (selon disponibilité) REMARQUE : pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, rendez-vous sur le site support dell.com. 4.0 Mise à jour 1 Guide de mise en route...

  • Page 22: Autres Informations Utiles

    Si vous ne comprenez pas une procédure décrite dans ce guide ou si le système ne réagit pas comme prévu, reportez-vous au document Hardware Owner's Manual (Manuel du propriétaire). Dell™ offre une formation exhaustive et une certifi- cation sur le matériel. Pour plus d'informations, voir www.dell.com/training.

  • Page 23: Caractéristiques Techniques

    Caractéristiques techniques Processeur Type de processeur Bus d'extension Type de bus Logements d'extension Mémoire Architecture Connecteurs de barrettes de mémoire Capacité des barrettes de mémoire RAM minimale RAM maximale Jusqu'à quatre processeurs AMD Opteron™ série 6000 PCI Express 2ème génération Carte de montage 1 Logement 1 : liaison x8 avec connecteur physique en x16, longueur de 9,5 pouces, hauteur standard...
  • Page 24 Lecteurs Disques durs Lecteur de disquette Lecteur optique Lecteur Flash Connecteurs Arrière Carte réseau Carte réseau (carte de gestion) Série Vidéo vFlash Guide de mise en route Jusqu'à six disques durs SSD, SATA ou SAS internes de 2,5 pouces, enfichables à chaud Un lecteur de disquette de 1,44 Mo USB externe (en option) Un lecteur de DVD-ROM ou DVD+RW SATA...
  • Page 25 Connecteurs (suite) Avant Vidéo Interne Vidéo Type de vidéo Mémoire vidéo Alimentation Bloc d'alimentation en CA Puissance Tension Dissipation thermique Courant d'appel maximal Piles Pile du système Caractéristiques physiques Hauteur Largeur Profondeur Poids (configuration maximale) 26,1 kg (57,54 livres) Poids (à vide) Un connecteur VGA à...
  • Page 26 Environnement de fonctionnement REMARQUE : pour plus d'informations concernant les mesures environnementales liées à différentes configurations spécifiques, voir www.dell.com/environmental_datasheets. Température En fonctionnement Stockage Humidité relative En fonctionnement Stockage Tolérance maximale aux vibrations En fonctionnement Stockage Choc maximal En fonctionnement Stockage...
  • Page 27 Sistemas Dell™ PowerEdge™ R815 Primeiros passos com o sistema Modelo de Regulamentação Série E05S...

  • Page 28: Notas, Avisos E Advertências

    Outras marcas e nomes comerciais podem ser usados neste documento como referência às entidades que reivindicam essas marcas e nomes ou a seus produtos. A Dell Inc. renuncia ao direito de qualquer participação em nomes e marcas comerciais que não sejam de sua propriedade.

  • Page 29: Instalação E Configuração

    Instalação e configuração ADVERTÊNCIA: Antes de executar este procedimento, siga as instruções de segurança fornecidas com o sistema. Como remover o sistema da embalagem Remova o sistema da embalagem e identifique cada item. Monte os trilhos e instale o sistema no rack seguindo as instruções de segurança e as instruções de instalação fornecidas com o sistema.
  • Page 30 Opcional – Como conectar teclado, mouse e monitor Conecte o teclado, o mouse e o monitor (opcional). Os conectores na parte traseira do sistema têm ícones que indicam quais cabos devem ser ligados a cada conector. Certifique-se de apertar os parafusos (se houver algum) no conector do cabo do monitor.
  • Page 31 Como prender o(s) cabo(s) de alimentação Dobre o cabo de alimentação do sistema em forma de laço conforme a ilustração e prenda-o com a tira fornecida. Conecte a outra extremidade do cabo de alimentação a uma tomada elétrica aterrada ou a uma fonte de energia separada como, por exemplo, uma UPS (Uninterruptible Power Supply [Fonte de Alimentação Ininterrupta]) ou uma PDU (Power Distribution Unit [Unidade de Distribuição de Energia]).
  • Page 32 ® • Microsoft Windows Server e Datacenter (x64) • Microsoft Windows Server 2008, edições Standard e Enterprise (x86) • Microsoft Windows Server 2008, edições Standard e Enterprise (x86) com SP2 • Microsoft Windows Server 2008, edições Standard, Enterprise e Datacenter com SP2 (x64) Primeiros passos com o sistema ®...
  • Page 33 Solaris 10 U7/U8 (x86_64) ® ® • VMware vSphere ® • Citrix XenServer™ 6.0 (quando disponível) NOTA: Para obter as informações mais recentes sobre os sistemas operacionais compatíveis, consulte o site support.dell.com (em inglês). 4.0 Atualização 1 Primeiros passos com o sistema...

  • Page 34: Outras Informações Úteis

    Se não compreender algum procedimento descrito neste guia ou se o sistema não apresentar o desempenho esperado, consulte o Manual do proprietário de hardware. A Dell™ oferece treinamento abrangente e certificação de hardware. Consulte o site www.dell.com/training (em inglês) para obter mais informações.

  • Page 35: Especificações Técnicas

    Especificações técnicas Processador Tipo de processador Barramento de expansão Tipo de barramento Slots de expansão Memória Arquitetura Soquetes dos módulos de memória Capacidades dos módulos de memória Mínimo de RAM Máximo de RAM Até quatro processadores AMD Opteron™ Série 6000 PCI Express Geração 2 Riser 1 Slot 1: link x8 com conector físico x16,...
  • Page 36 Unidades Discos rígidos Unidade de disquete Unidade óptica Unidade flash Conectores Traseiros Placa de rede (NIC de gerenciamento) Serial Vídeo vFlash Frontais Vídeo Primeiros passos com o sistema Até seis discos rígidos SAS, SATA ou SSD internos de 2,5 pol que efetuam troca quente Unidade USB externa de 1,44 MB opcional Uma unidade slimline SATA DVD-ROM ou DVD+RW opcional...
  • Page 37 Conectores (continuação) Internos Vídeo Tipo de vídeo Memória de vídeo Alimentação Fonte de alimentação CA Potência Tensão Dissipação de calor Corrente de entrada máxima Baterias Bateria do sistema Características físicas Altura Largura Profundidade Peso (com a configuração máxima) Peso (vazio) Dois conectores de 4 pinos, compatíveis com USB 2.0 Dois módulos SD internos opcionais...
  • Page 38 Ambientais NOTA: Para obter informações adicionais sobre as medições ambientais para configurações de sistema específicas, visite o site www.dell.com/environmental_datasheets (em inglês). Temperatura Operacional Armazenamento Umidade relativa Operacional Armazenamento Vibração máxima Operacional Armazenamento Choque máximo Operacional Armazenamento Altitude Operacional Armazenamento Nível de poluentes transportados pelo ar...

  • Page 39: Procedimientos Iniciales

    Sistemas Dell™ PowerEdge™ R815 Procedimientos iniciales con el sistema Modelo reglamentario serie E05S...

  • Page 40: Notas, Precauciones Y Avisos

    Otras marcas y otros nombres comerciales pueden utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.

  • Page 41: Instalación Y Configuración

    Instalación y configuración AVISO: Antes de realizar el procedimiento siguiente, revise las instrucciones de seguridad incluidas con el sistema. Desembalaje del sistema Desembale el sistema e identifique cada elemento. Monte los rieles e instale el sistema en el rack siguiendo las instrucciones de seguridad y de instalación del rack incluidas con el sistema.
  • Page 42 Conexión del teclado, el ratón y el monitor (opcional) Conecte el teclado, el ratón y el monitor (opcional). Los conectores de la parte posterior del sistema incluyen iconos que indican qué cable debe enchufarse en cada conector. Asegúrese de apretar los tornillos (si los hay) del conector del cable del monitor.
  • Page 43 Fijación de los cables de alimentación Doble el cable de alimentación del sistema en forma de bucle, como se muestra en la ilustración, y fíjelo al soporte con la correa proporcionada. Conecte el otro extremo del cable de alimentación a una toma eléctrica con conexión a tierra o a otra fuente de energía, como por ejemplo un sistema de alimentación ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).

  • Page 44: Instalación Del Embellecedor Opcional

    ® • Microsoft Windows Server (x64) Edition • Microsoft Windows Server 2008 Standard y Enterprise (x86) Edition • Microsoft Windows Server 2008 Standard y Enterprise (x86) Edition con SP2 • Microsoft Windows Server 2008 Standard, Enterprise y Datacenter (x64) Edition con SP2 Procedimientos iniciales con el sistema ®...
  • Page 45 Microsoft Windows HPC Server 2008 (x64) con SP2 • Microsoft Windows HPC Server 2008 R2 (x64) con SP2 • Microsoft Windows Server 2003 R2 Standard y Enterprise (x86) Edition • Microsoft Windows Server 2003 R2 Standard, Enterprise y Datacenter (x64) Edition •...

  • Page 46: Otra Información Útil

    Si no comprende alguno de los procedimientos descritos en esta guía o si el sistema no funciona del modo esperado, consulte el Manual del propietario del hardware. Dell™ cuenta con una amplia oferta de formación y certificación de hardware. Para obtener más información, vaya a www.dell.com/training.

  • Page 47: Información De La Nom (Sólo Para México)

    Información de la NOM (sólo para México) La información que se proporciona a continuación aparece en el dispositivo descrito en este documento, en cumplimiento de los requisitos de la Norma Oficial Mexicana (NOM): Importador: Número de modelo: Voltaje de alimentación: Frecuencia: Consumo eléctrico: Especificaciones técnicas...
  • Page 48 Memoria Arquitectura Zócalos de módulo de memoria Capacidades del módulo de memoria RAM mínima RAM máxima Unidades Unidades de disco duro Unidad de disquete Unidad óptica Unidad flash Conectores Posteriores (NIC de administración) Serie Vídeo vFlash Procedimientos iniciales con el sistema Módulos DIMM DDR3 ECC registrados y no registrados a 1 333 MHz 32 de 240 patas...
  • Page 49 Conectores (continuación) Frontales Vídeo Internos Vídeo Tipo de vídeo Memoria de vídeo Alimentación Fuente de alimentación de CA Potencia Voltaje Disipación de calor Corriente de conexión máxima Baterías Batería del sistema Características físicas Altura Anchura Profundidad Peso (configuración máxima) Peso (vacío) VGA de 15 patas Dos de 4 patas compatibles con USB 2.0 Uno de 4 patas compatible con USB 2.0...
  • Page 50 Especificaciones ambientales NOTA: Para obtener información adicional sobre medidas ambientales relativas a configuraciones del sistema específicas, vaya a www.dell.com/environmental_datasheets. Temperatura En funcionamiento En almacenamiento Humedad relativa En funcionamiento En almacenamiento Vibración máxima En funcionamiento En almacenamiento Impacto máximo En funcionamiento...
