LIBRERIA - LLOYD - BOOKCASE

Advertisement

loading
Need help?

Need help?

Do you have a question about the LLOYD and is the answer not in the manual?

Questions and answers

Related Manuals for baxter LLOYD

Summary of Contents for baxter LLOYD

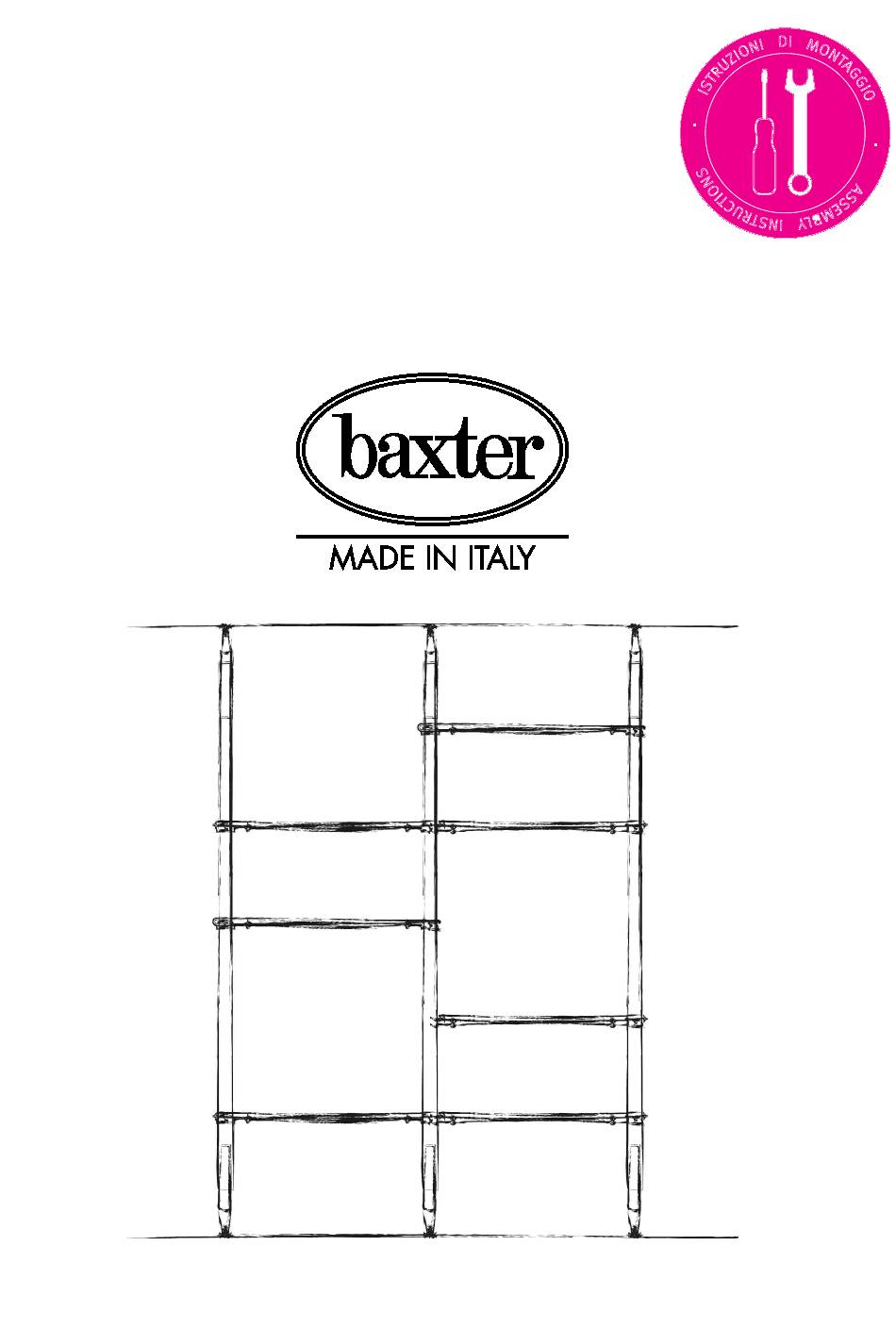

  • Page 1 LIBRERIA - LLOYD - BOOKCASE...
  • Page 2 LLOYD Baxter P. Montante terminale / Terminal upright Montante centrale / Central upright Fori su un lato solo / Holes on one slide only Fori su entrambi i lati / Holes on both side Montanti a soffitto / Ceiling upright :...
  • Page 3 LLOYD Baxter P. Montante terminale / Terminal upright Montante centrale / Central upright Fori su un lato solo / Holes on one slide only Fori su entrambi i lati / Holes on both side Montanti a parete / Wall upright :...
  • Page 4 MONTANTI / UPRIGHTS Montante a soffitto / Ceiling upright Perno in ottone a soffitto Brass ceiling pin Montante a soffitto Ceiling upright Perno in ottone a pavimento Brass floor pin Vite testa cilindrica M4x16mm M4x16mm cylindrical head screw istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 5 MONTANTI / UPRIGHTS Montante a parete / Wall upright Perno in ottone a soffitto Brass ceiling pin Montante a parete Wall upright Perno in ottone a pavimento Brass floor pin istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 6 MENSOLE / SHELVES Mensola singola / Single shelf Mensola Shelf Supporto mensola "B" Shelf support "B" Supporto mensola "A" Shelf support "A" Supporto mensola "C" Shelf support "C" istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 7 MENSOLE / SHELVES Mensola sinistra / Left shelf Mensola Shelf Supporto mensola "B" Shelf support "B" Supporto mensola "A" Shelf support "A" istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 8 MENSOLE / SHELVES Mensola destra / Right shelf Mensola Shelf Supporto mensola "A" Shelf support "A" Supporto mensola "C" Shelf support "C" istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 9 MENSOLE / SHELVES Mensola centrale / Central shelf Mensola Shelf Supporto mensola "A" Shelf support "A" istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 10 Tutte le versioni / All versions Avvitare le viti presenti sulla lunghezza del montante, serviranno come riscontro per i supporti mensola. ( Figura 1 - Fase 1 ) Screw the soscked head screws on the lenght of upright, will serv to keep shelf support. ( Picture 1 - Step 1 ) Montanti a soffitto / Ceiling uprights Svitare le viti presenti sul perno in metallo.
  • Page 11 Posizionare i montanti con l'interasse indicato. ( Figura 9 - Fase 9 ) Put all the uprights at the same distance. ( Picture 9 - Step 9 ) Iniziare a posizionare le mensole partendo dal basso. ( Figura 10 - Fase 10 ) Place the shelves strating from the bottom.
  • Page 12 Figura 1 - Picture 1 Fase 1 - Step 1 Vista assonometrica / Isometric view Per tutte le versioni. All versions. Avvitare le viti presenti sulla lunghezza del montante, serviranno come riscontro per i supporti mensola. Screw the socked head screws on the lenght of upright, will serv to keep shelf support.
  • Page 13 Figura 2 - Picture 2 Fase 2 - Step 2 Vista assonometrica / Isometric view Svitare le viti presenti sul perno in metallo. Inserire il perno nel montante, regolarlo e avvitare le viti. Remove the round head screws (already fixed). Insert the brass pin into the upright, regulate and screw the round head screws.
  • Page 14 Figura 3 - Picture 3 Fase 3 - Step 3 Vista assonometrica / Isometric view Svitare le viti presenti sul perno in metallo. Inserire il perno nel montante, regolarlo e avvitare le viti. Remove the round head screws (already fixed). Insert the brass pin into the upright, regulate and screw the round head screws.
  • Page 15 Figura 4 - Picture 4 Fase 4 - Step 4 Vista assonometrica / Isometric view Con una brugola ruotare la parte superiore del perno per mettere in tensione il montante. Rotate, with an allen key, the adjustable pin in order to make the upright stable. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 16 Figura 5 - Picture 5 Fase 5 - Step 5 Vista assonometrica / Isometric view Fissare il montante a soffitto con viti e fischer. Fix the upright to the ceiling with screws and plugs. Fischer Wall plug Vite 4x45mm mordente 4x45 wood screw istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 17 Figura 6 - Picture 6 Fase 6 - Step 6 Vista assonometrica / Isometric view Svitare le viti presenti sul perno in metallo. Inserire il perno nel montante, regolarlo e avvitare le viti. Remove the round head screws (already fixed). Insert the brass pin into the upright, regulate and screw the round head screws.
  • Page 18 Figura 7 - Picture 7 Fase 7 - Step 7 Vista assonometrica / Isometric view Fissare il montante alla parete con viti e fischer. Fix the upright to the wall with screws and plugs. Fischer Wall plug Vite 4x45mm mordente 4x45 wood screw istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 19 Figura 8 - Picture 8 Fase 8 - Step 8 Vista assonometrica / Isometric view Per installazioni superiori ai 359cm fissare la libreria anche a pavimento. If the ceiling height is more than 359cm the bookcase must be fixed to the floor. Vite 4x45mm mordente 4x45 wood screw...
  • Page 20 COMPOSIZIONE COMPOSITION istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 21 Figura 9 - Picture 9 Fase 9 - Step 9 Vista assonometrica / Isometric view Posizionare i montanti con l'interasse indicato. Put all the uprights at the same distance. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 22 Figura 10 - Picture 10 Fase 10 - Step 10 Vista assonometrica / Isometric view Iniziare a posizionare le mensole partendo dal basso. Place the shelves strating from the bottom. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 23 Figura 11 - Picture 11 Fase 11 - Step 11 Vista assonometrica / Isometric view Inserire il supporto mensola "A". Place the shelf "A" support. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 24 Figura 12 - Picture 12 Fase 12 - Step 12 Vista assonometrica / Isometric view Appoggiare il supporto mensola "A" sulle viti presenti sul montante . Lay down the shelf "A" support on the cylindrical screws (already fixed on the upright).
  • Page 25 Figura 13 - Picture 13 Fase 13 - Step 13 Vista assonometrica / Isometric view Avvitare supporto "B" con le viti testa cilindrica M4x16mm. Screw the "B" support with the M4x16mm Cylindrical head screws. Supporto mensola "B" "B" shelf support Viti M4x16mm testa cilindrica M4x16mm...
  • Page 26 Figura 14 - Picture 14 Fase 14 - Step 14 Vista assonometrica / Isometric view Avvitare il supporto "A" della mensola centrale. Screw the central shelf "A" support. Viti M4x16mm testa cilindrica M4x16mm cylindrical head screw istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 27 Figura 15 - Picture 15 Fase 15 - Step 15 Vista assonometrica / Isometric view Completare la prima fila avvitando il supporto "C". Complete the first row screwing the "C" support.. Supporto "C" "C" shelf support Viti M4x16mm testa cilindrica M4x16mm cylindrical head screw...
  • Page 28 Figura 16 - Picture 16 Fase 16 - Step 16 Vista assonometrica / Isometric view Posizionare la prima mensola allineando il supporto con i fori presenti sul lato inferiore. Place the first shelf. Align the support with the holes provided on the shelves. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 29 Figura 17 - Picture 17 Fase 17 - Step 17 Vista assonometrica / Isometric view Completare la prima fila di mensole. Complete the first row. istruzioni di montaggio tavolo | table assembly instructions...
  • Page 30 Figura 18 - Picture 18 Fase 18 - Step 18 Vista assonometrica / Isometric view Avvitare i supporti seguendo gli stessi passaggi per i piani superiori. Screw the support followed the same steps for the upper shelves. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 31 Figura 19 - Picture 19 Fase 19 - Step 19 Vista assonometrica / Isometric view Posizionare la mensola seguendo gli stessi passaggi per i piani superiori.. Place the shelves followed the same steps for the upper shelves. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 32 Figura 20 - Picture 20 Fase 20 - Step 20 Vista assonometrica / Isometric view Avvitare i supporti seguendo gli stessi passaggi per i piani superiori. Screw the support followed the same steps for the upper shelves. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 33 Figura 21 - Picture 21 Fase 21 - Step 21 Vista assonometrica / Isometric view Posizionare la mensola seguendo gli stessi passaggi per i piani superiori.. Place the shelves followed the same steps for the upper shelves. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 34 Figura 22 - Picture 22 Fase 22 - Step 22 Vista assonometrica / Isometric view Avvitare i supporti seguendo gli stessi passaggi per i piani superiori. Screw the support followed the same steps for the upper shelves. istruzioni di montaggio libreria | bookcase assembly instructions...
  • Page 35 Figura 23 - Picture 23 Fase 23- Step 23 Vista frontale / Front view Posizionare la mensola seguendo gli stessi passaggi per i piani superiori.. Place the shelves followed the same steps for the upper shelves. Montaggio completato. Assembly completed istruzioni di montaggio tavolo | table assembly instructions...
  • Page 36 T. 031 35999 F. 031 35 99999 www.baxter.it Via Costone 8 - 22040 Lurago d'Erba (CO)
