STR-DE925/V919
SERVICE MANUAL
Ver 1.1 2003. 06
Dolby Laboratories Licensing Corporation.
"DOLBY" the double-D symbol a "AC-3" and "PRO LOGIC" are
trademarks of Dolby Laboratories Licensing Corporation.
AUDIO POWER SPECIFICATIONS
POWER OUTPUT AND TOTAL HARMONIC DISTORTION:
With 8 ohm loads, both channels driven, from 20 - 20,000 Hz; rated
110 watts per channel minimum RMS power, with no more than
0.09% total harmonic distortion from 250 milliwatts to rated output
(USA model only).
Amplifier section
POWER OUTPUT
Stereo mode
(8 ohms 20 Hz - 20 kHz, THD 0.09%)
110 W + 110 W
Surround mode (8 ohms at 1 kHz, THD 0.8%)
Front: 110 W/ch
Center
a)
: 110 W
a)
Rear
: 110 W/ch
a) Depending on the sound field settings and the source, there may be no
sound output.
Dynamic power output
165 W + 165 W, 8 ohms
230 W + 230 W, 4 ohms
Harmonic distortion at rated output
Less than 0.09% (with sound field, tone, and bass
booster bypassed)
Frequency response
PHONO: RIAA
equalization curve
±0.5 dB
CD, TAPE, MD/DAT, TAPE/MD, DVD/LD, TV/DBS,
VIDEO 1, 2, and VIDEO 3 :
10 Hz - 50 kHz +0.5/-2 dB (with sound field, tone,
and bass booster bypassed)
9-922-896-12
Sony Corporation
2003F16-1
Home Audio Company
© 2003.06
Published by Sony Engineering Corporation

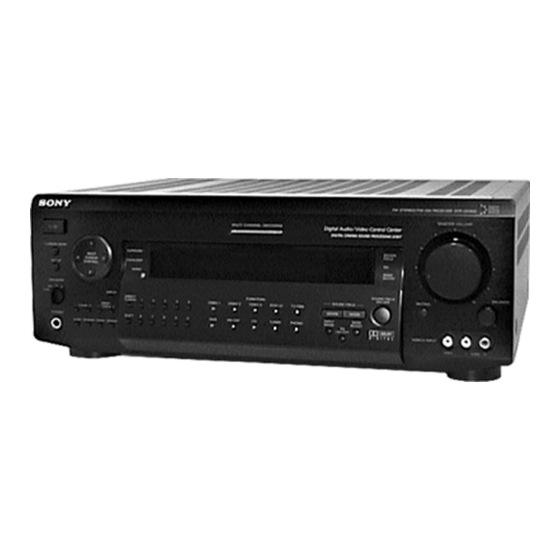

Photo : STR-DE925
SPECIFICATIONS
Inputs (Analog) PHONO:
CD, DVD/LD, TAPE, MD/DAT, TAPE/MD, TV/DBS,
VIDEO 1, 2, and VIDEO 3 :
b)78' IHF
c) Weighted network, input level
Inputs (Digital) DVD/LD (coaxial):
DVD/LD, TV/DBS, MD/DAT (Optical):
Outputs
TAPE, MD/DAT, TAPE/MD, (REC OUT); VIDEO 1, 2
(AUDIO OUT):
WOOFER:
PHONES:
FM STEREO FM-AM RECORDER
US Model
Canadian Model
PX Model
Chinese Model
Sensitivity: 2.5 mV
Impedance: 50 kilohms
b)
c)
S/N
: 75 dB (A, 2.5 mV
)
Sensitivity: 150 mV
Impedance: 50 kilohms
S/N
b)
: 82 dB (A, 150 mV
c)
)
Sensitivity: -
Impedance: 75 ohms
S/N: 100 dB (A, 20 kHz LPF)
Sensitivity: -
Impedance: -
S/N: 100 dB (A, 20 kHz LPF)
Voltage: 150 mV
Impedance: 10 kilohms
Voltage: 2 V
Impedance: 1 kilohms
Accepts low - and high-impedance headphones
— Continued on next page —
E Model
STR-DE925
STR-V919
