η
∆
tel.: +48 32 210 46 65, +48 32 449 15 00, fax: +48 32 210 80 04
ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego RCW-21 jest zgodny z dyrektywą 2014/53/UE.
Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.zamel.com
Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na
środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować w miejscach do tego przeznaczonych.
Elektrośmieci pochodzące z gospodarstwa domowego można oddać bezpłatnie i w dowolnej ilości do utworzonego
w tym celu punktu zbierania, a także do sklepu przy okazji dokonywania zakupu nowego sprzętu.

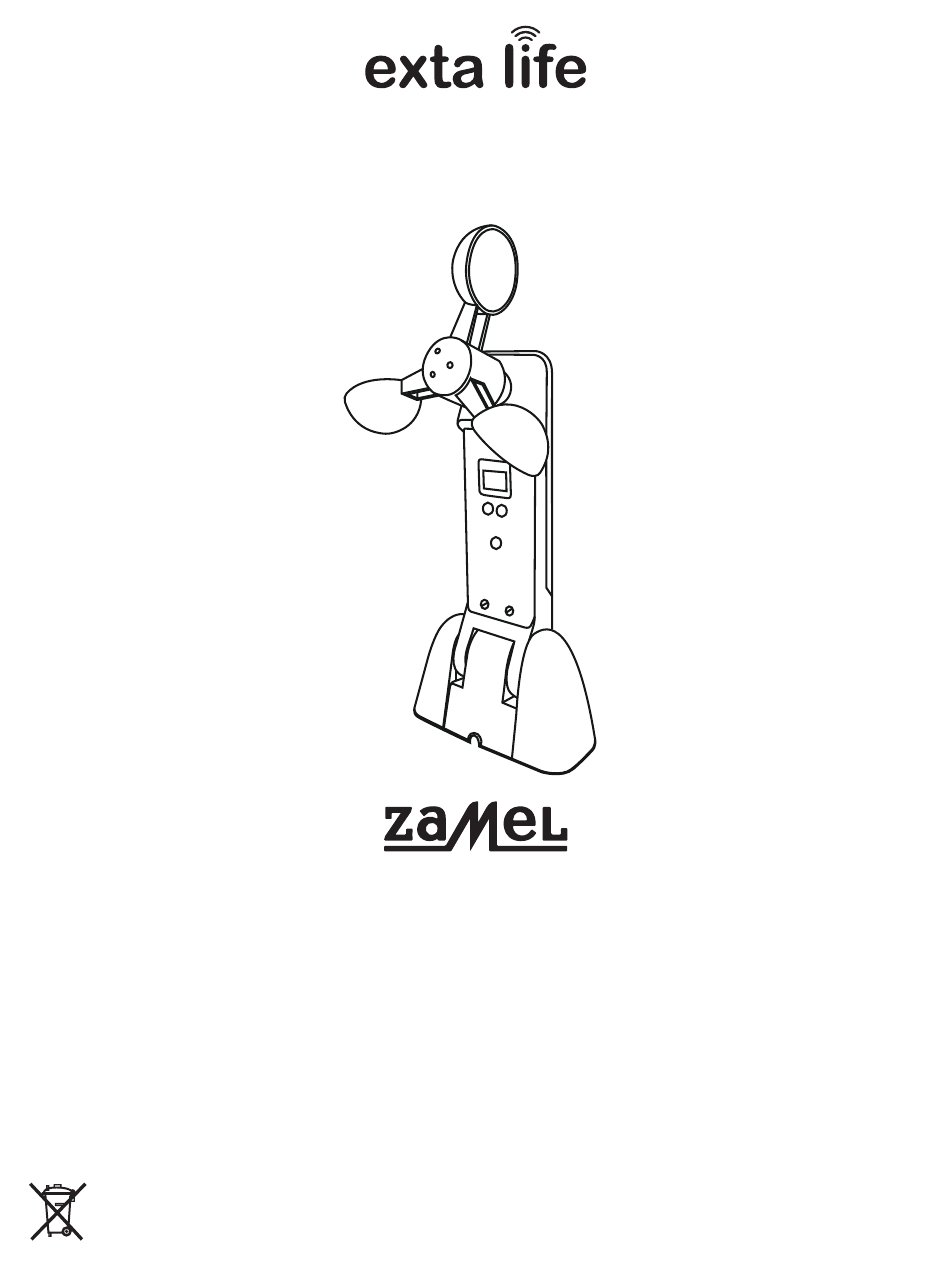

RADIOWY CZUJNIK WIATRU
Zamel Sp. z o.o., ul. Zielona 27, 43-200 Pszczyna
e-mail: marketing@zamel.pl
η
RCW-21
www.zamel.com
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Zamel extra life RCW-21
Summary of Contents for Zamel extra life RCW-21
- Page 1 ZAMEL Sp. z o.o. niniejszym oświadcza, że typ urządzenia radiowego RCW-21 jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.zamel.com Nie wyrzucać tego urządzenia do śmietnika razem z innymi odpadami! Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi, zużyte urządzenie należy składować...
-
Page 2: Dane Techniczne
DANE TECHNICZNE Zasilanie: 12 VDC Minimalna wydajność prądowa zasilacza: 100 mA ~17 mA (normalna praca) Pobór prądu: ~23 mA (tryb testowy) Transmisja: radiowa – 868,50 MHz Sposób transmisji: dwukierunkowa Kodowanie: tak – algorytm oparty o klucz 128 bit • sterownik żaluzji fasadowych SFP-22 Współpraca z: •... - Page 3 OPIS Czujnik RCW-21 umożliwia pomiar prędkości wiatru (zakres 0 – 99 km/h) oraz natężenia oświe- tlenia (zakres 0 – 99 000 lx). Dedykowany jest do bezpośredniej współpracy ze sterownikami SFP-22. Zabezpiecza żaluzje przed ich uszkodzeniem na wskutek zbyt silnego wiatru. Prze- kroczenie określonego progu prędkości wiatru wywołuje automatyczne zwinięcie żaluzji oraz zablokowanie funkcji sterowania na określony czas.
- Page 4 PAROWANIE CZUJNIKA RCW-21 Z KONTROLEREM EFC-01 Podczas procesu wyszukiwania i parowania do czujnika musi być podłączone napięcie zasilające. Czujnik musi znajdować się w zasięgu kontrolera. 1. Przejdź do ekranu Urządzenia > Czujniki. 2. Naciśnij przycisk ‘+’ aby wejść w wyszukiwanie czujników. 3.
- Page 5 Metoda_3. Poprzez aplikację EXTA LIFE Korzystając z tej metody sterownik SFP-22 oraz czujnik RCW-21 muszą być wcześniej sparowane z kontrolerem EFC-01: • SFP-22 – widziany w ekranie Odbiorniki. • RCW-21 – widziany w ekranie Czujniki. 1. Z poziomu menu kontekstowego dla kanału RCW-21 powiązanego z czujnikiem wiatru wybierz opcję...
- Page 6 Tab.1. Progi wiatru możliwe do ustawienia Poziom Prędkość wiatru [km/h] Brak raportowania o przekroczeniu Ikona w aplikacji sygnalizująca stan blokady SFP-22 po prze- kroczeniu progu wiatru zara- portowanego przez RCW-21 Ikona w aplikacji sygnalizująca brak komunikacji pomiędzy czujnikiem wiatru a sterowni- kiem SFP-22 Metoda_1.
- Page 7 USUWANIE BLOKADY SFP-22 PO ZADZIAŁANIU CZUJNIKA WIATRU (PO PRZEKROCZENIU PROGU PRĘDKOŚCI WIATRU) Jeżeli sterownik SFP-22 zostanie zablokowany w wyniku zadziałaniu czujnika wiatru to możliwe jest jego wcześniejsze odblokowanie w następujący sposób: • 6-krotne naciśnięcie przycisku ‘dół’ na pilocie wpisanym do SFP-22, •...
- Page 8 POMIAR NATĘŻENIA OŚWIETLENIA Czujnik RCW-21 umożliwia pomiar natężenia oświetlenia w zakresie 0 – 99.000 lx. Aktualnie zmierzona wartość natężenia oświetlenia Wynik pomiaru jest aktualizowany w aplikacji: • za każdym razem po odświeżeniu listy czujników, • po wykryciu zdarzenia związanego z przekroczeniem progu histerezy, automatycznie co określony czas (czas obligatoryjny) jeżeli nie ma przekroczenia progu histe- •...
-
Page 9: Aktualizacja Oprogramowania
• Czas przekroczenia – określa jak długo musi być przekroczona prędkość wiatru (o wartość histerezy) aby czujnik to zaraportował. Jest ustawiany w zakresie od 10 s do 5 min. z krokiem 1 s. Pozwala to wyeliminować reakcję czujnika na krótkie porywy wiatru. Parametry konfiguracyjne (pod kątem działania logiki) dla czujnika światła: Histereza –... - Page 10 FUNKCJONALNOŚĆ PRZYCISKÓW (SKRÓT) Przycisk Funkcja Wyświetlacz Uwagi Wyświetlenie przez około 3s Progi nastaw • Lewa cyfra. progu wiatru • Wyświetlana na lewym wyświetlaczu kropka nie jest separatorem Odczyt Prędkość wiatru dziesiętnym a jedynie wskazuje, że to 4 x S1 aktualnej w km/h co jest wyświetlane dotyczy wiatru.
- Page 11 Hereby, ZAMEL Sp. z o. o. declares that the radio equipment type RCW-21 is in compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.zamel.com Do not dispose of this device with other waste! In order to avoid harmful effects on the environment and human health, the used device should be stored in designated areas.
-
Page 12: Technical Data
TECHNICAL DATA Power supply: 12 V DC Minimum current capacity of the power 100 mA adapter: Power consumption: ~17 mA (normal operation) ~23 mA (test mode) Transmission radio 868.50 MHz Transmission method: bidirectional Coding: yes - 128 bit key based algorithm •... -
Page 13: Installation
DESCRIPTION The RCW-21 sensor can measure wind speed (range 0 - 99 km/h) and illumination (range 0 - 99,000 lx). It is dedicated for direct support of the SFP-22 controllers. It protects the blinds from damage caused by excessive wind. Exceeding a certain wind threshold causes the blinds to roll automatically and blocks the control function for a specific period of time. - Page 14 PAIRING THE RCW-21 SENSOR WITH THE EFC-01 CONTROLLER During the search and pairing process, the sensor must be supplied with power. The sensor must be present within the range of the controller. 1. Go to the Devices > Sensors screen. 2.
- Page 15 Method_3. From the EXTA LIFE application Using this method, the SFP-22 controller and the RCW-21 sensor must first be paired with the EFC-01 controller: • SFP-22 - visible on the Receivers screen. • RCW-21 - visible on the Sensors screen. 1.
- Page 16 Tab.1. Possible wind threshold values Level Wind speed [km/h] No excess reports An icon in the application indicating the blocked status of the SFP-22 when the wind threshold value is reported by the RCW-21 as exceeded An icon in the application indicating lack of communication between the wind sensor and the SFP-22...
- Page 17 REMOVING THE SFP-22 BLOCK WHEN THE WIND SENSOR IS ACTIVATED (WHEN THE WIND SPEED THRESHOLD IS EXCEEDED) If the SFP-22 controller is blocked as a result of an activated wind sensor, it can be unlocked earlier as follows: • press the “down” button on the remote control entered in the SFP-22 6 times, •...
- Page 18 ILLUMINATION MEASUREMENT The RCW-21 sensor is capable of illumination measurements in the 0 - 99,000 lx range. Currently measured illumination value The measurement result is updated in the app: • each time the list of sensors is refreshed, • upon detection of a hysteresis threshold event, •...
-
Page 19: Software Update
• Time exceeded - specifies how long the wind speed must be exceeded (by the hysteresis value) for the sensor to report it. It is adjustable in a 10 s and 5 min range with an increment of 1 s. This eliminates the response of the sensor to short gusts of wind. - Page 20 BUTTON FUNCTIONALITY (SHORTCUT) Button Function Display Notes Displays the wind threshold Setting thresholds • Left digit. for approx. 3s • The dot displayed on the left-hand display is not a decimal separator and Current wind Wind speed only indicates that the displayed value is 4 x S1 speed reading in km/h...
