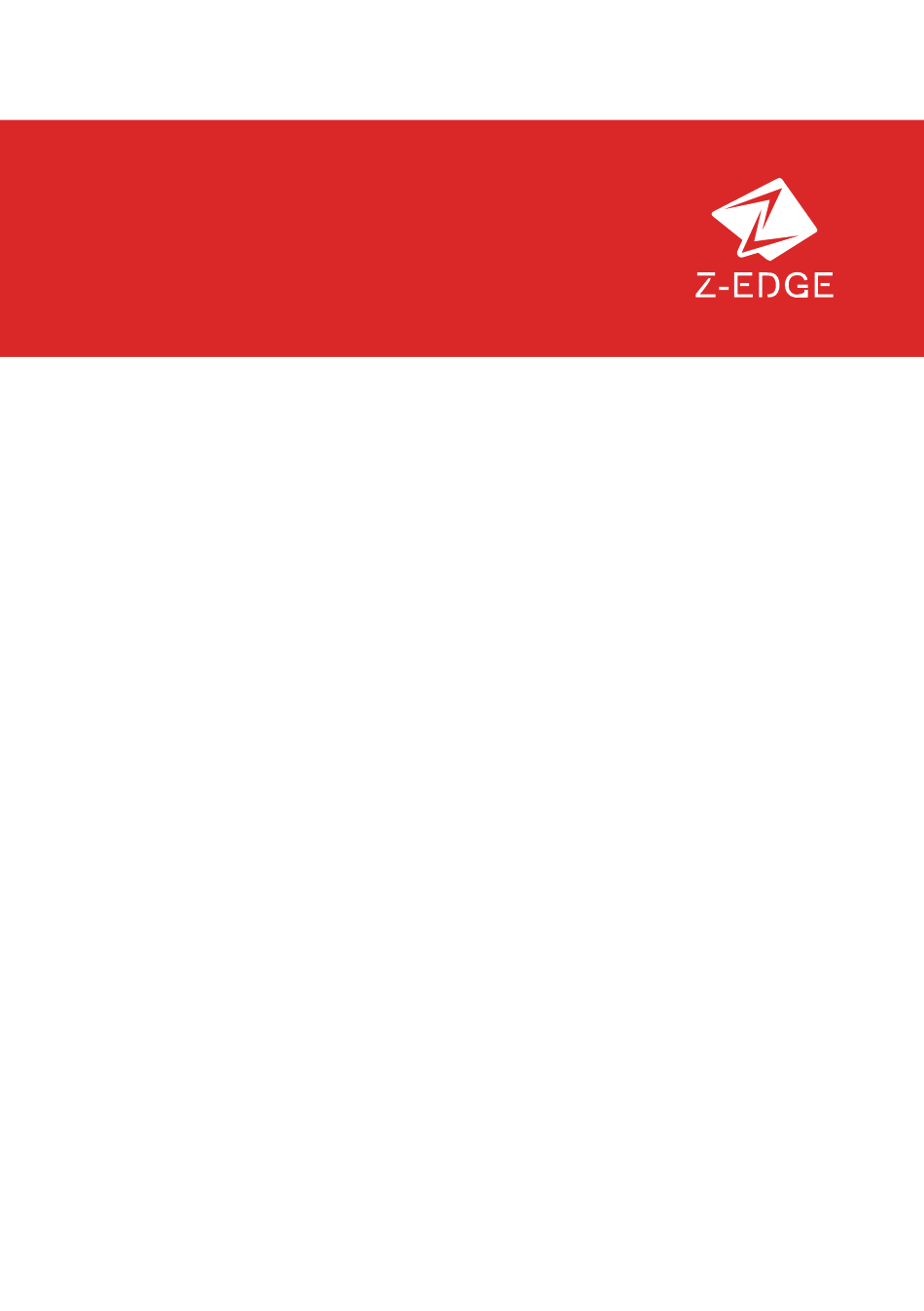

30" CURVED
GAMING MONITOR
User Manual
Bedienungsanleitung / Manuel d'Utilisation
Model: UG30
Please read this manual carefully before use and keep it for future reference.
The contents of this manual are subject to change without notice to improve quality.
Zeroedge Technology owns the copyright for this manual.
Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren
Sie es zur späteren Verwendung auf.
Der Inhalt dieses Handbuchs kann zur Verbesserung der Qualität ohne Vorankündigung geändert werden.
Zeroedge Technology besitzt das Urheberrecht für dieses Handbuch.
Veuillez lire attentivement ce manuel avant utilisation et conservez-le pour référence future.
Le contenu de ce manuel est sujet à modification sans préavis pour améliorer la qualité.
Zeroedge Technology détient les droits d'auteur de ce manuel.

Advertisement

loading
Need help?

Need help?

Do you have a question about the UG30 and is the answer not in the manual?

Questions and answers

Related Manuals for Z-EDGE UG30

Summary of Contents for Z-EDGE UG30

  • Page 1 GAMING MONITOR User Manual Bedienungsanleitung / Manuel d'Utilisation Model: UG30 Please read this manual carefully before use and keep it for future reference. The contents of this manual are subject to change without notice to improve quality. Zeroedge Technology owns the copyright for this manual.
  • Page 3 ENGLISH DEUTSCH FRANÇAIS...

  • Page 4: Table Of Contents

    Table of Contents GENERAL INFORMATION General Features Opening the Box Contents of the Box SAFETY PRECAUTIONS Cleaning Electricity and Safety Installation Operation Privacy and Copyright PRODUCT ACCESSORIES HOW TO INSTALL Attaching the Stand Installing the Wall Mount Bracket Interfaces, Controls & Settings Control Panel Initial Setup Menu Options...

  • Page 5: General Information

    GENERAL INFORMATION Dear Customer, Thank you for having purchased this product. This document describes how to install and use the monitor. Read this manual which contains information for correct, safe use. Please read this manual carefully before use and keep it for future reference. General Features ●...

  • Page 6: Safety Precautions

    CAUTION • Do not disconnect the power cord while the product is being used. • Only use the power cord provided with your product by Z-EDGE. Do not use the power cord with other products. • Keep the power socket where the power cord is connected unobstructed.

  • Page 7: Installation

    Installation WARNING • Do Not Place Candles, insect repellants or cigarettes on top of the product. • Do not install the product near heat sources • Do not install the product in poorly ventilated spaces such as a bookcase or closet. •...

  • Page 8: Operation

    － Be sure to power off the product and disconnect the power cord when water or other foreign substances have entered the product. Then contact Z-EDGE Customer Service Center. • Do not place objects containing liquid (vases, pots, bottles, etc) or metallic objects on top of the product.

  • Page 9: Privacy And Copyright

    • Remove the plastic bag from the AC/DC adapter before you use it. • Do not let water enter the AC/DC adapter device or get the device wet. － An electric shock or fire may result. － Avoid using the product outdoors where it can be exposed to rain or snow. －...
  • Page 10 Z-EDGE UG30 Monitor Dimensions & Drawings Screen Depth(without stand) 3.3inch / 83.2mm Screen Width 27.8inch / 707.2mm Stand Width Screen Depth(with stand) 16.8inch / 426.3mm 7.7inch / 196.4mm...

  • Page 11: Product Accessories

    PRODUCT ACCESSORIES Power Adapter 30inch Monitor Stand & Power Cable HDMI Cable User Manual Warranty Card HOW TO INSTALL Attaching the Stand Screws Type: BM 4.0x10mm Qty: 4 Screws Type: PM 5.0×15mm Qty: 1 Installing the Wall Mount Bracket (Not included) ●...

  • Page 12: Interfaces, Controls & Settings

    Interfaces, Controls & Settings ● The color and shape of parts may differ from what is shown. Specifications are subject to change without notice to improve quality. DC 12V INPUT HDMI 2 HDMI 1 AUDIO OUT Port Description Connect to the DC adapter. The main power input of monitor, DC12V. DC 12V INPUT 3.5mm audio output port.

  • Page 13: Control Panel

    Control Panel ● The color and shape of parts may differ from what is shown. Specifications are subject to change without notice to improve quality. Monitor Button Monitor Button Action Select signal source or Exit OSD. Press to move the option to the desired menu/settings and adjust on submenu. Adjust the screen brightness value.

  • Page 14: Initial Setup

    Initial Setup ● Connect the monitor to a power outlet. 1. Press the POWER button on the monitor or to turn it on (The indicator will be blue). 2. Connect the relevant cable to the corresponding input on the monitor. The source will be automatically detected.

  • Page 15: Adjusting Osd (On Screen Display) Menu

    ADJUSTING OSD (ON SCREEN DISPLAY) MENU A . Input Source 2560x1080@200Hz HDMI1 Settings HDMI2 Settings Multi-Window 2560x1080@200Hz Option Description Input Source Switch the signal input to DP / HDMI 1 / HDMI 2 -12-...

  • Page 16: Brightness/Contrast

    B . Brightness/Contrast 2560x1080@200Hz Settings Settings Multi-Window 2560x1080@200Hz Option Description Value Brightness Adjust the display brightness value 0~100 Contrast Adjust the display contrast value 0~100 Turn the Dynamic Contrast Ratio function ON/OFF -13-...

  • Page 17: Color Settings

    C. Color Settings 2560x1080@200Hz Picture Mode Standard Settings Warm Settings Low Blue Light Multi-Window 2560x1080@200Hz Option Description Value Gamma Set the display Gamma options 2.0/2.2/2.4 Standard/Photo/Movie/ Picture Mode Set the picture mode options Game/FPS/RTS Color Set the color temperature options User/Cool/Normal/Warm Temperature Adjust the display Hue value...

  • Page 18: Picture Quality Settings

    D . Picture Quality Settings 2560x1080@200Hz Settings Settings Multi-Window Settings 2560x1080@200Hz Option Description Value Sharpness Adjust the display Sharpness value 0~100 Response Time Set the Response Time options Low/Middle/High/Off Noise Reduction Set the Noise Reduction options Low/Middle/High/Off Super Resolution Set the Super Resolution options Low/Middle/High/Off Dynamic Luminance Turn the Dynamic Luminance Control function...

  • Page 19: Display

    E. Display 2560x1080@200Hz Wide Settings Settings Multi-Window 2560x1080@200Hz Option Description Value Aspect Ratio Set the image aspect ratio options Wide Screen/4:3/1:1/Auto -16-...

  • Page 20: Audio

    F. Audio 2560x1080@200Hz Settings Audio Source HDMI1 Settings Multi-Window 2560x1080@200Hz Option Description Value Mute Turn the audio source mute function ON/OFF Volume Adjust the audio source volume 0~100 Audio Source Set the audio source options DP/HDMI1/HDMI2 -17-...

  • Page 21: Multi-Window

    G. Multi-Window 2560x1080@200Hz Multi-Window Sub Win2 Input HDMI2 Settings PIP Size Medium Settings PIP Position TopRight Swap Multi-Window 2560x1080@200Hz Option Description Value Multl-Window Set the multi-window options PIP Mode/PBP 2win/OFF Sub Win 2 Input Set the SubWin 2 Input options HDMI1/HDMI2/DP Small/Medium/Large PIP Size...

  • Page 22: Osd

    H. OSD 2560x1080@200Hz Settings Settings Normal Multi-Window 2560x1080@200Hz Option Description Value Language Set the OSD Menu display language options English/Chinese/etc. OSD H-Position Adjust the horizontal position of the OSD Menu 0~100 OSD V-Position Adjust the vertical position of the OSD Menu 0~100 OSD Transparency Adjust the transparency value of the OSD Menu...

  • Page 23: Other

    I. Other 2560x1080@200Hz FreeSync (Adaptive Sync) Settings MPRT Settings Firmware Update Light Effect Settings Reset Multi-Window 2560x1080@200Hz Option Description Value FreeSync Turn the FreeSync Mode function ON/OFF (Adaptive Sync) Turn the HDR function(requires HDMI 2.0 input) ON/OFF MPRT Turn the MPRT function ON/OFF Firmware Update Firmware update settings...

  • Page 24: Specifications

    SPECIFICATIONS Model UG30 Size 30" Refresh Rate Max. 200Hz Response Time 1ms(MPRT) Resolution WFHD 2560x1080 Aspect Ratio 21:9 Viewing Angle 178°(H)/178°(V) Brightness (Max) 300cd/m² Display Color 16.7 Million Colors Ports USB x 1 / HDMI x 2 / DP x 1 / Audio x 1...

  • Page 25: Troubleshooting Guide

    TROUBLESHOOTING GUIDE Before calling customer service center, test your product as follows. If the problem persists, contact Zeroedge Customer Service Center. Testing the Product Check if your product is operating normally by using the product test function. If the screen is turned off and the power indicator blinks even though the product is properly connected to a PC, perform a self-diagnosis test.

  • Page 26: Appendix

    APPENDIX Responsibility for the Pay Service (Cost to Customers) ● A Product damage caused by customer's fault Product damage caused by customer's mishandling or wrong repair If a product damage is caused by • External impact or drop. • Remodeling or repairing the product by customer. •...

  • Page 27: Customer Support

    @zeroedgeGA WARRANTY Thank you for choosing Z-EDGE. Your satisfaction is always our first priority. All Z-EDGE customers have a 30-day money back guarantee, to make sure your shopping experience is worry-free. 12 months By default, the unit warranty-period is set to from the unit-shipped date.
  • Page 28 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Allgemeine Eigenschaften Auspacken Lieferumfang SICHERHEITSHINWEISE Reinigung Strom und Sicherheit Installieren Betrieb Datenschutz und Copyright Abmessungen und Abbildungen des Monitors PRODUKT UND ZUBEHÖR WIE MAN INSTALLIERT Ständer anbringen Installieren der Wandhalterung(Nicht enthalten) Schnittstellen, Steuerungen & Einstellungen Systemsteuerung Videoquelle Menüoptionen ANPASSEN DES OSD-MENÜS (ON SCREEN DISPLAY) A.

  • Page 29: Allgemeine Informationen

    ALLGEMEINE INFORMATIONEN Sehr geehrte Damen und Herren, Vielen Dank für den Kauf dieses Produkts. Diese Anleitung beschreibt die Installation und Verwend- ung des Monitors. Bitte lesen Sie diese Anleitung vor Gebrauch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. Allgemeine Eigenschaften ●...

  • Page 30: Sicherheitshinweise

    • Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch. VORSICHT • Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird. • Verwenden Sie nur das von Z-Edge mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten. -27-...

  • Page 31: Installieren

    • Sorgen Sie dafür, dass die Steckdose, an der das Netzkabelangeschlossen ist, gut zugänglich ist. • Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein Problem auftritt. • Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen. Installieren WARNUNG •...

  • Page 32: Betrieb

    － Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich an den Z-Edge Kundendienst. • Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metal lischen Gegenstände auf das Gerät.

  • Page 33: Datenschutz Und Copyright

    • Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz. － Ihr Sehvermögen könnte sich sonst verschlechtern. • Stapeln Sie Netzteile nicht. • Entfernen Sie den Plastikbeutel vom Netzteil, bevor Sie es verwenden. • Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit. －...

  • Page 34: Abmessungen Und Abbildungen Des Monitors

    Abmessungen und Abbildungen des Z-EDGE UG30 Monitors Screen Depth(without stand) 3.3inch / 83.2mm Screen Width 27.8inch / 707.2mm Stand Width Screen Depth(with stand) 16.8inch / 426.3mm 7.7inch / 196.4mm -31-...

  • Page 35: Produkt Und Zubehör

    ● Wir empfehlen Ihnen, sich bei der Installation der Wandhalterung an einen Techniker zu wenden. ● Z-EDGE ist nicht verantwortlich für Schäden am Produkt oder Verletzungen von Ihnen oder anderen, wenn Sie sich dafür entscheiden, die Wandhalterung selbst zu installieren.

  • Page 36: Schnittstellen, Steuerungen & Einstellungen

    Schnittstellen, Steuerungen & Einstellungen ● Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. DC 12V INPUT HDMI 2 HDMI 1 AUDIO OUT Anschluss Beschreibung Für den Anschluss des Netzteil DC 12V INPUT...

  • Page 37: Systemsteuerung

    Systemsteuerung ● Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekün digte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Monitor-Taste Symbol Beschreibung Signalquelle auswählen oder OSD verlassen. Drücken Sie darauf, um die Option in das gewünschte Menü/die gewünschten Einstellungen zu verschieben und im Untermenü...

  • Page 38: Videoquelle

    Videoquelle ● Schließen Sie den Monitor an eine Steckdose an. 1. Drücken Sie die Ein/Aus-Taste am Monitor, um ihn einzuschalten (die Kontrollleuchte leuchtet blau). 2. Schließen Sie den Monitor mit einem HDMI-Kabel oder einem anderen DP-Kabel an den entsprechenden Eingang des Monitors an Ihr Gerät an. Die Eingangsquelle wird automatisch ausgewählt.

  • Page 39: Anpassen Des Osd-Menüs (On Screen Display)

    ANPASSEN DES OSD-MENÜS (ON SCREEN DISPLAY) A . Eingabequelle 2560x1080@200Hz Eingabequelle Helligkeit/Kontrast HDMI1 Farbeinst. HDMI2 Bildanpassung Bildformat Audio Einstellungen Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Eingabequelle Schalten Sie den Signaleingang auf DP/HDMI1/HDMI2 um. -36-...

  • Page 40: Helligkeit/Kontrast

    B . Helligkeit/Kontrast 2560x1080@200Hz Eingabequelle Helligkeit Kontrast Helligkeit/Kontrast Farbeinst. Bildanpassung Bildformat Audio Einstellungen Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich Helligkeit Passen Sie den Wert für Helligkeit an. 0~100 Kontrast Passen Sie den Wert für Kontrast an. 0~100 Passen Sie das dynamische Kontrastverhältnis an. Ein/Aus -37-...

  • Page 41: Farbeinst

    C. Farbeinst. 2560x1080@200Hz Eingabequelle Gamma Helligkeit/Kontrast Ansichtsmodus Standard Farbeinst. Farbtemperatur Warm Bildanpassung Bildformat Sättigungswert Audio Einstellungen Blaulichtfilter Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich Gamma Zur Einstellung der mittleren Helligkeit. 2.0/2.2/2.4 Standard/Foto/Game/FPS Ansichtsmodus Wählen Sie ein Bildmodus aus. Movie/RTS Farbtemperatur Wählen Sie die geeignete Farbtemperatur aus.

  • Page 42: Bildanpassung

    D . Bildanpassung 2560x1080@200Hz Eingabequelle Schärfe Helligkeit/Kontrast Reaktionszeit Farbeinst. Bildrauschen Reduzierung Bildanpassung Super Auflösung Bildformat Dynamische Leucht. Audio Einstellungen Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich Stellen Sie die Umrisse von Objekten klarer oder Schärfe 0~100 verschwommener dar. Aus/Hoch/Mittel/ Reaktionszeit Stellen Sie die Reaktionszeit Optionen ein.

  • Page 43: Bildformat

    E. Bildformat 2560x1080@200Hz Eingabequelle Seitenverhältnis Auto Helligkeit/Kontrast Farbeinst. Bildanpassung Bildformat Audio Einstellungen Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich Stellen Sie das Seitenverhältnis für den Seitenverhältnis Breitbild/Auto/4:3/1:1 Bildschirm ein. -40-...

  • Page 44: Audio Einstellungen

    F. Audio Einstellungen 2560x1080@200Hz Eingabequelle Stummschaltung Helligkeit/Kontrast Lautstärke Farbeinst. Audioquelle HDMI1 Bildanpassung Bildformat Audio Einstellungen Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich Stummschaltung Stellen Sie die Stummschaltung der Audioquelle ein. Ein/Aus Lautstärke Stellen Sie die Lautstärke ein. 0~100 Audioquelle Legt die Optionen für die Audioquelle fest.

  • Page 45: Multi-Fenster

    G. Multi-Fenster 2560x1080@200Hz Eingabequelle Multi-Fenster SubBildschirm Eingang HDMI1 Helligkeit/Kontrast Farbeinst. PIP Größe Mittel Bildanpassung PIP Position Oben Rechts Bildformat Wechsel Audio Einstellungen Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich Multi-Fenster Passen Sie die Multi-Fenster Optionen ein. Aus/PIP/PBP SubBildschirm Wählen Sie das Eingangsignal für den SubBildschirm HDMI1/HDMI2/DP Eingang aus.

  • Page 46: Osd-Menü Einstellungen

    H. OSD-Menü Einstellungen 2560x1080@200Hz Eingabequelle Sprache Deutsch OSD H Position Helligkeit/Kontrast Farbeinst. OSD V Position Bildanpassung OSD Transparenz Bildformat OSD Ausblendzeit Audio Einstellungen OSD Drehung Normal Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich Sprache Sprache auswählen. Deutsch/Englisch usw. OSD H Position Verschiebt die Menü-Position nach links oder rechts.

  • Page 47: Andere

    I. Andere 2560x1080@200Hz Eingabequelle FreeSync (Adaptive Sync) Helligkeit/Kontrast Farbeinst. MPRT Bildanpassung Firmware Update Flimmerfrei Bildformat Audio Einstellungen Reset Multi-Fenster OSD-Menü Einstellungen Andere 2560x1080@200Hz Option Beschreibung Bereich FreeSync FreeSync Funktion ein oder aus. Ein/Aus (Adaptive Sync) HDR Funktion ein oder aus. Ein/Aus MPRT MPRT Funktion ein oder aus.

  • Page 48: Spezifikationen

    SPEZIFIKATIONEN Modell UG30 Größe 30 Zoll Panel-Typ Bildwiederholungsrate Max.200Hz Reaktionszeit MPRT 1ms Auflösung WFHD 2560x1080 Seitenverhältnis 21:9 Sichtwinkel 178°(H)/178°(V) Helligkeit (max.) 300cd/m² Displayfarben 16.7 Million Anschluss USB x 1 / HDMI x 2 / DP x 1 / Audio x 1...

  • Page 49: Fehlerbehebung

    FEHLERBEHEBUNG Bevor Sie sich an den Z-Edge Kundendienst wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Z-EDGE Kundendienst. Produktprüfung Überprüfen Sie, ob Ihr Produkt normal funktioniert, indem Sie die Produkttestfunktion verwenden. Wenn der Bildschirm ausgeschaltet ist und die Betriebsanzeige-LED blau leuchtet, obwohl das Produkt ordnungsgemäß...

  • Page 50: Anhang

    • Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen. • Nichtbeachtung der Warnhinweise in der Bedienungsanleitung. • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Z-EDGE freigegeben ist. • Reparatur durch eine Person, die kein Techniker von Z-EDGE ist.

  • Page 51: Kundendienst

    @zeroedge @zeroedgeGA @zeroedgeGA @zeroedgeGA GARANTIE Vielen Dank, dass Sie sich für Z-EDGE entschieden haben. Ihre Zufriedenheit ist immer unsere erste Priorität. Alle Z-EDGE-Kunden haben eine 30-tägige Geld-zurück-Garantie, um sicherzustellen, dass Ihr Einkaufserlebnis sorgenfrei ist. 12 Monate Standardmäßig ist die Garantiezeit für das Gerät auf ab dem Versanddatum des Geräts...
  • Page 52 Table des matières INFORMATIONS GÉNÉRALES Caractéristiques Générales Ouverture de la Boîte Contenu de la Boîte PRÉCAUTIONS DE SÉCURITÉ Nettoyage Électricité et Sécurité Installation Opération Confidentialité et droit d'auteur Moniteur Dimensions & Dessins ACCESSOIRES PRODUIT COMMENT INSTALLER Fixation du Support Installation du Support de Montage Mural Interfaces, Commandes &...

  • Page 53: Informations Générales

    INFORMATIONS GÉNÉRALES Cher client, Merci d'avoir acheté ce produit. Ce document décrit comment installer et utiliser le moniteur. Lisez ce manuel qui contient des informations pour une utilisation correcte et sûre. Veuillez lire attentivement ce manuel avant utilisation et conservez-le pour référence future. Caractéristiques Générales ●...

  • Page 54: Précautions De Sécurité

    ATTENTION • Ne débranchez pas le cordon d'alimentation pendant que le produit est en cours d'utilisation. • Utilisez uniquement le cable d'alimentation fourni avec votre produit par Z-EDGE. N'utilisez pas le cable d'alimentation avec d'autres produits. -51-...

  • Page 55: Installation

    • Gardez la prise de courant à laquelle le cable d'alimentation est connecté n'est pas obstruée. • Le cable d'alimentation doit être débranché pour couper l'alimentation du produit en cas de problème. • Tenez la fiche lorsque vous débranchez le cable d'alimentation de la prise de courant. Installation AVERTISSEMENT •...

  • Page 56: Opération

    • Si le produit génère des sons anormaux, une odeur de brûlé ou de la fumée, débranchez immédi atement le cordon d'alimentation et contactez le centre de service client Z-EDGE. • Ne laissez pas les enfants s'accrocher au produit ou grimper dessus.

  • Page 57: Confidentialité Et Droit D'auteur

    － L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique. • Utilisez le produit à la résolution et à la fréquence recommandées. － Votre vue peut se détériorer. • N'assemblez pas les adaptateurs AC/DC. •...

  • Page 58: Moniteur Dimensions & Dessins

    Z-EDGE UG30 Moniteur Dimensions & Dessins Ecran Profondeur (sans support) 3.3inch / 83.2mm Ecran Largeur 27.8inch / 707.2mm Support Largeur Ecran Profondeur (avec support) 16.8inch / 426.3mm 7.7inch / 196.4mm -55-...

  • Page 59: Accessoires Produit

    ACCESSOIRES PRODUIT Adaptateur secteur 30 Pouces Moniteur Support & Câble d'alimentation Câble HDMI Manuel d'Utilisation Carte de Garantie COMMENT INSTALLER Fixation du Support Screws Type: BM 4.0x10mm Qty: 4 Screws Type: PM 5.0×15mm Qty: 1 Installation du Support de Montage Mural (Non inclus) ●...

  • Page 60: Interfaces, Commandes & Paramètres

    Interfaces, Commandes & Paramètres ● La couleur et la forme des pièces peuvent différer de celles illustrées. Les spécifications sont sujettes à changement sans préavis pour améliorer la qualité DC 12V INPUT HDMI 2 HDMI 1 AUDIO OUT Port Description Connectez-vous à...

  • Page 61: Panneau De Contrôle

    Panneau de Contrôle ● La couleur et la forme des pièces peuvent différer de celles illustrées. Les spécifications sont sujettes à changement sans préavis pour améliorer la qualité. Bouton du Moniteur Bouton du Moniteur Action Sélectionnez la source du signal ou Quittez l’OSD. Appuyez pour déplacer l’option vers le menu/paramètres souhaités et ajuster dans le sous-menu.

  • Page 62: Configuration Initiale

    Configuration Initiale ● Connectez le moniteur à une prise de courant. 1. Appuyez sur le bouton POWER du moniteur ou pour l'allumer (l'indicateur sera bleu). 2. Connectez le câble approprié à l'entrée correspondante du moniteur. La source sera automatique ment détectée. 3.

  • Page 63: Réglage Du Menu Osd (Affichage À L'écran)

    RÉGLAGE DU MENU OSD (AFFICHAGE À L'ÉCRAN) A. Source d'entrée Résolution: 2560x1080@200Hz Source d'Entrée Luminosité/Contraste HDMI1 Réglage de Couleur HDMI2 Réglage Qualité d'Image Format d'Image Audio Multi-fenêtre Autres Window1: Source d'entrée: Résolution: 2560x1080@200Hz Option Description Source d'entrée Basculez l’entrée du signal sur DP/HDMI1/HDMI2. -60-...

  • Page 64: Luminosité/Contraste

    B. Luminosité/Contraste Résolution: 2560x1080@200Hz Source d'Entrée Luminosité Luminosité/Contraste Contraste Réglage de Couleur Éteint Réglage Qualité d'Image Format d'Image Audio Multi-fenêtre Autres Window1: Source d'entrée: Résolution: 2560x1080@200Hz Option Description Valeur Luminosité Ajuster la valeur de luminosité de l'écran 0~100 Contraste Ajuster la valeur du contraste de l'affichage 0~100 Tournez la fonction Dynamic Contrast Ratio Allumé/Éteint...

  • Page 65: Réglage De Couleur

    C. Réglage de Couleur Résolution: 2560x1080@200Hz Source d'Entrée Gamma Luminosité/Contraste Image Mode Standard Réglage de Couleur Température de Couleur Normale Réglage Qualité d'Image Teinte Format d'Image Saturation Audio Faible Lumière Bleue Multi-fenêtre Autres Window1: Source d'entrée: 2560x1080@200Hz Résolution: Option Description Valeur Gamma Définir les options d'affichage Gamma...

  • Page 66: Réglage Qualité D'image

    D. Réglage Qualité d'Image Résolution: 2560x1080@200Hz Source d'Entrée Définition Luminosité/Contraste Temps de Réponse Éteint Réglage de Couleur Réduction de Bruit Éteint Réglage Qualité d'Image Super Résolution Éteint Format d'Image Contrôle Lumineux Dynamique Éteint Audio Multi-fenêtre Autres Window1: Source d'entrée: 2560x1080@200Hz Résolution: Option Description...

  • Page 67: Format D'image

    E. Format d'Image Résolution: 2560x1080@200Hz Source d'Entrée Ratio d'Aspect Auto Luminosité/Contraste Réglage de Couleur Réglage Qualité d'Image Format d'Image Audio Multi-fenêtre Autres Window1: Source d'entrée: 2560x1080@200Hz Résolution: Option Description Valeur Ratio d'Aspect Définir l’option de Ratio d'aspect de l'image Écran Large/4:3/1:1/Auto -64-...

  • Page 68: Audio

    F. Audio Résolution: 2560x1080@200Hz Source d'Entrée Muet Allumé Luminosité/Contraste Volume Réglage de Couleur Source Audio Réglage Qualité d'Image Format d'Image Audio Multi-fenêtre Autres Window1: Source d'entrée: 2560x1080@200Hz Résolution: Option Description Valeur Muet Activez la fonction de sourdine de la source audio Allumé/Éteint Volume Ajuster le volume de la source audio...

  • Page 69: Multi-Fenêtre

    G. Multi-fenêtre Résolution: 2560x1080@200Hz Source d'Entrée Multi-fenêtre Éteint Luminosité/Contraste Entrée sous Win2 Réglage de Couleur PIP Taille Moyen Haut Droite Réglage Qualité d'Image Position PIP Format d'Image Échanger Audio Multi-fenêtre Autres Window1: Source d'entrée: 2560x1080@200Hz Résolution: Option Description Valeur Multi-fenêtre Définir les options Multi-fenêtre Éteint/PIP Mode/PBP 2win Entrée sous Win2...

  • Page 70: Osd

    H. OSD Résolution: 2560x1080@200Hz Source d'Entrée Langue Français Luminosité/Contraste OSD H Position Réglage de Couleur OSD V Position Réglage Qualité d'Image OSD Transparence Format d'Image OSD Minuterie Audio OSD Rotation Normale Multi-fenêtre Autres Window1: Source d'entrée: 2560x1080@200Hz Résolution: Option Description Valeur Définir les options de langue d'affichage du Langue...

  • Page 71: Autres

    I. Autres Résolution: 2560x1080@200Hz Source d'Entrée FreeSync(Adaptative Sync) Éteint Luminosité/Contraste Éteint Réglage de Couleur MPRT Éteint Réglage Qualité d'Image Mise à jour du Firmware Format d'Image Effet de Lumière Allumé Audio Réinitialiser Multi-fenêtre Autres Window1: Source d'entrée: 2560x1080@200Hz Résolution: Option Description Valeur FreeSync...

  • Page 72: Caractéristiques

    CARACTÉRISTIQUES Modèle UG30 Taille 30" Type de Panneau Taxu de Rafraîchissement Max. 200Hz Temps de Réponse MPRT 1ms Résolution WFHD 2560x1080 Ratio d'aspect 21:9 Angle de Vue 178°(H)/178°(V) Luminosité (Max) 300cd/m² Couleur d'affichage 16.7M Couleurs Support(nécessite un port HDMI) FreeSync Support(nécessite un port DP)

  • Page 73: Guide De Dépannage

    GUIDE DE DÉPANNAGE Avant d'appeler le centre de service client, testez votre produit comme suit. Si le problème persiste, contactez le centre de service client Zeroedge. Tester le produit Vérifiez si votre produit fonctionne normalement en utilisant la fonction de test du produit. Si l'écran est éteint et que le voyant d'alimentation clignote même si le produit est correctement connecté...

  • Page 74: Annexe

    ANNEXE Responsabilité du Service Payant (Coût pour les clients) ● Un dommage au produit causé par la faute du client Dommages au produit causés par une mauvaise manipulation ou une mauvaise réparation par le client Si un dommage au produit est causé par •...

  • Page 75: Service Client

    @zeroedgeGA GARANTIE Merci d'avoir choisi Z-EDGE. Votre satisfaction est toujours notre première priorité. Tous les clients Z-EDGE bénéficient d'une garantie de remboursement de 30 jours, pour vous assurer que votre expérience d'achat se déroule sans souci. 12 mois Par défaut, la période de garantie de la produit est fixée à...
  • Page 76 UG30Z24UMENDEFR-12...
