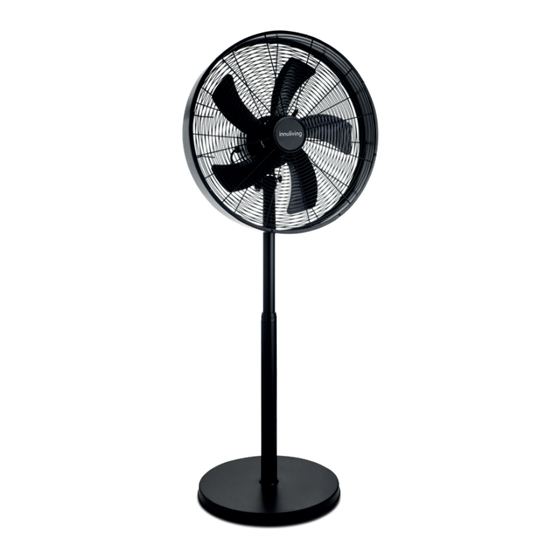

- Page 1 VENTILATORE A PIANTANA IN METALLO METAL STAND FAN INN-529B MANUALE D’USO USER MANUAL...
-
Page 3: Avvertenze E Norme Di Sicurezza
VENTILATORE A PIANTANA IN METALLO MANUALE D’ISTRUZIONE Grazie per aver acquistato il ventilatore a piantana INNOLIVING modello INN-529B. Leggere attentamente le istruzioni prima dell’uso e conservare il presente manuale per future consultazioni. AVVERTENZE E NORME DI SICUREZZA • Prima di utilizzare l’apparecchio, leggere attentamente le istruzioni per l’uso e in particolare le avvertenze sulla... - Page 4 • Non azionare mai il ventilatore senza griglie di protezione. PERICOLO DI LESIONI DOVUTE ALL’ACCIDENTALE CONTATTO CON LE PALE IN MOVIMENTO! • Il presente apparecchio deve essere utilizzato unicamente per lo scopo per cui è stato progettato, ovvero come ventilatore per uso domestico interno. Qualsiasi altro utilizzo è...
- Page 5 • Non usare il prodotto se è caduto a terra, se ci sono visibili segni di danneggiamento o perdite. • Non tirare il cavo di rete per sollevare, trasportare o togliere la spina dalla presa di corrente. • Assicurarsi che il cavo non presenti nodi o piegature. •...
- Page 6 una finestra aperta per evitare un corto circuito a causa di gocciolamento o acqua piovana. • Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall’eccessiva umidità, dal bagnato, da gas, vapori o solventi infiammabili. • Assicurarsi che non vi siano parti, come tessili o capelli, che possano impigliarsi sulla pala del ventilatore.
-
Page 7: Istruzioni Per Il Montaggio
DESCRIZIONE DELLE PARTI 1. Griglie di protezione (anteriore e posteriore) 2. Pale del ventilatore 3. Motore con controllo della velocità e manopola per l’oscillazione (sul retro, non visibile qui) 4. Manopola per la regolazione dell’inclinazione 5. Manopola per la regolazione della velocità... - Page 8 3.Posizionare la griglia anteriore e fissarla al relativo supporto serrando le viti. Fissaggio del piedistallo alla base 1. La vite è fissata al tubo inferiore o fornita separatamente. Svitare la vite, se necessario, e rimuoverla dalla parte inferiore del piedistallo. 2.
- Page 9 • Per cominciare, rimuovere la manopola (2) e il bullone (6) dalla parte superiore del tubo, poi rimuovere la vite di fissaggio (3) e la piccola manopola (5) dalla staffa del corpo motore. • Posizionare la testa del ventilatore e il motore sulla parte superiore del piedistallo e infilare il bullone (6) attraverso la staffa.
- Page 10 ETICHETTA DATI Questo prodotto è conforme a tutte le direttive europee applicabili Leggere attentamente le istruzioni per l’uso INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche elettroniche (RAEE)”.
- Page 11 Consumo elettrico in modo “attesa” Consumo elettrico in modo “spento” Livello di potenza sonora del ventilatore L 63,31 dB(A) Velocità massima dell’aria 3,58 m/sec Consumo elettrico stagionale 14,78 (kWh/a) Norma di misura EN IEC 60879:2019 Referente Innoliving Spa Via Merloni 2/B Ancona...
-
Page 12: Warnings And Safety Rules
METAL STAND FAN MANUALE D’ISTRUZIONE Thank you for purchasing the INN-529B INNOLIVING digital stand fan. Read the instructions carefully before use and keep this manual for future reference. WARNINGS AND SAFETY RULES • Before using the appliance, carefully read the instructions for use, especially the safety warnings, and follow them. - Page 13 MOVING BLADES! • This appliance must be used solely for its intended purpose as an indoor domestic fan. Any other use is considered improper and therefore dangerous. • This appliance is intended for DOMESTIC USE ONLY. • Packaging elements (plastic bags, cardboard, polystyrene, etc.) must not be left within the reach of children as they can pose a danger and should be disposed of in compliance with current regulations.
- Page 14 knotted cords increase the risk of electric shock. • Do not touch or use the product with wet or damp hands or feet. Do not touch the plug or cord with wet or damp hands or feet. • Do not leave the product unattended while it is operating.
- Page 15 • Never cover the product while it is in operation. • Risk of injury! Do not insert objects through the protective grill while the product is in operation. • Ensure that the cord does not come into contact with hot surfaces, incandescent elements, open flames, pots, or other hot utensils.
- Page 16 ASSEMBLY INSTRUCTIONS Attaching the grilles and blades 1.Unscrew the four screws from the motor body, place the rear grille and tighten the screws. 2. Place the blades on the blade holder and fix them by turning the knob to the left. 3.Positionate the front grille and fix it by tightening the screws.
- Page 17 1. Fun head 2. Extension pole 3. Height adjustment knob 4. Lower tube 5. Base 6. Weight 7. L sharped screw Attaching the fan head and motor to the pedestal 1. Pedestal 2. Big knob to adjust the inclination 3. Fixing screw 4.
-
Page 18: Rating Label
Speed control Adjust the speed using the wheel on the motor head: 0--- Stop I--- Low II --- Medium III --- High Cleaning and maintenance 1. Turn off and unplug the appliance before proceeding with any cleaning operation and maintenance. 2. - Page 19 Service value 1,40 Standby power consumption Off power consumption Fan sound power level 63,31 dB(A) Maximum air velocity 3,58 m/sec Seasonal electricity consumption 14,78 (kWh/a) Measurement standard for service value EN IEC 60879:2019 Referent Innoliving Spa Via Merloni 2/B Ancona...
- Page 20 Innoliving Spa Via Merloni, 2/B 60131 Ancona Italy Tel 071 2133550 www.innoliving.it MADE IN CHINA...
