Hundure EPC-406 Manual

1

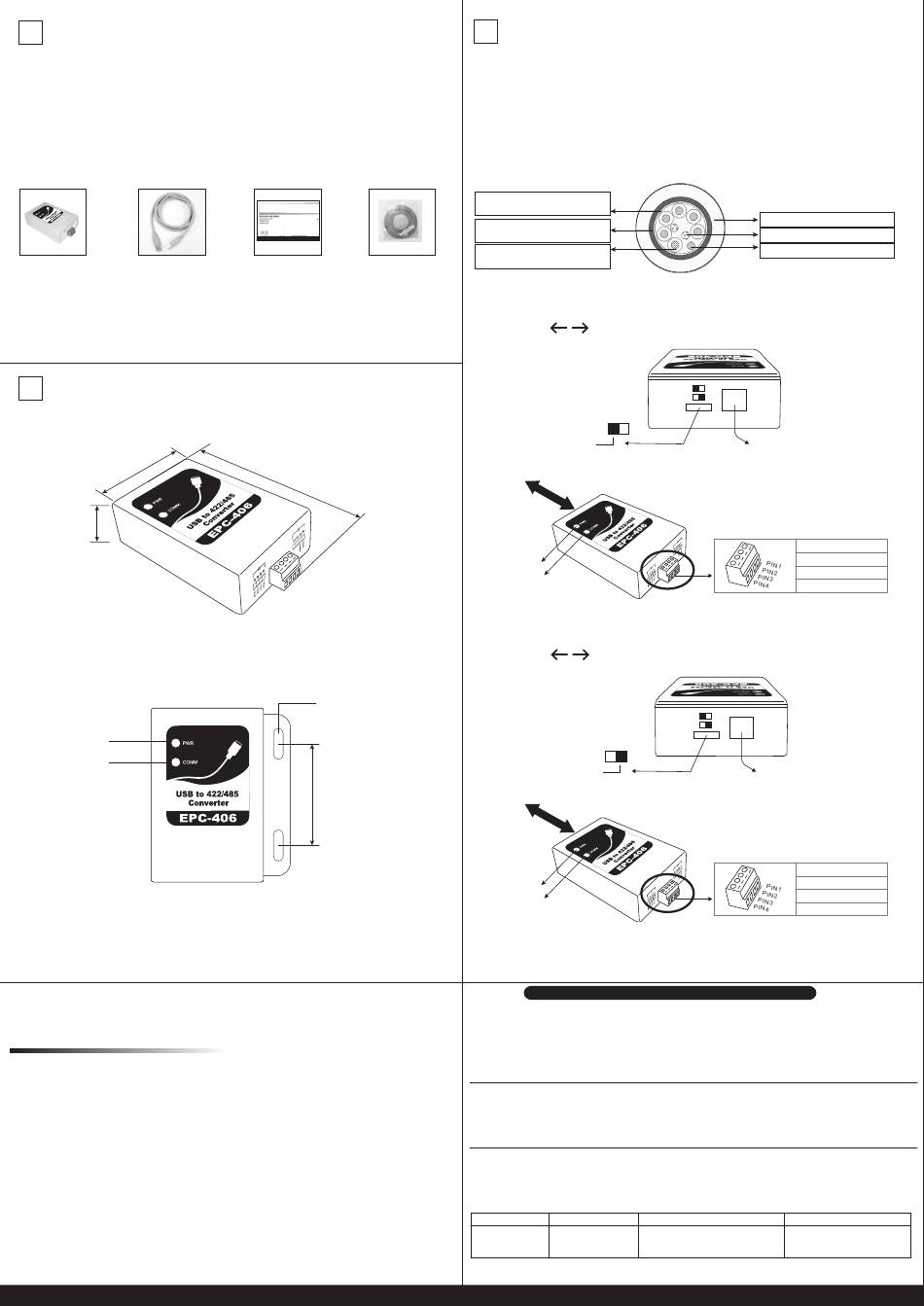

Package Contents
Kindly ensure the product's contents upon unpacking, and refer to this installation guide for the product's
specifications and important notices.
打開包裝確認產品包裝內容,並請詳細閱讀此手冊,認識產品規格特性與注意事項。
打開包裝確認產品包裝內容,並請詳細閱讀此手冊,認識產品規格特性與注意事項。
Cable x 1
Converter x 1
主機 傳輸線
主機 傳輸線
2
Physical Dimension /外觀尺寸/ 外觀尺寸
62
27
POWER
電源燈/ 電源燈
RS-485
Communication
通訊燈/ 通訊燈
HUNDURE
HUNDURE TECHNOLOGY CO., LTD.
Converter
EPC-406 USB to RS-422/RS-485
Quick Start Guide
快速安裝手冊
快速安裝手冊
Ver. 1.2
EPC-406-QMA-20171002
650.0406.0701.12000
www.hundure.com
/包裝內容/ 包裝內容
Quick Start Guide x 1
USB Driver CD x 1
快速安裝手冊 光盤
快速安裝手冊
光碟
105
Mounting hole
固定孔/ 固定孔
56
Scale:mm
3
Installation /安裝/ 安裝
The max. transmission distance of EPC-406 for RS-485 and RS-422 interface is 1200 meters.
Kindly use a 24AWG double shielded twisted pair cable, overall aluminum-Mylar foil shielded, with minimum 85%
tinned copper braid shield and frame retardant SR-PVC Jacket. Below is the dissected view of the cable.
EPC-406 在 RS-485 及 RS-422 模式下,最大傳輸距離1200公尺,使用時請採用 24AWG 以上的雙隔離
網鋁箔對絞傳輸線,線材剖面如下圖：
EPC-406 在 RS-485 及 RS-422 模式下,最大傳輸距離1200公尺,使用時請採用 24AWG 以上的雙隔離
網鋁箔對絞傳輸線,線材剖面如下圖：
Aluminum/鋁/ 鋁
Polyester /多元酯/
多元酯
Drain Shield /護罩電纜/ 護罩電纜
Conductor
導體平面纜線/ 導體平面纜線
Type 1: USB RS-485
Kindly follow the wiring instructions below.
請依照圖示接線
請依照圖示接線
RS-485
PC
USB
Power
Communication
Type 2: USB RS-422
Kindly follow the wiring instructions below.
請依照圖示接線
請依照圖示接線
RS-422
PC
USB
Power
Communication
One Year Limited Warranty /
We warrants this product against defect in material or workmanship for 1 year from the date of purchase. If such a defect is discovered within this warranty limitation,
contact your direct vendor for repair or replacement of your unit.
When returning the product, you must ship the product in its original packaging or packaging that gives an equal degree of protection. This warranty becomes invalid if
the factory-supplied serial number has been removed or altered on the product.
This warranty does not cover cosmetic damage or damage due to acts of God, accident, misuse, abuse, negligence or modification of any part of the product. This
warranty does not cover damage due to improper operation or maintenance, connection to improper equipment, or attempted repair by anyone other than We.
In no event shall We liability exceed the price paid for the product from direct, indirect, special, incidental, or consequential, damages resulting from the use of the
product the product, its accompanying software, or it's documentation. We makes no warranty or representation expressed, implied, or statutory, with respect to its
products,contents of use of this documentation and all accompanying software, and specially disclaims its qualit
particular purpose. We reserves the right to revise or update its product, software or documentation without obligation to notify any individual or entity.
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
Model 型號 Serial no. / 序 號
/ 型 號 / 序號 /
Warranty will be valid only after filling out this form and stamped or signed by reseller!
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
Jacket /多罩/
多罩
Filler /充填線/
充填線
Braid Wire /金屬絲網/
485
422
USB
PIN1 : RS-485 -
PIN2 : RS-485 +
PIN3 :
PIN4 :
485
422
USB
PIN1 : TX -
PIN2 : TX +
PIN3 : RX +
PIN4 : RX -
/
產 品 保 固 證 明 書 產 品 保 固 證 明 書
y , performance, merchantability or fitness for any
Date of Purchase / 購 買日 期 Reseller stamp /
購買 日期 /
www.hundure.com
金屬絲網
經 銷商
經 銷商 /
