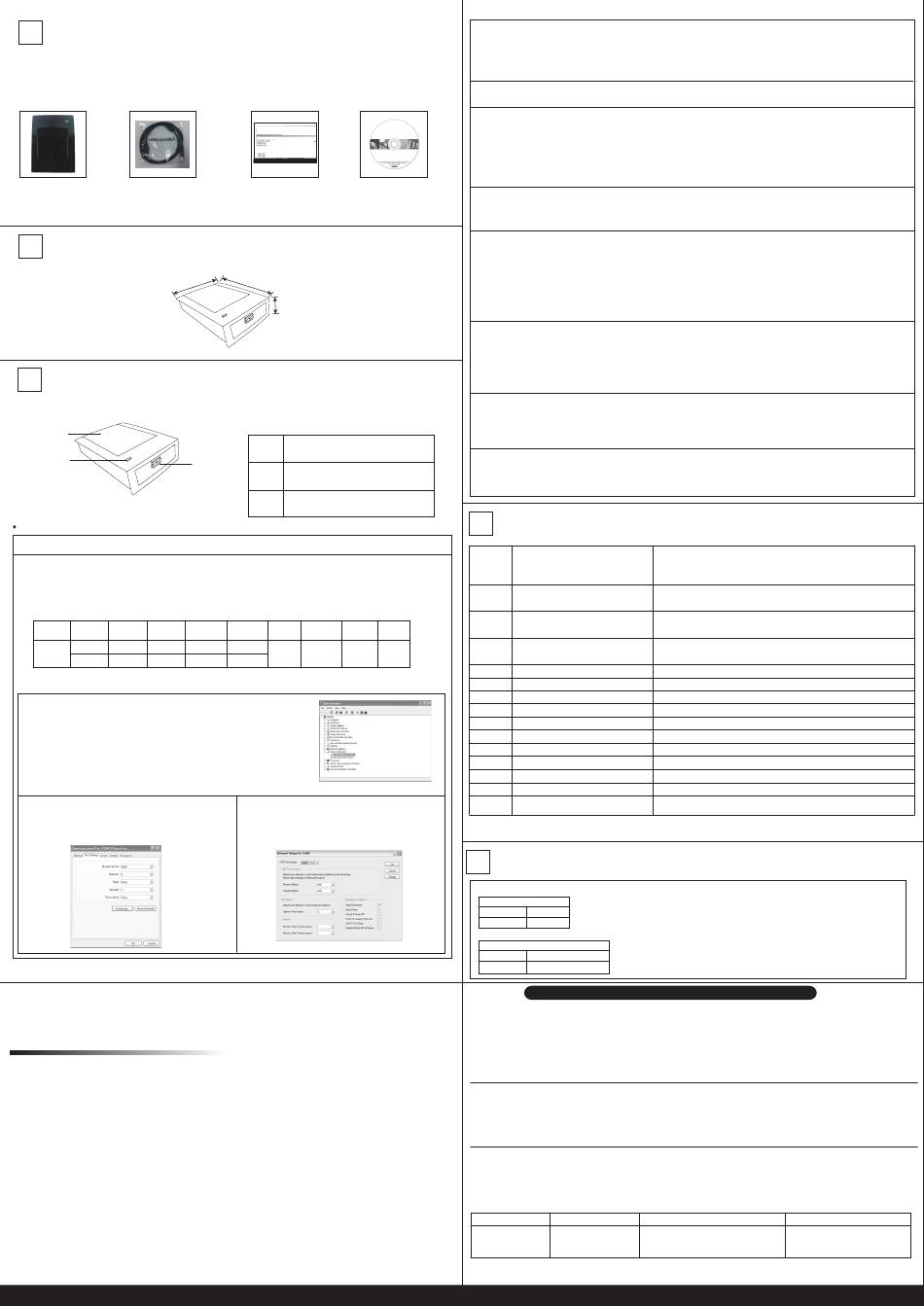

Hundure IME-1100U Series Quick Start Manual

1

Package Contents

Kindly ensure the product's contents upon unpacking, and refer to this installation guide for the product's
specifications and important notices.
打開包裝確認產品包裝內容,並請詳細閱讀此手冊,認識產品規格特性與注意事項。
打開包裝確認產品包裝內容,並請詳細閱讀此手冊,認識產品規格特性與注意事項。
Encoder x 1
USB Cable x 1
發卡器 USB傳輸線
USB傳輸線
發卡器
2
Physical Dimension /外觀尺寸/ 外觀尺寸
74.6
3 Installation /安裝/
A
B
IME-1100U Setup / IME-1100U安裝/ IME-1100U安裝
1. Connects to PC through USB cable. / 1. 透過USB線連線至PC。/ 1. 透過USB線連線至PC。
2. Plug & Play , No need to install any driver ./ 2. USB-HID通訊協定可隨插即用，無須安裝驅動程式。
2. USB-HID通訊協定可隨插即用，無須安裝驅動程式。
Notice: The HID development should be 64 Bytes, and refer to HID_Sample.c.
注意：HID開發傳送必須為64Bytes，HID使用可參考光碟的HID_Sample.c檔案。
注意：HID開發傳送必須為64Bytes，HID使用可參考光碟的HID_Sample.c檔案。
Byte
01 02 03
'x'
① ②
Data
01 01 78
① : Static rule / 固定 / 固定
② : Length of data(Starting from the 3rd byte) / 長度(從第3byte 開始) / 長度(從第3byte 開始)
2.1
If using IME-1100U-C, please install USB Driver. After the installa-
tion, proceed to Control Panel->System->Hardware->Device
Manager and a USB Serial Port can be located under Port (COM &
若為IME-1100U-C則先安裝 USB 驅動程式,安裝完畢後,在控制台->系統->
硬件->裝置管理員,可以看到連接埠類別新增了一個 USB Serial Port。
若為IME-1100U-C則先安裝 USB 驅動程式,安裝完畢後,在控制台->系統
->硬體->裝置管理員,可以看到連接埠類別新增了一個 USB Serial Port。
2.2
Double click on USB Serial Port and select Port Settings tab:
接著請雙擊該裝置後選取 Port Setting 頁籤進入設畫面如下:
接著請雙擊該裝置後選取 Port Setting 頁籤進入設畫面如下:
HUNDURE
HUNDURE TECHNOLOGY CO., LTD.
CARD ENCODER
IME-1100U SERIES
Quick Start Guide
快速安裝手冊
快速安裝手冊
Ver. 1.0
IME-1100U_1100U-C-QMA-20220727
652.1102.U700.10000
www.hundure.com
/包裝內容/
包裝內容
Quick Start Guide x 1 Software CD x 1
快速安裝手冊 光盤
快速安裝手冊 光碟
110
25
安裝

Port Connection and LED Indicators

接點及燈號說明
接點及燈號說明
Response Area
A
卡片放置區 / 卡片放置區
C
Status LED
B
狀態燈
狀態燈 /
USB Port
C
USB 埠 / USB 埠
.......
04 05 06
63
CR
LF
.......
00
00
0D 0A
2.3
Press Advanced button to modify the COM Port Settings.
請按下 Advanced.. 按鈕進入設定 COM PORT,畫面如下:
請按下 Advanced.. 按鈕進入設定 COM PORT,畫面如下:
2.4
Select the COM Port Number of USB Serial Port and press OK to complete the settings.
請在 COM Port Number 選擇你要模擬的 COM PORT 後按下 OK 離開並離開裝置設定畫面即完成COM PORT模擬設定
請在 COM Port Number 選擇你要模擬的 COM PORT 後按下 OK 離開並離開裝置設定畫面即完成COM PORT模擬設定
3. Working with software for operation directly .3. 搭配軟件可直接使用。3. 搭配軟體可直接使用。
4. Plug card encoder to USB port of PC . Card encoder will beep; OK LED flashes continuously and enters
Ready status.
4. 請將發卡器連接至電腦的 USB port,此時發卡器會開機並發出嗶聲後；
OK燈會持續開始閃爍進入待機狀態.
4. 請將發卡器連接至電腦的 USB port,此時發卡器會開機並發出嗶聲後；
OK燈會持續開始閃爍進入待機狀態.
5. Place a card on card encoder.
5. 請放一張卡片至本產品上方卡片平台
5. 請放一張卡片至本產品上方卡片平台
6. Press "s" or "e" to select a card. Card encoder will return the card's serial number. If card encoder returned
"?" then card is not selected. If Card encoder has no response, kindly check if you have proper USB Port
Settings.
6. 在終端機下按"s"或"e"命令以選取卡片,可看到發卡器會回應卡片的序號,代表有選擇到卡片,
若回應 "?" 則表示沒選擇到卡片,若無任何回應則請檢查 USB PORT 相關參數是否正確.
6. 在終端機下按"s" 或"e"命令以選取卡片,可看到發卡器會回應卡片的序號,代表有選擇到卡片,
若回應 "?" 則表示沒選擇到卡片,若無任何回應則請檢查 USB PORT 相關參數是否正確.
7. To set/retrieve data within the card, press 1, after retrieving the card's serial number, to login.
(Refer to command format description for their corresponding parameters).
Scale:mm
7. 若要存取卡片裡的資料,則要在 s 命令成功選取卡片後再下 1 命令做 login 動作
(相關參數請參閱命令格式說明).
7. 若要存取卡片裡的資料,則要在 s 命令成功選取卡片後再下 1 命令做 login 動作
(相關參數請參閱命令格式說明).
8. After logging in the program, card encoder will return "L"; if the program failed to login, the device will
return"?"
8. 若login成功則發卡器會回覆"L",若失敗則會回覆"?"
8. 若login成功則發卡器會回覆"L",若失敗則會回覆"?"
9. After logging in, press "r" to read data within the block, or press "w" to set data to the block.
9. login 成功後可使用"r"命令來讀取 Block 資料,"w"命令則可用來設定 Block 資料.
9. login 成功後可使用"r"命令來讀取 Block 資料,"w"命令則可用來設定 Block 資料.
4
Command List /命令簡表/ 命令簡表
Command Command Format
命令 命令格式
命令 命令格式
'x' Reset
'c' Successive Read Of Serial Number
64
's' Select Mifare
00
'e' Select Em
'l' Login [Sector, Key Type, Key]
'r' Read [block]
'rv' Read value [block]
're' Read register [register]
'w' Write [block, value]
'we' Write register [register, value]
'wv' Write value [block, value]
'+' Increment [block, value]
'-' Decrement [block, value]
'=' Copy Value [block, block]
'oc' Led / Buzzer Control [period]
Note: Command "e" only support EM card.
5

Command Format Description

Reset
Command
CMD DATA
'x' <CR> None
Answer
ANS DATA
'X' None
One Year Limited Warranty /
We warrants this product against defect in material or workmanship for 1 year from the date of purchase. If such a defect is discovered within this warranty limitation,
contact your direct vendor for repair or replacement of your unit.
When returning the product, you must ship the product in its original packaging or packaging that gives an equal degree of protection. This warranty becomes invalid if
the factory-supplied serial number has been removed or altered on the product.
This warranty does not cover cosmetic damage or damage due to acts of God, accident, misuse, abuse, negligence or modification of any part of the product. This
warranty does not cover damage due to improper operation or maintenance, connection to improper equipment, or attempted repair by anyone other than We.
In no event shall We liability exceed the price paid for the product from direct, indirect, special, incidental, or consequential, damages resulting from the use of the
product the product, its accompanying software, or it's documentation. We makes no warranty or representation expressed, implied, or statutory, with respect to its
products,contents of use of this documentation and all accompanying software, and specially disclaims its qualit
particular purpose. We reserves the right to revise or update its product, software or documentation without obligation to notify any individual or entity.
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
我們保固此產品於購買日起一年之內因為材料上或是生產製造中所產生的缺陷，所造成的外觀上，或是功能上的缺陷及故障問題。若是您在此保固期限之內發現此類
問題，請聯絡本公司的服務人員，退回此產品，我們將替您免費維修或是更換產品。
當您退回此產品時，請依照原始的包裝方式包裝此產品，或是給予同等級的包裝保護；若是我們收到此產品時，產品上沒有出廠時的序號標籤，或是產品已經拆開或與出廠時有任何不
同，這個保固將變得無效。
此保固不包含天然的，以及人為的破壞或改變 、或是意外事故、不正常操作、誤用、濫用等外在因素所造成的損壞。
此保固不包含不當的操作或保養，不當的連結至其他設備，或是由本公司以外的人員企圖修復此產品。
起因於使用這種產品，在間接、特別、次要因素，或者隨之發生，造成伴隨著軟件或其它文檔的損害，本公司的責任在任何情況下都不得超過這產品的售價。
關於產品的軟件和文檔編制的全部內容，本公司並沒有表示保證或法定它的性能、暢銷性、或者適用於任何特別的目的。
本公司保留權利修正或者不斷改進它的產品，軟件或者文檔編製無義務通知任何個人或者購買者。
Model 型號 Serial no. /
/ 型號 /
Warranty will be valid only after filling out this form and stamped or signed by reseller!
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
此保固書必須填妥各項內容,並且蓋有經銷商印鑑始為有效.
Description
說明
說明
Reset card encoder
重置發卡器 / 重置發卡器
Successive read of the card's serial number
連續讀取卡片序號 / 連續讀取卡片序號
Select card/Read card's serial number
選擇卡片/讀取卡片序號 / 選擇卡片/讀取卡片序號
Login card /卡片登入/卡片登入
Read data within the block. /卡片資料讀取/卡片資料讀取
Read stored value within the block /卡片儲值讀取/卡片儲值讀取
Retrieve data from register /記憶體讀取/ 記憶體讀取
Write data to card /卡片寫入/卡片寫入
Write data to register /記憶體寫入/ 記憶體寫入
Store value to a block /卡片儲值寫入/卡片儲值寫入
Add value
/ 加值 / 加值
Deduct value / 減值 / 減值
Duplicate value / 複製儲值 / 複製儲值
LED / Buzzer Control / LED / Buzzer 控制 / LED / Buzzer 控制
/備註: EM卡片僅支援命令"e" /
/命令格式說明/ 命令格式說明
●This command performs soft reset.
●本命令用來執行裝置的暖重置
●本命令用來執行裝置的暖重置
/
產 品 保 固 證 明 書 產 品 保 固 證 明 書
y
序號 Date of Purchase / 購買 日期
序 號 / 購 買 日期 /
備註: EM卡片僅支援命令"e"
, performance, merchantability or fitness for any
Reseller stamp / 經銷 商
經銷 商 /
