Montageanleitung
FR
Notice de montage
NL
Handleiding voor de montage
CZ
Mont žn
á
návod
HU
Szerelési útmutató
TR
Montaj talimatı
GB
Assembly instructions
IT
Istruzioni di montaggio
PL
Instrukcja montażu
SK
Návod na
mont ž
á
RO
Instrukcţiuni de montaj
RU
LKZ 043169
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Home affaire 49749763
Summary of Contents for Home affaire 49749763

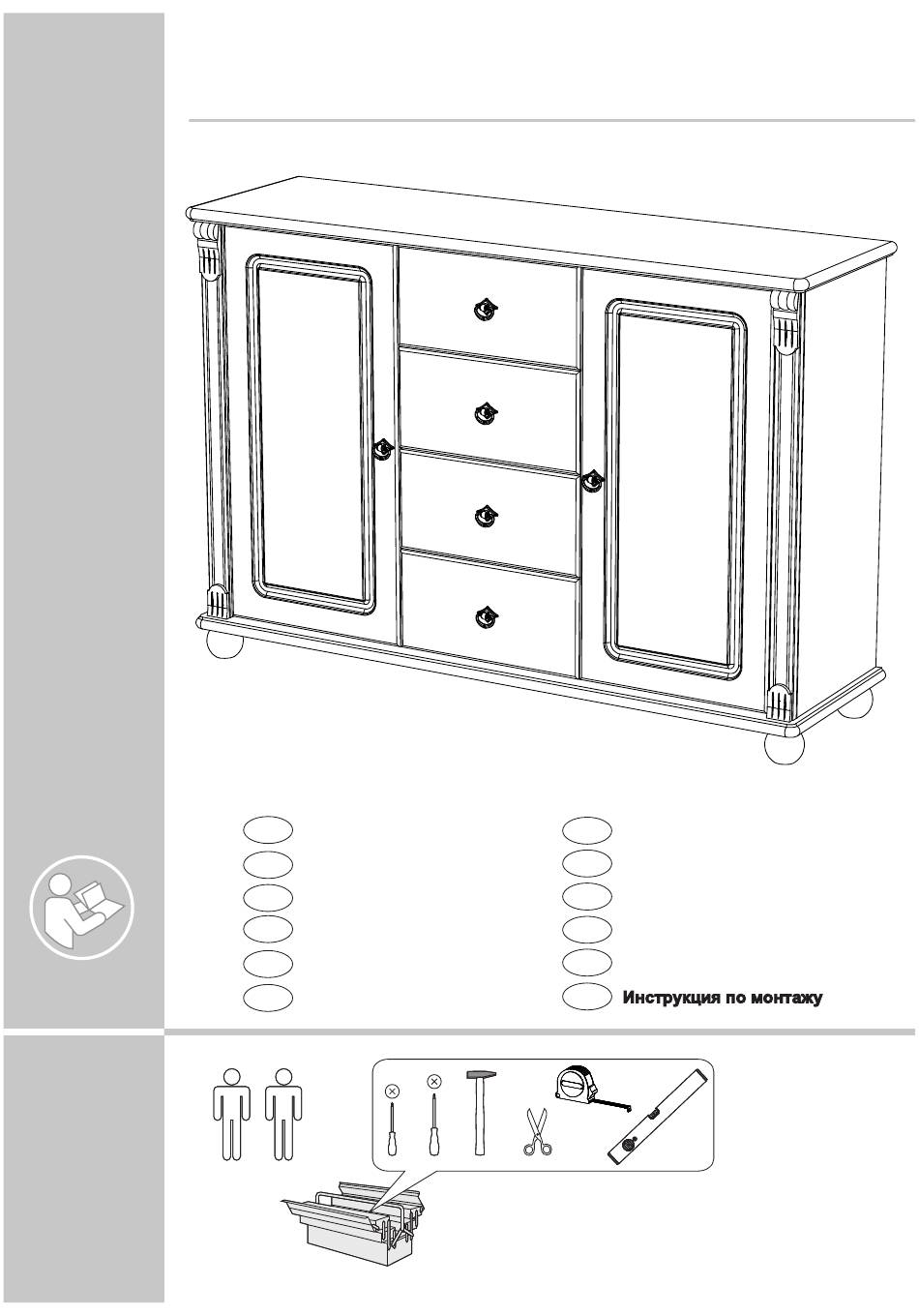

- Page 1 Art. Nr. 49749763, 44736414, 54728608 Montageanleitung Assembly instructions Notice de montage Istruzioni di montaggio Handleiding voor de montage Instrukcja montażu Mont žn á návod Návod na mont ž á Szerelési útmutató Instrukcţiuni de montaj Montaj talimatı LKZ 043169...
- Page 2 é Denumire • sim • Название Ì • No • N • Номер • ° Č • Sz 49749763, 44736414 54728608 Typ • Type • Tip • T pus • Tipo • Тип 10 x2 13E x4 14 x4 11E x4...
- Page 3 100 mm Ø8x35 34 mm B1 x 32 12 mm Ø17 C1 x 24 Ø3x20 Ø3x30 E2 x 8 Ø3.5x15 Ø4x40 E5 x 16 M4x12 Ø5x60 F2 x 32 17x310 mm M4x20 G7 x 4 G12 x 4 J1 x 8 Ø26 IE H=0 mm J22 x 6...
- Page 4 1.9 m 1.5 m Ø8x35 Ø8x35 Ø4x40 16 x4 K-059...
- Page 5 Ø3.5x15 H=0 mm Ø3.5x15 17x310 mm In das 2. Loch von der Vorderseite der Führung Front einschrauben! Vorderseite To be screwed in the 2th hole from the front of the guide! K-059...
- Page 6 Ø5x60 34 mm K-059...
- Page 7 12 mm D1 x 16 Ø3x20 X = Y Ø18 mm Möbelgleiter, selbstklebend furniture sliders, self-adhesive 1.) Erforderlich - Muss so gemacht werden, dass die Abmessungen X und Y diognal gleich sind; 2) Erst dann die Rückwand befestigen! (Wenn die diagonalen Abmessungen nicht gleich sind, funktionieren die Schubladen nicht richtig, die Tür ist schräg!) 1.) Required - Must be made so that the dimensions X and Y are diagonally equal;...
- Page 8 Ø8x35 13E x4 34 mm 12E x4 11E x4 Ø3x30 K-059...
- Page 9 12 mm Ø17 D1 x 8 D3 x 8 M4x20 K-059...
- Page 10 M4x12 5 kg Achtung • Attention • Attenzione Opgelet • Uwaga • Pozor • Figyelem Atenţie • Dikkat • Внимание Stellen Sie sicher, dass die Möbel eben sind. Wenn die Möbel nicht ausgerichtet sind, funktionieren die Schubladen möglicherweise nicht richtig, haften und brechen die Führungen. Make sure the furniture is level.
- Page 11 Ø3.5x15 Ø26 IE 10 x2 90° M4x20 10 x2 K-059...
- Page 12 Ø17 Q1 x 8 Achtung • Attention • Attenzione Opgelet • Uwaga • Pozor • Figyelem D3 x 8 Atenţie • Dikkat • Внимание Stellen Sie sicher, dass die Möbel eben sind, bevor Sie die Tür einstellen. Wenn die Möbel nicht geebnet sind, stehen die Türen und Schubladen schräg.
- Page 13 Möbel aus Naturholz und Plattenwerkstoffen Wspomniane zamiany zachodzące w wyglądzie produktów wykonanych z surowców naturalnych są zupełnie normalne. Niniejsza instrukcja zawiera cenne wskazówki Meble z drewna naturalnego oraz płyt drewnopochodnych dotyczące pielęgnacji mebli, aby jak najdłużej mogli Państwo cieszyć się z ich Meubelen van natuurhout en plaatmateriaal nienagannego wyglądu.
- Page 14 Sostanzialmente vale: Onderhoudsinstructies voor meubelen van plaatmateriaal • Non poggiare oggetti roventi sui mobili. Gebruik voor de reiniging van uw meubel van plaatmateriaal het best een zachte, • Non poggiare candele a diretto contatto dei mobili. niet pluizige doek of een leren doek. Veeg de oppervlakten ietwat vochtig af. •...
- Page 15 • Там, где раньше были сучья, появляются светлые места из-за En règle générale : Veuillez n‘utiliser en aucun cas les détergents suivants : естественного выхода смолы. Их можно отполировать с помощью сухой • Chiffons à microfibres ou gomme à saleté. Ils contiennent souvent de fine ткани...
- Page 16 • cârpe din microfibre sau bureţi de curăţat. Acestea conţin adesea mici • Svetlé miesta na hrčiach vznikajú prirodzeným vystupovaním živice a dajú sa particule abrazive care pot zgâria suprafeţele; odstrániť so suchou utierkou bez vlákien. • substanţe chimice corosive, precum şi solvenţi sau substanţe de curăţat •...
