BEGA 24 396 Manual

38.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

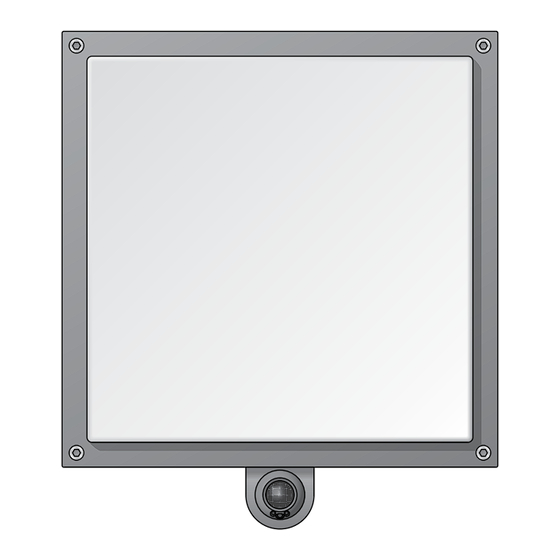

Wandleuchte mit PIR-Bewegungs- und Lichtsensor
Wall luminaire with PIR motion and light sensor
Applique avec détecteur de mouvement et capteur luminosité PIR
Projekt · Project · Projet
Standort · Location · Lieu
Ø 6
unten
bottom
dessous
Gebrauchsanweisung
Anwendung
Freistrahlende Wandleuchte mit eingebautem
Passivinfrarot-Bewegungs- und Lichtsensor.
Eine Leuchte aus Aluminiumguss und
Kristallglas.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor reagiert bei Dunkelheit
auf Wärmestrahlung und schaltet bei
Bewegung durch Menschen oder Tiere im
Leuchtenumfeld ein. Die Programmierung
erfolgt per Smartphone oder Tablet mittels der
kostenfreien App BEGA Tool.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
24 396 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
24 396 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
89 89
25 25
65 65
Instructions for use
Application
Unshielded wall luminaire with integral passive
infrared motion and light sensor.
A luminaire made of aluminium alloy and crystal
glass.
The integrated passive infrared motion and light
sensor responds to heat emission in the dark
and therefore activates in case of human or
animal movement in the vicinity of the luminaire.
Programming can be carried out using a
smartphone or tablet via the free BEGA Tool
app.
Lamp
5,9 W Module connected wattage
7,5 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
24 396 K3
LED-1181/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1010 lm Module luminous flux
508 lm Luminaire luminous flux
67,7 lm / W Luminaire luminous efficiency
24 396 K4
LED-1181/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1065 lm Module luminous flux
536 lm Luminaire luminous flux
71,5 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
r
260 260
Fiche d'utilisation
Utilisation
Applique à diffusion libre avec détecteur de
mouvement à infrarouge passif et capteur de
luminosité intégrés.
Un luminaire en fonderie d'aluminium injectée
et verre clair.
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré réagit
au rayonnement thermique dans l'obscurité
et s'enclenche en cas de détection de
mouvements de personnes ou d'animaux
dans le champ d'éclairage du luminaire. La
programmation s'effectue par smartphone ou
tablette grâce à l'application gratuite BEGA
Tool.
Lampe
5.9 W Puissance raccordée du module
7.5 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
24 396 K3
LED-1181/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1010 lm Flux lumineux du module
508 lm Flux lumineux du luminaire
67,7 lm / W Rendement lum. du luminaire
24 396 K4
LED-1181/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1065 lm Flux lumineux du module
536 lm Flux lumineux du luminaire
71,5 lm / W Rendement lum. du luminaire
24 396
é c
IP 65
QR-Code
QR Code
Code QR
90 90
5,9 W
7,5 W
t = 25 °C
a
t = 55 °C
a max
LED-1181/830
3000 K
CRI > 80
1010 lm
508 lm
67,7 lm / W
LED-1181/840
4000 K
CRI > 80
1065 lm
536 lm
71,5 lm / W
1 / 6
